FAQ
자주 막히는 지점을 모았습니다. 여기서 안 풀리면 아래에서 물어보세요.
최종 수정
이미지·PDF·설계파일(.stm·.acu·dwg·dxf 등)
- ARcBridge조회 1,4062010-11-17 18:32
횡방향 말뚝간격 동일적용 체크박스 기능중첩으로 인한 체크박스 삭제
Q) 일반입력_기초부설정_설계선택사항(말뚝일 경우) 횡방향 말뚝간격 동일적용 체크박스 기능중첩으로 인해 기능삭제가 필요할 것 같은데요? A) 맨 하단에 있는 말뚝간격 동일적용 이라는 기능이 있음에도 불구하고 기초부설정_설계선택사항에서 횡방향 말뚝간격 동일적용이라는 기능이 중첩되게 생성이…
Q) 일반입력_기초부설정_설계선택사항(말뚝일 경우) 횡방향 말뚝간격 동일적용 체크박스 기능중첩으로 인해 기능삭제가 필요할 것 같은데요? A) 맨 하단에 있는 말뚝간격 동일적용 이라는 기능이 있음에도 불구하고 기초부설정_설계선택사항에서 횡방향 말뚝간격 동일적용이라는 기능이 중첩되게 생성이 되고 있었습니다. 이러한 기능을 삭제를 하였으니 사용자분들께서는 사용함에 혼동을 겪지 않으시기 바랍니다.
- AWall조회 9082010-11-16 20:32
기초주철근의 배근에서 방사형은 지원가능여부(캡쳐화면 형상참고)
Q) 기초주철근의 배근에서 방사형은 지원이 되는지요?(캡쳐화면과 같은 형상) A) 이러한 형상(방사형)의 단면에 필요한 철근배치 기본값을 설정하는 기능은 지원하지 않습니다. 현재 : 시종점 경사방향과 사보강배치만 지원되고 있습니다. 방사형인것으로 판단이 되는바 현재 그러한 부분에서 지원…
Q) 기초주철근의 배근에서 방사형은 지원이 되는지요?(캡쳐화면과 같은 형상) A) 이러한 형상(방사형)의 단면에 필요한 철근배치 기본값을 설정하는 기능은 지원하지 않습니다. 현재 : 시종점 경사방향과 사보강배치만 지원되고 있습니다. 방사형인것으로 판단이 되는바 현재 그러한 부분에서 지원이 불가능하오니 이점 유의하시고 사용하시기 바랍니다.
- ARcBridge조회 7742010-11-16 20:26
본 프로그램상에서는 말뚝개수를 개별적용이라는 조정하는 기능존재여부
Q) 본 프로그램상에서는 말뚝개수를 개별적용이라는 조정하는 기능이 있는지요? A) 현재 피어 프로그램에서는 개별적용이라는 기능이 지원되고 있습니다. 하지만 본 프로그램에서는 자동적으로 개별적용이라는 기능은 지원하지 않고 있습니다. 피어에서는 개별적용을 누르면 자동적으로 개수와 간격을 조…
Q) 본 프로그램상에서는 말뚝개수를 개별적용이라는 조정하는 기능이 있는지요? A) 현재 피어 프로그램에서는 개별적용이라는 기능이 지원되고 있습니다. 하지만 본 프로그램에서는 자동적으로 개별적용이라는 기능은 지원하지 않고 있습니다. 피어에서는 개별적용을 누르면 자동적으로 개수와 간격을 조정하면 단면에 맞게 조정이 되는 기능입니다. RcBridge에서는 수작업으로 개수와 간격을 이용하여 말뚝본수를 조정해주셔야 합니다. 이점 유의하시고 사용하시기 바랍니다. - AAbutPier수량 › 일반수량산출조회 02010-11-12 04:45
철근가공조립에서 다웰바철근의 삭제옵션 추가했습니다.
안녕하세요. 한길아이티입니다. 철근가공조립에서 다웰바철근의 삭제옵션 추가했습니다. 감사합니다.
- AAbutPier입력 › 교대입력 › 접속슬래브조회 02010-11-12 04:44
다웰바의 철근 분리집계옵션 추가되었습니다.
안녕하세요. 한길아이티입니다. 다웰바를 독립적으로 철근집계할수 있도록 옵션을 추가하였습니다. 감사합니다.
- 조회 02010-11-09 02:12

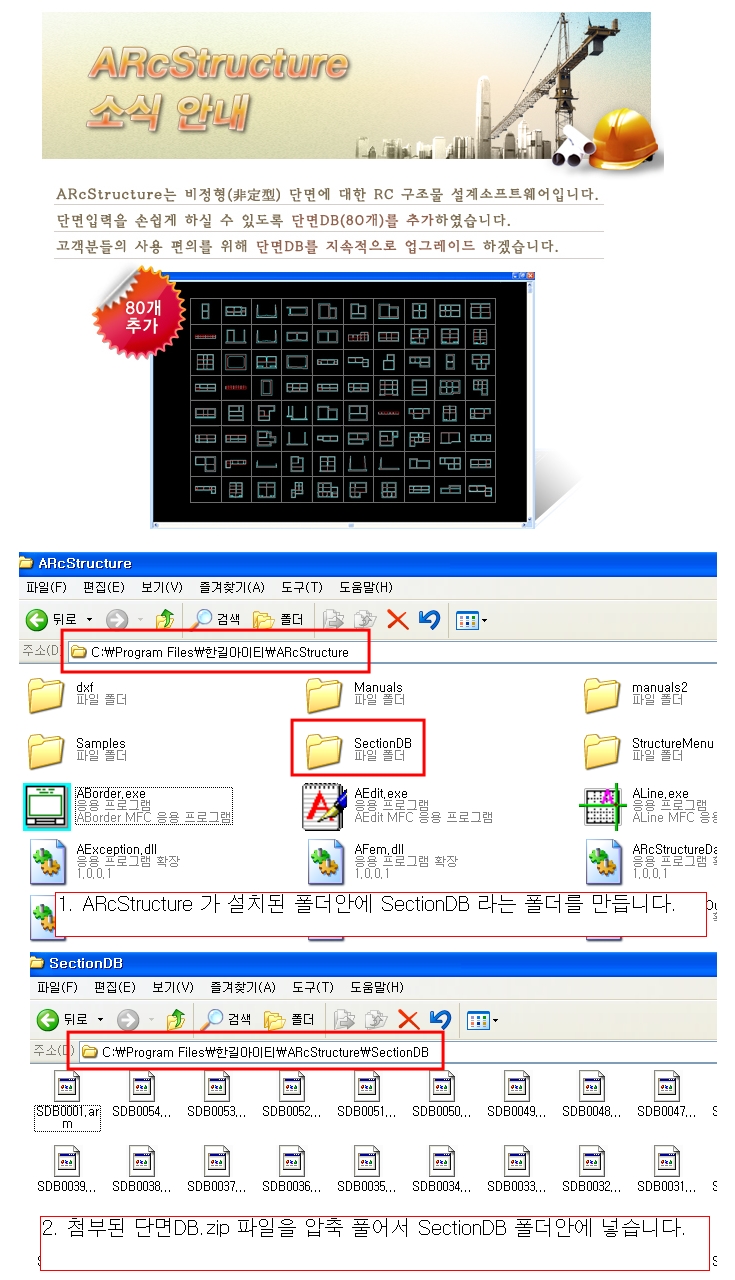

단면DB 의 기능이 추가 되었습니다.
안녕하세요. 한길아이티입니다. 단면입력을 손쉽게 하실수 있도록 단면DB(80개) 를 추가하였습니다. 고객분들의 사용 편의를 위해 단면DB를 지속적으로 업그레이드 하겠습니다. 단면DB 를 설치하는 방법은 아래와 같습니다. 1. ARcStructure 가 설치된 폴더안에 SectionDB …
안녕하세요. 한길아이티입니다. 단면입력을 손쉽게 하실수 있도록 단면DB(80개) 를 추가하였습니다. 고객분들의 사용 편의를 위해 단면DB를 지속적으로 업그레이드 하겠습니다. 단면DB 를 설치하는 방법은 아래와 같습니다. 1. ARcStructure 가 설치된 폴더안에 SectionDB 라는 폴더를 만듭니다. 2. 첨부된 단면DB.zip 파일을 압축 풀어서 SectionDB 폴더안에 넣습니다. 감사합니다. - AWall조회 8412010-11-08 18:49
강관말뚝의 허용인장응력값을 따로 설정하는 기능과 바꾸는 기능
Q) 강관말뚝의 허용인장응력값을 따로 설정하는 기능과 바꾸는 기능은? (STKT 590 고강도 강관의 경우 : 260MPa) A) 현재 본 프로그램에서는 허용인장응력값을 따로 설정과 변환하는 것은 지원하지 않고 있습니다. 이점 유의하시고 사용하시기 바랍니다.
Q) 강관말뚝의 허용인장응력값을 따로 설정하는 기능과 바꾸는 기능은? (STKT 590 고강도 강관의 경우 : 260MPa) A) 현재 본 프로그램에서는 허용인장응력값을 따로 설정과 변환하는 것은 지원하지 않고 있습니다. 이점 유의하시고 사용하시기 바랍니다. - AAbutPier입력 › 교대입력 › 기초부설정조회 02010-11-02 00:26
말뚝지반 자동설정의 적용사항
안녕하세요. 한길아이티입니다. 말뚝지반 자동설정의 옵션이 적용되면 말뚝 머리 및 선단의 N 치가 보링데이타를 기준으로 고정되며, 지반정보를 바탕으로 말뚝길이를 조정하게 됩니다. 테스트 동영상 첨부합니다. 감사합니다.
안녕하세요. 한길아이티입니다. 말뚝지반 자동설정의 옵션이 적용되면 말뚝 머리 및 선단의 N 치가 보링데이타를 기준으로 고정되며, 지반정보를 바탕으로 말뚝길이를 조정하게 됩니다. 테스트 동영상 첨부합니다. 감사합니다. - AWall조회 4,0932010-11-02 00:05
휨부재 단면에서의 최소철근량 기준으로 적용여부
Q) 휨부재 단면에서의 최소철근량 기준과 프로그램 구조계산서의 생성 기준적용은? 적용을 하지 않아야 하는 거 아닌가요? (콘크리트 설계기준 6.3.2 휨부재의 최소철근량 부분에 보면 (3) 부재의 모든 단면에서 해석에 의해 필요한 철근량보다 1/3 이상 인장철근이 더 배치되는경우는 6.…
Q) 휨부재 단면에서의 최소철근량 기준과 프로그램 구조계산서의 생성 기준적용은? 적용을 하지 않아야 하는 거 아닌가요? (콘크리트 설계기준 6.3.2 휨부재의 최소철근량 부분에 보면 (3) 부재의 모든 단면에서 해석에 의해 필요한 철근량보다 1/3 이상 인장철근이 더 배치되는경우는 6.3.2(1)과 6.3.2(2)의 규정을 적용하지 않을 수있다. ) A) 캡쳐화면과 같이 수축온도철근비는 최소철근비 검토에 포함하지 않는 사항입니다. 단지 수축온도철근비를 검토하기 위한 옵션입니다. p min을 보시면 0.00350으로 적용한 것을 보시면 확인하실 수 있으실 것입니다. 검토안함으로 설정을 해주시고 구조계산서를 출력을 하시여 확인하시기 바랍니다. 가장 마지막 캡쳐화면은 사용자분들께서 혼란을 겪는 부분입니다.
- 조회 1,0272010-10-26 02:21

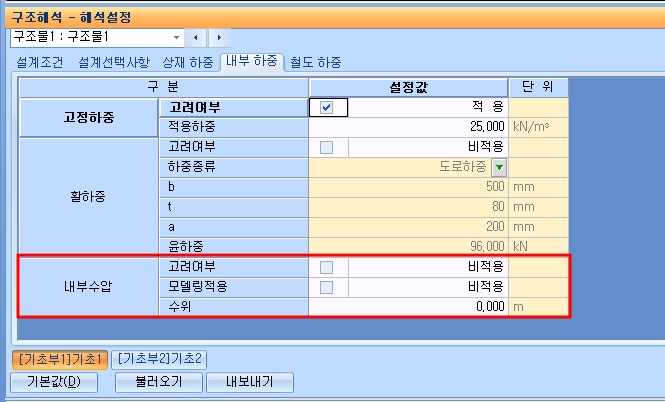

내부수압의 모델링 옵션 추가되었습니다.
안녕하세요. 한길아이티 입니다. 내부하중 탭의 내부수압에서 모델링 적용 부분이 추가되었습니다. 내부수압항목의 세가지는 아래와 같습니다. 고려여부 - 내부수압을 지지력 검토에 적용할지의 여부를 결정합니다. 모델링적용 - 상시의 사용하중에 수직, 수평의 하중으로 모델링 적용할지의 여부를 결…
안녕하세요. 한길아이티 입니다. 내부하중 탭의 내부수압에서 모델링 적용 부분이 추가되었습니다. 내부수압항목의 세가지는 아래와 같습니다. 고려여부 - 내부수압을 지지력 검토에 적용할지의 여부를 결정합니다. 모델링적용 - 상시의 사용하중에 수직, 수평의 하중으로 모델링 적용할지의 여부를 결정합니다. 수위 - 해당 하부슬래브에 적용되는 수위를 입력합니다. 감사합니다.
- 조회 1,0022010-10-26 02:14

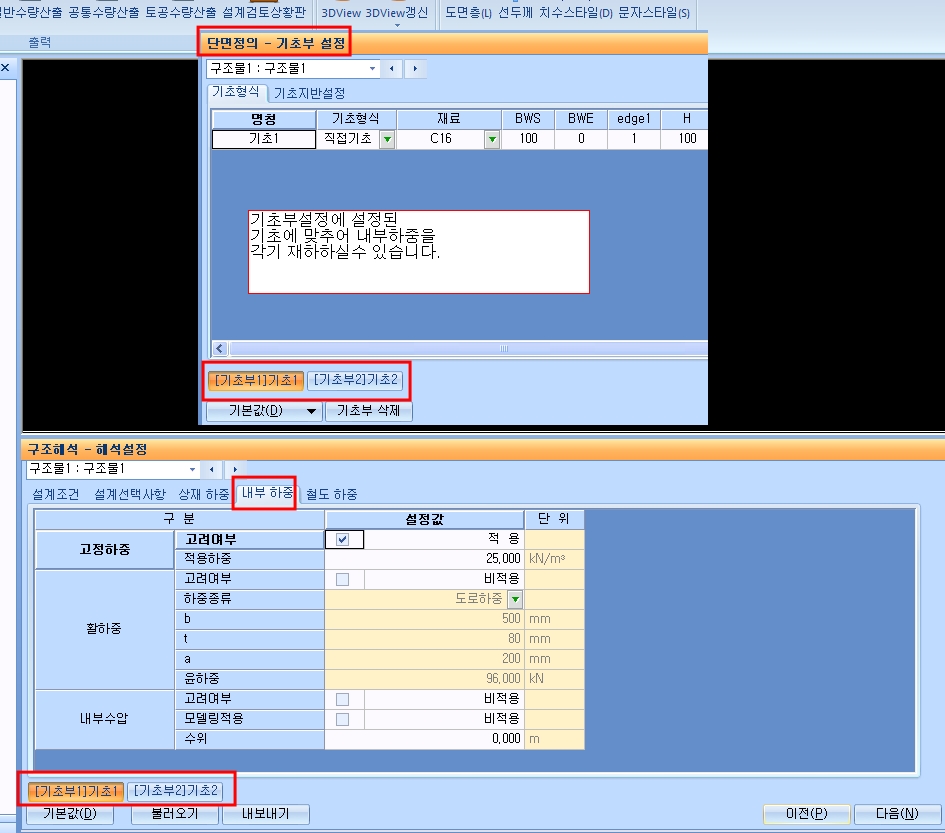

내부하중을 기초별로 재하할수 있도록 추가되었습니다.
안녕하세요. 한길아이티 입니다. 내부하중을 기초별로 재하할수 있도록 추가되었습니다. 기초부 설정에서 적용된 기초별로 내부하중을 각기 설정하실수 있습니다. 감사합니다.
안녕하세요. 한길아이티 입니다. 내부하중을 기초별로 재하할수 있도록 추가되었습니다. 기초부 설정에서 적용된 기초별로 내부하중을 각기 설정하실수 있습니다. 감사합니다.
- ARcBridge조회 1,3732010-10-25 19:57
라멘교에서 벽체에 대한 수압 고려 여부
Q) 라멘교에서 벽체에 대한 수압 고려 여부는? A) 국토해양부2008 도로설계편람 제5편 교량편 507-66 ~ 507-126 건설교통부2001 도로설계편람 3편 교량편 507-64 ~ 507-124 대한토목학회 한국철도시설공단 철도설계편람(토목편)2004 콘크리트 교량편 4-209 …
Q) 라멘교에서 벽체에 대한 수압 고려 여부는? A) 국토해양부2008 도로설계편람 제5편 교량편 507-66 ~ 507-126 건설교통부2001 도로설계편람 3편 교량편 507-64 ~ 507-124 대한토목학회 한국철도시설공단 철도설계편람(토목편)2004 콘크리트 교량편 4-209 ~ 4-274 참고하시기 바랍니다. 하중산정과 설계조건에 명시되어 있지 않습니다. 참고로 설계예를 들어 확인해본 결과 수압에 대한 고려는 없는것으로 확인이 되고 있습니다. 현재 한길에서는 수압을 고려가 되지 않고 있습니다. 그리고 수압에 대한 프로그램 업데이트 계획은 현재까지 없습니다. 이점 유의하시고 사용하시기 바랍니다. - AWall조회 8332010-10-25 19:17
캐드도면에 생성하기 전에 간결하게 배치하는 방법
Q) 캐드도면에 생성하기 전에 간결하게 배치하는 방법은? A) 파일을 열어보시면 맨왼쪽 하단에 시작.입력,도면,수량이 있습니다. 도면에 들어가시면 캡쳐화면에서 보이는 것처럼 맨상단에서 객체선택 및 이동이라는 텝이 있습니다. 이것을 이용하여 사용자분께서 이동을 하시고 도면정리를 하신 다음…
Q) 캐드도면에 생성하기 전에 간결하게 배치하는 방법은? A) 파일을 열어보시면 맨왼쪽 하단에 시작.입력,도면,수량이 있습니다. 도면에 들어가시면 캡쳐화면에서 보이는 것처럼 맨상단에서 객체선택 및 이동이라는 텝이 있습니다. 이것을 이용하여 사용자분께서 이동을 하시고 도면정리를 하신 다음에 캐드도면으로 바꾸셔서 출력을 하시면 됩니다.
- 조회 9732010-10-23 00:36
마감벽 3D 해석관련 사항
안녕하세요. 한길아이티 입니다. 마감벽의 경우에는 본체에 붙여서 해석을 진행하고 있지 못합니다. 현재는 각각의 마감벽을 따로 해석하고 있습니다. 마감벽의 경우에는 3D 해석에 대한 mct 만을 생성하여 드리고 있습니다. 마감벽과 본체가 동시에 모델링 될수 있도록 노력하겠으며, 본체와 함…
안녕하세요. 한길아이티 입니다. 마감벽의 경우에는 본체에 붙여서 해석을 진행하고 있지 못합니다. 현재는 각각의 마감벽을 따로 해석하고 있습니다. 마감벽의 경우에는 3D 해석에 대한 mct 만을 생성하여 드리고 있습니다. 마감벽과 본체가 동시에 모델링 될수 있도록 노력하겠으며, 본체와 함께 모델링 및 해석이 진행될때 마감벽에 대한 구조계산서도 같이 추가될 예정입니다. 감사합니다. - 조회 1,0342010-10-23 00:35
마감벽이 3D해석시 본체에 적용되나요?
안녕하세요. 한길아이티 입니다. 마감벽의 경우에는 본체에 붙여서 해석을 진행하고 있지 못합니다. 현재는 각각의 마감벽을 따로 해석하고 있습니다. 마감벽의 경우에는 3D 해석에 대한 mct 만을 생성하여 드리고 있습니다. 마감벽과 본체가 동시에 모델링 될수 있도록 노력하겠으며, 본체와 함…
안녕하세요. 한길아이티 입니다. 마감벽의 경우에는 본체에 붙여서 해석을 진행하고 있지 못합니다. 현재는 각각의 마감벽을 따로 해석하고 있습니다. 마감벽의 경우에는 3D 해석에 대한 mct 만을 생성하여 드리고 있습니다. 마감벽과 본체가 동시에 모델링 될수 있도록 노력하겠으며, 본체와 함께 모델링 및 해석이 진행될때 마감벽에 대한 구조계산서도 같이 추가될 예정입니다. 감사합니다. - 조회 1,0372010-10-23 00:21
2D 모델링에 에러가 발생합니다.
안녕하세요. 한길아이티 입니다. Q) 모델링에 에러가 발생합니다. A) 아래의 다양한 경우중 하나에 해당 될 수 있습니다. Case1) 파일명 또는 폴더명에 " . ", " 특수문자 " , " 빈칸 " 이 들어간 경우 이 경우 SAP2000 프로그램이 정상적으로 수행되지 않게 됩니다. …
안녕하세요. 한길아이티 입니다. Q) 모델링에 에러가 발생합니다. A) 아래의 다양한 경우중 하나에 해당 될 수 있습니다. Case1) 파일명 또는 폴더명에 " . ", " 특수문자 " , " 빈칸 " 이 들어간 경우 이 경우 SAP2000 프로그램이 정상적으로 수행되지 않게 됩니다. 명칭만 수정해 주시면 됩니다. 감사합니다. - AAbutPier입력 › 교각입력 › 하중조합조회 02010-10-22 00:27
유수압 고려시 필수 입력사항
안녕하세요. 한길아이티입니다. 교각입력-하중조합-수압, 파압탭에서 표시한 값을 입력하시기 바랍니다. 감사합니다.
- ARcBridge조회 1,3082010-10-21 18:20
기초부분의 말뚝에서 설계검토시 허용지지력_pa생성기준
Q) 기초부분의 말뚝에서 설계검토시 허용지지력_pa생성기준은? A) 일반입력_기초부설정_설계선택사항에서 주면마찰력 고려를 설정과 미설정으로 pa값이 생성과 미생성의 기준이 됩니다. 작업을 하실 때 구조계산서를 출력을 하시면서 작업을 하시면 더욱더 이해하기가 쉽고 작업하기에 용이합니다. …
Q) 기초부분의 말뚝에서 설계검토시 허용지지력_pa생성기준은? A) 일반입력_기초부설정_설계선택사항에서 주면마찰력 고려를 설정과 미설정으로 pa값이 생성과 미생성의 기준이 됩니다. 작업을 하실 때 구조계산서를 출력을 하시면서 작업을 하시면 더욱더 이해하기가 쉽고 작업하기에 용이합니다. 아래 링크된 부분도 확인하시어 참고하시기 바랍니다. http://www.aroad.co.kr/customer/qna.asp?boardName=p_qna&mode=view&num=79327&idx=90523&page=1&key=&keystring=&curref=79327&curstep=3&curlevel=3 - ARcBridge조회 8462010-10-18 23:09
단면가정과 달리 모델링에서 좌우대칭이 아닌 시종점벽체 차이
Q) 단면가정과 달리 모델링에서 좌우 대칭이 아닌 시종점 벽체차이나는 이유는? A) 현재 본 프로그램에서는 일반도에서의 벽체높이는 벽체 좌우측 끝단기준으로 입력되고 모델링에서의 벽체높이는 벽체두께의 1/2을 뺀 벽체 중심위치에서의 벽체 높이 기준이므로 종방향 경사가 있다면 시종점 벽체높…
Q) 단면가정과 달리 모델링에서 좌우 대칭이 아닌 시종점 벽체차이나는 이유는? A) 현재 본 프로그램에서는 일반도에서의 벽체높이는 벽체 좌우측 끝단기준으로 입력되고 모델링에서의 벽체높이는 벽체두께의 1/2을 뺀 벽체 중심위치에서의 벽체 높이 기준이므로 종방향 경사가 있다면 시종점 벽체높이가 일반도(단면가정)와 같게 적용되지 않을 수 있습니다. 상단에 종방향 경사가 있다면 벽체중심위와 벽체 외측 위치에서의 높이차가 생기게 되는 것입니다. - ARcBridge조회 8892010-10-18 23:04
본 프로그램에서 구조계산서_회전강성과 변위강성 산출수식 근거
Q) 본 프로그램에서 구조계산서_회전강성과 변위강성 산출수식 근거는? A) 건설교통부제정 도로교표준시방서(1996) 페이지807~811를 참고하세요.
Q) 본 프로그램에서 구조계산서_회전강성과 변위강성 산출수식 근거는? A) 건설교통부제정 도로교표준시방서(1996) 페이지807~811를 참고하세요.
