자주 막히는 지점을 모았습니다. 여기서 안 풀리면 아래에서 물어보세요.
제목·내용에 모든 단어가 들어간 FAQ만 보입니다 · 아래에서 제품을 고르면 그 제품 안에서만 찾습니다.
정적하중은 그것을 정의한 하중 케이스 소속이고, 다른 케이스는 조합을 통해 참조만 합니다. 소유한 하중 케이스에서 수정하거나, 작업 중인 케이스에 별도 하중을 추가하세요.
대부분 솔버가 아니라 모델링 문제입니다: 구속 대칭성, 중복·미연결 절점, 부재가 공유 절점에서 실제로 연결됐는지 확인하세요. 대칭 구조 + 대칭 하중·지점이면 부재력도 대칭이어야 합니다 — 아니라면 모델 어딘가가 다릅니다. 계속되면 모델 파일을 보내 주세요.
컨투어는 모델 응력 단위(kN·m 작업 시 MPa)의 주응력을 표시합니다. 벡터 길이·색은 주응력 방향의 상대 크기입니다 — 하중 경로 판독에 쓰고, 정확한 값은 표 형태 결과에서 확인하세요.
ESO·Stress Flow는 개별 하중이 아니라 하중조합 단위로 돕니다. (1) 보고 있는 하중조합에 그 하중이 포함되어 있는지, (2) 콘크리트 영역이 생성되어 평면응력 모델이 존재하는지 확인하세요 — 응력 결과는 영역이 만들어진 뒤에야 표시됩니다.
두 모드는 이전 세대 데스크톱 화면의 구분입니다. Beginning Mode는 설계 조건 — 형상·정적하중·경계조건·재료·하중조합 — 을 확정하는 단계였고, Modeling Mode는 그 조건을 받아 스트럿-타이 모델을 만들고 해석(FE 응력장·트러스)하는 단계였습니다. 새 AStrut…
기존 AStrutTie 사용자는 웹 에디션을 3개월 무료로 사용하실 수 있습니다. 등록된 주소에서 support@aroad.co.kr로 기존 라이선스 정보(라이선스 키 또는 발급받은 주문·회사)를 보내 주시면, 확인 후 웹 에디션을 3개월간 무료로 열어 드립니다. 무료 기간이 끝나도 자…
ARoad의 배력철근은 아래와 같이 세 메뉴에 걸쳐 입력되며, 각 메뉴의 값이 반영되는 곳이 서로 다릅니다. 기존에는 세 메뉴를 서로 독립적으로 입력할 수 있었기 때문에 값이 서로 다르게 입력될 수 있었고, 이 경우 이음 구성과 실제 배근이 어긋나 배력철근 누락, 철근 마킹 미표기, 철…

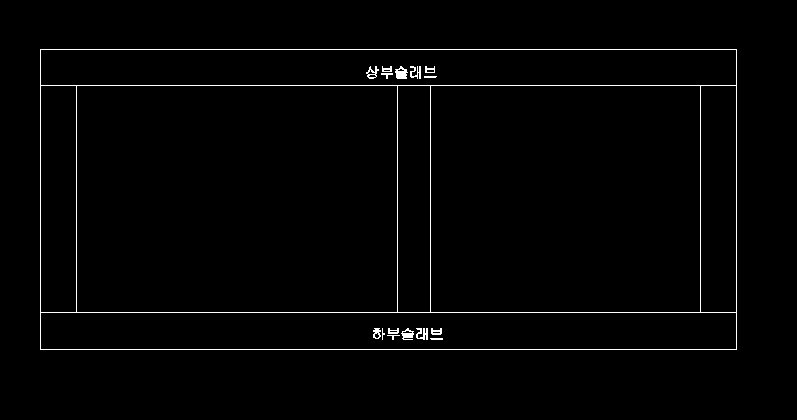

ACulvert 는 지중구조물을 설계하기 위한 프로그램으로, 해석 시 부재를 절점 단위로 나누어 모델링합니다. 기존에는 상부슬래브·하부슬래브·외측벽체는 절점이 세분화되어 있었으나, 중간벽체와 중간슬래브는 절점 없이 하나의 부재로 처리되고 있었습니다. 이번에 중간벽체· 중간슬래브에도 동일…
상위 버전에서 저장한 파일은 하위 버전에서 열리지 않을 수 있습니다. 같은 버전 또는 상위 버전으로 열어 주세요. 자료실에서 최신 설치본을 받을 수 있습니다.
자동 생성 후 하중 케이스 편집에서 활하중 재하 위치·차선 수를 조정할 수 있습니다. 최대 부재력 위치를 직접 지정해 포락선을 만들 수도 있습니다.
안정 검토 탭에서 전단키 폭·깊이를 입력하면 활동 안전율에 반영됩니다. 지반 정수에 민감하니 보수적으로 잡으세요.
스트럿 형상(프리즘형·병목형)과 균열 방향 철근 유무로 결정됩니다. 코드(ACI/KDS)별 표가 내장돼 스트럿 유형을 고르면 자동 적용됩니다.
업데이트 서버로 나가는 요청이 막히면 버전 확인이 멈춥니다. 버전 확인 주소가 허용 목록에 있는지 확인하고, 사내 프록시의 http 처리 정책을 점검하세요.
사내망 방화벽/프록시가 인증 서버로 나가는 요청을 막는 경우가 가장 많습니다. 인증 주소가 허용 목록에 있는지, 프록시가 http를 https로 강제 전환하지 않는지 확인하세요. 그래도 안 되면 락 번호와 함께 문의로 알려 주세요.
접속슬래브 철도하중 검토 기능 추가 대상 제품: AAbutPier / ARcBridge / ACulvert 1. 개요 철도교의 교대는 일반적으로 접속슬래브가 설치되지 않으며, 철도설계편람 교대설계편에서도 접속슬래브 관련 사항을 제시하지 않아, 기존에는 철도설계기준을 선택한 경우에도 도로…
ACulvert 에서 " 내진성능평가 " 옵션을 추가하였습니다. 내진성능평가는 지진크기 및 성능목표에 대해서 현상태의 구조물에 대한 성능평가를 실시하는 것으로 성능평가지진력에 대해서 구조물이 내진성능목표를 만족하는지에 대한 검토를 실시합니다. 내진성능평가에서 지반스프링은 지진하중의 적용…
ACulvert 은 지중구조물을 설계하기 위한 프로그램으로 기획되었습니다. 지중구조물 중 추가 타입으로 " 고가차도 " 타입이 추가되었습니다. 고가차도 타입에서는 해당 특성에 맞도록 입력 메뉴 및 기본값의 일부가 변경됩니다. * 고가차도 타입은 ACulvet- Expert 모듈 에서 활…
제품설치 및 인증 FAQ 링크모음 (클릭) (https://gregarious-thing-9a4.notion.site/4ac4c5376f9e402d96429db9dfa02689) https://gregarious-thing-9a4.notion.site/4ac4c5376f9e402d964…
FAQ 모음 (클릭) (https://gregarious-thing-9a4.notion.site/FAQ-099c495cd07c4c48a15e6d0a6d1e45b0) https://gregarious-thing-9a4.notion.site/FAQ-099c495cd07c4c48a15e6d0…
GFRP(Glass Fiber-Reinforced Polymer) 보강근은 철근을 대체할 수 있는 비금속 보강재로, 도로교 콘크리트 바닥판과 방호울타리 등 구조물에 적용 가능하도록 「KDS 24 50 05 GFRP 보강근용 콘크리트교 설계기준」이 제정되었습니다. 해외에서도 ACI 440…
