- AWall조회 7082010-10-07 02:09
설계조건에서 설정한 피복과 단면도에서 생성되는 피복이 상이한 이유는?
Q) 설계조건에서 설정한 피복과 단면도에서 생성되는 피복이 상이한 이유는? (벽체상단 종단경사 있음) A) 벽체 상단에 종단경사가 있어서 단면표현 시 일반도를 표현하는 위치와 철근이 표현되는 위치의 차이때문에 피복도 입력한 치수와 차이가 생긴 것입니다. 이점 유의하시고 사용하시기 바랍니…
Q) 설계조건에서 설정한 피복과 단면도에서 생성되는 피복이 상이한 이유는? (벽체상단 종단경사 있음) A) 벽체 상단에 종단경사가 있어서 단면표현 시 일반도를 표현하는 위치와 철근이 표현되는 위치의 차이때문에 피복도 입력한 치수와 차이가 생긴 것입니다. 이점 유의하시고 사용하시기 바랍니다. - AWall조회 1,6052010-10-07 02:05
부벽식옹벽의 경우 작용하중 산정시 자중에 대한 지진하중 산정확인
Q) 부벽식옹벽의 경우 작용하중 산정시 자중에 대한 지진하중 산정은? A) 캡쳐화면을 참고하시기 바랍니다. 평상시에는 상재하중(활하중+고정하중)으로 계산이 되어서 콤보1,2에서는 10으로 산정이 되었고 콤보3에서는 지진시로 프로그램상에서 따로 설정한 값이 없기 때문에 0으로 생성이 되는…
Q) 부벽식옹벽의 경우 작용하중 산정시 자중에 대한 지진하중 산정은? A) 캡쳐화면을 참고하시기 바랍니다. 평상시에는 상재하중(활하중+고정하중)으로 계산이 되어서 콤보1,2에서는 10으로 산정이 되었고 콤보3에서는 지진시로 프로그램상에서 따로 설정한 값이 없기 때문에 0으로 생성이 되는 것입니다.
- AWall조회 8662010-10-07 01:35
본 프로그램 부벽식옹벽의 경우 참고관련서적
Q) 본 프로그램 부벽식옹벽의 경우 참고관련서적은? A) 본 프로그램상의 부벽식 벽체와 부벽의 단면설계 텝의 부분에서 설계식의 참고서적은 토목구조물 설계계산식 시리즈_ 6권 도로 흙구조물의 설계계산식(출판사:건설도서)일본판입니다 . 페이지 236~252 를 참고하시기 바랍니다. 이 서적…
Q) 본 프로그램 부벽식옹벽의 경우 참고관련서적은? A) 본 프로그램상의 부벽식 벽체와 부벽의 단면설계 텝의 부분에서 설계식의 참고서적은 토목구조물 설계계산식 시리즈_ 6권 도로 흙구조물의 설계계산식(출판사:건설도서)일본판입니다 . 페이지 236~252 를 참고하시기 바랍니다. 이 서적을 토대로 작업을 하였으니 참고하시기 바랍니다. 또한, 사용자분께서 관련된 다른 설계식이 있으시면 참고서적과 식을 올려주시면 검토하겠습니다. - AWall조회 2,0292010-10-07 01:28
구조계산서의 하중조합계수 적용기준
Q) 구조계산서의 하중조합계수 적용기준은?(하중계수가 1.6이 적용되어야 하는데 0.9로 적용혼란) A) 본 계산서에서는 H는 수평토압을 말하는 것입니다. 캡쳐화면과 같이 뒷채움재(평상,지진)는 토압으로 보지않고 고정하중으로 계산을 합니다.
Q) 구조계산서의 하중조합계수 적용기준은?(하중계수가 1.6이 적용되어야 하는데 0.9로 적용혼란) A) 본 계산서에서는 H는 수평토압을 말하는 것입니다. 캡쳐화면과 같이 뒷채움재(평상,지진)는 토압으로 보지않고 고정하중으로 계산을 합니다.
- AWall조회 1,8202010-10-07 01:22
부벽식 옹벽경우 벽체주철근에서 설계검토 부벽부분 NG해결방법
Q) 부벽식 옹벽경우 벽체주철근에서 설계검토 부벽부분 NG해결방법은? A) 부벽식의 경우 부벽철근의 결합철근은 구조계산서에서 보시면 결합부철근텝에 관련되어 나옵니다. 벽체주철근에서 부벽에 관한 해당사항이 사용철근에서 나오지 않는 이유는 구조계산서 철근량검토텝에서 확인을 하시면 철근을 적…
Q) 부벽식 옹벽경우 벽체주철근에서 설계검토 부벽부분 NG해결방법은? A) 부벽식의 경우 부벽철근의 결합철근은 구조계산서에서 보시면 결합부철근텝에 관련되어 나옵니다. 벽체주철근에서 부벽에 관한 해당사항이 사용철근에서 나오지 않는 이유는 구조계산서 철근량검토텝에서 확인을 하시면 철근을 적게 배근을 하였기에 사용철근량에서 적게 나오는 것입니다. 부벽철근_경사철근에서 직경을 변경하는 방법과 구간을 늘리는 방법 등.. 여러가지 방법이 있습니다. 또한, 부벽식 옹벽을 설계를 할 시에 구조계산서를 출력을 하시면서 작업을 하시는 것을 권장합니다.
- AWall조회 1,8492010-10-07 01:17
중력식옹벽의 쿨롱토압 산정시 β = 벽배면과 연직면이 이루는 각(도)가 0으로 된 이유(기능추가 사항)
A) 중력식옹벽의 쿨롱토압 산정시 β = 벽배면과 연직면이 이루는 각(도)가 0으로 된 이유는? Q) 구조계산서에서 클롱법일 경우 벽배면과 연직면이 이루는 각(도)이 0으로 기준을 잡아 생성이 되고 있었습니다. 이는 기본산출식의 전제조건일 경우 베타값이 0으로 설정이 되어 있어서 그 기…
A) 중력식옹벽의 쿨롱토압 산정시 β = 벽배면과 연직면이 이루는 각(도)가 0으로 된 이유는? Q) 구조계산서에서 클롱법일 경우 벽배면과 연직면이 이루는 각(도)이 0으로 기준을 잡아 생성이 되고 있었습니다. 이는 기본산출식의 전제조건일 경우 베타값이 0으로 설정이 되어 있어서 그 기준을 산출근거로 계산이 되고 있었습니다. 참고문헌(옹벽설계와 계산예(2권) 글쓴이 : 이광득 2000발행)을 토대로 시행쐐기법과 클롱법일 경우는 베타값을 사용을 하지만, 랭킨법과 정지토압일 경우는 베타값을 사용하지 않는것을 확인을 하여, 시행쐐기법과 클롱법일 경우에 베타값을 따로 설정을 할 수 있도록 수정작업을 완료하였습니다. 캡쳐화면을 참고하시기 바랍니다. 배면토에 의한 토압의 평상시 안정검토 할 시 적용을 하였으며, 베타값이 증가를 하면 Ka=주동토압계수가 비례적으로 증가하다는 것을 확인했습니다.(구조계산서 확인)
- AWall조회 7512010-10-07 00:55
허용응력설계법과 강도설계법 적용부분
Q) 허용응력설계법과 강도설계법의 적용부분은? A) 허용응력설계법(사용하중 적용 )은 기초부설정_설계검토를 누르시면 말뚝허용지지력,휨응력,전단응력,수평변위를 검토할 수 있으며 강도설계법(계수하중 적용) 은 기초단면검토에 적용이 됩니다.
Q) 허용응력설계법과 강도설계법의 적용부분은? A) 허용응력설계법(사용하중 적용 )은 기초부설정_설계검토를 누르시면 말뚝허용지지력,휨응력,전단응력,수평변위를 검토할 수 있으며 강도설계법(계수하중 적용) 은 기초단면검토에 적용이 됩니다. - AAbutPier입력 › 교각입력 › 교좌면제원조회 02010-10-06 23:21
변단면 두부보의 형하공간 적용 동영상
안녕하세요. 한길아이티입니다. 변단면의 형하공간을 맞출때는 교각입력-단면도제원-단차(변단면) 탭에서 권고안만으로 적용이 안된다면, 아래와 같은 방법으로 형하공간을 맞출수 있습니다. 1. 선형참조 수동으로 변경 2. 교각입력-교좌면제원에서 블럭높이 자동계산 체크 3. 교각입력-단면도제원-…
안녕하세요. 한길아이티입니다. 변단면의 형하공간을 맞출때는 교각입력-단면도제원-단차(변단면) 탭에서 권고안만으로 적용이 안된다면, 아래와 같은 방법으로 형하공간을 맞출수 있습니다. 1. 선형참조 수동으로 변경 2. 교각입력-교좌면제원에서 블럭높이 자동계산 체크 3. 교각입력-단면도제원-단차(변단면) 탭에서 권고안 4. 교각입력-교좌면제원에서 선형참조 수동을 자동으로 변경후 적용버튼 위 사항을 반영한 파일과 적용 동영상 첨부합니다. 감사합니다. - AAbutPier입력 › 교대입력 › 설계환경조회 02010-10-06 19:19
주면마찰력 산정시의 계수값 입력
안녕하세요. 한길아이티입니다. 주면마찰력 산정시 계수값의 입력과 결과물을 첨부합니다. 감사합니다.
- 조회 02010-10-05 22:39

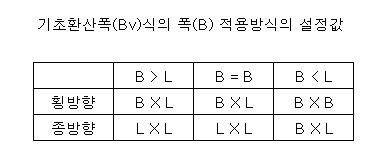

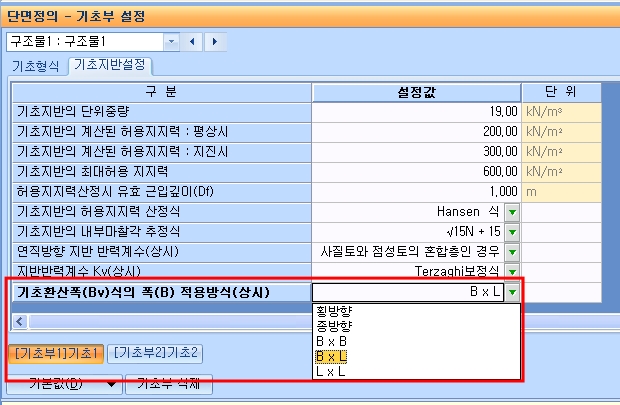

기초의 환산재하폭 산정
안녕하세요. 한길아이티입니다. 기초환산폭의 산정방식을 첨부합니다. 기본식은 구조물의 B와 L의 길이 및 종횡방향을 비교하여 산정하게 되어져 있는 사항입니다. 사용자의 편의를 위해서 BXB, LXL, BXL 을 추가하였습니다. 감사합니다.
안녕하세요. 한길아이티입니다. 기초환산폭의 산정방식을 첨부합니다. 기본식은 구조물의 B와 L의 길이 및 종횡방향을 비교하여 산정하게 되어져 있는 사항입니다. 사용자의 편의를 위해서 BXB, LXL, BXL 을 추가하였습니다. 감사합니다.
- AAbutPier입력 › 교각입력 › Frame해석조회 02010-10-05 20:02
마이다스를 이용한 FRAME 해석방법
안녕하세요. 한길아이티입니다. 마이다스로 해석후 계산서 출력하는 동영상 첨부합니다. 감사합니다.
- 조회 8382010-10-05 05:36
설계영역의 설정순서
안녕하세요. 한길아이티 입니다. 설계영역의 설정을 하실때는 아래의 순서로 하시기를 권해드립니다. 1. 기본값 을 실행합니다. ---> 기타 탭의 헌치, 브라켓, 거더의 설계영역을 가져옵니다. 특히 헌치의 경우에는 설계영역을 설정하지 않으면, 구조해석등에 문제가 발생할수 있으니 반드시 기…
안녕하세요. 한길아이티 입니다. 설계영역의 설정을 하실때는 아래의 순서로 하시기를 권해드립니다. 1. 기본값 을 실행합니다. ---> 기타 탭의 헌치, 브라켓, 거더의 설계영역을 가져옵니다. 특히 헌치의 경우에는 설계영역을 설정하지 않으면, 구조해석등에 문제가 발생할수 있으니 반드시 기본값으로 적용하시기를 권해드립니다. 2. 기본값에서 잘못 설정된 설계영역이 있는지를 확인하고 잘못된 영역은 삭제합니다. 3. 부재별로 설계영역 설정합니다. 4. 도면보기에서 설계영역 체크버튼을 클릭하여 설계영역 확인합니다. 감사합니다. - 조회 7862010-10-05 05:29
기타탭의 거더와 설계영역탭의 거더의 차이점
안녕하세요. 한길아이티 입니다. 기타탭에서 설정되는 거더는 부재의 선을 선택후 임의위치를 거더로 적용할때 사용하시며, 설계영역탭의 거더는 참조점을 바탕으로 거더를 설정할때 사용합니다. 특정의 위치를 설정하고자 할때 참조점이 설정되지 않는다면 기타탭에서 부재를 선택후 거더를 설정하시기 바…
안녕하세요. 한길아이티 입니다. 기타탭에서 설정되는 거더는 부재의 선을 선택후 임의위치를 거더로 적용할때 사용하시며, 설계영역탭의 거더는 참조점을 바탕으로 거더를 설정할때 사용합니다. 특정의 위치를 설정하고자 할때 참조점이 설정되지 않는다면 기타탭에서 부재를 선택후 거더를 설정하시기 바랍니다. 거더를 설정하셔야만 추후 철근배치-거더철근에서 배근이 가능합니다. 감사합니다. - 조회 8242010-10-05 05:26

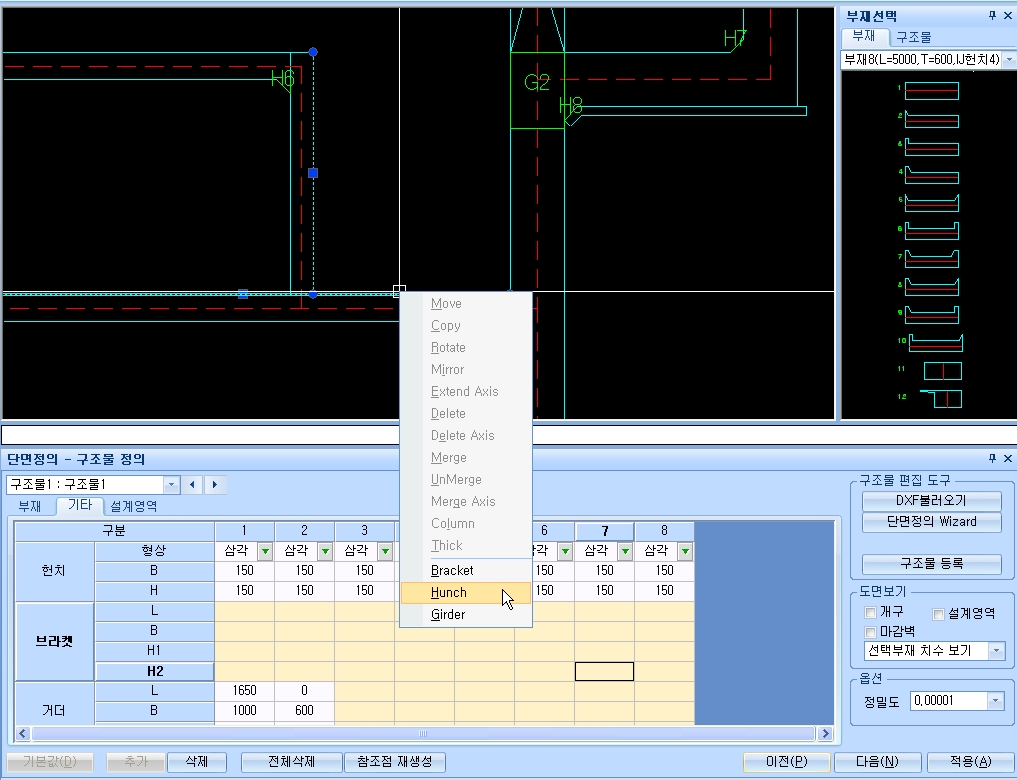

기타탭에서는 브라켓, 헌치, 거더가 입력가능합니다.
안녕하세요. 한길아이티 입니다. 기타탭에서는 브라켓, 헌치, 거더가 입력가능합니다. 헌치는 두개의 선을 Ctrl 키를 누른채 마우스로 선택하시기 바라며, 브라켓 및 거더는 하나의 선을 마우스로 선택하여 적용가능합니다. 감사합니다.
안녕하세요. 한길아이티 입니다. 기타탭에서는 브라켓, 헌치, 거더가 입력가능합니다. 헌치는 두개의 선을 Ctrl 키를 누른채 마우스로 선택하시기 바라며, 브라켓 및 거더는 하나의 선을 마우스로 선택하여 적용가능합니다. 감사합니다.
- 조회 1,2582010-10-05 05:24

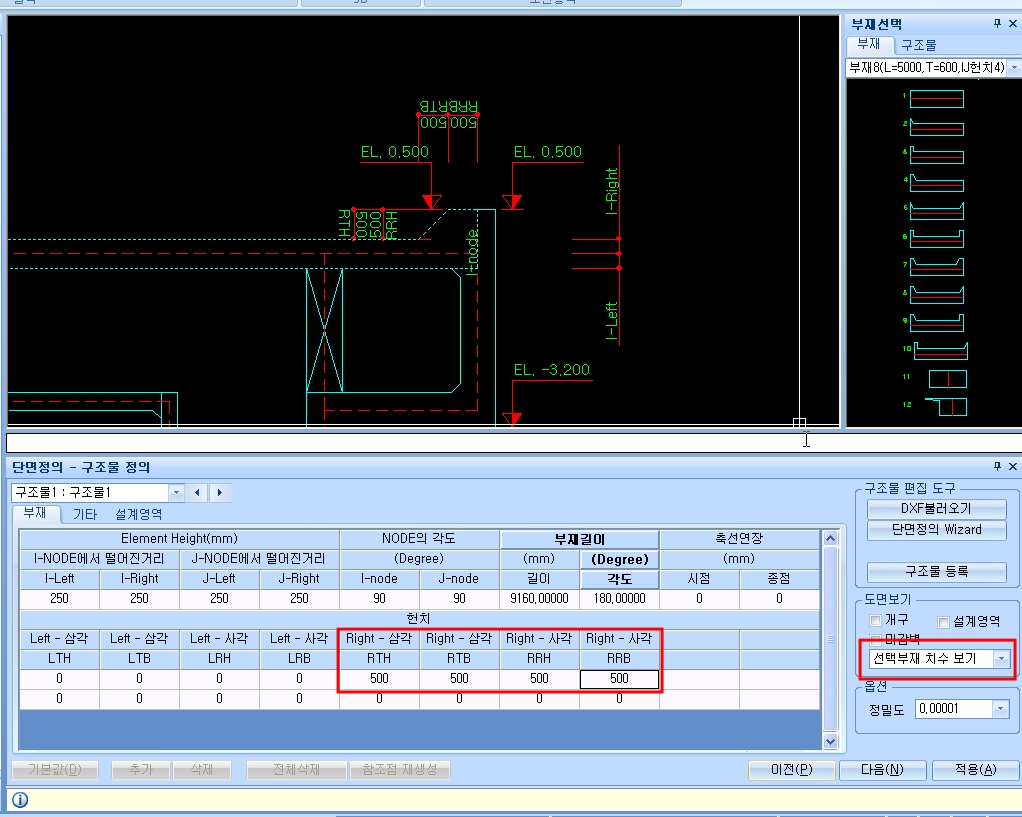

부재탭에서의 헌치 입력
안녕하세요. 한길이아이티 입니다. 구조물 정의 - 부재탭에서 입력되는 헌치는 부재와 부재가 만나는 위치에 작성하는것으로 생각하시기 바랍니다. 구조물의 외측으로 생성되는 거더나, 수평한 부재로 연결된 부분에 작성하는 거더등에 사용됩니다. 삼각, 사각 헌치가 적용될수 있습니다. 감사합니다.
안녕하세요. 한길이아이티 입니다. 구조물 정의 - 부재탭에서 입력되는 헌치는 부재와 부재가 만나는 위치에 작성하는것으로 생각하시기 바랍니다. 구조물의 외측으로 생성되는 거더나, 수평한 부재로 연결된 부분에 작성하는 거더등에 사용됩니다. 삼각, 사각 헌치가 적용될수 있습니다. 감사합니다.
- 조회 8492010-10-05 05:20

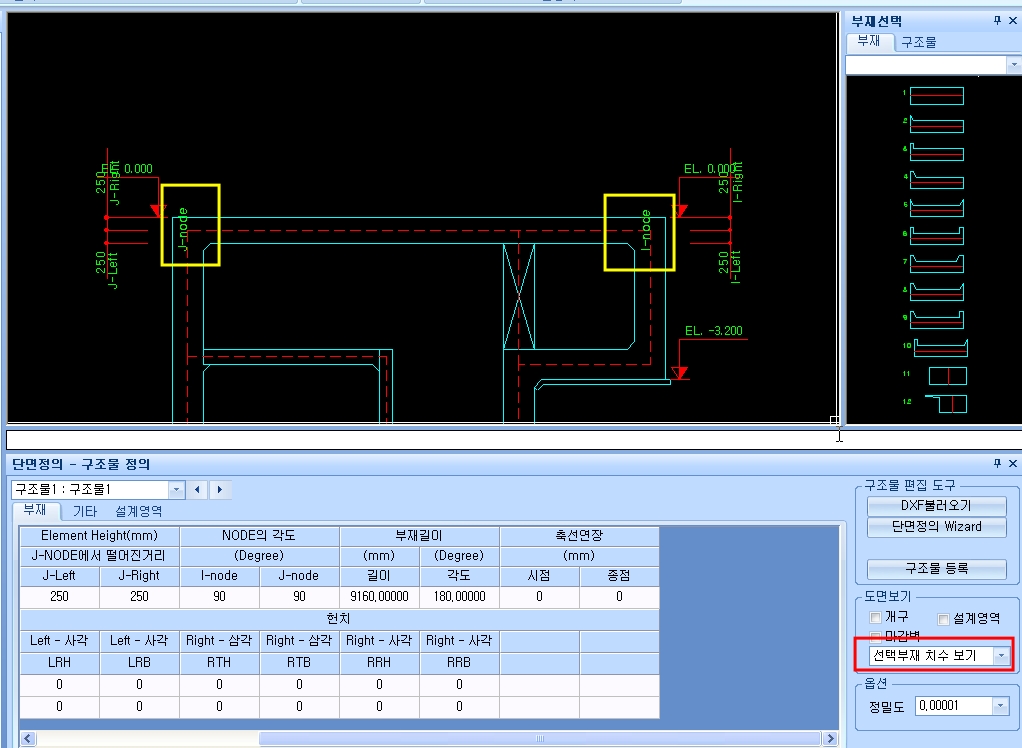

부재탭에서의 축선연장 사용법
안녕하세요. 한길이아티 입니다. 부재를 연결킨후에도 모델링등에 반영하기 위해서는 축선연장을 하셔야만 합니다. 축선연장을 위해서는 선택부재 치수보기를 설정한후 축선을 연장하고자 하는 부재를 마우스로 클릭하게되면 I-node(시점), J-node(종점) 이 입력확인창에 표시되며 입력창에 축…
안녕하세요. 한길이아티 입니다. 부재를 연결킨후에도 모델링등에 반영하기 위해서는 축선연장을 하셔야만 합니다. 축선연장을 위해서는 선택부재 치수보기를 설정한후 축선을 연장하고자 하는 부재를 마우스로 클릭하게되면 I-node(시점), J-node(종점) 이 입력확인창에 표시되며 입력창에 축선연장을 시종점에 맞추어 입력하시기 바랍니다. 감사합니다.
- 조회 1,1422010-10-05 05:16

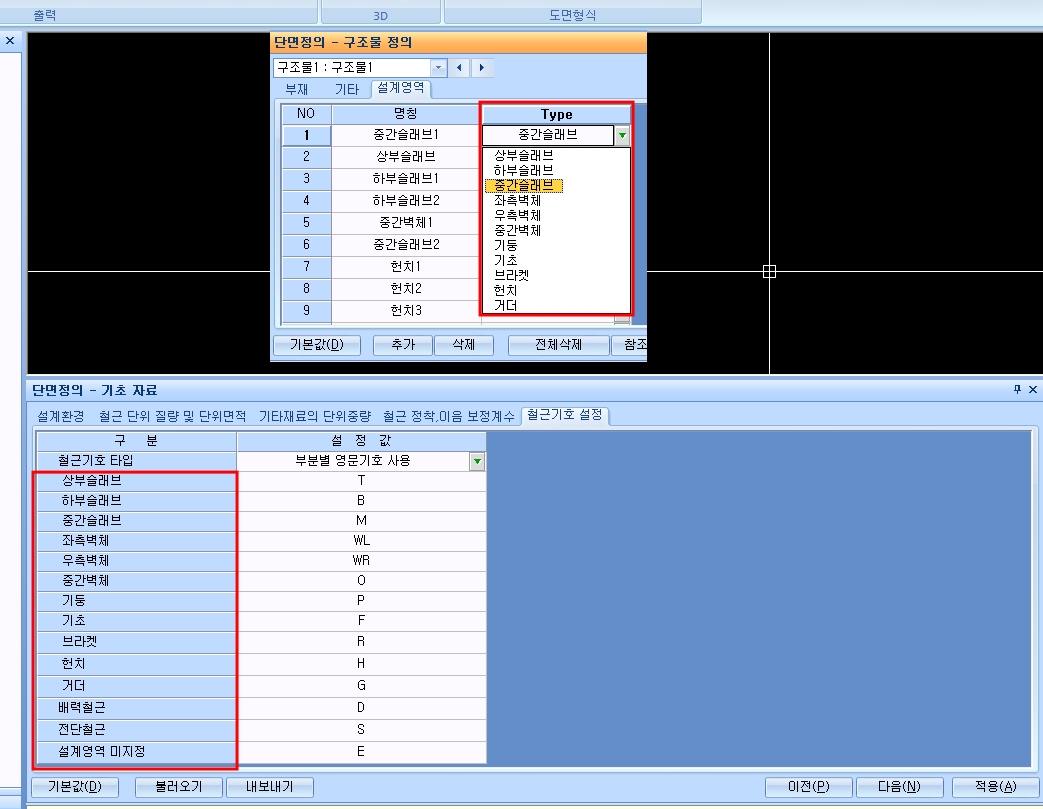

철근기호설정은 설계영역별로 입력됩니다.
안녕하세요. 한길이아티입니다. 철근 기초설정에서 적용되고 있는 상부슬래브, 하부슬래브등의 위치명칭은 설계영역을 기준으로 설정됩니다. 감사합니다.
- 조회 8962010-10-05 04:51

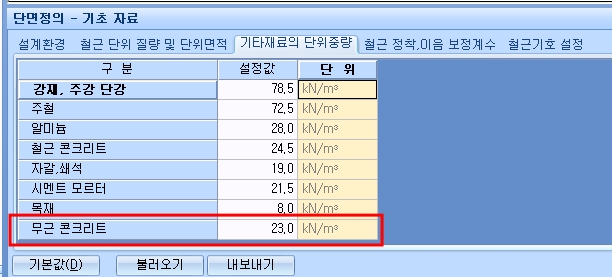

탄성계수 산정시의 질량 값
안녕하세요. 한길아이티입니다. 탄성계수 산정시 사용되는 질량은 무근콘크리트 값이 사용됩니다. 감사합니다.
- 조회 1,9962010-10-05 04:49

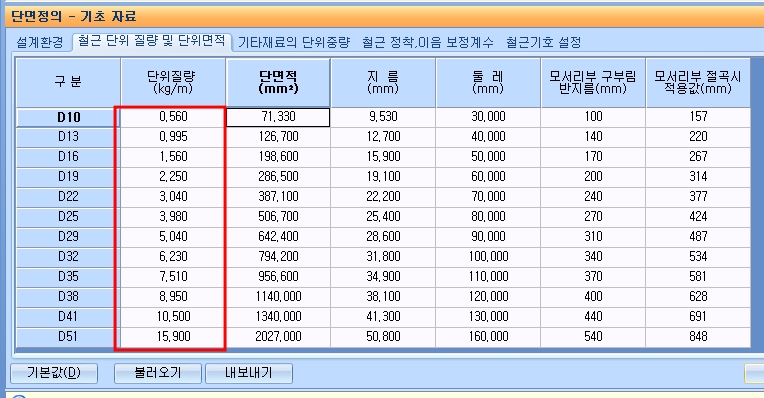

철근의 단위질량 입력
안녕하세요. 한길아이티입니다. 철근의 단위질량값을 변경시에는 도면에 반영이 됩니다. 다른제원의 철근을 사용시 해당 값을 조정하여 사용하시기 바랍니다. 감사합니다.
안녕하세요. 한길아이티입니다. 철근의 단위질량값을 변경시에는 도면에 반영이 됩니다. 다른제원의 철근을 사용시 해당 값을 조정하여 사용하시기 바랍니다. 감사합니다.
- 조회 9702010-10-05 04:43
내진해석시 지진하중 재하 방향

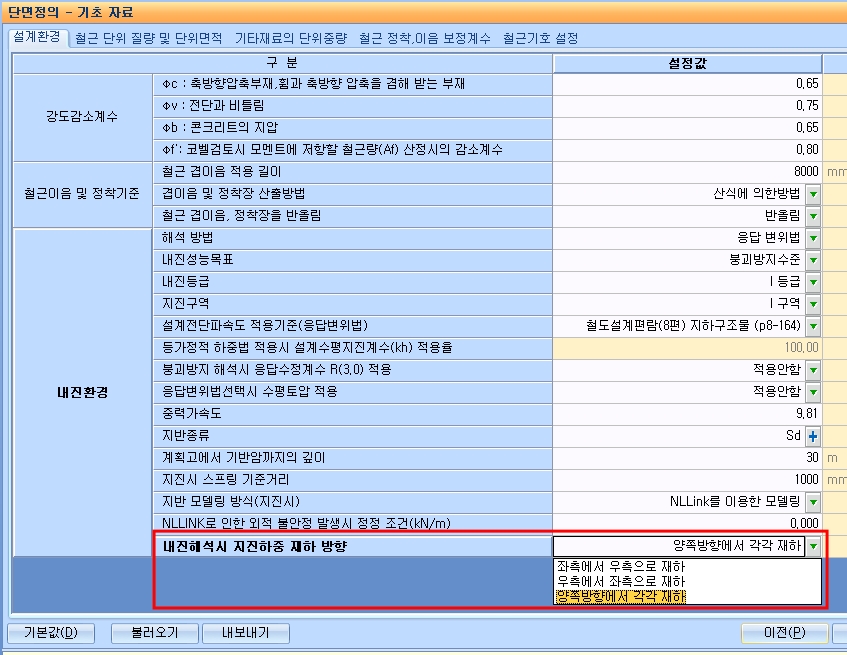

안녕하세요. 한길아이티입니다. 내진해석시의 지진하중 재하방향은 좌측, 우측, 양방향의 세가지 항목을 지원하고 있습니다. 구조물의 하중조건에 맞추어 사용하시기 바랍니다. 감사합니다.
안녕하세요. 한길아이티입니다. 내진해석시의 지진하중 재하방향은 좌측, 우측, 양방향의 세가지 항목을 지원하고 있습니다. 구조물의 하중조건에 맞추어 사용하시기 바랍니다. 감사합니다.
