RcGhost 사용설명서

RcGhost 사용설명서 — 실제 화면 그림과 함께, 필요한 기능을 검색과 목차로 바로 찾을 수 있습니다.

공식 매뉴얼최종 수정 vHELP

제품 운영 도움말(HELP)을 통합한 공식 매뉴얼입니다. 더 자세한 답은 AI 상담에서 근거와 함께 받을 수 있습니다.

일반사항

1.1 개 요

RcGhost Design 시작 화면. 왼쪽에 로그인 정보와 최근에 사용한 프로젝트 목록, 가운데에 제품개요·제품기능·도움말 탭과 개요·지원범위·HISTORY 항목이 있다.

RcGhost Design을 사용하여 철근콘크리트 구조부재의 단면설계를 쉽고 빠르게 수행하실수 있습니다.

각각의 구조부재에 치수, 하중 및 재료 특성을 간편하게 입력하여 콘크리트의 극한한계상태, 극단상황한계상태, 사용한계상태에 대한 설계를 수행하실수 있습니다.

RcGhost 는 도로교설계기준2015(한계상태설계법), 콘크리트 구조기준 2012 의 단면검토보고서를 지원하여 성과품 작성에 적용하실수 있습니다.

입력화면에서 검토내용을 실시간으로 확인하실수 있어, 빠르고 효율적인 설계를 수행하실수 있습니다.

RcGhost Design 은 단면검토 부재의 다양한 설계성과품(dxf, text, html, excel) 포멧을 지원합니다. SI 단위계, 재료저항계수 및 철근제원을 지원합니다.

RcGhost Desgin은 무료(콘크리트구조기준) 및 유료(도로교설계기준, 추가기능)로 구성되어져 있습니다.

사용하시기 위해서는 무료버전 설치 및 ㈜한길아이티 회원 가입후 로그인 또는 유료버전 구매 및 설치후 사용하실 수 있습니다.

유료버전 구매 문의 : 한길아이티 고객지원 support@aroaduser.com

TEL. 02-6220-2421, 2422 hompage : http://www.aroad.co.kr

1.2 지원 범위

RcGhost Design 의 지원 범위는 아래와 같습니다.

단면검토

도로교

설계기준

콘크리트

구조기준

GFRP

보강근

성과품

text

html

excel

휨단면

단철근

O

O

O

O

O

O

복철근

O

O

O

O

O

기둥

원형

O

O

O

O

O

사각

O

O

O

O

O

트랙형

O

O

O

O

O

벽체

O

O

O

O

O

중공기둥

원형

O

O

O

O

O

사각

O

O

O

O

O

트랙형

O

O

O

O

O

스트럿-타이모델

브래킷

O

O

O

우각부 Open

O

O

O

우각부 Close

O

O

O

깊은보 대칭

O

O

O

깊은보 비대칭

O

O

O

강도설계

코벨

O

O

O

O

우각부

O

O

O

O

거더

O

O

O

O

말뚝기초

강관말뚝

O

O

O

O

O

PC/PHC말뚝

O

O

O

O

O

현장타설말뚝

O

O

O

O

O

RcGhost Desgin 휨단면, 기둥, 중공기둥, 스트럿-타이모델, 말뚝기초를 지원하고 있습니다.

기존의 RcGhost Plus 파일 (*.ghp) 파일의 Open 및 검토 출력을 지원합니다. 기존에 사용하시던 파일을 열어 단면검토 및 성과품 출력을 하실수 있습니다.

다만, 콘크리트구조기준을 사용하여 단면검토를 하실 때 기존의 RcGhost Plus 세부 옵션 및 강도감소 계수등의 설정등의 변경은 지원하지 않습니다.

기존파일의 수정은 기존대로 RcGhost Plus 를 이용하여 주시기 바랍니다.

휨단면에서는 보의 단면검토를 지원하며, 기둥 및 중공기둥에서는 다양한 단면 형상에 따른 단면검토를 지원합니다.

스트럿-타이모델에서는 관용법(절점법)을 통한 트러스 단면력 계산을 통한 인장타이, 스트럿 및 절점영역의 유효강도 등을 통한 검토를 지원합니다.

말뚝기초에서는 말뚝의 안정성, 본체검토를 지원함으로서 현장적용시 빠른 설계검토가 가능하도록 구성되어져 있습니다.

1.3 화면 구성

1.3.1 시작

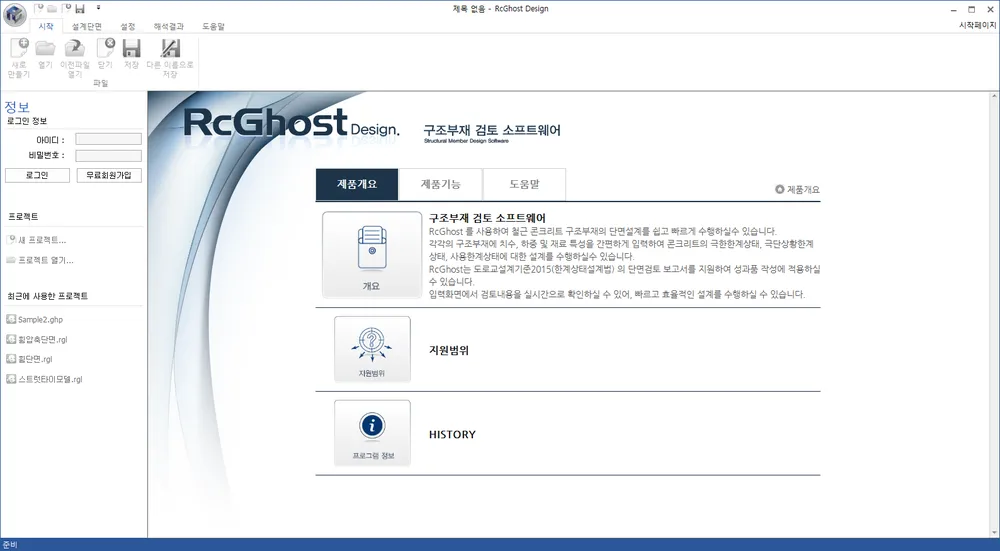

시작 페이지. 왼쪽에서 아이디·비밀번호로 로그인하고 새 프로젝트를 만들거나 기존 프로젝트를 열며, 그 아래에 최근 프로젝트 파일이 나열된다.

시작페이지에서는 로그인 정보 및 프로젝트의 열기등을 지원합니다.

프로그램 소개 페이지로서 제품개요, 제품기능 및 도움말을 표시합니다.

정보

로그인 정보

㈜한길아이티 회원 가입때 사용한 아이디 및 비밀번호를 사용합니다.

비회원은 사용이 불가능하며, 회원 가입후 사용하실 수 있습니다.

프로젝트

새 프로젝트

새로운 프로젝트를 생성하여 단면검토등을 수행합니다.

프로젝트 열기

기존에 작성했던 파일을 열어 수정 및 검토 등을 적용합니다.

최근에 사용한 프로젝트

최근에 사용했던 프로젝트를 빠르게 불러올수 있도록 해당 작업명을 표시합니다.

시작페이지

제품개요

개 요

지원 범위

HISTORY

제품기능

휨단면

휨압축단면

스트럿-타이모델

말뚝기초

도움말

메뉴얼

한길아이티

프로그램 아이콘

시작 메뉴의 아이콘 여섯 개: 새로 만들기, 열기, 이전파일 열기, 닫기, 저장, 다른 이름으로 저장.

1.3.2 설계단면

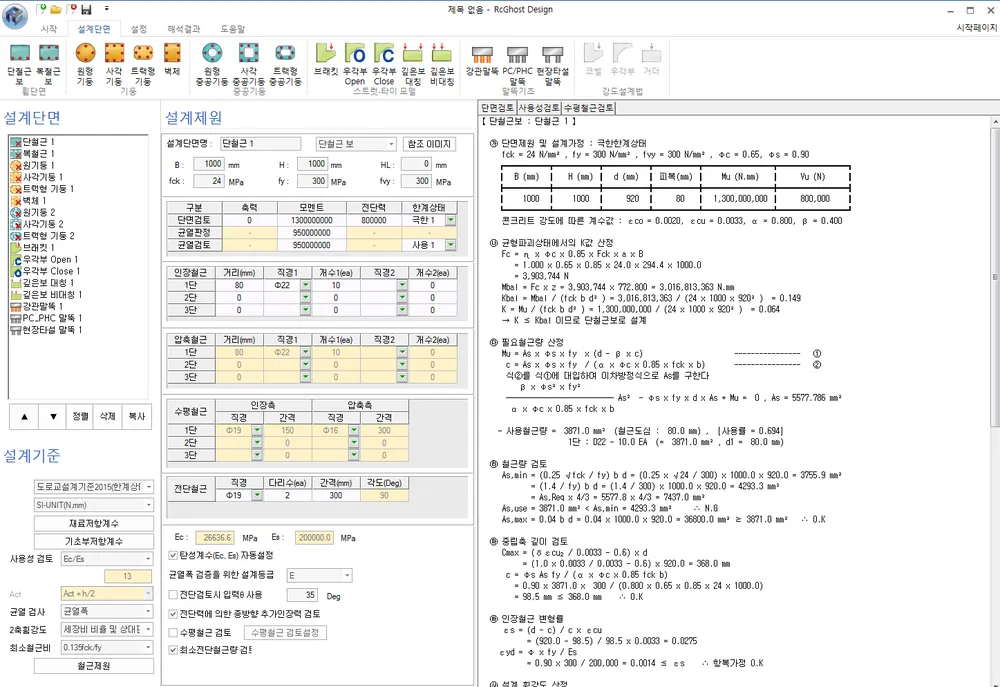

설계단면 화면. 왼쪽에 설계단면 목록과 설계기준 설정, 가운데에 단면·철근 설계제원 입력표, 오른쪽에 필요철근량·철근량 검토·중립축 깊이 검토 계산 과정이 표시된다.

설계단면에서는 단면검토를 적용할 부재를 선택하고, 설계제원 및 설계검토를 수행합니다.

설계단면

상단의 설계단면 아이콘을 선택하여 단면검토를 진행하고자 하는 부재를 표시합니다.

[ ▲ , ▼ ]

설계단면 위치를 이동합니다.

정렬

휨단면, 기둥, 중공기둥, 스트럿-타이 모델 순서로 설계단면을 정렬합니다.

삭제

선택된 설계단면을 삭제합니다.

복사

선택된 설계단면을 복사하여 새로운 설계단면으로 만듭니다.

설계기준

설정 탭 에서 설명합니다.

설계제원

각각의 설계단면에서 설명합니다.

설계검토 미리보기

단면검토, 사용성 검토, 수평철근검토, 모델링, 단면보기 등의 탭이 사용되며 각각의 설계단면에서 설명합니다.

프로그램 아이콘

설계단면 메뉴의 아이콘 묶음: 휨단면(단철근 보·복철근 보), 기둥(원형·사각·트랙형·벽체), 중공기둥, 스트럿-타이 모델(브래킷·우각부·깊은보), 말뚝기초(강관·PC/PHC·현장타설).

1.3.3 설정

적용 설계기준

검토에 적용될 설계기준을 설정합니다. 무료버전인 경우는 강도설계법에 해당하는 설계기준만 선택가능합니다.

KCI(2012) 강도설계법

콘크리트설계기준 KDS 14 20 01 : 2016

콘크리트설계기준 KDS 14 20 00 : 2021

도로교설계기준2015(한계상태설계법)

도로교설계기준 KDS 24 10 11 : 2019

GFRP 보강근 설계기준 KDS 24 50 05

단위계

하중입력을 위한 단위입니다.

SI Unit (KN,m)

모든 설계기준에서 설정가능합니다.

SI Unit (N.mm)

도로교설계기준2015(한계상태설계법), 도로교설계기준 KDS 24 10 11 : 2019 에서 설정가능합니다.

재료저항계수

도로교설계기준2015(한계상태설계법) 의 재료저항계수를 설정합니다.

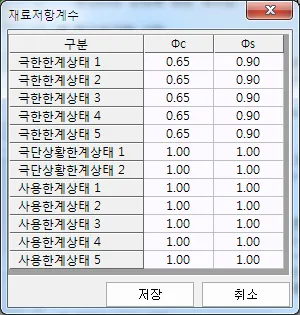

재료저항계수 대화상자. 극한한계상태 1~5는 Φc 0.65·Φs 0.90, 극단상황한계상태와 사용한계상태는 모두 1.00인 표와 저장·취소 버튼.

기초부저항계수

도로교설계기준2015(한계상태설계법) 의 기초부저항계수를 설정합니다.

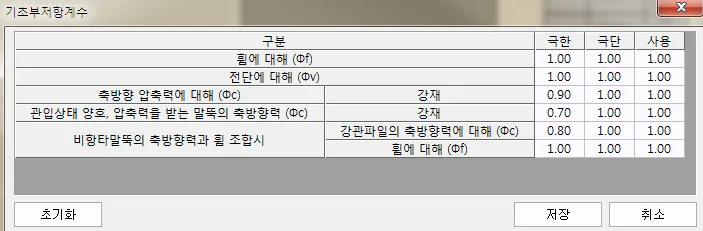

기초부저항계수 대화상자. 휨(Φf)·전단(Φv)·축방향 압축력(Φc) 등 항목별 저항계수를 극한·극단·사용 한계상태 열로 나눈 표와 초기화·저장·취소 버튼.

사용성 검토

Ec/Es

입력된 콘크리트 및 철근의 탄성계수를 사용하여 n 을 적용합니다.

유효탄성계수비

사용자의 입력에 따른 n 을 적용합니다.

Act

Act = h/2

사용성 검토에 적용되는 인장영역의 콘크리트 인장 단면적의 산식으로 h/2 를 적용합니다.

Act = h-c

지원예정

균열검사

균열폭

균열단면시 균열폭 검토를 진행합니다.

간접균열

간접균열(철근직경 및 간격) 검토를 진행합니다.

균열폭+간접균열

균열폭 및 간접균열 검토를 진행합니다.

기둥검토

세장비 비율 및 상대 편심 검토

2축 휨검토에 세장비 비율 및 상대 편심을 적용합니다.

Mu/Md 비로 검토

2축 휨검토에 Mu/Md 비를 적용합니다.

합성부재력에 대한 검토

2축 휨검토를 진행합니다.

최소철근비

0.135fck/fy

도로교 설계기준 5.10.6.2

0.1Nu/fyd Ag

콘크리드구조 한계상태 5.5.1

철근제원

단면검토에 적용되는 철근제원을 입력합니다.

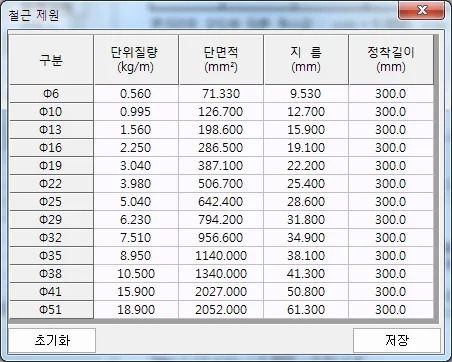

철근 제원 대화상자. Φ6부터 Φ51까지 철근 호칭별 단위질량(kg/m)·단면적(mm²)·지름(mm)·정착길이(mm) 표와 초기화·저장 버튼.

프로그램 아이콘

적용 설계기준, 단위계, 재료 저항계수, 기초 저항계수, 사용성 검토, Act, 균열검사, 기둥 검토, 최소철근비, 철근 재료 아이콘이 나열된 도구 모음

1.3.4 해석결과

Text 출력

설계단면을 Txt 형식의 성과품으로 출력합니다.

Text 출력 대화상자로 개별 타입 출력(단철근 1), 선택 타입 출력, 모든 타입 출력 선택 항목과 옵션·출력·파일 열기·폴더 열기·닫기 버튼

개별 타입 출력

선택된 설계단면을 *.txt 형식으로 출력합니다.

선택 타입 출력

복수의 설계단면을 선택하여 *.txt 형식으로 출력합니다.

모든 타입 출력

현재 프로젝트에 있는 모든 설계단면을 *.txt 형식으로 출력합니다.

설계단면을 한 파일로 출력

여러개 설계단면을 출력시 파일을 각각 작성하지 않고 1개파일에 탭으로 구분하여 작성합니다.

옵션

출력 옵션 대화상자의 '출력 항목' 탭. 단면검토, 전단검토, 사용성검토, 수평철근검토, 스트럿-타이모델검토 5개 항목이 모두 체크되어 있고 아래에 전체선택·전체해제 버튼이 있다.

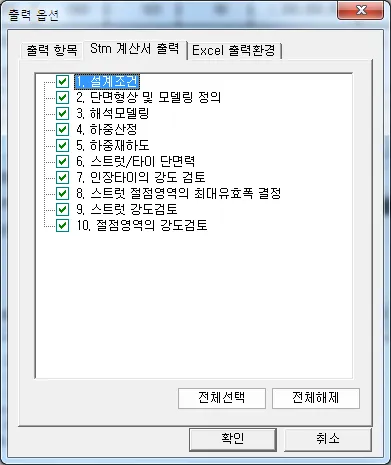

'출력 옵션' 대화상자의 'Stm 계산서 출력' 탭으로, 1. 설계조건부터 10. 절점영역의 강도검토까지 항목이 모두 체크되어 있고 하단에 전체선택·전체해제 버튼이 있음

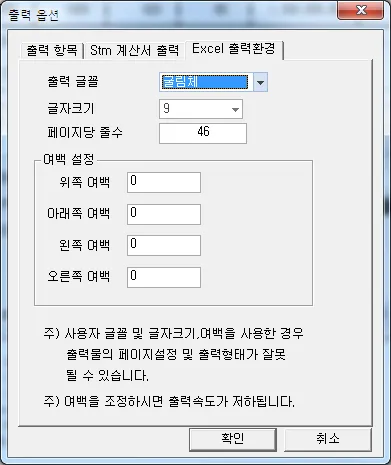

'출력 옵션' 대화상자의 'Excel 출력환경' 탭으로, 출력 글꼴 굴림체, 글자크기 9, 페이지당 줄수 46, 위·아래·왼쪽·오른쪽 여백 0 설정 항목이 표시됨

출력항목 탭

출력할 항목을 선택합니다.

스트럿-타이 모델은 Html 및 Excel 출력에서만 활성화 됩니다.

STM 계산서 출력 탭

출력항목 탭에서 스트럿-타이 모델검토가 선택된 경우에 출력될 내용을 선택합니다.

Excel 출력환경

Excel 출력에서만 활성화되며, 엑셀 출력시의 글꼴등을 설정합니다.

출력

출력을 진행합니다.

파일열기

개별타입 출력으로 출력된 경우에는 해당 출력물을 오픈합니다.

선택타입 출력 및 모든타입 출력을 통해서 2개이상의 출력을 진행하였다면 마지막 출력물을 오픈합니다.

폴더열기

출력을 진행한 폴더를 오픈합니다.

닫기

출력창을 닫습니다.

Html 출력

설계단면을 Html 형식의 성과품으로 출력합니다.

출력 옵션등은 Text 출력부분을 참고하시기 바랍니다.

Excel 출력

설계단면을 xls, xlsx 형식의 성과품으로 출력합니다.

출력 옵션등은 Text 출력부분을 참고하시기 바랍니다.

설계검토

휨단면

단면력검토, 사용성검토, 수평철근검토, 전단검토를 지원합니다.

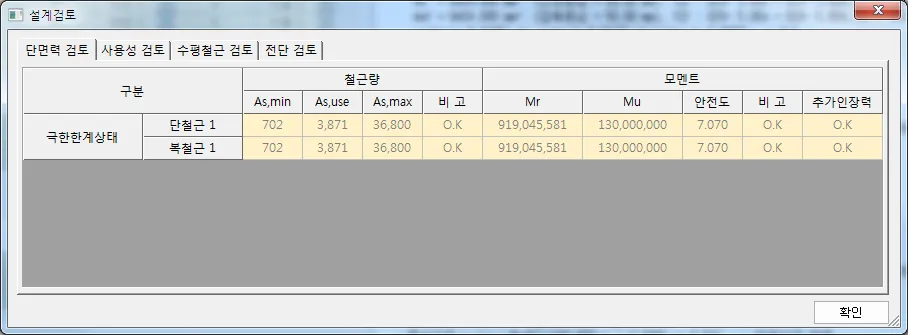

'설계검토' 대화상자의 단면력 검토 탭으로, 극한한계상태 단철근·복철근에 대한 As,min·As,use·As,max 철근량과 Mr·Mu·안전도(7.070) 모멘트 결과가 O.K로 표시됨

기둥단면

휨압축 검토, 전단검토를 지원합니다.

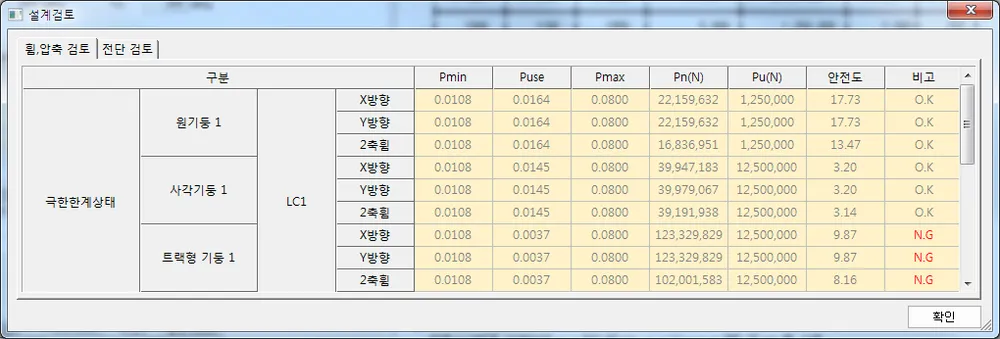

'설계 검토' 대화상자의 휨,압축 검토 탭 — 극한한계상태 LC1에서 원기둥1·사각기둥1·트랙형 기둥1의 X방향·Y방향·2축휨별 Pmin, Puse, Pmax, Pn(N), Pu(N), 안전도, 비고(O.K/N.G) 표시

STM

철근타이 강도검토, 압축스트럿 강도검토, 절점영역 강도검토 를 지원합니다.

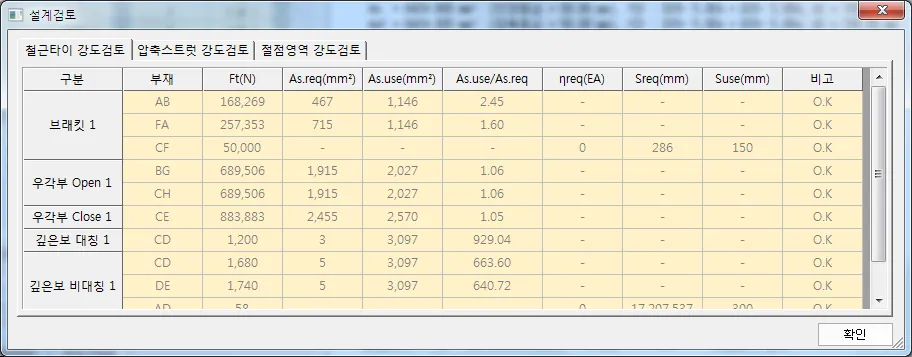

설계검토 대화상자의 철근타이 강도검토 탭으로, 브래킷·우각부 Open/Close·깊은보 등 구분별 부재, Ft, As.req, As.use, As.use/As.req, Sreq, Suse와 O.K 비고가 표로 표시된다

말뚝기초

말뚝 기초 설계검토 미리보기에서 지원하므로 해당 탭에서는 제외됩니다.

프로그램 아이콘

해석결과 그룹 툴바의 Text 출력, Html 출력, Excel 출력, 설계 검토 아이콘

1.4.도움말

도움말

휨단면

프로그램 일반사항 및 휨단면 매뉴얼 을 오픈합니다.

휨압축단면

휨압축단면 매뉴얼 을 오픈합니다.

스트럿-타이모델

스트럿-타이 모델 매뉴얼 을 오픈합니다.

제품정보

제품라이센스 정보 및 설치정보를 표시합니다.

락정보

Licence Lock 의 설정을 합니다.

무료, 유료 모두 적용됩니다.

Licence Lock 발급 문의

한길아이티 고객지원 support@aroaduser.com

TEL. 02-6220-2421, 2422

hompage : http://www.aroad.co.kr/customer/contact.asp

프로그램 아이콘

도움말 리본 메뉴의 도움말, 제품 정보, 락 정보 아이콘 세 개

휨단면

2.1 단철근

2.1.1 설계제원

설계제원 입력 화면으로 설계단면명 '단철근 1', 단면 종류 '단철근 보', 참조 이미지 버튼과 B·H·HL 1000/1000/0 mm, fck 24 MPa, fy·fvy 300 MPa 입력란, 아래에 단면검토·균열판정·균열검토 행의 축력·모멘트·전단력·한계상태 표

설계단면명

단면의 명칭을 입력합니다.

단철근 슬래브 ▼

설계단면 타입을 표시합니다.

B, H

단면의 폭원(B)과 높이(H) 를 설정합니다.

fck, fy, fvy

콘크리트강도(fck), 주철근의 항복강도(fy), 전단철근의 항복강도(fvy)를 설정합니다.

축력, 모멘트, 전단력

단면검토에 적용되는 부재력을 입력합니다.

한계상태

단면검토 및 사용성검토에 적용될 한계상태를 선택합니다.

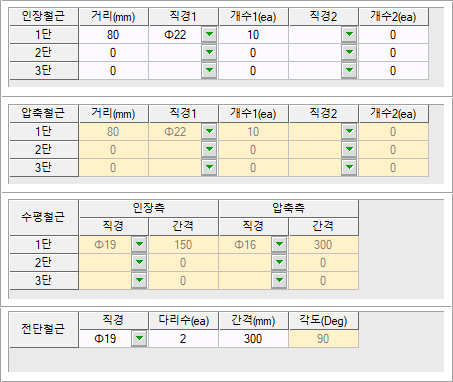

철근 입력 표 네 개로, 인장철근·압축철근은 단별 거리(mm)·직경1·개수1(ea)·직경2·개수2(ea)를, 수평철근은 인장측·압축측 직경과 간격을, 전단철근은 직경 Φ19·다리수 2·간격 300·각도 90을 입력

철근 입력

인장철근, 압축철근, 수평철근, 전단철근을 입력합니다.

압축철근, 수평철근은 [수평철근 검토]시에만 활성화되며 압축철근은 수평철근검토중 수직방향검토시 고려됩니다.

거리

콘크리트 표면에서 철근중심까지의 거리를 입력합니다.

1단, 2단, 3단까지 지원하며 콘크리트 표면에서 각각의 철근중심까지의 거리입니다.

직경

철근제원에 입력된 직경을 선택합니다. 직경1,2에서 다른 직경을 입력하여 2cycle배치를 고려할 수 있습니다.

개수(ea)

철근의 개수를 입력합니다. 개수1,2입력으로2 cycle배치를 고려할 수 있습니다.

수평철근 직경,간격

수평철근에 대한 인장, 압축부 철근의 직경, CTC 를 입력합니다.

전단철근

전단철근 제원을 입력합니다. 다리수는 입력폭 B당 shaer leg 수입니다.

Ec·Es 탄성계수 입력란과 탄성계수(Ec,Es) 자동설정, 전단검토시 헌치유효높이 적용, 균열폭 검증을 위한 설계등급 E, 전단검토시 입력θ 사용 35 Deg, 전단력에 의한 종방향 추가인장력 검토, 수평철근 검토, 최소전단철근량 검토 옵션이 있는 설정 화면

Ec, Es

콘크리트 및 철근의 탄성계수를 입력합니다.

□ 탄성계수(Ec, Es) 자동 설정

설계기준에서 제시하는 콘크리트의 강도에 따른 탄성계수 및 철근의 탄성계수를 자동으로 설정합니다.

□ 전단검토시 헌치유효높이 적용

HL 입력에 따른 헌치유효단면높이를 전단검토시에도 고려하여 검토합니다.

균열폭 검증을 위한 설계등급

도로교설계기준 표5.8.2 에 따른 등급을 설정합니다.

□ 전단검토시 입력Θ 사용

전단검토에 적용되는 Θ 는 기본적으로 자동산정하게 되며, 사용자가 임의의 각도를 적적용하고 할 때 사용합니다.

□ 수평철근 검토

수평철근에 대한 검토여부를 설정합니다.

수평철근 검토설정 : 수평철근 검토로 고려될 부재 설정 및 각 기준에서 제시되는 검토항목을 설정합니다.

□ 전단검토시 입력Θ 사용

전단검토에 적용되는 Θ 는 기본적으로 자동산정하게 되며, 사용자가 임의의 각도를 적적용하고 할 때 사용합니다.

□ 최소전단철근량 검토

최소전단철근에 대한 검토여부를 설정합니다.

설계기준 및 조건에 따라 해당설정이 미적용인 경우도 "전단보강필요"로 판정되는 경우 최소전단철근이 검토될 수 있습니다.

2.1.2 설계검토 미리보기

단면검토 탭

휨단면 검토 및 전단검토 미리보기를 지원합니다.

사용성 검토

사용성 검토 미리보기를 지원합니다.

수평철근검토 탭

수평철근 검토 미리보기를 지원합니다.

2.2 복철근

압축철근외에는 단철근 단면과 입력이 동일합니다.

기둥, 중공기둥

3.1 설계제원

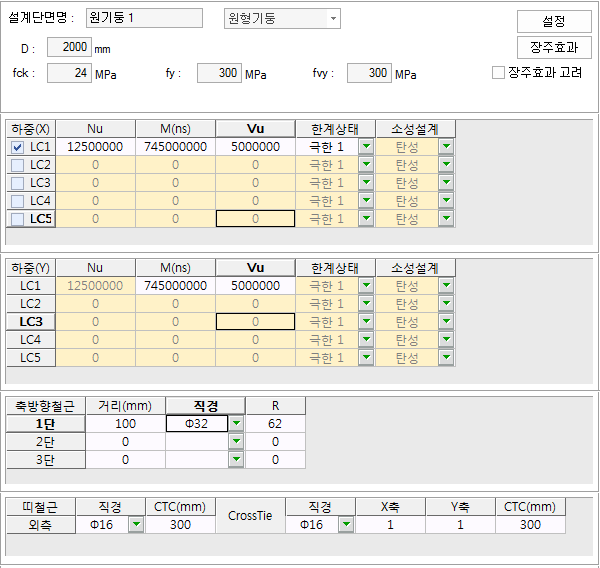

원형기둥 설계제원 입력 화면으로, D 2000mm, fck 24MPa, fy·fvy 300MPa, 장주효과 고려 체크와 하중(X)·하중(Y)의 Nu·M(ns)·Vu·한계상태·소성설계 표, 축방향철근 Φ32·거리 100mm, 띠철근 Φ16·CTC 300mm 입력란 구성

설계단면명

단면의 명칭을 입력합니다.

원형기둥 ▼

설계단면 타입을 표시합니다.

단면제원

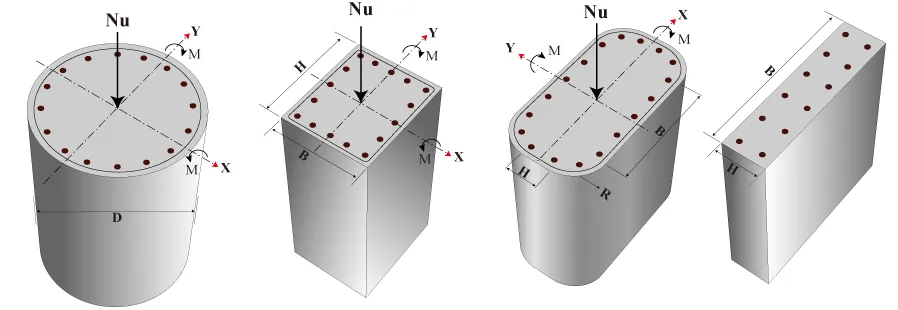

원형(D), 사각형(B·H), 장원형(B·H·R), 벽식(B·H) 기둥 단면 형상별 입체도와 축력 Nu, X·Y축 휨모멘트 M 작용 방향 표시

각각의 입력항목은 삽도를 참고하시기 바랍니다.

중공기둥의 경우에 내측치수는 해당 기호에 첨자(‘) 가 붙게 됩니다.

fck, fy, fvy

콘크리트강도(fck), 주철근의 항복강도(fy), 전단철근의 항복강도(fvy)를 설정합니다.

<설정>

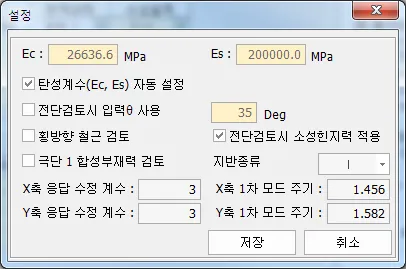

‘설정’ 대화상자로 Ec·Es 입력, 탄성계수 자동 설정, 전단검토시 입력θ 사용, 횡방향 철근 검토, 극단1 합성부재력 검토, 지반종류, X·Y축 응답 수정 계수와 1차 모드 주기 항목

Ec, Es

콘크리트 및 철근의 탄성계수를 입력합니다.

□ 탄성계수(Ec, Es) 자동 설정

설계기준에서 제시하는 콘크리트의 강도에 따른 탄성계수 및 철근의 탄성계수를 자동으로 설정합니다.

□ 전단검토시 입력Θ 사용

전단검토에 적용되는 Θ 는 기본적으로 자동산정하게 되며, 사용자가 임의의 각도를 적적용하고 할 때 사용합니다.

□ 횡방향 철근 검토

띠철근의 간격등을 검토합니다.

□ 전단검토시 소성힌지력 적용

전단검토시에 소성힌지력을 적용하여 검토합니다.

□ 극단1 합성부재력 검토

극단상황한계상태1 에서 합성부재력 검토 여부를 설정합니다.

지반종류▼

지반종류를 설정합니다.

X, Y 축 응답수정계수

소성설계에 적용되는 응답수정계수를 설정합니다.

X축, Y축 1차 모드 주기

연성도 설계에 적용되는 1차 모드 주기를 입력합니다.

□ 장주효과 고려

장주효과를 고려여부를 설정합니다.

장주효과를 고려시에는 <장주효과 설정> 을 확인하시기 바랍니다.

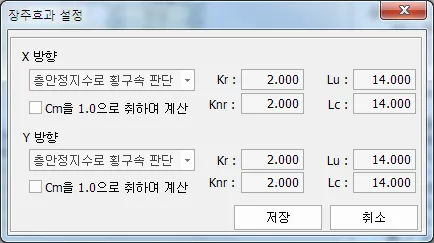

‘장주효과 설정’ 대화상자로 X 방향과 Y 방향 각각 층안정지수로 횡구속 판단 선택, Cm을 1.0으로 취하여 계산 체크박스, Kr·Knr 2.000, Lu·Lc 14.000 입력란과 저장·취소 버튼

X, Y 방향의 횡구속 여부 판정

층안정지수로 횡구속 판단

비횡구속 구조물

횡구속 구조물

K값 설정

구속 및 힌지 조건에 따른 K값을 입력합니다.

Lu

압축부재의 비지지 거리를 입력합니다.

Lc

층안정지수 산정시 절점을 중심으로 측정된 길이를 입력합니다.

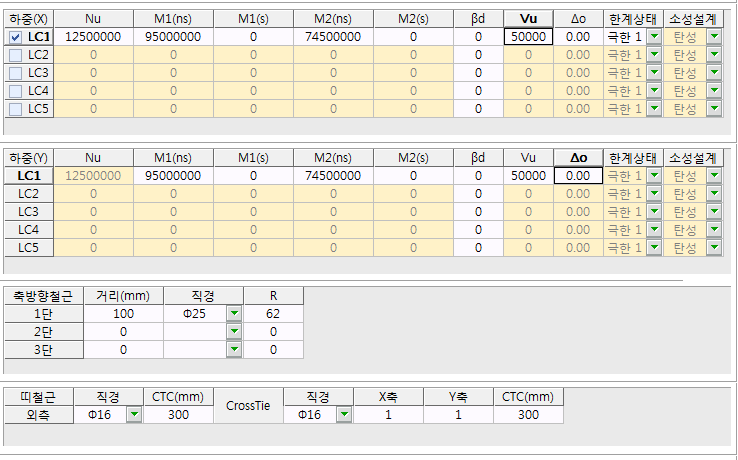

하중(X)·하중(Y) 입력표에 LC1~LC5별 Nu, M1(ns), M1(s), M2(ns), M2(s), βd, Vu, Δo, 한계상태, 소성설계 항목이 있고, 아래에 축방향철근(거리·직경·R)과 띠철근(직경·CTC·CrossTie) 입력란이 있는 화면

Nu, M1(ns), M1(s), M2(ns), M2(s), βd, Vu, Δ

단면검토에 적용되는 부재력, 계수을 입력합니다.

단위

콘크리트 구조기준2012 : KN, m

도로교설계기준2015 : N, mm

Nu

축력을 입력합니다.

M1(ns, s)

기둥상단의 nonsway, sway 모멘트를 입력합니다.

M2(ns, s)

기둥하단의 nonsway, sway 모멘트를 입력합니다.

입력시 M2>M1 의 형태로 입력하시기 바랍니다.

βd

최대장기지속계수축력/전체계수축력의 비

Vu

전단력을 입력합니다.

Δ

층안정지수 산정에 적용되는 변위를 입력합니다.

한계상태

단면검토 및 전단검토에 적용될 한계상태하중조합을 선택합니다.

소성설계

탄성, 소성, 연성도 설계 여부를 설정합니다.

해당 입력은 극단상황한계상태1 에서만 활성화 됩니다.

축방향철근 표(1단 거리 100mm, 직경 Φ25, R 62)와 띠철근 외측 직경 Φ16·CTC 300mm, CrossTie 직경 Φ16·X축 1·Y축 1·CTC 300mm 입력 화면

철근 입력

축방향 철근, 띠철근, Cross Tie 를 입력합니다.

거리

콘크리트 표면에서 철근중심까지의 거리를 입력합니다.

1단, 2단, 3단까지 지원하며 콘크리트 표면에서 각각의 철근중심까지의 거리입니다.

직경

철근제원에 입력된 직경을 선택합니다.

철근배치

기둥 단면 형태별로 철근의 개수를 입력합니다.

철근 배치는 아래를 참고하시기 바랍니다.

R

곡선부에 배치되는 철근 개수 (원형, 트랙형 적용)

B

수평(X축) 에 배치되는 철근 개수 (사각, 트랙형 적용)

H

수직(Y축) 에 배치되는 철근 개수 (사각, 트랙형 적용)

R ’ , B ’ , H ’

중공기둥의 내공쪽에 배치되는 철근의 수

기호는 일반충실단면과 동일합니다.

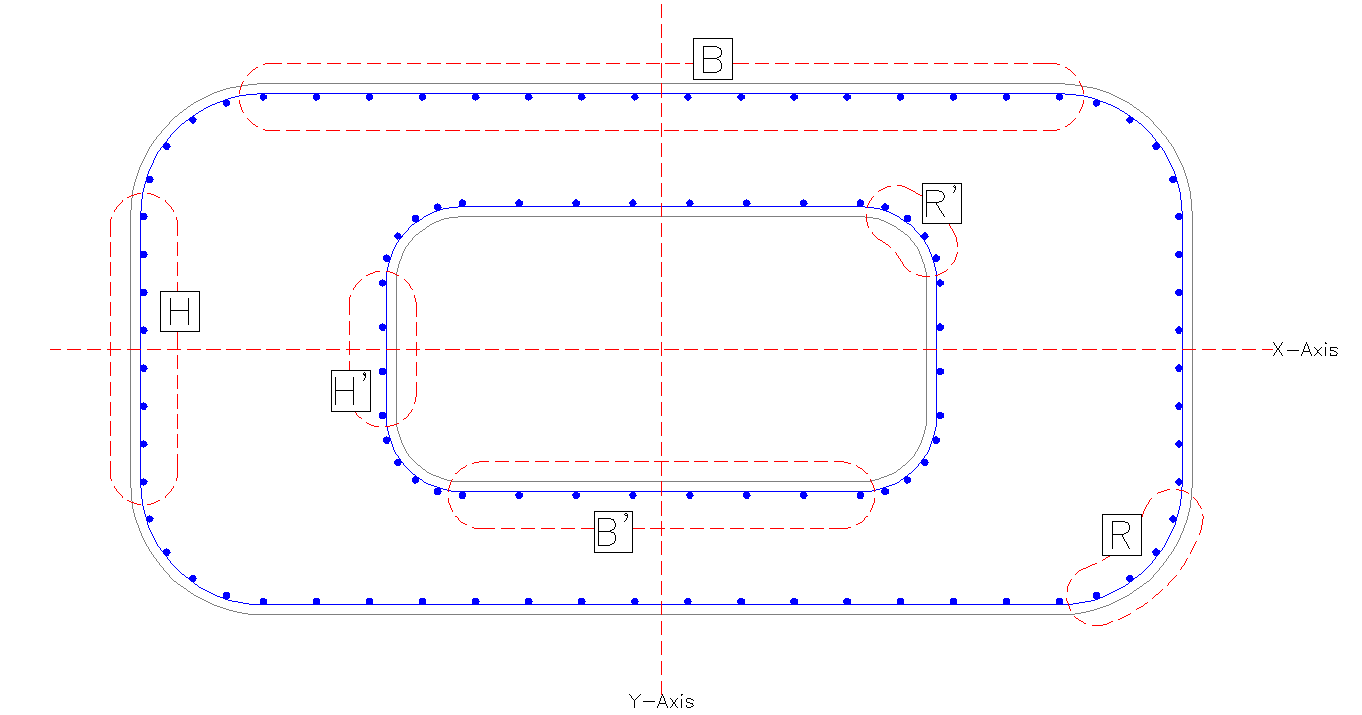

모서리가 둥근 중공 사각형 기둥 단면도로, 외측 철근 배치 구간을 B·H·R, 내측 중공부 구간을 B′·H′·R′로 표기하고 X축과 Y축 중심선을 함께 나타냄

띠철근 CTC

기둥 띠철근의 배치 CTC 를 입력합니다.

Cross Tie X축, Y축

Cross Tie 의 방향별 철근배치개수를 입력합니다.

Cross Tie CTC

Cross Tie 의 배치 CTC 를 입력합니다

3.2 설계검토 미리보기

단면검토 탭

축방향별 휨압축단면 검토 및 합성부재력 검토 미리보기를 지원합니다.

전단 검토 탭

전단 검토 및 횡방향 철근 검토 미리보기를 지원합니다.

P-M 상관도 탭

P-M 상관도 미리보기를 지원합니다.

Dxf 출력을 지원합니다.

설계단면 탭

입력된 설계단면 및 철근배치 사항을 표시합니다.

Dxf 출력을 지원합니다.

스트럿-타이모델

4.1 설계제원

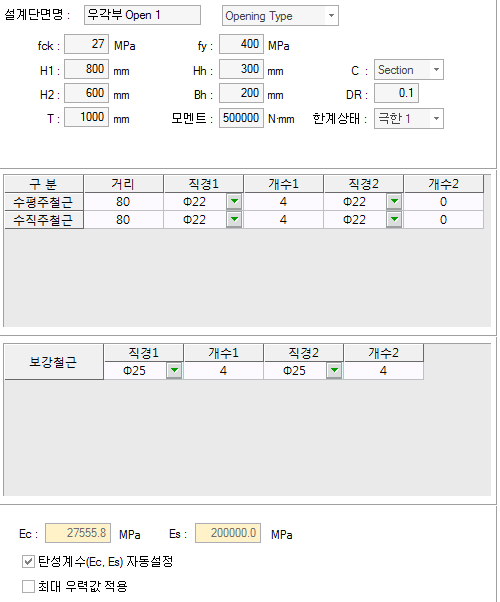

설계단면명 '우각부 Open 1', Opening Type 입력 화면으로 fck 27MPa·fy 400MPa, H1 800·T 1000mm, 수평·수직주철근 Φ22 4개, 보강철근 Φ25 4개 표시

설계단면명

단면의 명칭을 입력합니다.

Opening Type ▼

설계단면 타입을 표시합니다.

단면제원

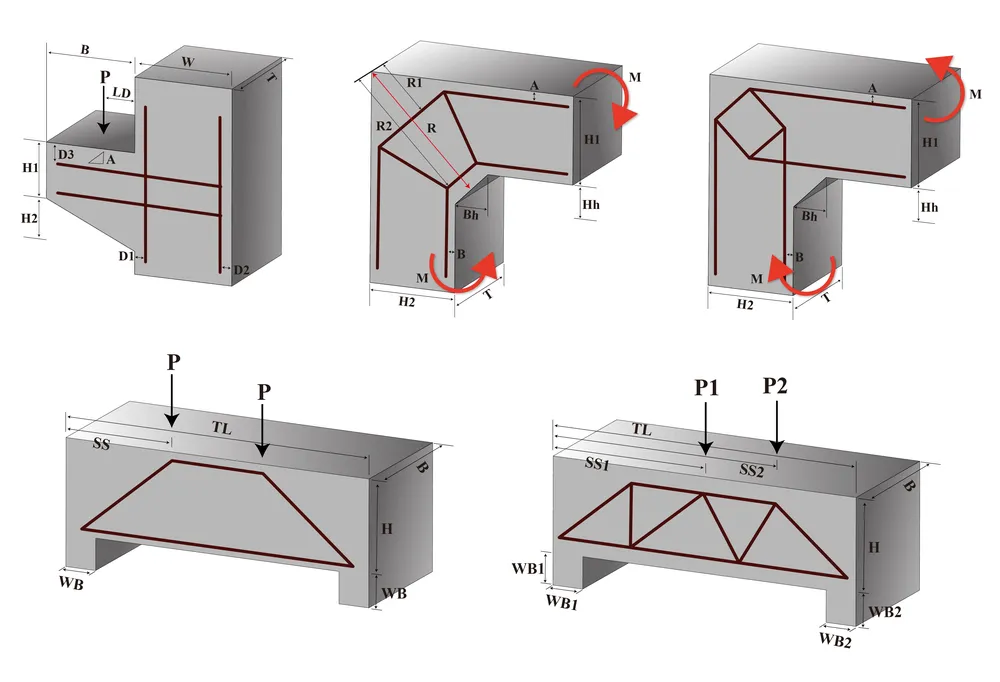

스트럿-타이모델 단면제원 삽도 5종. 코벨형 단면(B, W, H1, H2, 하중 P), 모멘트 M이 작용하는 L형 절점부 두 가지(R1, R2, H1, Hh), 하중 P·P1·P2가 재하된 깊은보(TL, SS, H, WB) 치수 기호.

각각의 입력항목은 삽도를 참고하시기 바랍니다.

fck, fy, fvy

콘크리트강도(fck), 주철근의 항복강도(fy), 전단철근의 항복강도(fvy)를 설정합니다.

모멘트, 전단력, 작용하중

단면검토에 적용되는 부재력을 입력합니다.

한계상태

단면검토 적용될 한계상태하중조합을 선택합니다.

철근 입력

설계단면명 '우각부 Open 1', Opening Type 입력 화면으로 fck 27MPa·fy 400MPa, H1 800·T 1000mm, 수평·수직주철근 Φ22 4개, 보강철근 Φ25 4개 표시

설계단면별 입력철근

브라켓

외측철근, 배측철근, 주철근, 전단철근

우각부(Open, Close)

수평주철근, 수직주철근, 보강철근

깊은보(대칭, 비대칭)

상면주철근, 하면주철근, 수직전단철근, 수평전단철근

거리

콘크리트 표면에서 철근중심까지의 거리를 입력합니다.

직경

철근제원에 입력된 직경을 선택합니다.

개수(ea)

철근의 개수를 입력합니다. 1,2 cycle 을 지원합니다.

간격

철근의 CTC 를 입력합니다.

다리수(ea)

전단철근의 다리수를 입력합니다.

Ec, Es

콘크리트 및 철근의 탄성계수를 입력합니다.

□ 탄성계수(Ec, Es) 자동 설정

설계기준에서 제시하는 콘크리트의 강도에 따른 탄성계수 및 철근의 탄성계수를 자동으로 설정합니다.

□ 최대 우력값 적용

우각부 하중에 최대 우력 적용여부를 설정합니다.

4.2 설계검토 미리보기

Modeling 탭

스트럿-타이 모델의 모델링 및 부재력 미리보기를 지원합니다.

Dxf 출력을 지원합니다.

Report 탭

스트럿-타이 모델의 계산서 미리보기를 지원합니다.

말뚝기초

5.1 설계제원

강관말뚝 설계단면 입력 화면으로 설계단면명, 내부굴착강관말뚝 선택, D·t·fy·L·t'·Es 입력칸과 허용응력설계법 체크, 설정·말뚝특성치·유한장말뚝 버튼

설계단면명

단면의 명칭을 입력합니다.

내부굴착강관말뚝 ▼

말뚝 종류를 선택합니다.

타입강관말뚝 ▼

도로교설계기준해설(2008)에 따른 말뚝시공방법을 선택합니다.

단면제원

강관말뚝 3종 단면 제원 삽도: 부식두께(t')와 두께 t를 표시한 강관, 두께 t의 강관, 축방향철근과 띠철근을 배치한 속채움 단면으로 각각 길이 L과 직경 D 표기

각각의 입력항목은 삽도를 참고하시기 바랍니다.

Es, fck, fy, fvy,

강간말뚝의 항복강도(fy), 강재의 탄성계수(Es)를 설정합니다.

현장타설말뚝에서는 콘크리트강도(fck), 주철근의 항복강도(fy), 전단철근의 항복강도(fvy)를 설정합니다.

<설정>

'설정' 대화상자로 말뚝 이음시 허용응력 감소 0.05, 말뚝이음 적용길이 15000mm 입력란과 '가상콘크리트 단면 응력검토', 'ft(휨 인장응력)검토시 최소축력 적용' 체크박스, 확인·취소 버튼

□ 말뚝 이음시 허용응력 감소

말뚝본체의 응력검토시 말뚝이음에 의한 허용하중 감소율을 설정합니다.

□ 말뚝이음 적용길이

말뚝본체의 응력검토시 말뚝이음에 의한 허용하중 감소율을 적용하는데 기준이 되는 말뚝이음 길이를 설정합니다.

□ 가상콘크리트 단면 응력검토

말뚝머리 하중조건에 따라 가상 철근콘크리트단면을 가정하여 콘크리트와 철근의 응력에 대한 검토를 설정합니다. 콘크리트구조기준2012인 경우 검토가능합니다.

□ ft(휨 인장응력)검토시 최소축력 적용

인장응력 산정시 최소축력을 적용하여 응력검토를 수행합니다.

'설정' 대화상자에서 가상콘크리트 단면 응력검토, 최소전단철근량 검토, 극단상황한계상태 I 현장타설말뚝 철근비 체크 항목과 확인·취소 버튼

□ 최소전단철근량 검토

최소전단철근량을 검토를 설정합니다. 전단보강이 필요한 경우는 옵션과 무관하게 최소전단철근 검토가 수행됩니다.

□ 극단상황한계상태Ι 현장타설말뚝 철근비

극단상황한계상태 검토시 현장타설말뚝철근비의 철근비(도.한 2015 5.12.10.5)를 검토하며 체크 해제시 극단상황한계상태 철근비(도.한 2015 8.10.3.3)로 검토합니다.

<말뚝특성치>

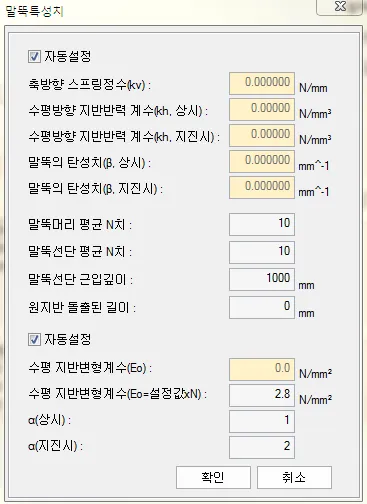

말뚝특성치 대화상자로 자동설정 체크, 축방향 스프링정수(kv), 수평방향 지반반력 계수(kh, 상시·지진시), 말뚝의 탄성치(β), 말뚝머리·말뚝선단 평균 N치 10, 말뚝선단 근입깊이 1000mm, 수평 지반변형계수(Eo), α(상시) 1·α(지진시) 2 입력란

□ 자동설정 적용

말뚝의 특성치 계산에 대해서 도로교설계기준 해설(2008) 5.8.8에 제시된 식을 이용하여 말뚝특성치(말뚝의 축방향 스프링정수, 수평방향 지반반력계수, 말뚝의 탄성치, 수평지반변형계수)를 자동계산 설정합니다.

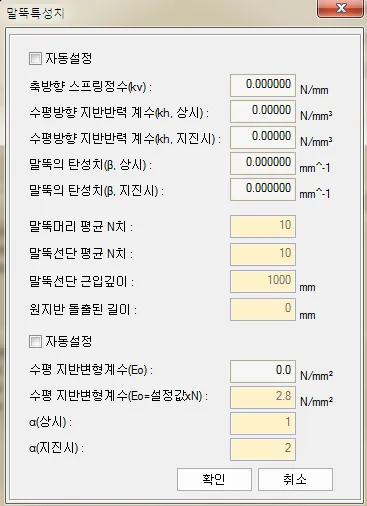

말뚝특성치 대화상자로 자동설정 체크박스와 축방향 스프링정수(kv), 수평방향 지반반력 계수(kh, 상시·지진시), 말뚝의 탄성치(β), 말뚝머리·말뚝선단 평균 N치, 말뚝선단 근입깊이, 수평 지반변형계수(Eo), α 값 입력란이 있음

□ 자동설정 미적용

말뚝의 축방향 스프링정수,수평방향 지반반력계수, 말뚝의 탄성치, 수평지반변형계수에 대해서 수동입력 합니다.

유한장 말뚝

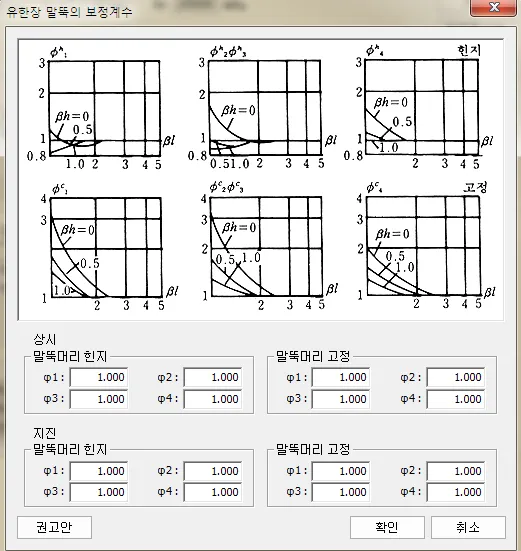

‘유한장 말뚝의 보정계수’ 대화상자로, 상단에 βl·βh에 따른 φ1~φ4 보정계수 그래프(힌지·고정)가 있고 하단에 상시·지진별 말뚝머리 힌지/고정의 φ1~φ4 입력란과 권고안·확인·취소 버튼이 있음

유한장 말뚝의 경우 축직각방향 스프링정보의 보정계수를 설정합니다. 검토에 적용되는 부재력, 계수을 설정합니다.

PHC 제원

PHC제원 대화상자로 fck, Ec, 유효프리스트레스(본체·두부), 두부의 범위, 콘크리트 환산단면적, 환산단면 2차 모멘트, 환산단면계수, 종별(B) 입력란 표시

PHC말뚝의 제원을 입력합니다.

말뚝배치

말뚝배치 입력 화면으로 말뚝열수 3열 선택과 A1·A2·A3 열별 간격(650, 1300, 1300), 본수(10), 각도(0) 입력표

말뚝열수 : 교대 단면상의 말뚝의 본수를 설정합니다.

간격 : 교대 단면상의 말뚝의 간격을 입력합니다.

A1 : 기초 최외측에서 말뚝까지의 거리를 입력합니다.

A2, A3, A4… : 말뚝 중심간 거리를 입력합니다.

본수 : 교대 횡방향 말뚝의 본수를 입력합니다.

각도 : 말뚝의 경사각을 입력합니다.

단위

콘크리트 구조기준2012 : KN, m

도로교설계기준2015 : N, mm, KN, m

기초 중심에서의 작용력 입력

극한·극단I·극단II·사용(안정성)·사용(사용성) 탭과 combo개수 3 설정이 있는 작용력 입력표로, 구분·V·M·H·비고 열에 combo1~combo3 행이 입력된 화면

작용력삽도 추가

말뚝기초 작용력 삽도로, 기초 상부 중심에 모멘트 M, 연직력 V, 수평력 H가 표시되고 말뚝도심 1.950, 말뚝 간격 650·1.300·1.300·650 치수가 기입된 단면도

combo개수 : 검토 할 case의 개수를 설정합니다.

V : 기초중심에서의 횡방향 길이가 고려된 수직력(연직방향+)을 입력합니다.

M : 기초중심에서의 횡방향 길이가 고려된 모멘트(시계방향+)를 입력합니다.

H : 기초중심에서의 횡방향 길이가 고려된 수평력(좌->우방향 +)을 입력합니다.

비고 : 계산서에 비고란에 출력되는 표기를 입력합니다.

단위

콘크리트 구조기준2012 : KN, m

도로교설계기준2015 : N, mm, KN, m

허용지지력, 허용인발력

구분(사용한계상태·극한한계상태·극단상황한계상태)별 허용지지력(N/본)과 허용인발력(N/본)을 입력하는 표

안정검토시 고려되는 허용지지력, 허용인발력을 입력합니다.

단위

콘크리트 구조기준2012 : KN, m

도로교설계기준2015 : N, mm, KN, m

철근 입력

축방향철근 1~3단의 거리(mm)·직경·R 입력표와 띠철근외측의 직경·CTC 입력란, 1단에 100, Φ22, 20 및 Φ16, 300 입력

축방향 철근, 띠철근을 입력합니다.

거리

콘크리트 표면에서 철근중심까지의 거리를 입력합니다.

1단, 2단, 3단까지 지원하며 콘크리트 표면에서 각각의 철근중심까지의 거리입니다.

직경

철근제원에 입력된 직경을 선택합니다.

R

곡선부에 배치되는 철근 개수

띠철근 CTC

기둥 띠철근의 배치 CTC 를 입력합니다.

5.2 설계검토 미리보기

입력정보 및 설계검토 탭

안정성 설계검토와 본체 설계검토 미리보기를 지원합니다. .

단면검토 탭

현장타설말뚝의 단면 검토 미리보기를 지원합니다.

전단 검토 탭

현장타설말뚝의 전단 검토 및 횡방향 철근 검토 미리보기를 지원합니다.

말뚝배치 정보

입력된 말뚝배치 사항을 표시합니다.

Dxf 출력을 지원합니다.

GFRP 보강근 설계기준

GFRP 보강근 설계기준 KDS 24 50 05

GFRP(Glass Fiber-Reinforced Polymer) 보강근은 철근을 대체할 수 있는 비금속 보강재로, 도로교 콘크리트 바닥판과 방호울타리 등 구조물에 적용 가능하도록 "KDS 24 50 05 GFRP 보강근용 콘크리트교 설계기준"이 제정되었습니다.

해외에서도 ACI 440.1R-15, ACI 440.11-22, ERRATA for AASHTO LRFD Bridge Design Guide Specifications for GFRP-Reinforced Concrete, Second Edition 등의 기준을 통해 GFRP 보강근 활용이 확대되고 있습니다.

GFRP를 적용한 설계가 가능할 수 있도록 기준 및 "GFRP 보강근용 구조물 설계 예제집(한국도로공사, 2025.7)"을 참조하여

RcGhostDesign 에서 "KDS 24 50 05 GFRP 보강근용 콘크리트교 설계기준"을 지원합니다.

단철근 단면 에 한하여 지원되며 기본 입력 및 설정은 휨단면(단철근) 과 동일합니다.

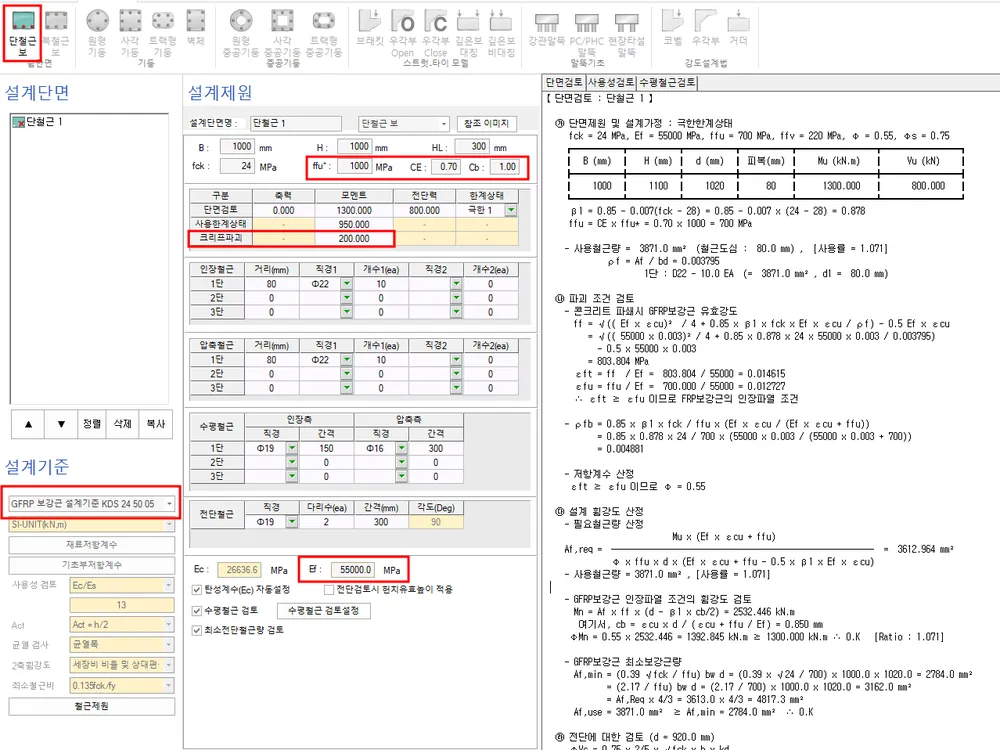

단철근 보 설계 화면으로, 설계제원의 ffu·CE·Cb 입력란과 크리프파괴 모멘트 200.000, 설계기준 'GFRP 보강근 설계기준 KDS 24 50 05' 선택, Ef 55000.0 MPa 및 우측 단면검토 계산서가 표시된 모습

기준 적용 및 사용 범위

지원 기준: KDS 24 50 05 GFRP 보강근용 콘크리트교 설계기준

지원 단면: 단철근 단면에 한정

제한 사항:

  • 하중 단위 및 저항계수(Φ) 직접 입력 불가
  • 복합보강(예: 인장GFRP + 압축철근, 주철근GFRP + 전단철근 등)은 미지원
  • 처짐 검토는 미지원 (별도 해석 필요)

GFRP 설계에서 추가된 주요 입력 항목

  • ffu* : GFRP보강근의 보장인장강도(MPa)
  • CE : GFRP 보강근 종류 및 노출환경에 따른 환경감소계수
  • Cb : 부착감소계수
  • Ef : GFRP 보강근 탄성계수
  • Ms,sus : 크리프파괴 한계상태 검토를 위한 지속하중모멘트
이 페이지가 도움이 되었나요?
RcGhost — 이 내용을 AI Q&A에 물어보기
