일반사항

개요

여기에서는 일반적인 입ᆞ출력 방법, 환경설정, 화면 제어 방법 등에 대하여 설명합 니다.( 한길 아이티에서 보급하는 제품중 ATypeDesign 에 해당됩니다.)

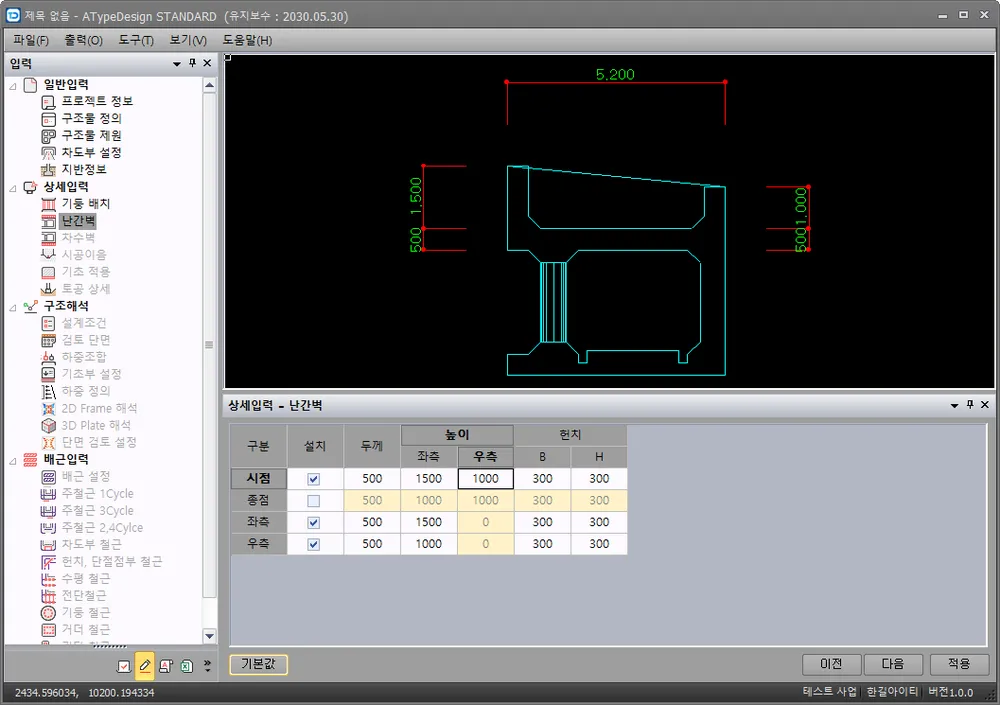

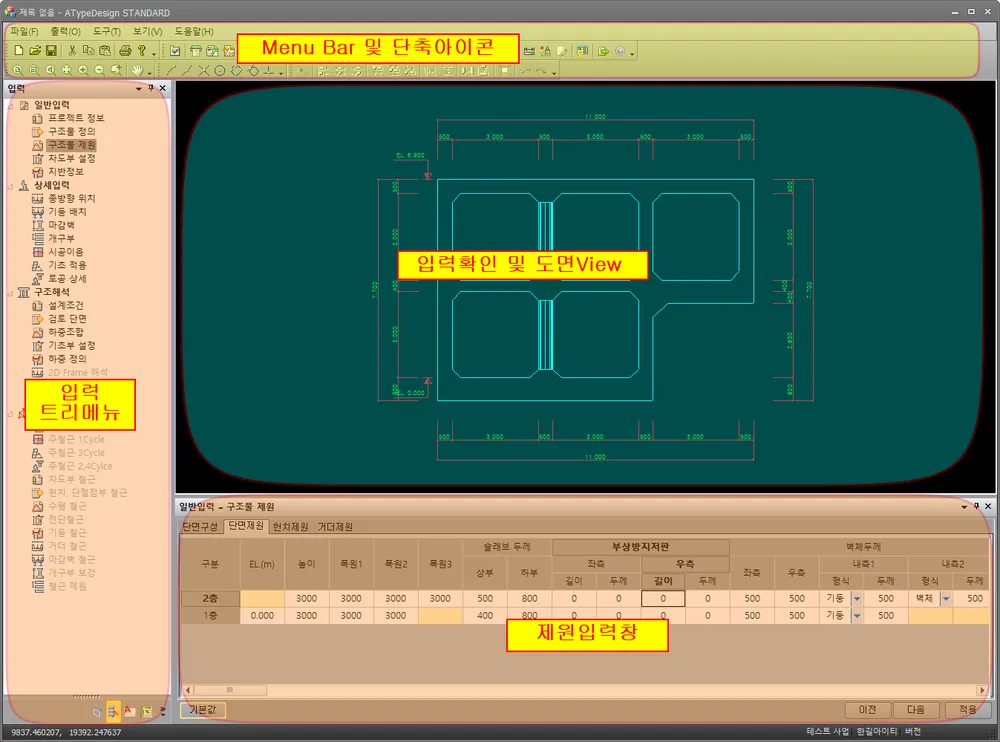

풀다운 메뉴 및 단축아이콘 메뉴

ATtypeDesign 의 모든 기능을 불러낼 수 있으며 아이콘 메뉴는 아이콘을 기억하여 빠르게 명령을 수행할 수 있습니다.

입력결과 확인창

항목별 세부 입력창에 DATA 를 입력하면 실시간으로 화면에 반영됩니다. 화면에 표시되는 내용은 대부분의 조건에서 실제 스케일로 작성되므로 사용자 입력 결과를 즉시 확인할 수 있게 되어 입력오류를 사전에 방지합니다.

제원입력창

메뉴에 해당하는 제원을 입력하는 창으로 메뉴에 따라 구성이 상이하게 적용되어 제원의 입력 및 DATA 의 추가/삭제 및 별도의 입력창을 팝업 시키는 버튼 등 으로 구성됩니다.

[기본값] 은 해당 메뉴에 대한 입력초기값을 반영하는 항목이며 입력완료후 이전메뉴의 변경사항으로 입력항목이 변경되는 등의 반영시에도 기본값 버튼으로 입력그리드 및 항목을 초기화합니다.

[이전]/[다음] 버튼은 해당화면에 입력사항을 모두 적용시킨 후에 다음항목 혹은 이전항 목으로 이동하는 역할을 수행합니다.

[적용] 버튼은 입력 즉시 화면에 적용되지 않는 사항을 즉시 적용시킵니다.

입력트리메뉴

실제 설계 DATA 입력창을 설계진행 순서에 맞추어 구성한 것으로 이곳의 각 항목 을 순차적으로 모두 입력하면 설계가 끝나게 됩

대분류아이콘

실제 설계 DATA 입력창을 설계진행 순서에 맞추어 구성한 것으로 이곳의 각 항목 을 순차적으로 모두 입력하면 설계가 끝나게 됩니다.

시작: ATypeDesign 을 초기실행 메뉴트리를 실행합니다.
입력: 기본설정,일반입력,상세입력,구조계산,배근입력 메뉴트리를 실행합니다.

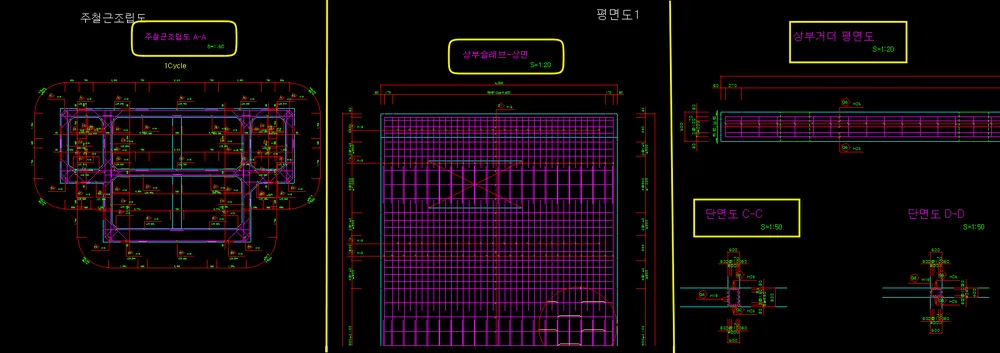

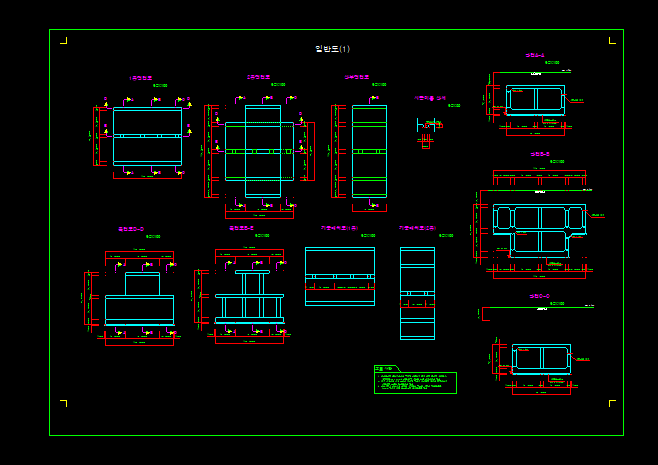

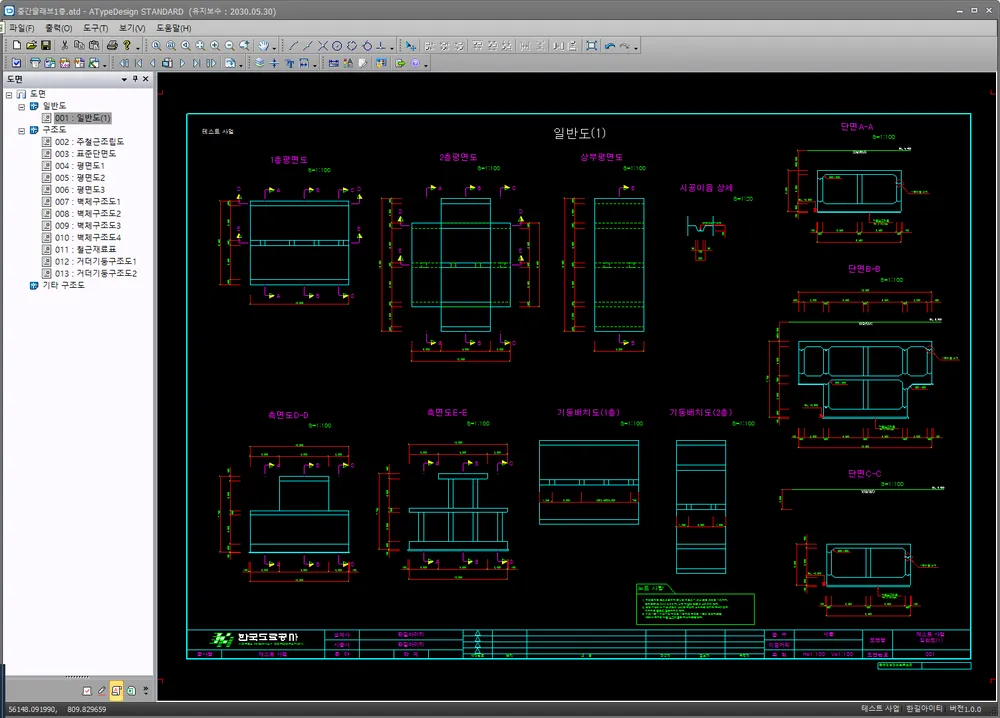

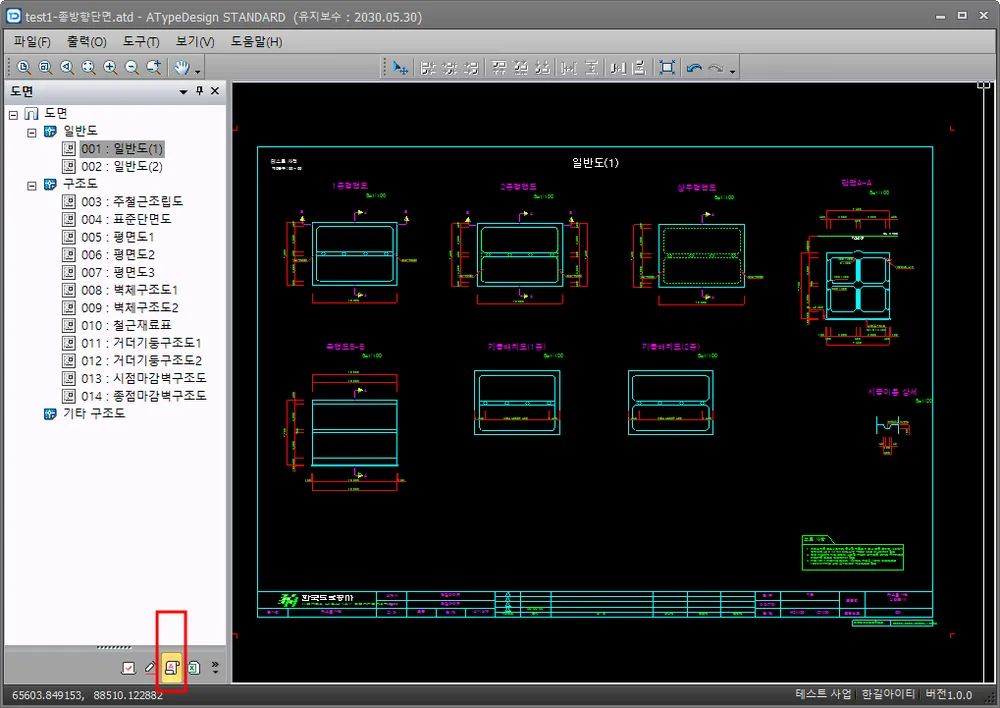

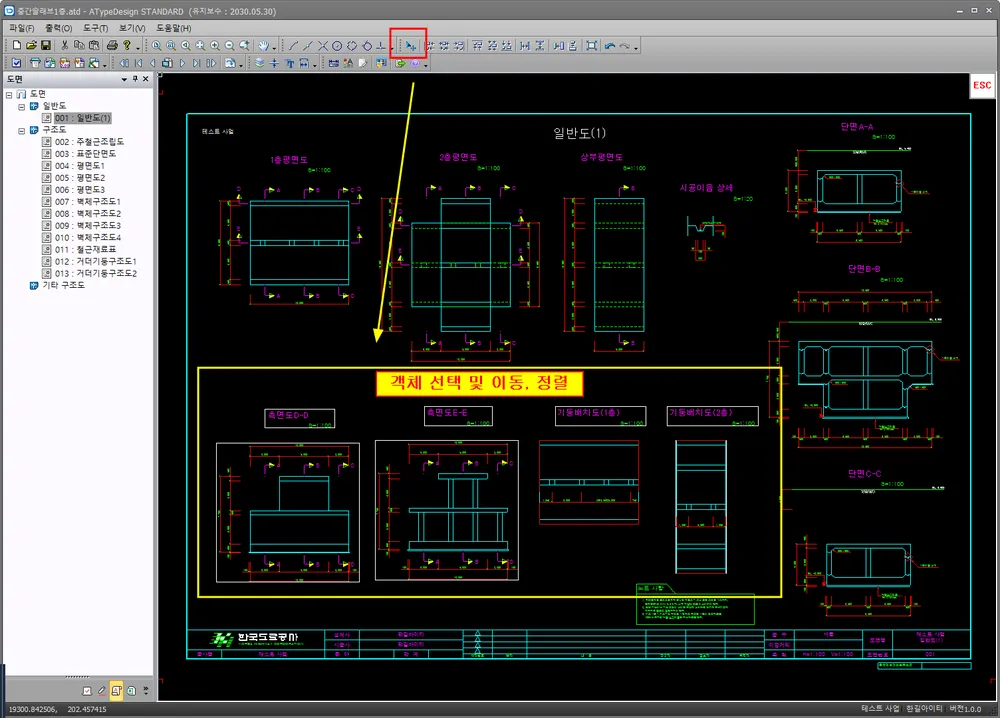

도면: 입력메뉴트리에서 입력한 DATA 로 도면을 생성하며 도면메뉴트리를 실행 합니다.

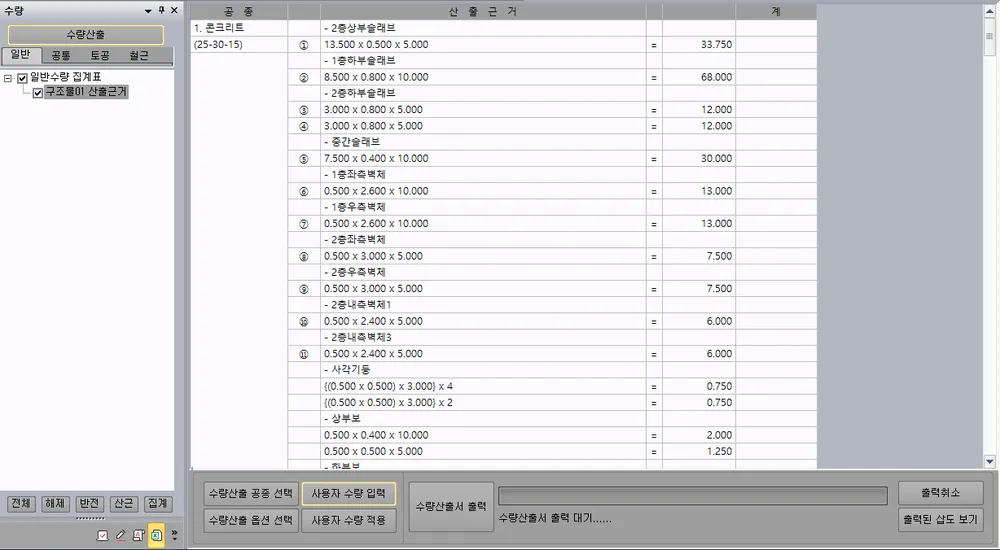

수량: 입력메뉴트리에서 입력한 DATA 로 수량메뉴트리를 실행합니다

입력방식

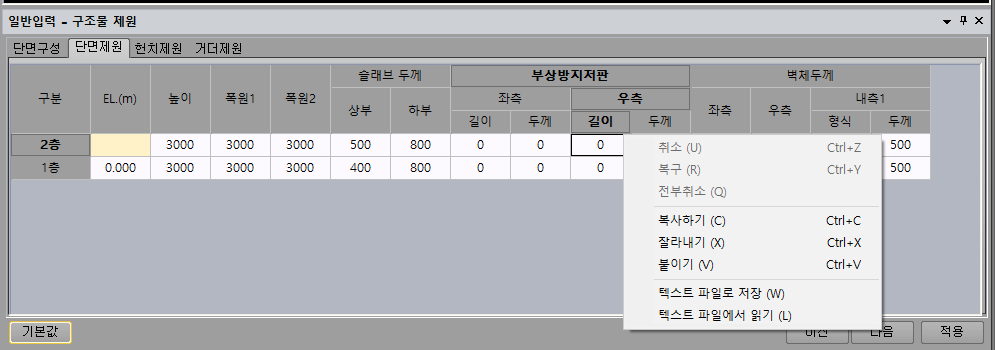

기본 다이얼로그 입력방식

모든 다이얼로그 입력에 유효합니다.

다이얼로그 고정

현재의 다이얼로그를 프로그램의 크기에 맞게 최대로 늘려주면 현재 보이는 뷰와 간섭이 되지 않도록 뷰 영역크기를 수정합니다.

다이얼로그 위치 초기화

현재의 다이얼로그를 최초 위치인 하단 가운데로 이동시키면 다이얼로그 고정버튼 ( )이 눌려진 경우 뷰 윈도우 크기를 새로 조정합니다

복사하기 : Ctrl + C

엑셀과 동일하게 복사하고 싶은 행열을 드래그로 선택하여서 복사할 수 있습니다.

잘라내기 : Ctrl + X

엑셀과 동일하게 복사하고 싶은 행열을 드래그로 선택하여서 잘라낼 수 있습니다.

붙여넣기 : Ctrl + V

엑셀과 동일하게 붙여넣고 싶은 셀에 위치하고 붙이기를 할 수 있습니다.

수식입력

입력 셀에 먼저 “ =” 를 입력하면 엑셀에서처럼 수식의 입력이 가능하며 계산된 결과값이 입력됩니다.

취소 : Ctrl + Z

수정한 내용을 취소할 수 있습니다.

10 개를 수정했다면, Ctrl+Z 을 10 번 클릭하시면, 모두 이전 작업을 취소할 수 있습니다.

다만 수정내용의 취소는 현재의 입력창에서만 가능하며 다른탭 또는 다른메뉴로 이동시에는 취소가 불가합니다.

복구 : Ctrl + Y

취소(Ctrl+Z) 한 내용을 복구할 수 있습니다.

10 개를 복구했다면, Ctrl+Y 을 10 번 클릭하시면, 모두 이전 취소 작업(Ctrl+Z)을 복구할 수 있습니다.

이전 작업을 전부 취소할 수 있습니다.

스크롤-줌

입력결과 확인창에서 마우스 휠버튼을 위로 돌립니다.

스크롤-줌아웃

입력결과 확인창에서 마우스 휠버튼을 아래로 돌립니다.

스크롤-화면이동

입력결과 확인창에서 마우스 휠버튼을 누른 채로 움직입니다.

Menu Bar

풀다운메뉴

상단의 메뉴바를 통한 동작 및 설정을 수행합니다.

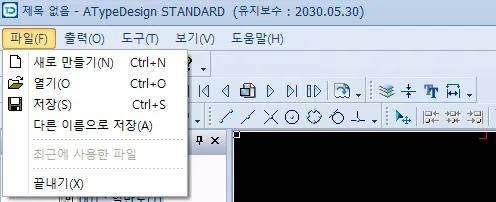

파일

파일에 대한 일반사항을 설정하는 단계입니다.

새파일/열기/저장/다른 이름으로 저장/끝내기

일반적인 윈도우 어플리케이션과 동일한 기능으로 프로젝트 파일을 여닫을 수 있습 니다. ATypeDesign 의 프로젝트 파일은 확장자 atd 로 저장됩니다.

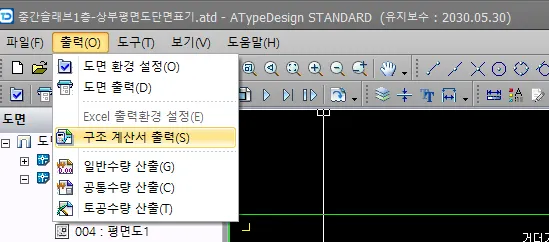

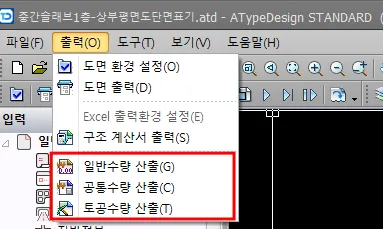

출력

완성된 설계 성과물을 생성할 수 있습니다. 설계도면은 DXF/DWG로 생성되며 수량산출서와 구조계산서는 XLS(엑셀)파일로 생성됩니다. 자세한 사항은 “출력사항”을 참조하세요.

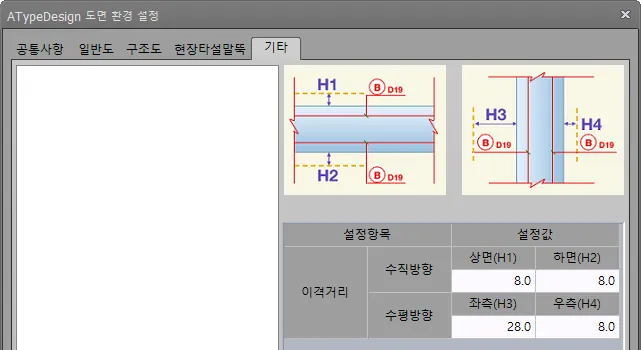

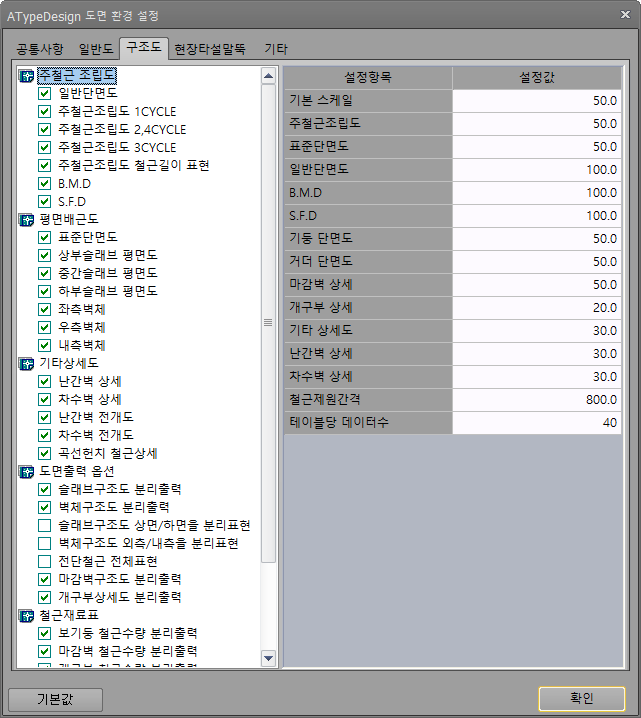

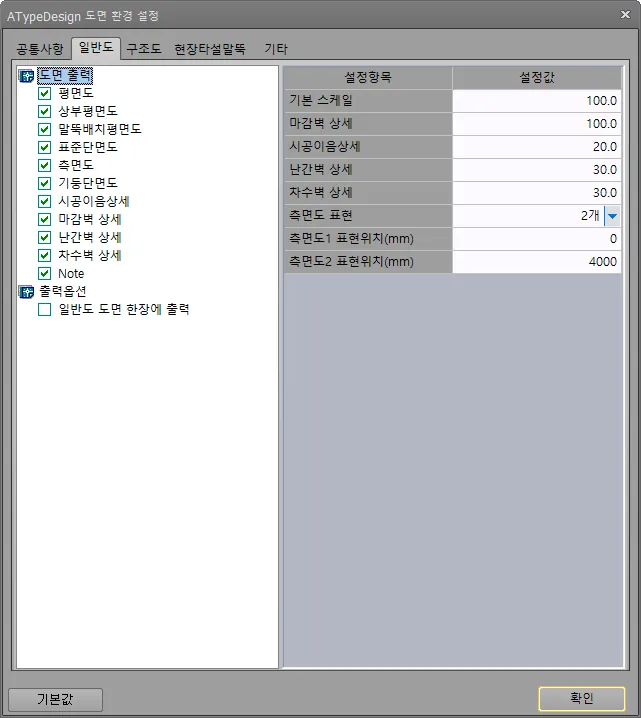

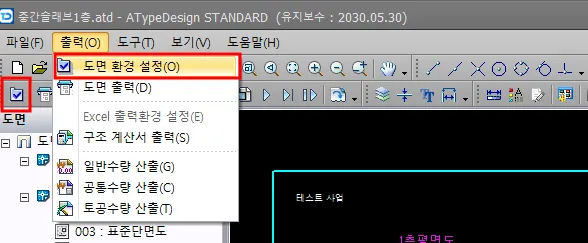

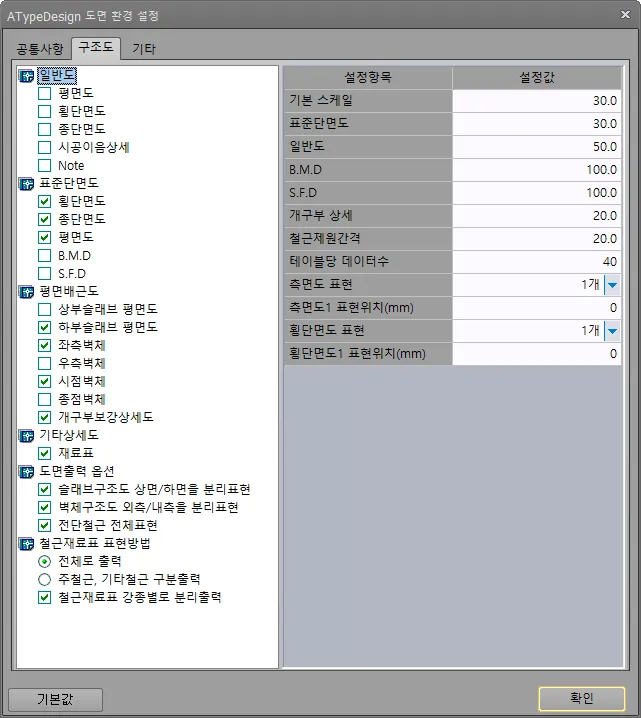

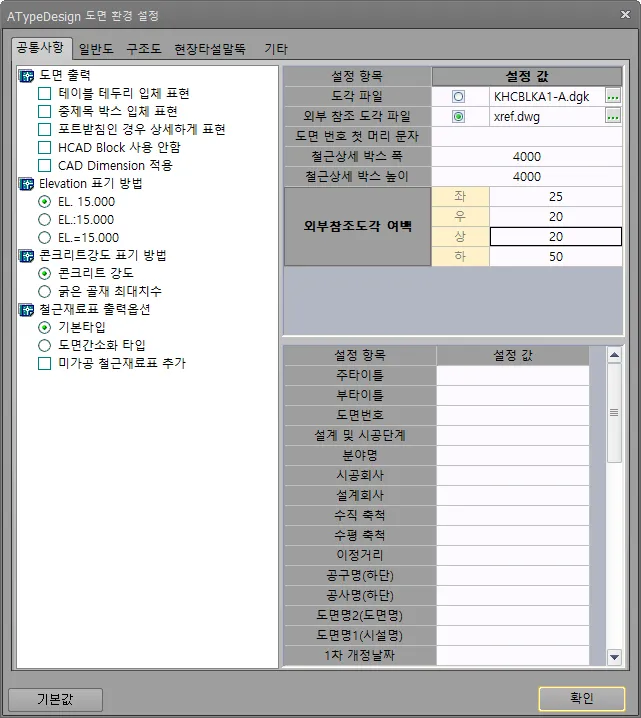

도면환경설정

도면의 구성 및 구성요소에 대한 설정을 할 수 있습니다.

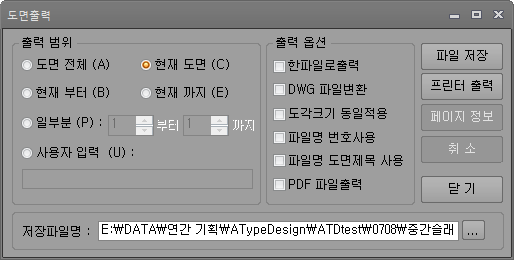

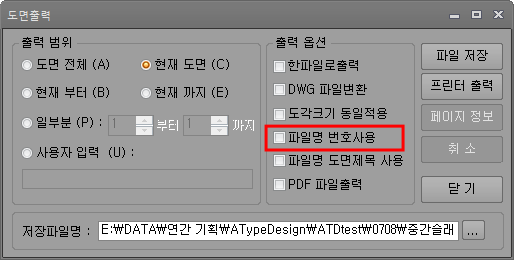

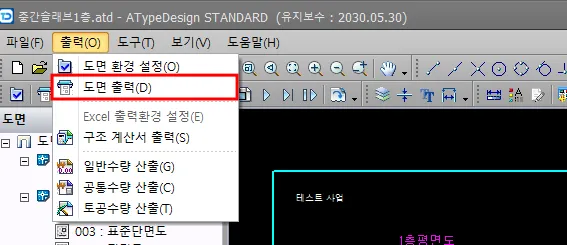

도면출력

전체 or 지정한 도면 파일을 DXF/DWG로 저장합니다. 도면 전체를 한 파일로 저장 할 수 있으며 파일명을 사용자가 지정하여 임의의 디렉토리에 저장할 수 있습니다.

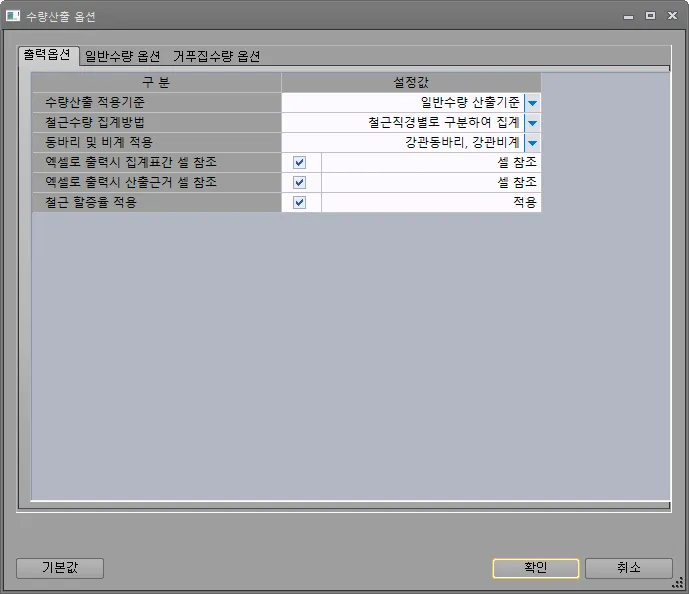

구조계산서/수량산출서 출력

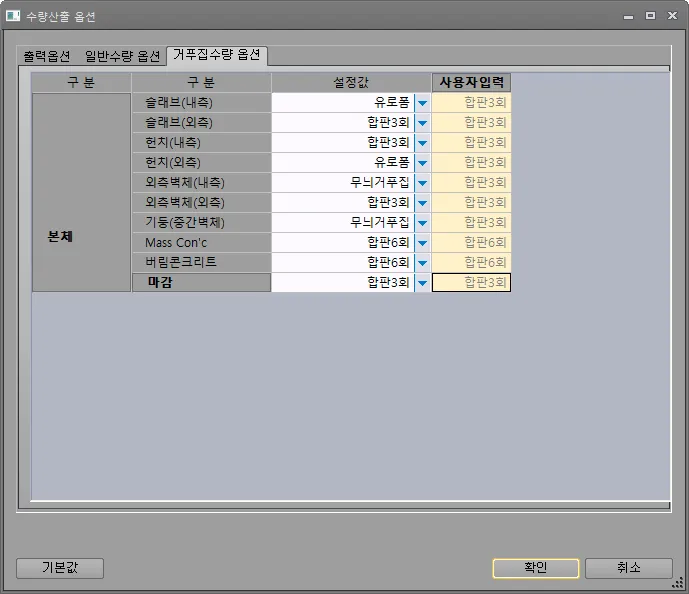

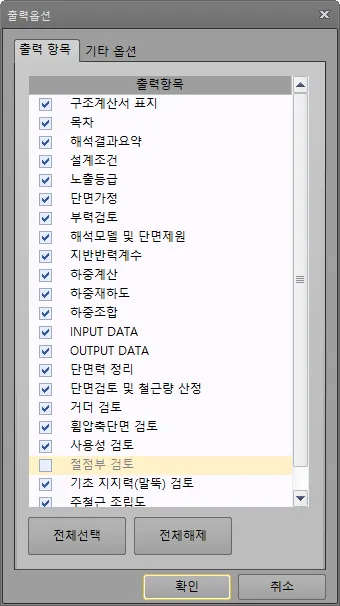

구조계산서와 수량산출서를 XLS파일로 저장합니다. 출력 옵션에 따라 선택항목만 출력할 수 있습니다.

도구

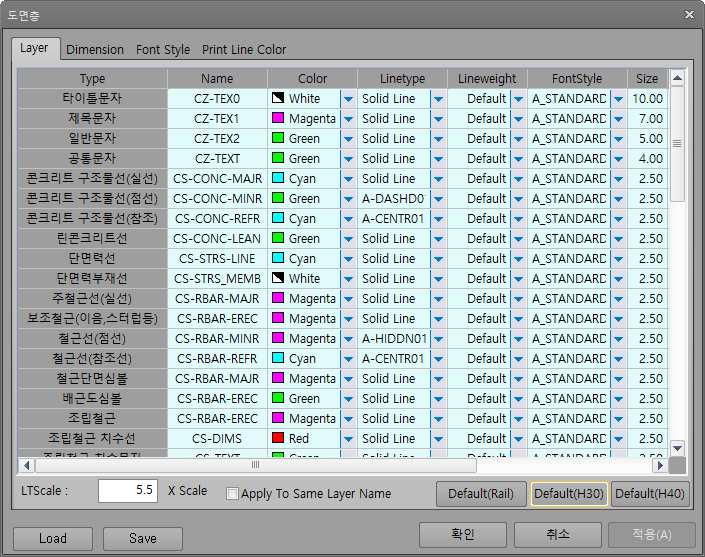

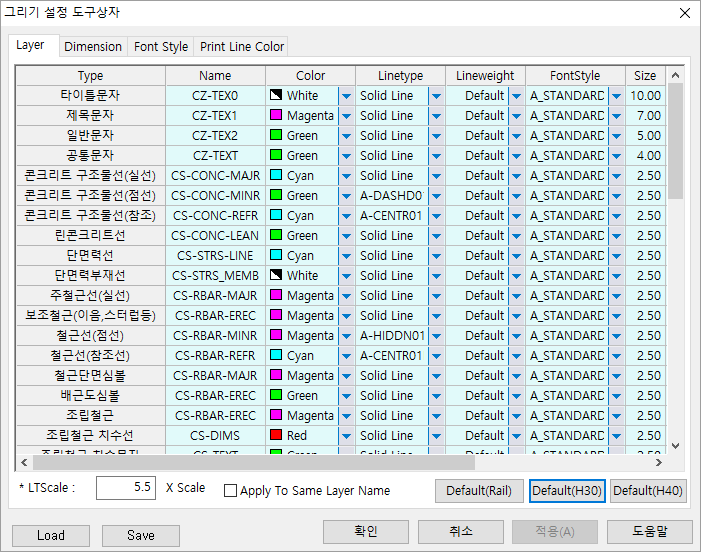

도면형식 - 도면층 : 레이어 이름, 문자색, 라인색, 라인종류, 폰트스타일, 크기, 폭, 출력 등의 옵션을 설정할 수 있습니다. 철도 권고안과 HCAD(3.0/4.0)을 기본으로 하는 권고안 으로 설정할 수 있습니다.

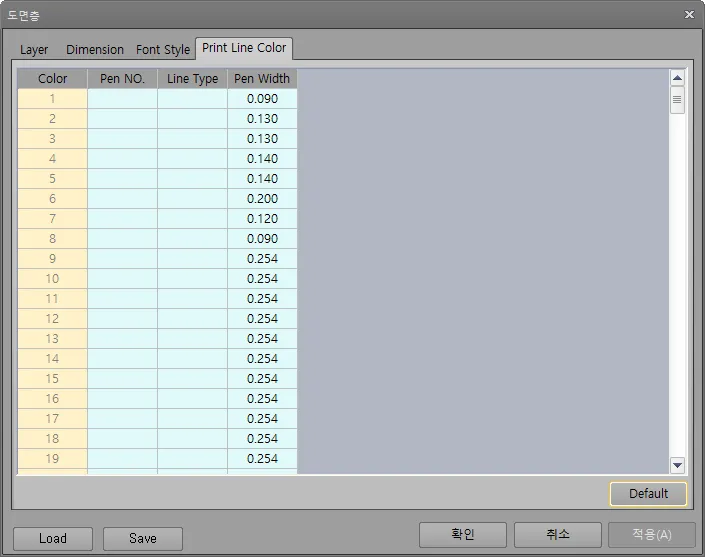

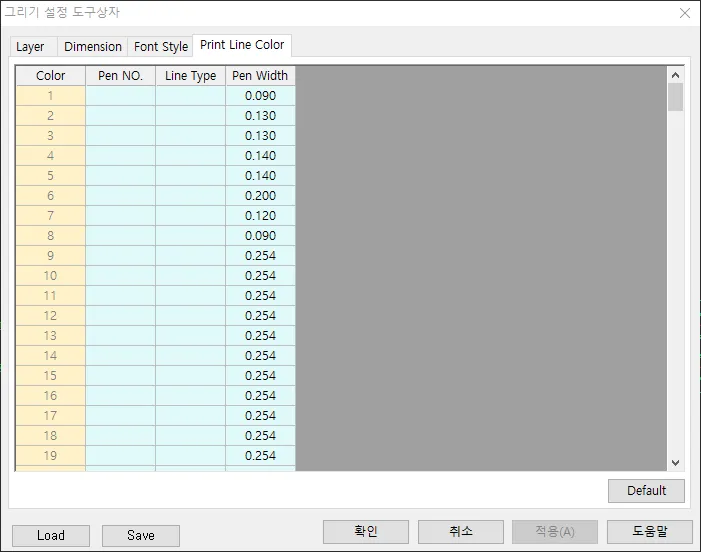

도면형식 - 선두께 : 자체 인쇄 할 경우의 두께를 설정합니다.

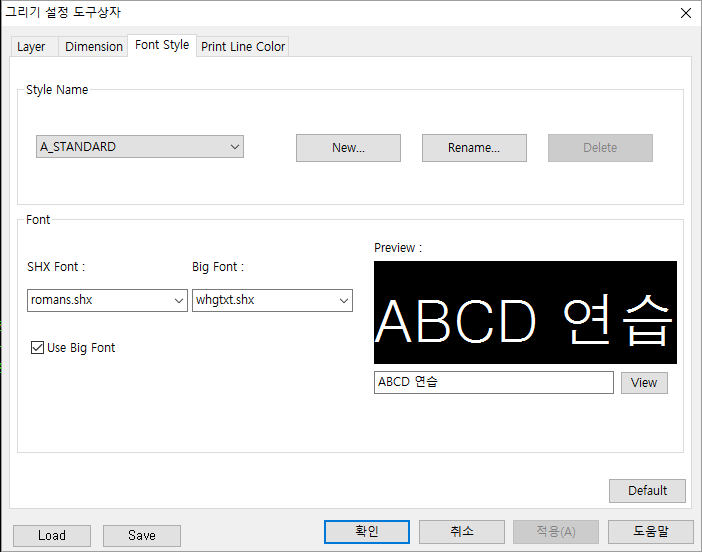

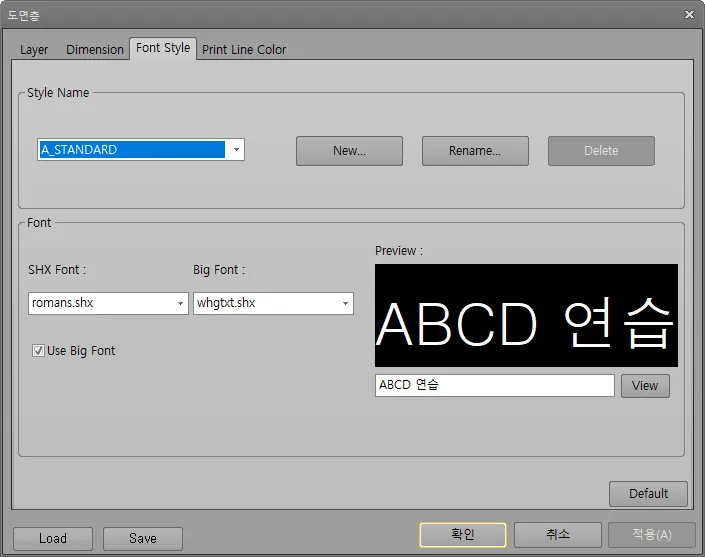

도면형식 - 문자스타일 : 폰트는 윈도우 지원 폰트, AutoCAD 지원폰트(SHX 폰트) 모두를 지원합니다.

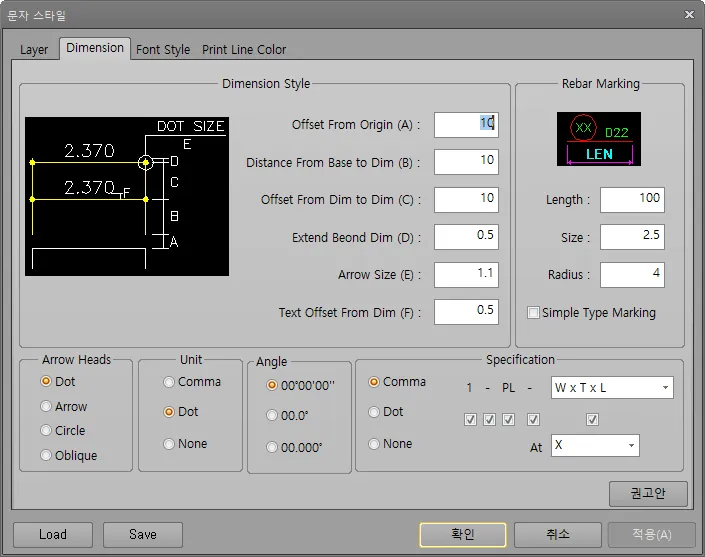

도면형식 - 치수스타일 : 치수선 제원 및 치수 문자 형식을 정의할 수 있습니다.

치수표기시의 설정, 숫자표기시 1000단위의 표현, 철근마킹에 대한 설정 등을 적용할 수 있습니다.

객체스냅

도구의 거리측정을 이용하여 도면을 보여주는 화면에서 거리측정시 스냅기능이며 캐드와 동일합니다.

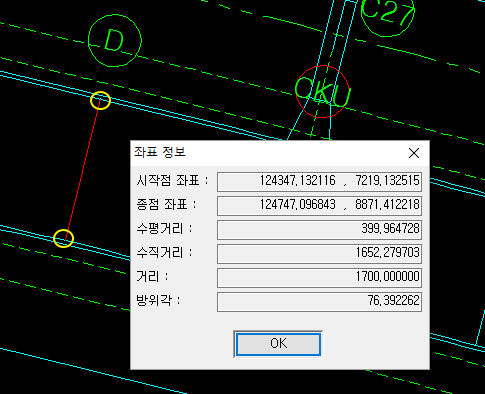

거리측정 : 두 점 사이의 시작점 좌표, 종점 좌표, 수평ㆍ수직거리, 거리, 방위각 등을 측정합니다. 아이콘 클릭 후 객체스냅을 이용하여 두 점을 선택하면 됩니다.

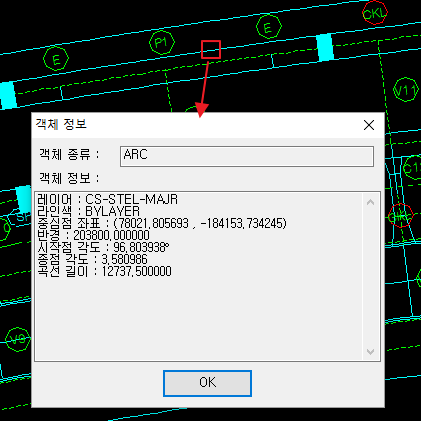

객체정보 : 선택한 선(Line, Arc 등), 문자 등의 상세 정보를 보여 줍니다. 아이콘 클릭 후 화면에 원하는 엔티티를 선택하면 됩니다.

설정

프로그램의 실행에 필수적인 설정을 선택합니다. 프로그램의 정상적인 실행에 영향을 주는 설정은 아래와 같습니다.

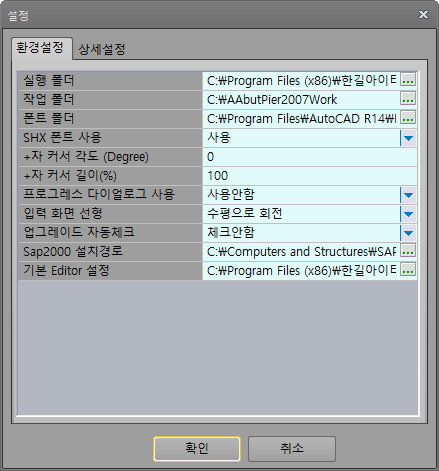

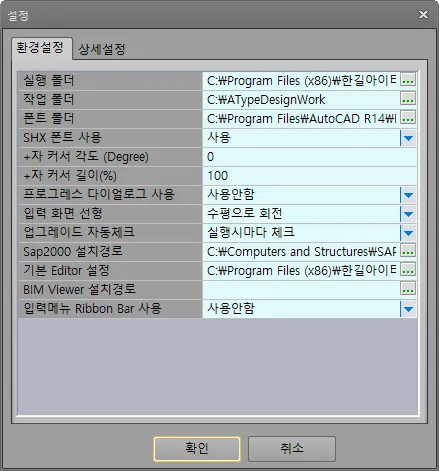

<환경설정>

실행 폴더: 실행 폴더를 설정합니다. (실행 파일들이 있는 폴더)

실행 폴더를 정확하게 설정하지 않으면, <기초 자료 설정> 등의 기본값이 빈 값이 나올 수 있습니다.

작업 폴더: 작업 폴더를 설정합니다.<파일 열기> 등을 하면 기본으로 이 작업 폴더가 열립니다.
폰트폴더: 프로그램에서 사용하는 폰트(SHX 폰트) 폴더를 설정합니다.

윈도우 폰트는 자동으로 설정됩니다. 도면에서 사용되는 SHX 폰트는 이 폴더에서 직접 읽어서 AutoCAD와 꼭같이 보여주며, SHX 폰트가 존재하지 않을 경우 윈도우 폰트로 자동 설정됩니다

shx 폰트 사용: 프로그램에서 사용하는 폰트(SHX 폰트) 를 설정합니다.

shx 폰트폴더가 정상적으로 적용되지 않았을때는 입력확인창에 글자가 안나올 수 있습니다.

이때는 입력확인창에서 키보드의 F11 키를 누르거나 해당 옵션을 적용안함으로 설정하십시오.

+자 커서: +자 커서의 각도를 설정합니다.
+자 커서 길이: +자 커서의 길이를 화면상의 비율로 설정합니다.
프로그래스 다이얼로그 사용: 프로그래스 다이얼로그를 사용할 것인지를 설정합니다. 프로그래스 다이얼로그를 사용하지 않으면 상황 바(status bar-화면 하단) 에만 진행사항이 나타납니다.

* 프로그래스 다이얼로그를 사용하면, 작업 중간에도 작업을 [취소]할 수 있습니 다.

입력화면 선형

<수평으로 회전> - 입력화면에 표현되는 평면도를 X 축으로 평행하게 회전한 상태(기본값)로 보여줍니다.

<회전 안함> - 회전안한 상태(실제 좌표 표현)로 보여줍니다. 좌표점검, 선형 점검시에 유용합니다

업그레이드 자동체크 : AUpdate 를 사용한 업그레이드주기등을 설정합니다.
Sap2000 설치경로: Sap 자동실행에 사용되는 Sap2000 의 위치를 설정합니다. SAP2000 7.4X 버전을 지원합니다. 반드시 SAP2000.EXE 가 위치하는 폴더를 선택하셔야만 합니다.
기본 Editor 설정: 기본값으로는 설치폴더의 AEdit 로 설정되며, 사용자 임의의 Edit 프로그램을 설정하실 수 있습니다.
BIM Viewer 설치경로: BIM Viewer 모듈이 반영된 경우 BIM Viewer를 호출하기 위해 설치폴더를 지정합니다.
입력메뉴 Ribbon Bar 사용: Ribbon Bar사용을 위한 설정이나 TypeDesign에서는 Ribbon Bar를 사용하지 않으므로 고려되지 않습니다.

<상세설정>

입력 경고 메시지 보이기 : 입력에 따라 표시되는 경고메시지의 출력여부를 설정합니다.
입력 데이터 수정 적용시 입력그림 자동으로 그림 : 입력값 변경시 [적용]버튼을 누르지 않아도 도면View가 자동으로 갱신됩니다.
자동 저장기능 사용(5분마다 저장) : 자동저장기능을 사용하여 5분마다 자동저장이 됩니다. 최초 파일을 저장하지 않은 경우 프로그램 설치폴더에 AutoSave.apr로 저장됩니다.
날짜별 백업파일 만들기 : 파일오픈시 백업되는 *.bak1 파일이 아닌 해당파일이 저장된 날짜를 기준으로 "파일명_년월일.bak" 를 작성합니다.

보기

프로그램에 표기되는 입력창 및 표현에 대한 설정을 지정합니다.

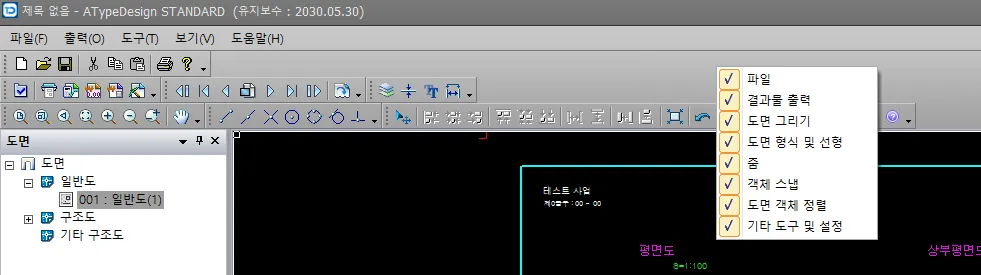

도구 모음 : 도면편집 및 동작을 수행하기 위한 도구를 사용자지정메뉴로 추가 또는 제외할 수 있습니다. 메뉴바에 적용하거나 화면에 띄울 수 있습니다.

상태 표시줄 : 프로그램 하단의 정보 및 좌표 등이 표시되는 "상태 표시줄"의 표기여부를 설정합니다.
제어 상자 : 시작/입력/도면/수량 의 입력 및 설정을 수행하는 Tree메뉴의 표기여부를 설정합니다.
입력 상자 : 프로그램 하단의 입력창에 대한 표기여부를 설정합니다.
Skin Theme : 프로그램의 색상 theme를 설정합니다.

도움말

프로그램에 대한 도움말 및 인증에 대한 설정을 수행합니다.

도면미리보기 화면에서 캐드와 같이 확대,축소등이 화면줌기능입니다.

입력부분

일반입력

프로젝트 정보와 구조물에 대한 제원을 설정합니다.

2. 상세입력

구조물의 상세조건에 대한 설정을 진행합니다.

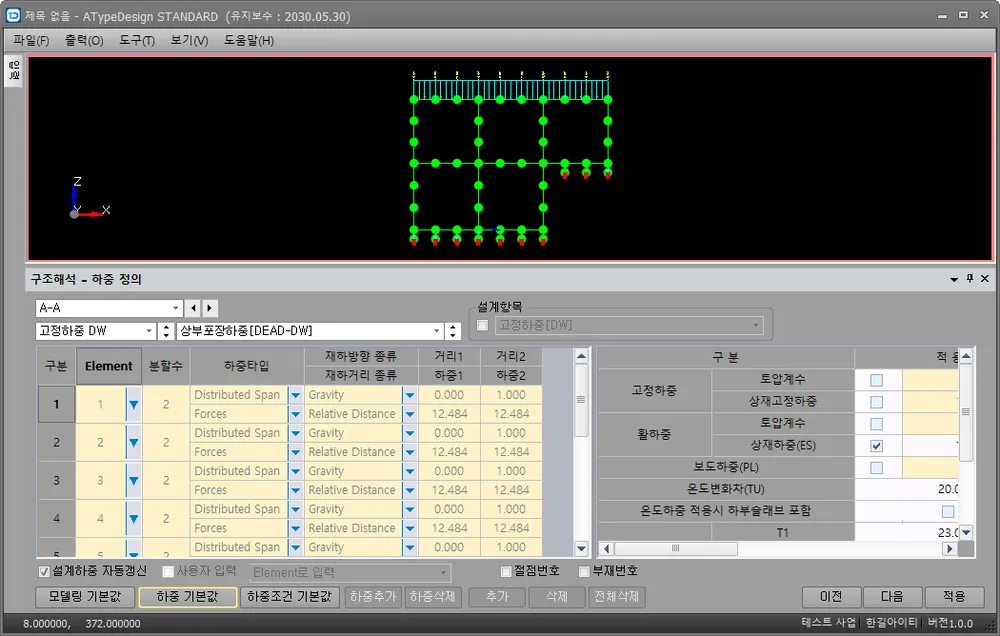

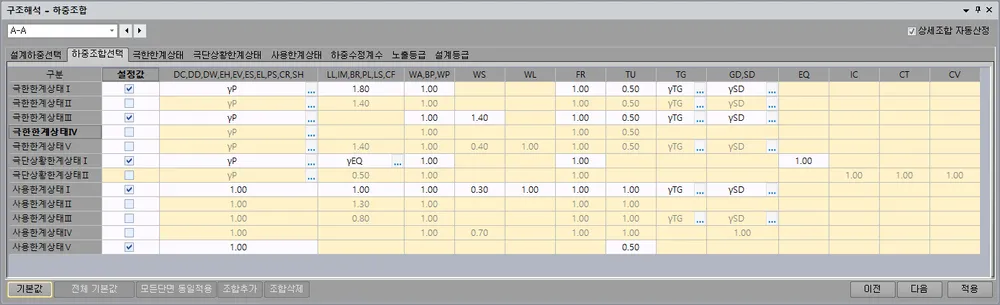

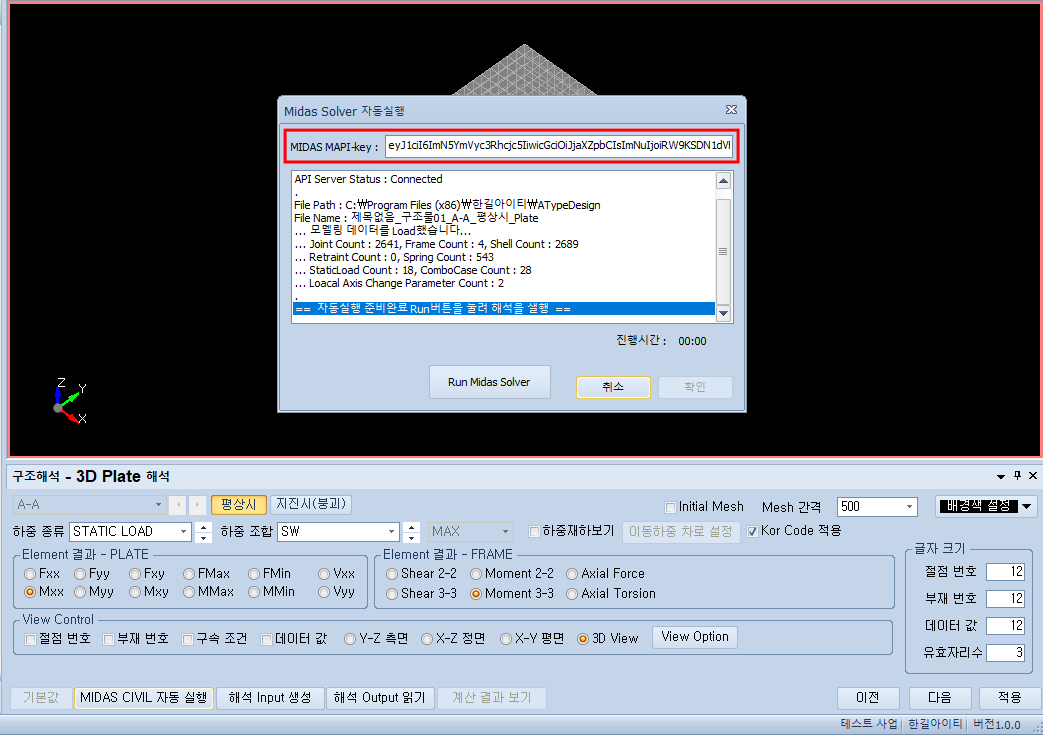

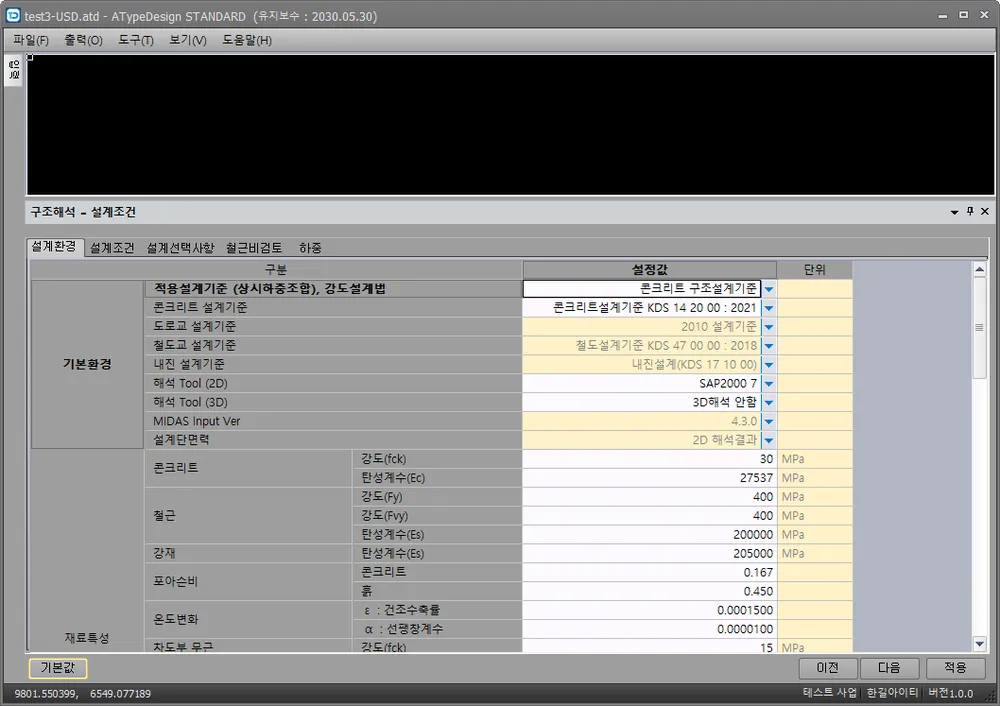

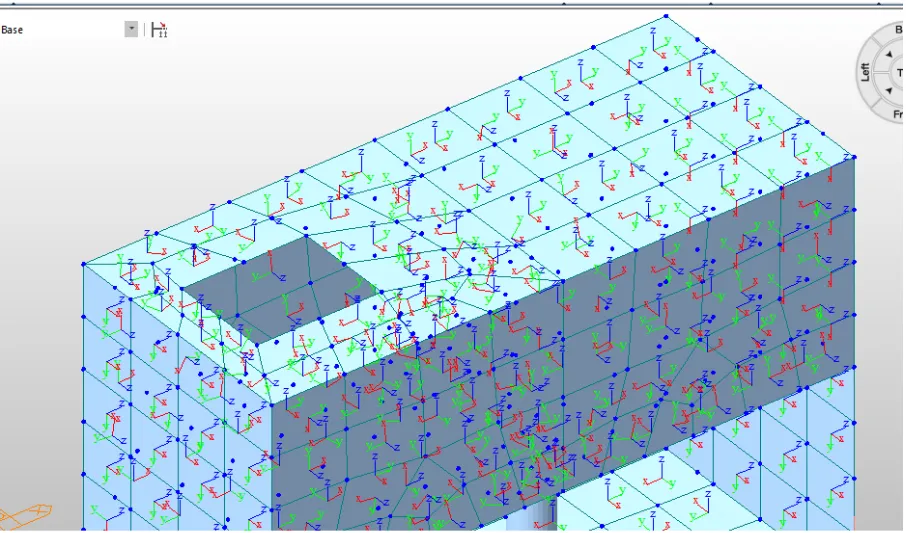

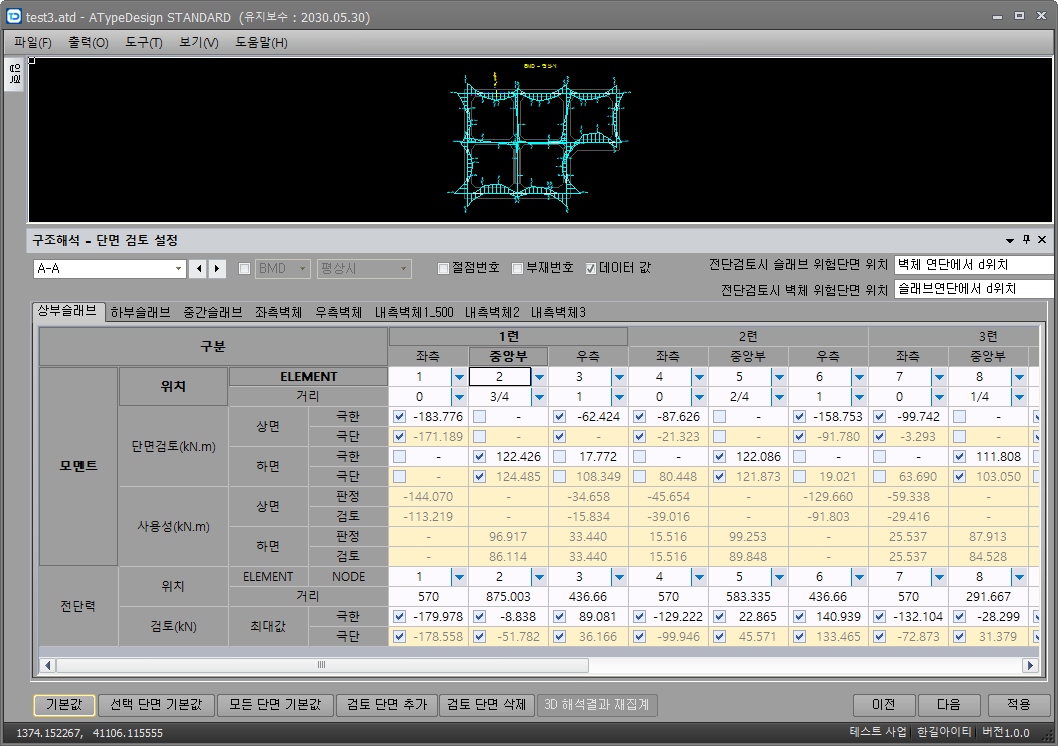

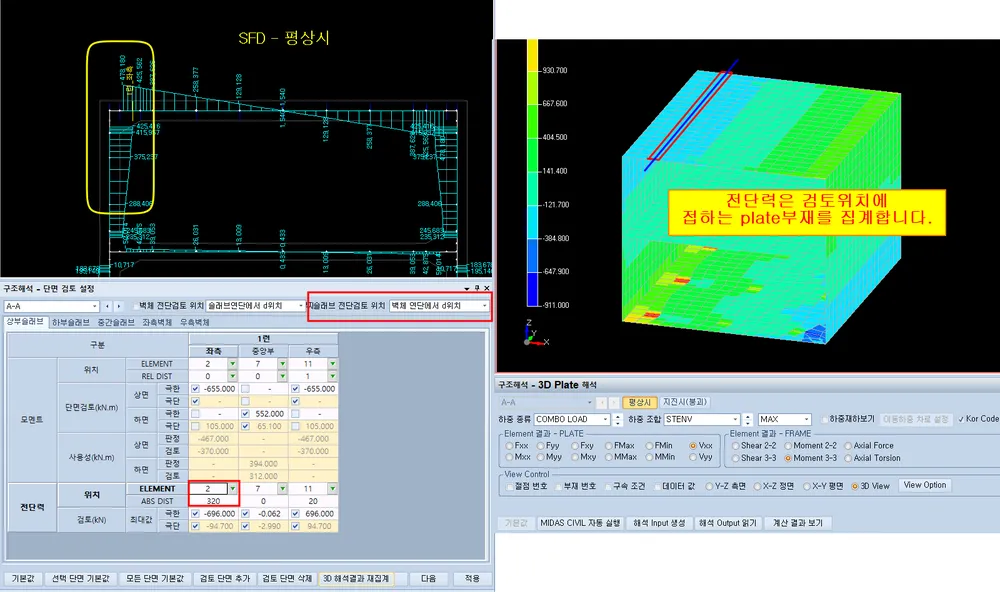

3. 구조해석

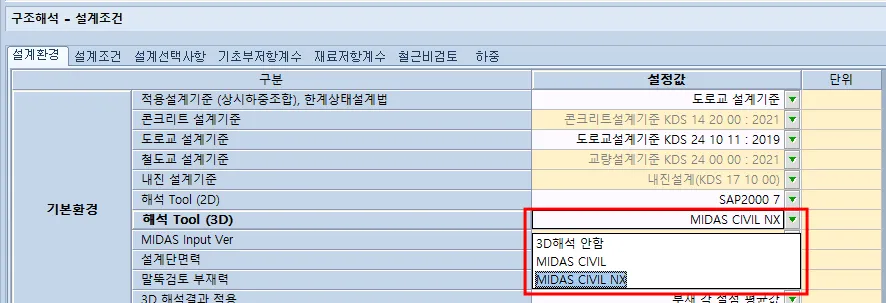

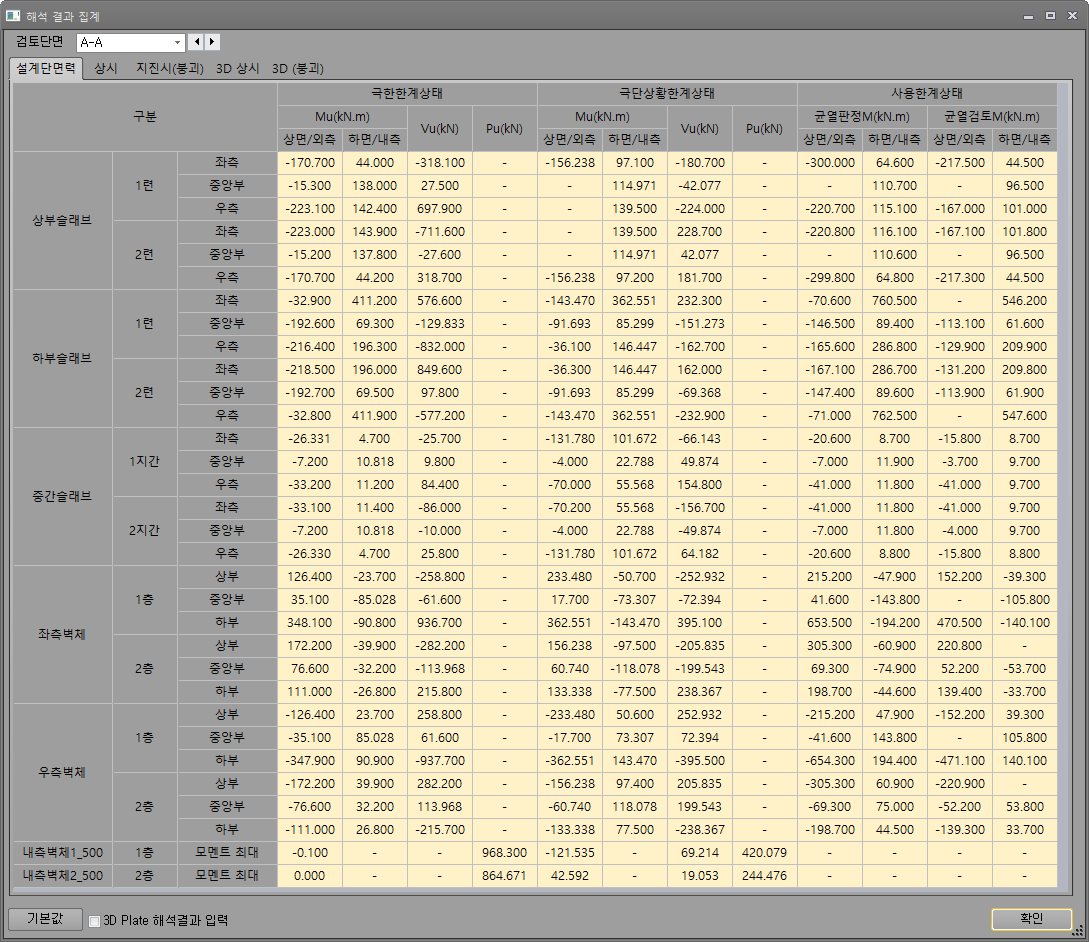

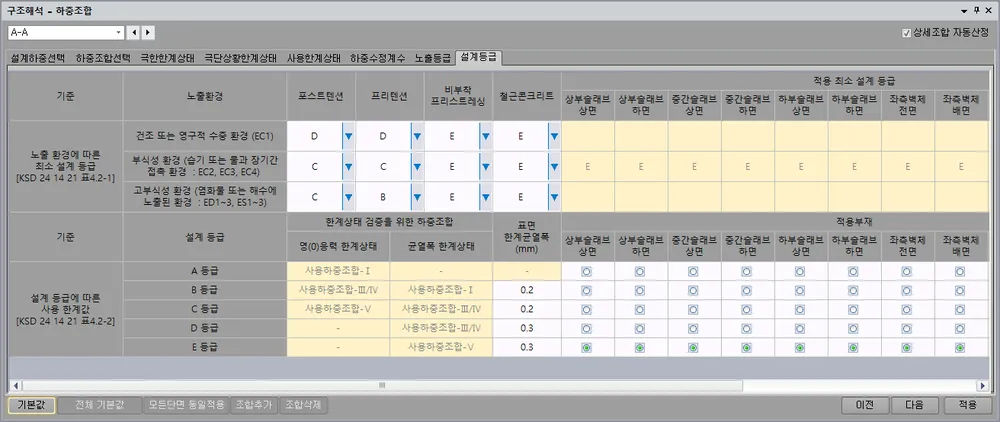

구조계산에 대한 설계조건 및 적용방법을 진행하는 단계입니다.

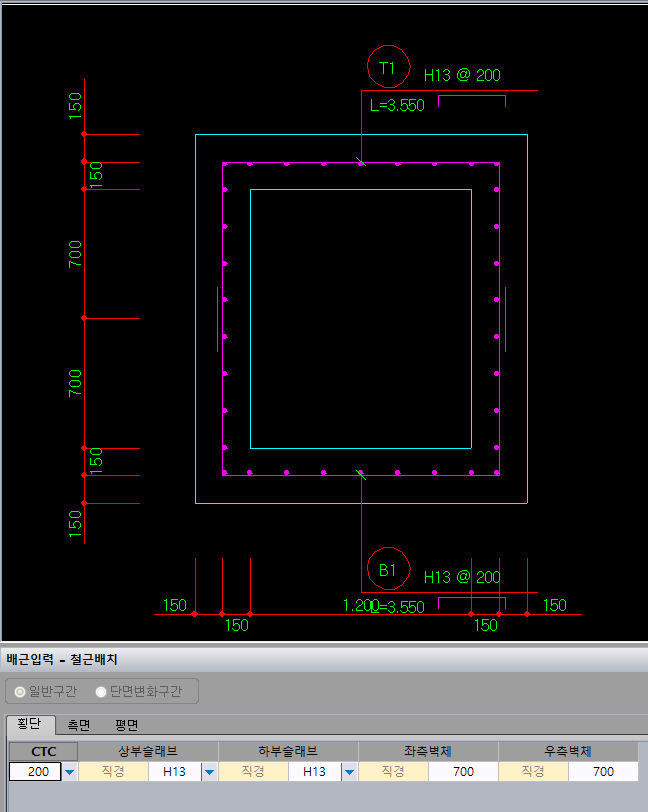

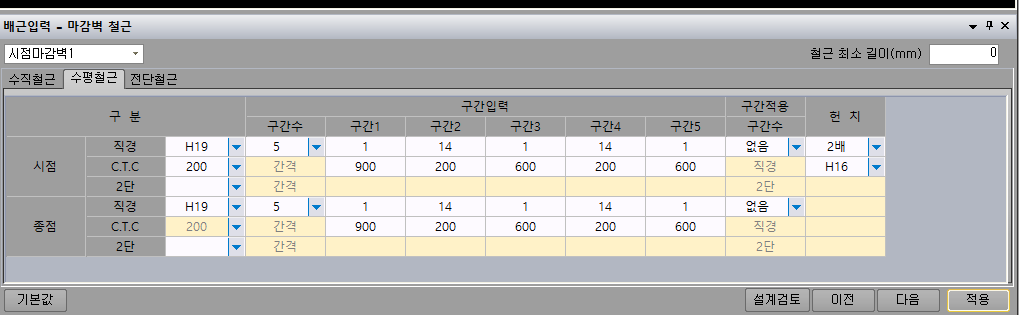

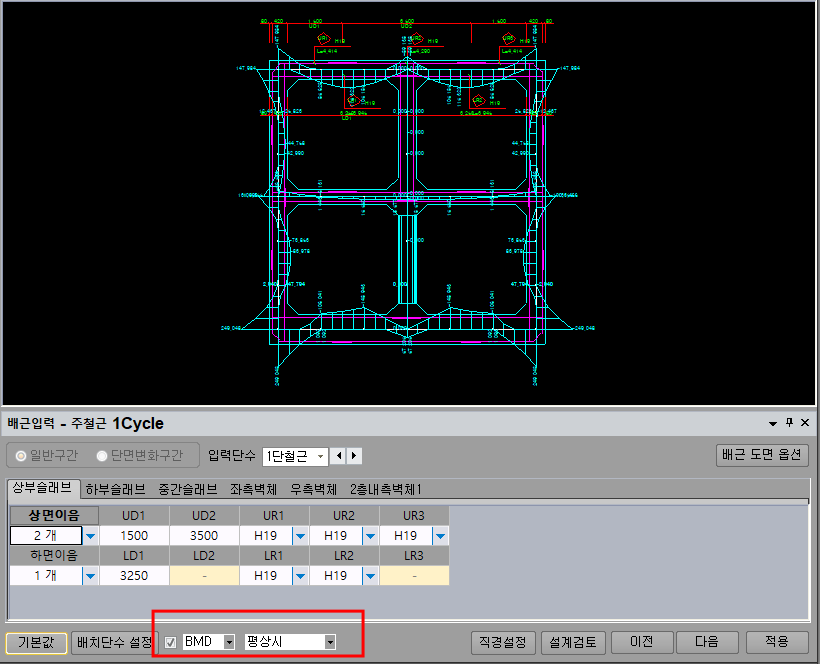

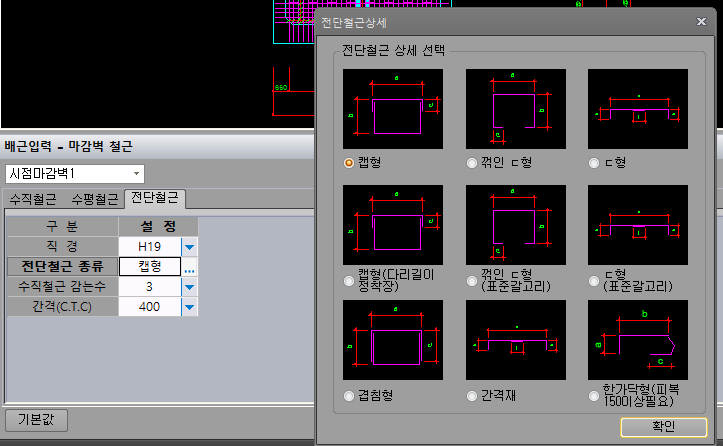

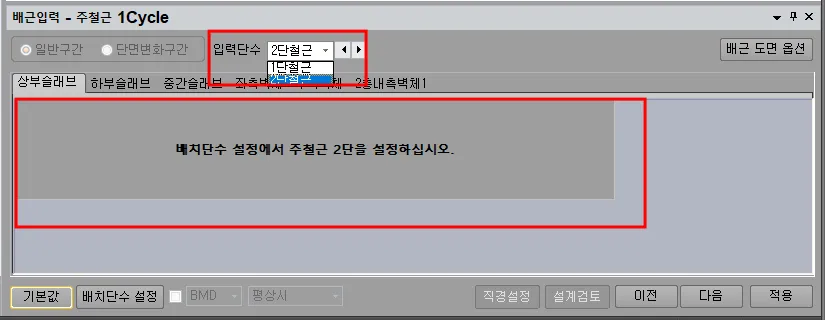

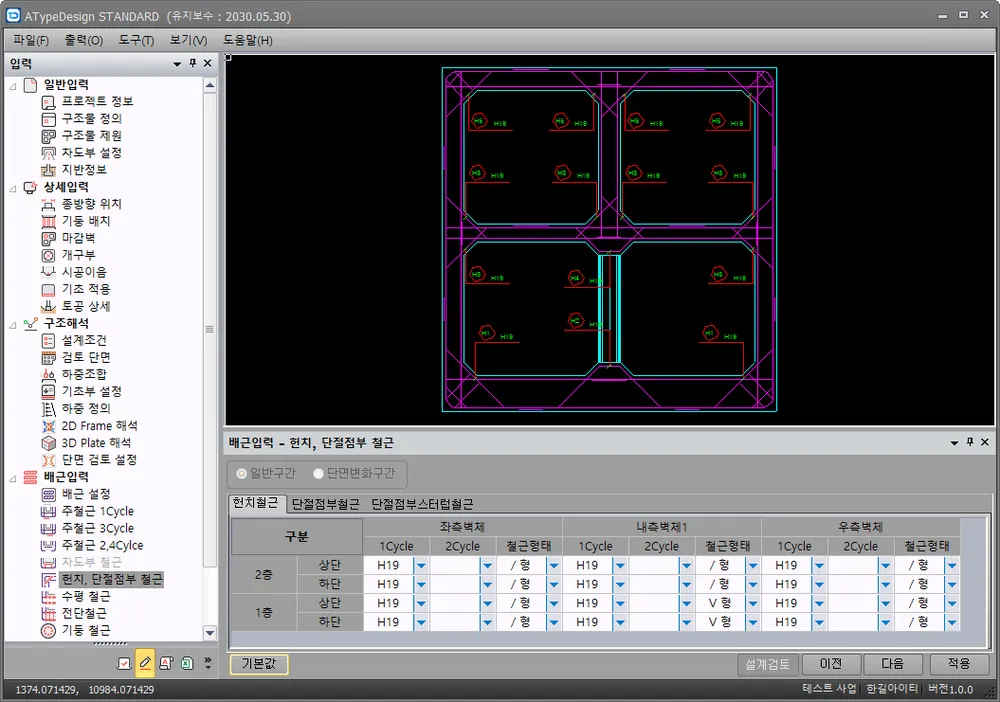

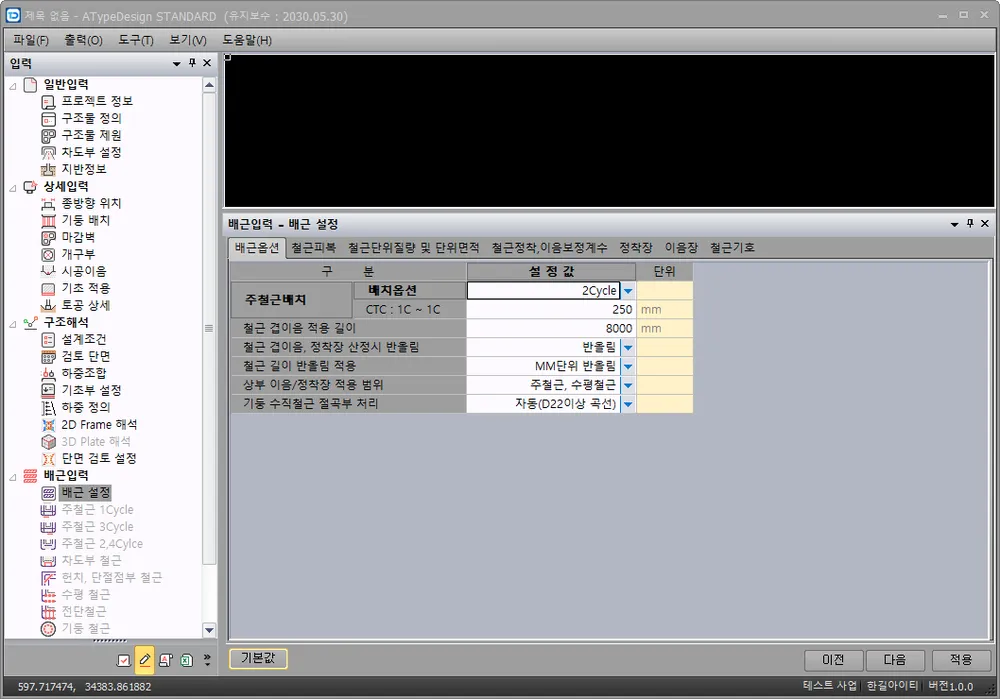

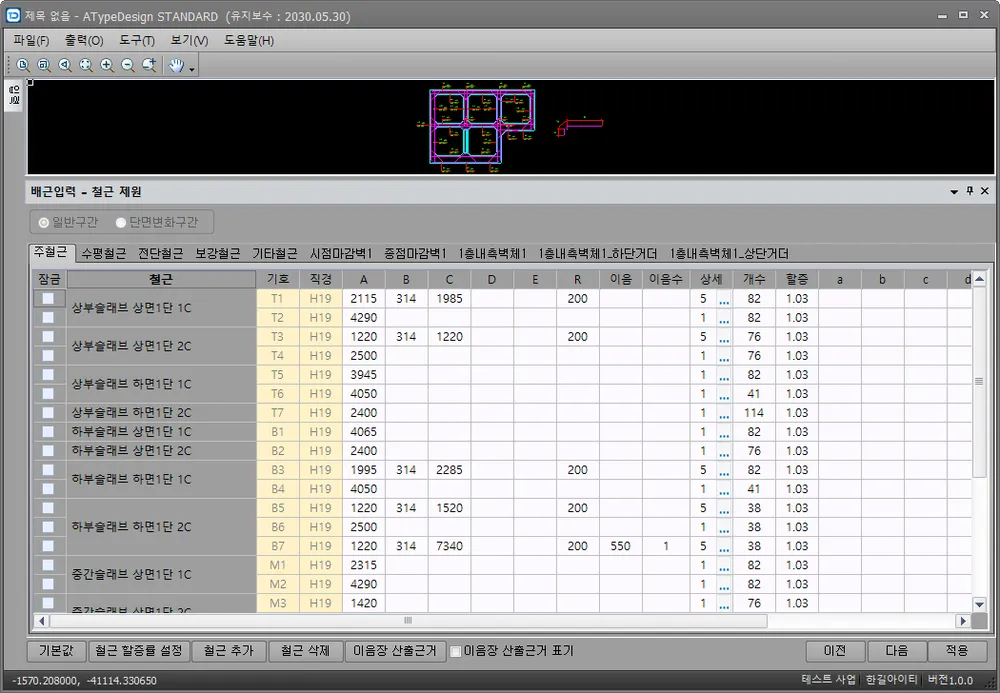

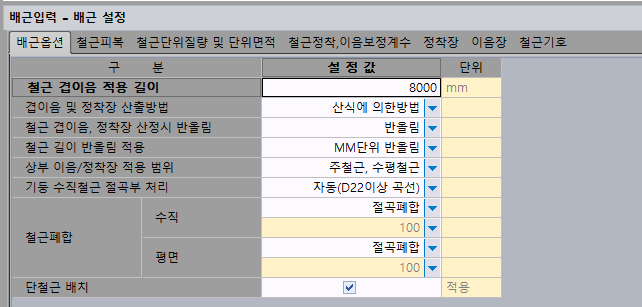

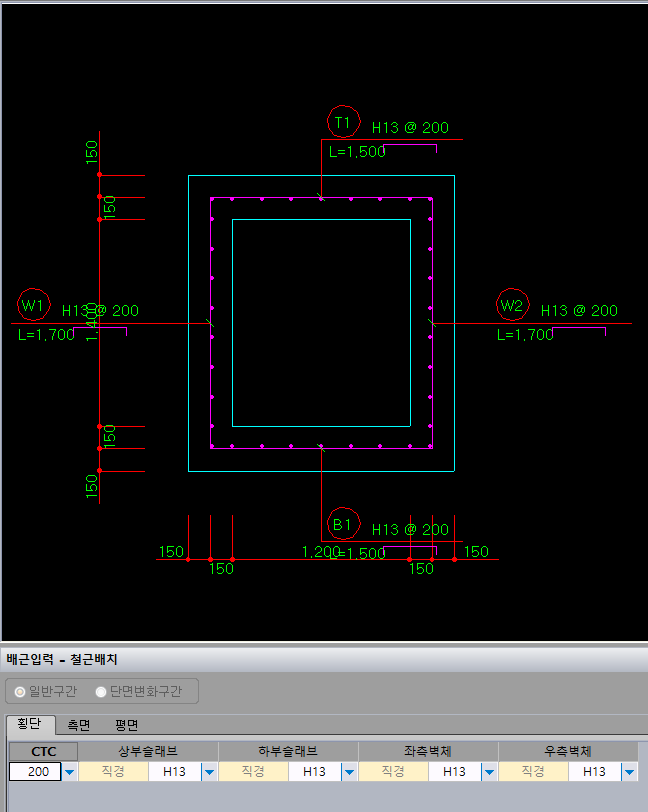

4. 배근입력

배근에 대한 입력을 설정하는 단계입니다.

일반입력

프로젝트 정보와 구조물에 대한 제원 및 설정을 진행합니다.

계산과 배근을 제외한 거의 대부분의 제원이 일반입력에서 입력됩니다.

일반입력

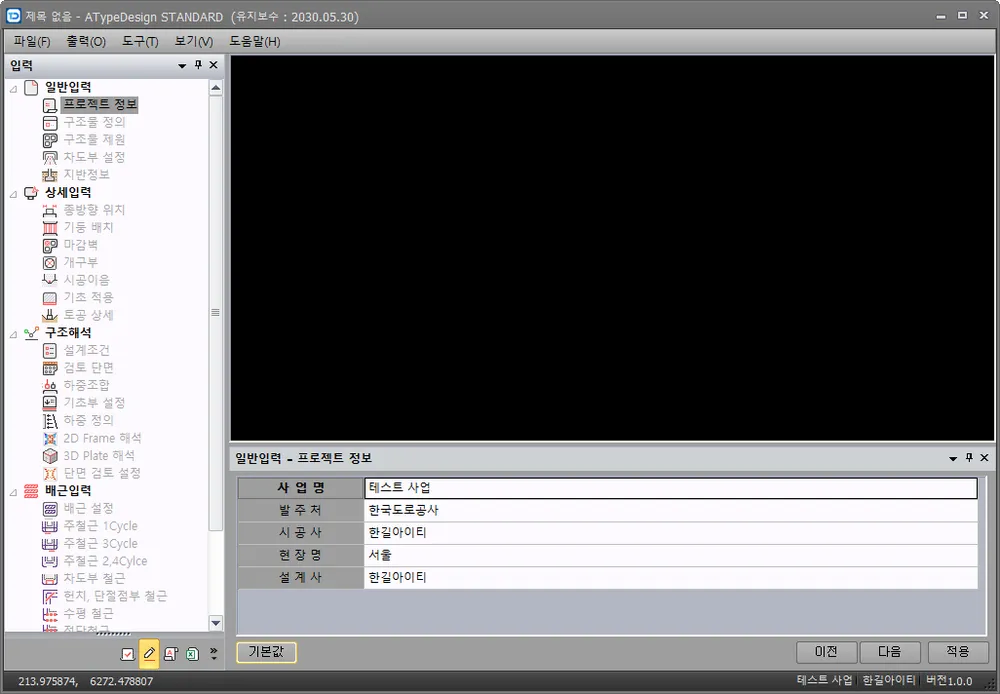

프로젝트 정보

구조물설계시 성과품출력시 사용되는 기초자료에 대해 설정하는 단계입니다.

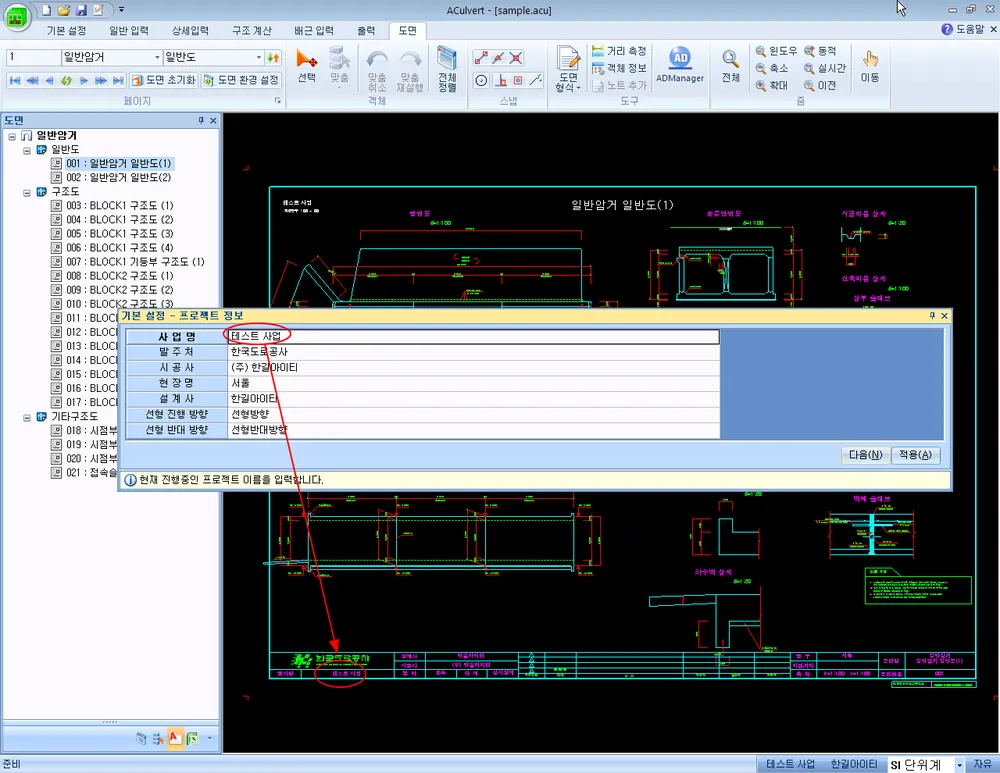

프로젝트 정보

구조물 설계데이터를 입력하기 전에 필요한 프로젝트에 대한 정보를 설정하는 단계입니다.

입력화면에서 표기되는 부분도 있으며 출력도면의 도각에 사용되는 것도 있습니다. 자세한 사항은 각 설명부에 설명을 하였습니다.

사업명

현재 진행중인 프로젝트 이름을 입력합니다. 입력값에 대해서는 다음과 같이 입력화면과 속성블럭의 도각을 사용시 출력도면의 도각에 영향이 갑니다.

발주처

발주처명을 입력합니다. 속성블럭의 도각을 사용시 출력도면의 도각에 영향이 갑니다.

시공사

시공사명을 입력합니다. 속성블럭의 도각을 사용시 출력도면의 도각에 영향이 갑니다.

현장명

현장명을 입력합니다. 속성블럭의 도각을 사용시 출력도면의 도각에 영향이 갑니다.

설계사

설계사명을 입력합니다. 입력값에 대해서는 다음과 같이 입력화면과 속성블럭의 도각을 사용시 출력도면의 도각에 영향이 갑니다.

일반입력

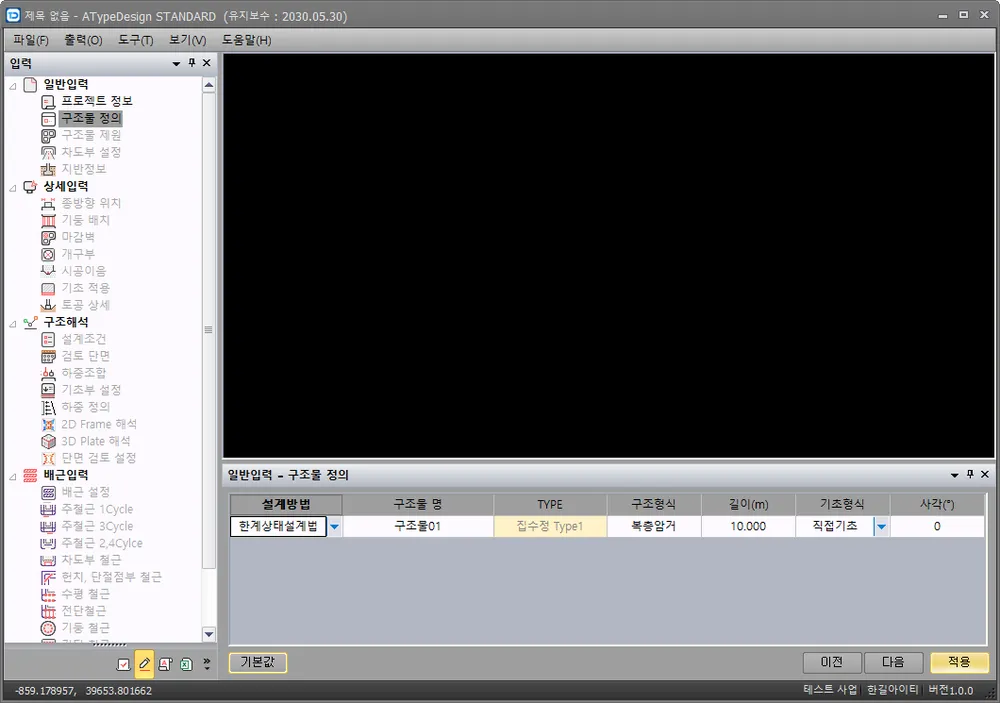

구조물 정의

설계적용되는 구조물의 기본 조건을 설정하는 단계입니다.

설계방법

강도설계법/한계상태설계법 중 선택하며 선택에 따라 설계조건, 하중조합, 기초부설정, 하중정의 등의 하중메뉴가 변경됩니다.

구조물명

구조물의 이름이 text로 입력됩니다. 성과품에 해당명칭으로 적용됩니다.

TYPE

선택하신 TYPE이 표기됩니다.

TYPE의 선택은 파일을 "새로만들기" 로 신규파일작성시 팝업으로 선택되며 형식의 변경은 지원하지 않습니다.

구조형식

구조계산서에서 표기되는 구조형식이 text 형태로 입력됩니다.

TYPE 선택에 따라 초기값이 표기됩니다.

길이(m)

구조물길이를 숫자로 입력합니다.

기초형식

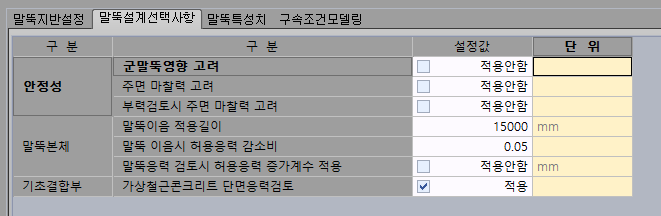

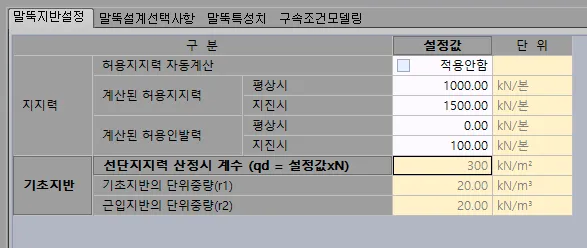

직접기초, mass기초, 말뚝기초, 잡석기초 중 형식을 선택합니다. 선택에 따라 기초적용, 기초부설정에 반영됩니다.

일부구간의 말뚝기초 + 직접기초 등의 복합형의 기초는 지원하지 않습니다.

구조물 Type에 따라 일부 기초형식이 지원되지 않을 수 있습니다.

사각(도)

구조물의 사각을 숫자로 입력합니다. 직각인 경우 0도를 기준으로 하고 +각도의 입력시 반시계방향, -각도의 입력시 시계방향으로 각도를 적용합니다.

구조물 전체의 사각만을 지원하며 시종점의 상이한 사각적용 또는 사보강형태의 배근은 지원하지 않습니다.

일반입력

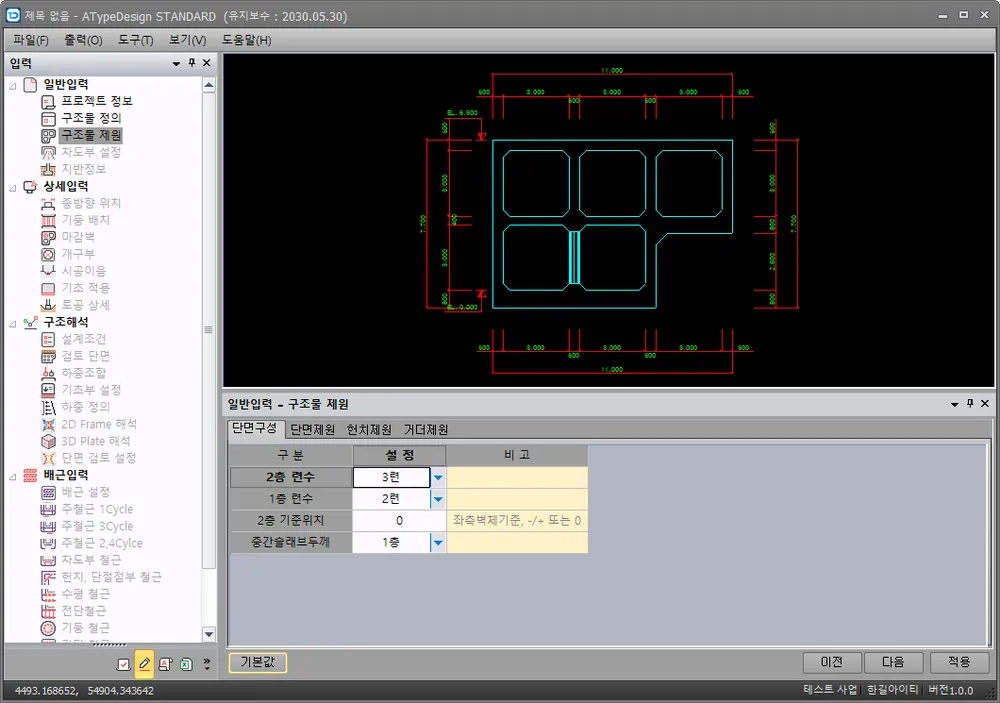

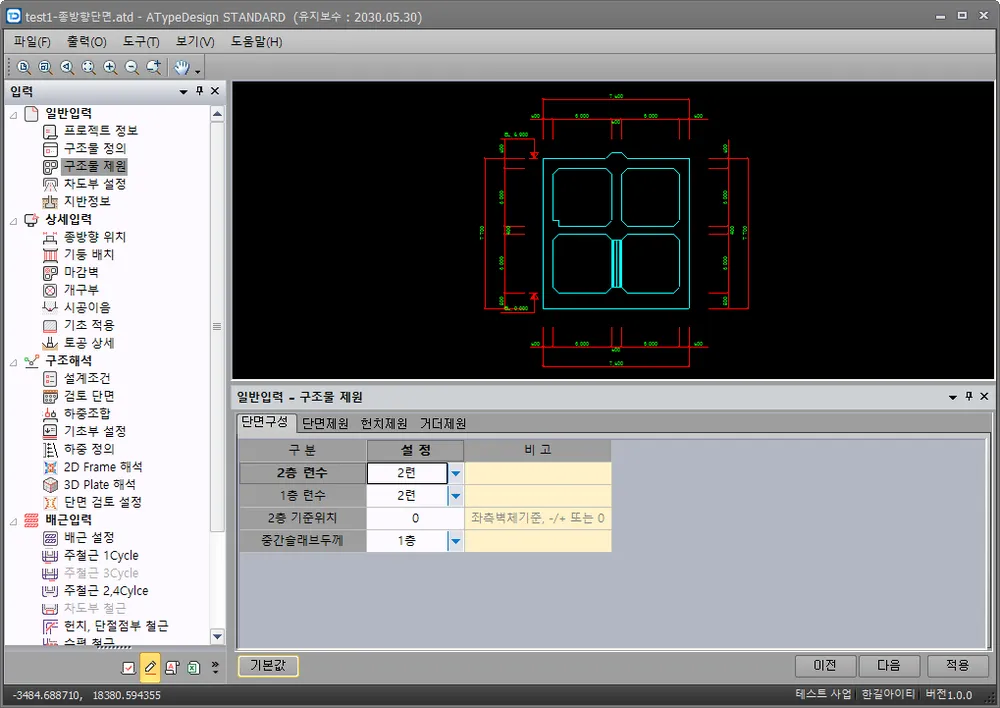

구조물 제원

구조물의 단면에 해당하는 제원을 입력합니다.

형식선택에 따라 입력이 상이하게 구성됩니다.

<단면구성>

구조물의 단면에 해당하는 제원을 입력합니다.

형식선택에 따라 입력이 상이하게 구성됩니다.

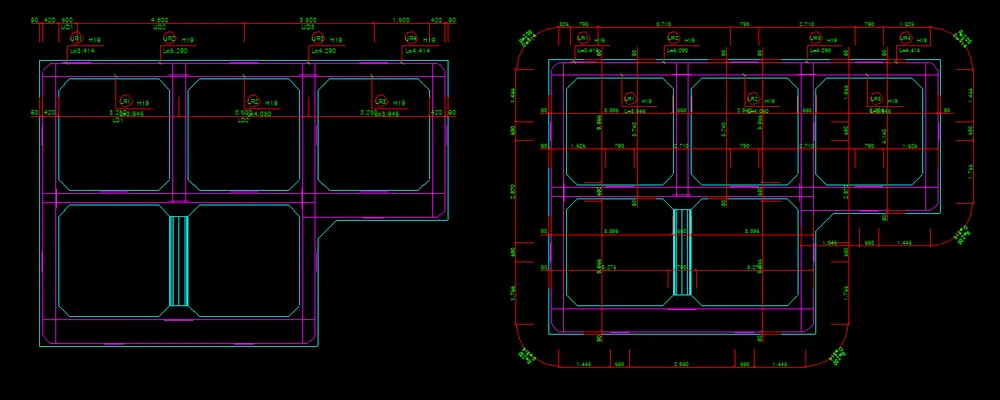

집수정 Type1
2층련수 : 2층의 련수를 설정합니다.
1층련수 : 1층의 련수를 설정합니다.

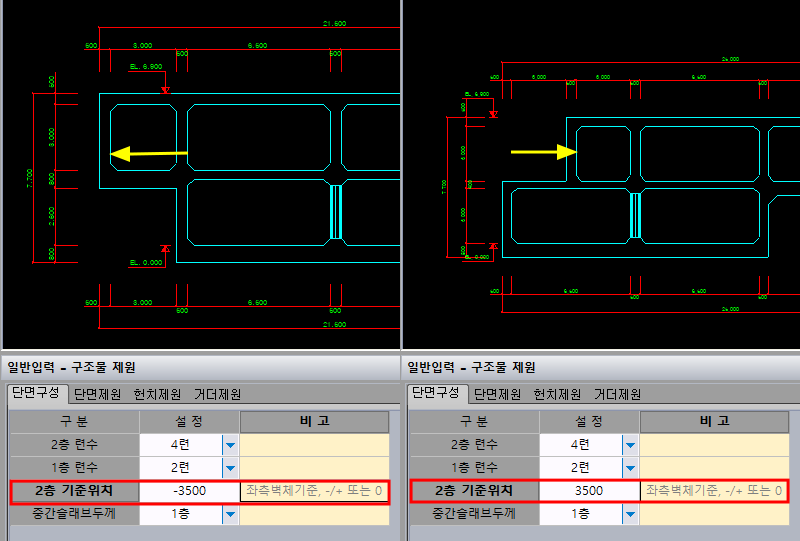

2층 기준위치 : 1층과 2층은 련수 및 위치를 상이하게 적용할 수 있도록 지원하고 있습니다.

1층대비 2층의 횡방향 이격거리이며 1층 좌측벽체 내측 ~ 2측 좌측벽체 내측 의 거리값으로 입력됩니다.

mm값으로 입력되어 -값인 경우 2층 좌측벽체가 좌측으로 이격되며 +값인 경우 우측으로 이동됩니다.

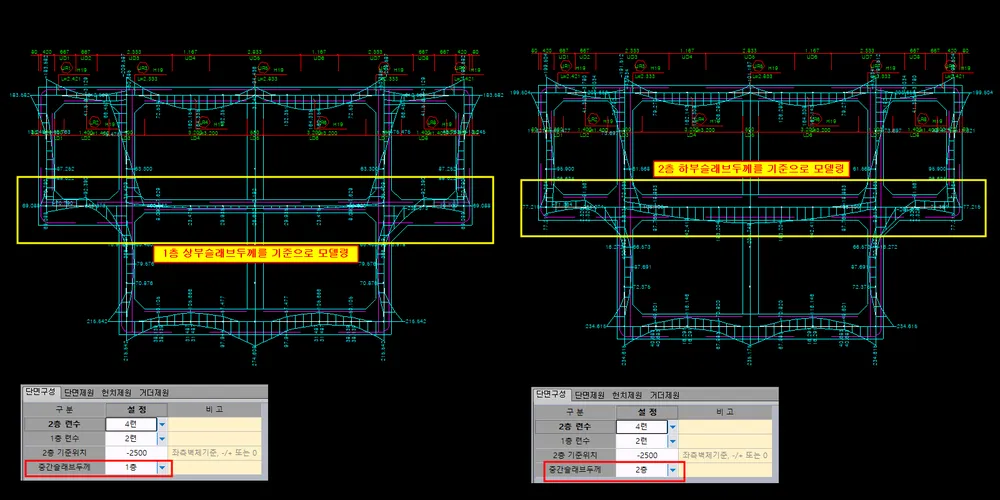

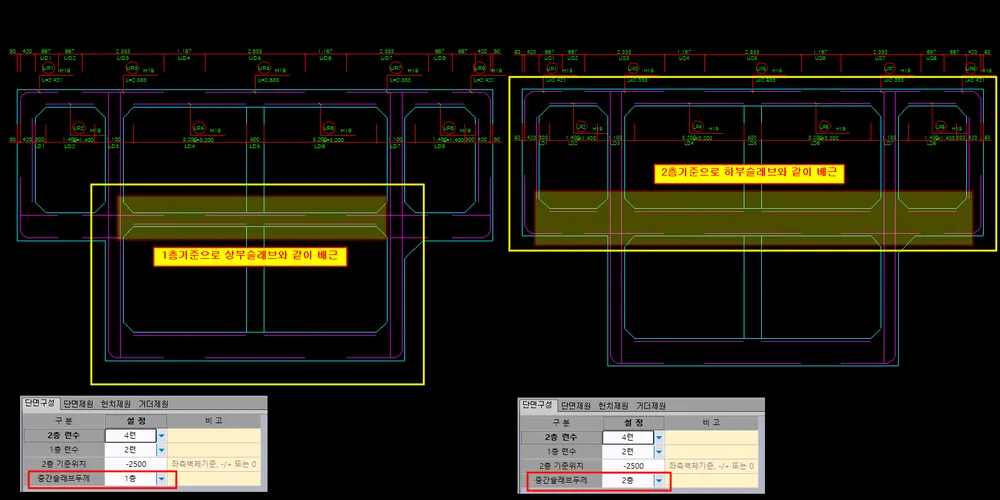

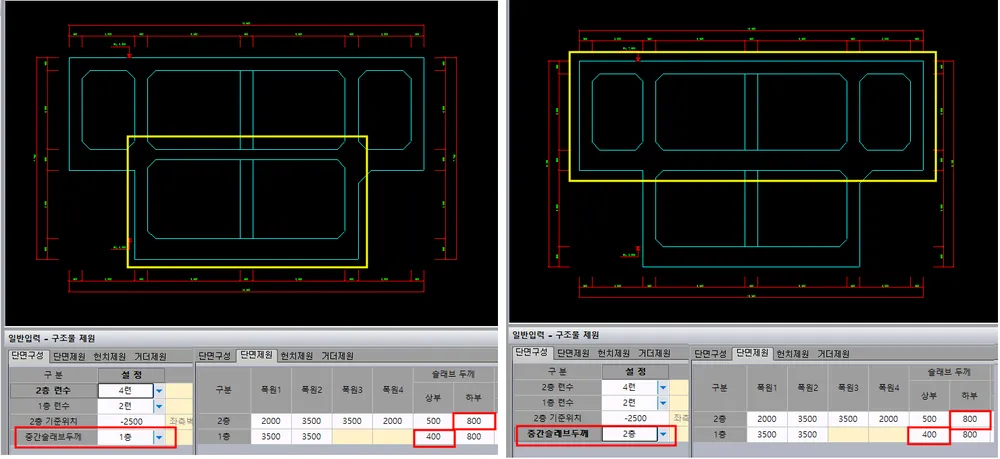

중간슬래브두께 : 1층과 2층은 각각 상부슬래브, 하부슬래브 두께를 입력하며 1층과 2층이 중복되는 위치에서의 중복되어 중간슬래브로 고려되는 경우 기준이 되는 층을 설정합니다. 드롭다운메뉴로 입력범위는 1층, 2층 입니다.

입력된 층이 기준층이 되며 중간슬래브의 두께, 중간슬래브 배근의 기본값 해당 설정에 따라 적용되며 모델링에서도 해당 기준으로 모델링좌표가 적용됩니다.

"종방향 위치"메뉴에서 입력되는 길이는 기준층이 아닌 층에 적용됩니다.

피암터널

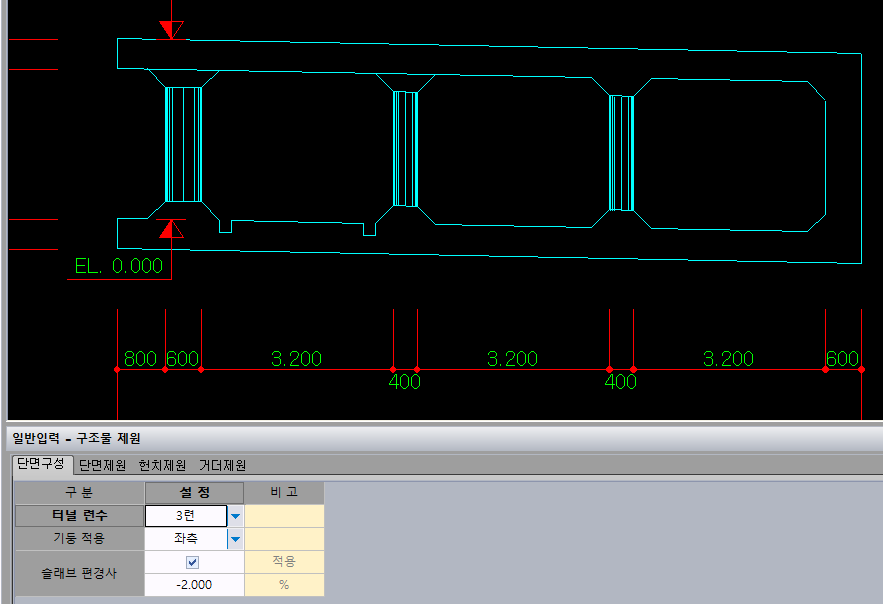

1층련수 : 1층의 련수를 설정합니다.
기둥적용 : 기둥이 적용되어 노출되는 벽체를 선택합니다.
슬래브 편경사 : 차도부를 적용하여 차도부 경사에 따라 구조물전체에 대해 슬래브를 경사적용할 지 설정합니다.

"슬래브 편경사"를 설정한 경우는 편경사값을 입력할 수 있도록 입력창이 활성화 됩니다. 입력값에 따라 + 또는 - 구배가 적용됩니다. 한쪽방향의 편경사로만 지원되며 구배의 변경은 지원하지 않습니다.

도로집수정

도로집수정은 1층, 1련의 BOX형태만 지원하여 단면구성메뉴는 입력없이 진행됩니다.

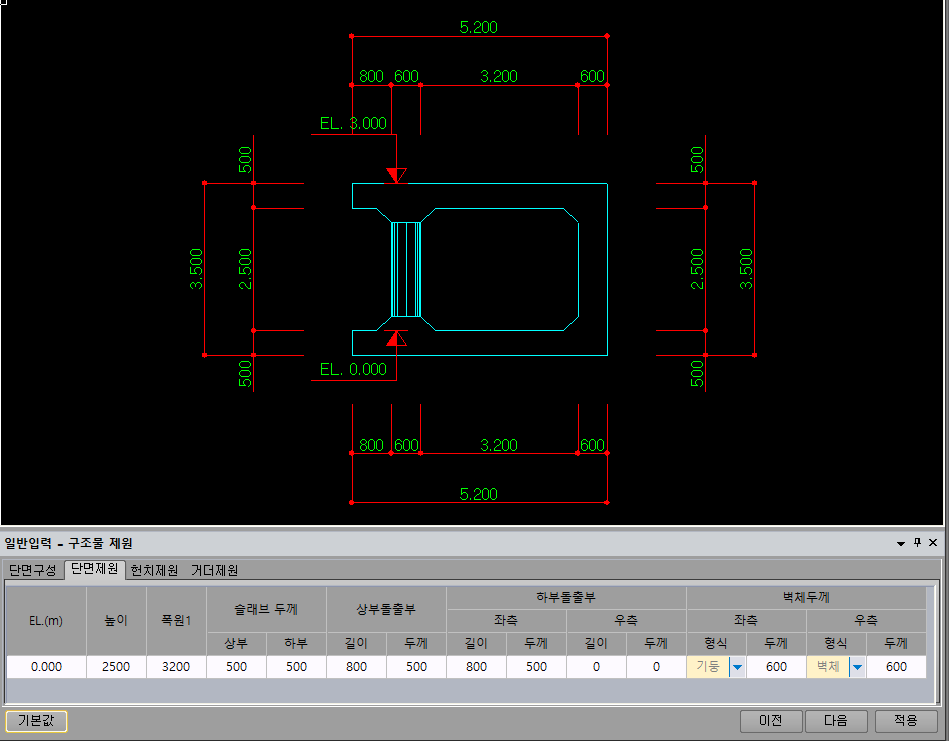

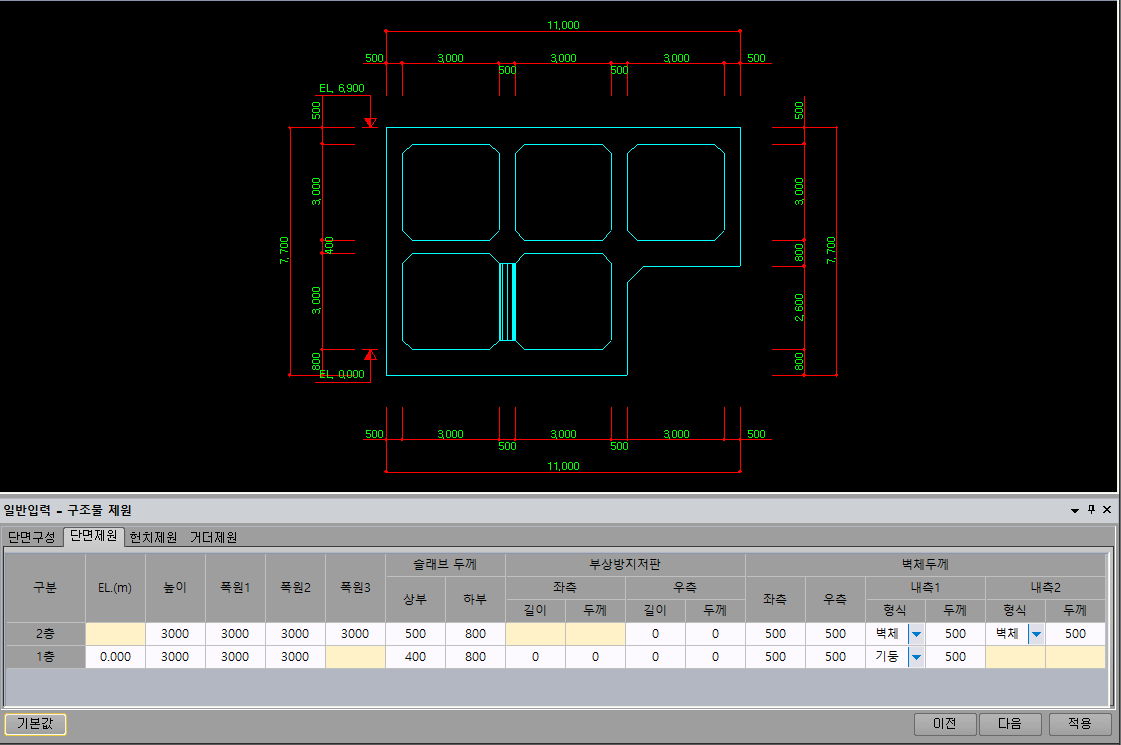

<단면제원>

단면구성의 설정에 따라 층수, 련수가 반영된 입력그리드를 작성합니다.

집수정타입

EL. : 하부슬래브 상면의 EL.입니다. 토공 산정, 하중계산 등에 반영되는 EL.의 기준이며 일반도에 표기됩니다.

1층에서 입력되며 차도부설정과 무관하게 하부슬래브 상면으로 유지됩니다.

높이 : 각 층의 높이로 내공을 기준으로 하부슬래브~상부슬래브까지 적용됩니다.
폭원 : 각 련의 폭원으로 내공을 기준으로 적용됩니다.
슬래브 두께 : 각 층의 슬래브두께 입니다. 중복되어 중간슬래브로 적용되는 위치에서는 [단면구성]탭에서의 "중간슬래브두께"설정에 따라 슬래브두께가 적용됩니다.
부상방지저판 : 길이만큼 좌우측 벽체에서 돌출되며 하부슬래브 하면을 기준으로 두께값을 입력합니다. 헌치 및 변단면은 지원하지 않습니다.
벽체형식 : 각 내측벽체에 대한 형식을 설정합니다. 드롭다운메뉴로 입력범위는 벽체, 기둥 입니다.
벽체두께 : 좌우 및 내측 벽체에 각각의 두께를 설정합니다.
피암터널타입

기술되는 내용이외에는 집수정타입과 동일합니다.

상부돌출부 : 기둥이 적용되어 노출되는 벽체쪽의 상부슬래브 돌출길이와 두께를 입력합니다.

입력두께는 돌출길이끝의 두께로 두께입력값이 상부슬래브두께와 상이한 경우는 기둥끝에서 변단면으로 적용됩니다. 변단면은 내공을 기준으로 적용됩니다.

하부돌출부 : 길이만큼 좌우측 벽체에서 돌출되며 하부슬래브 상면을 기준으로 두께값을 입력합니다. 두께입력값이 하부슬래브두께와 상이한 경우는 기둥끝에서 변단면으로 적용됩니다.

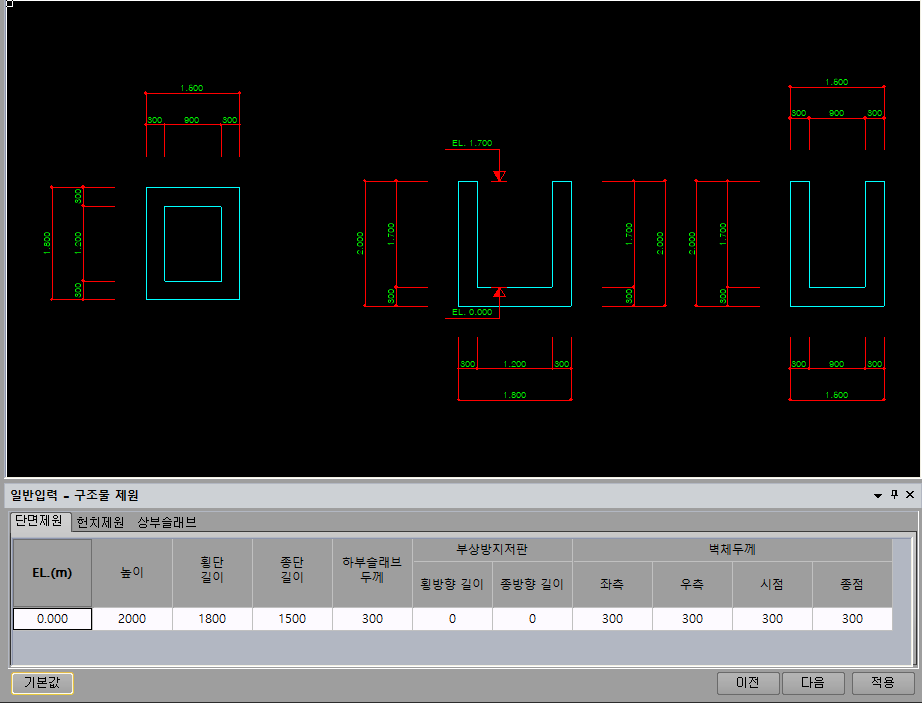

도로집수정타입

기술되는 내용이외에는 집수정타입과 동일합니다.

높이 : 도로집수정의 높이이며 슬래브두께를 포함한 외측높이 입니다.
횡단길이 : 도로집수정의 횡방향 길이이며 벽체두께를 포함한 외측길이 입니다.
종단길이 : 도로집수정의 종방향 길이이며 벽체두께를 포함한 외측길이 입니다.
하부슬래브 두께 : 하부슬래브의 두께입니다.
부상방지저판-횡방향길이 : 부상방지저판의 돌출길이를 입력하며 두께는 하부슬래브와 동일한 두께로 적용됩니다.
부상방지저판-종방향길이 : 부상방지저판의 돌출길이를 입력하며 두께는 하부슬래브와 동일한 두께로 적용됩니다.
벽체두께 : 좌우 및 시점,종점 벽체 각각의 두께를 설정합니다.

<헌치제원>

각 벽체를 기준으로 헌치를 입력합니다.

헌치의 적용위치에 따라 적용헌치의 형식이 제한됩니다.

집수정타입
벽체 : 삼각형, 사각형
기둥(중간슬래브) : 삼각형, 사각형, 혼합형
기둥(2층상단 또는 1층하단) : 삼각형, 사각형, 혼합형, 외측형
외측헌치 : 삼각형으로 제한됩니다.

피암터널타입
벽체 : 삼각형, 사각형
기둥 : 삼각형, 사각형, 혼합형, 외측형
도로집수정타입

도로집수정의 헌치는 삼각형으로만 지원합니다.

상단, 하단, 평면에 대해 헌치여부와 제원을 설정합니다.

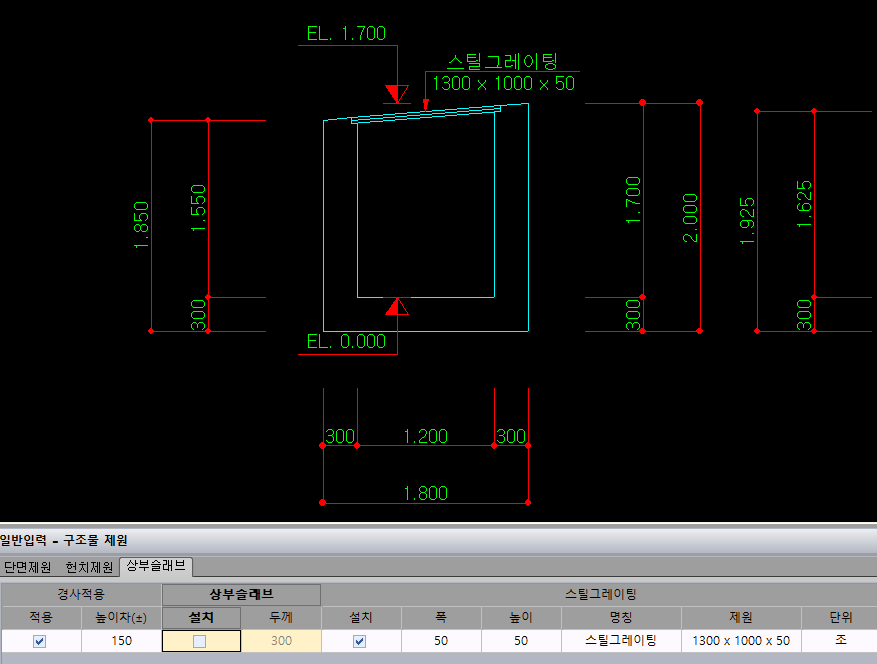

<상부슬래브> (도로집수정 타입)

상부슬래브 제원은 도로집수정 타입에서만 설정됩니다

경사적용 : 항목의 입력에 따라 좌우벽체높이가 상이하게 반영되어 경사가 적용됩니다.

높이차 항목이 +인 경우 좌측벽체가 입력값만큼 낮게 작성되며 -인 경우 우측벽체가 입력값만큼 낮게 작성됩니다.

상부슬래브 설치시에는 지원하지 않습니다.

상부슬래브 : 상부슬래브의 설치여부를 설정합니다. 설치시 "두께"항목의 입력으로 상부슬래브 두께를 반영합니다.
스틸그레이팅 : 상부슬래브가 설치되지 않고 스틸그레이팅을 설치하는 경우 고려할 수 있습니다.

설정시 스틸그레이팅설치를 위한 폭x높이 의 홈을 설치하고 스틸그레이팅제원을 도면 및 재료표에 추가합니다.

<거더제원>

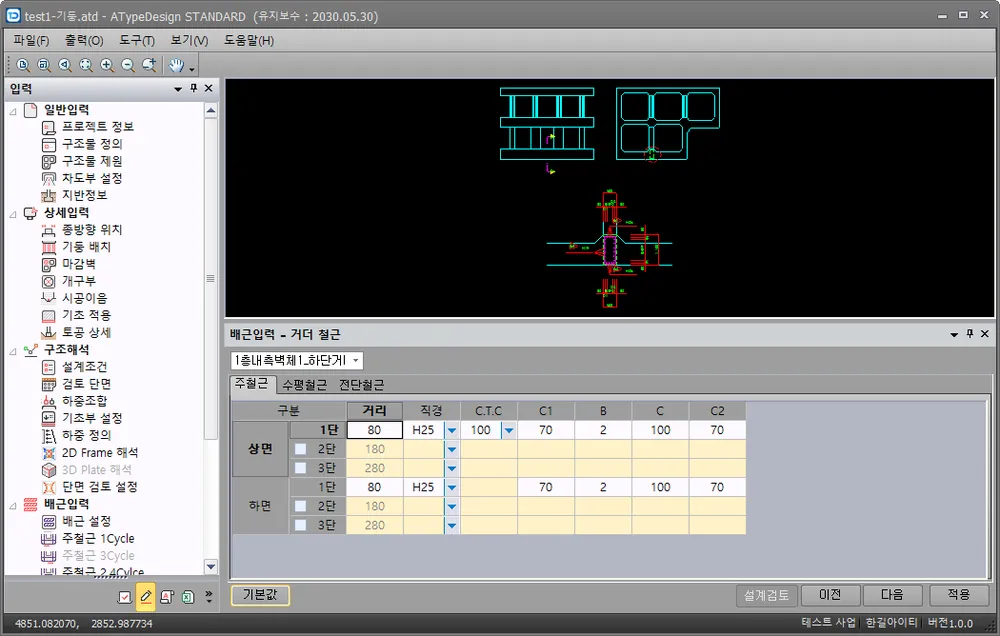

기둥적용시 해당기둥의 상단, 하단에 적용되는 거더의 제원을 확인할 수 있습니다.

거더의 폭, 높이 사이즈는 헌치의 제원에 따라 작성되며

[입력]을 체크하여 폭원 입력시 높이는 해당폭원에 따른 값을 자동으로 계산합니다.

일반입력

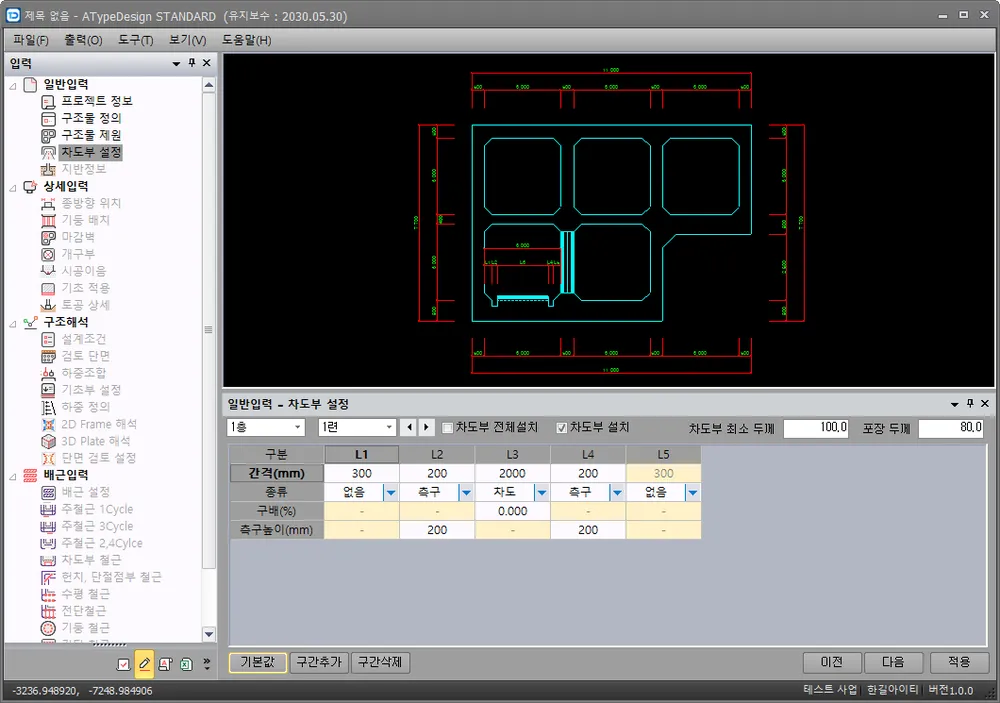

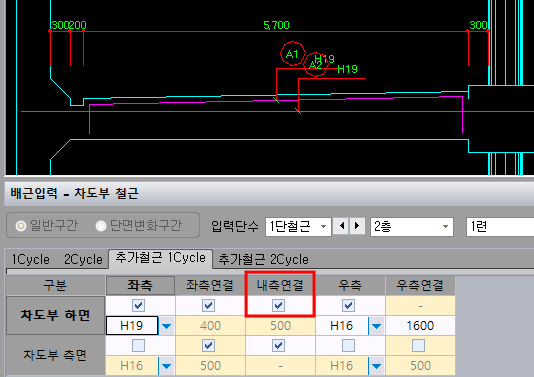

차도부 설정

차도부에 대한 설치여부 및 제원입력을 하는 단계입니다.

각 층과 련 별로 차도부 설치기능 지원하며 [차도부 설치]설정시 각 련에 차도부 적용

ATypeDesign에서 선형은 지원하지 않으므로 구배는 각 구간에서 입력합니다.

층선택 : 입력 층을 선택합니다. 드롭다운메뉴로 입력범위는 집수정타입에서 1층, 2층 이며 피암터널타입에서는 1층 으로 입력불가처리합니다.
련선택 : 입력 련을 선택합니다. 드롭다운메뉴로 입력범위는 구조물제원에서 설정한 각 층별 련수입니다.
차도부 전체설치 : 모든 련에 "차도부 설치"를 체크/체크해제 한 것과 동일한 적용이 됩니다.
차도부 설치 : 입력중인 층/련에 차도부설치 여부를 설정하며 체크시 입력그리드를 활성화합니다.

차도부 최소 두께 : 차도부의 두께로 차도부는 "구배(%)"설정에 따라 높이가 변경되며 가장 낮은 두께가 입력값으로 적용됩니다.
포장 두께 : 차도부 상단에 적용되는 포장의 두께입니다.

"차도부 설치" 설정인 경우 구간의 설정이 가능합니다.

간격 : 각 구간의 길이입니다. 마지막구간은 비활성화되며 해당련의 폭에 따라 자동계산합니다.
종류 : 드롭다운메뉴로 입력범위는 "없음", "차도", "측구" 입니다.
구배 : 각 구간의 구배를 백분율로 입력합니다.
측구높이 : 종류가 "측구"인 구간에서 하부슬래브 상단에서 -높이로 적용됩니다.
구간추가 : 입력셀 뒤에 구간을 추가합니다. 입력셀과 추가셀은 기존 간격의 1/2씩 적용됩니다.
구간삭제 : 입력셀을 삭제하고 입력셀의 간격값은 다음셀에 합산처리합니다.
피암터널 타입

피암터널 타입의 경우 구조물제원 - 단면구성에서 [슬래브 편경사]고려되면 구조물 전체가 편경사를 따라 적용되며 차도부도 해당 편경사로 반영되어 구배입력은 제한됩니다.

도로집수정 타입

도로집수정 타입에서는 차도부를 지원하지 않습니다.

일반입력

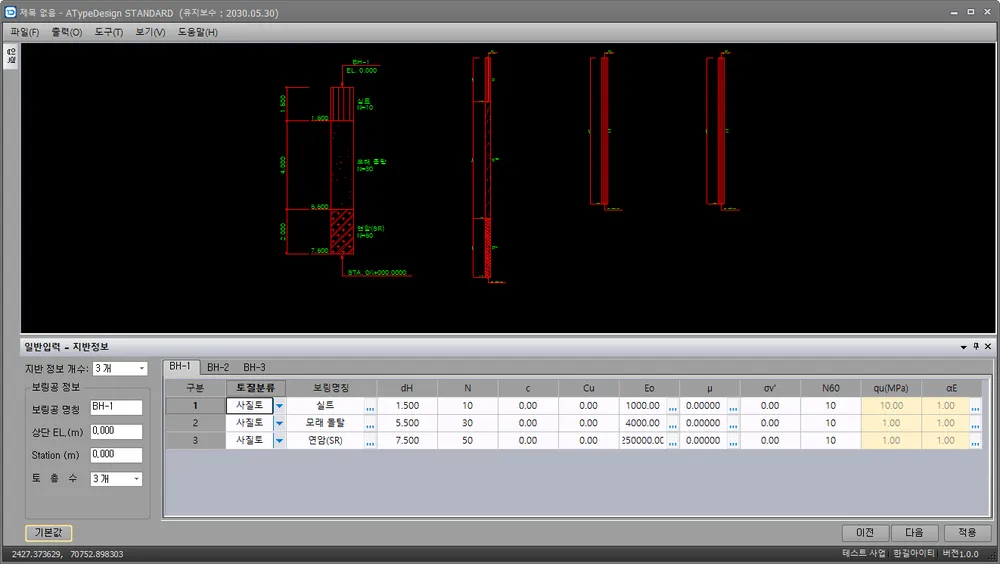

지반정보

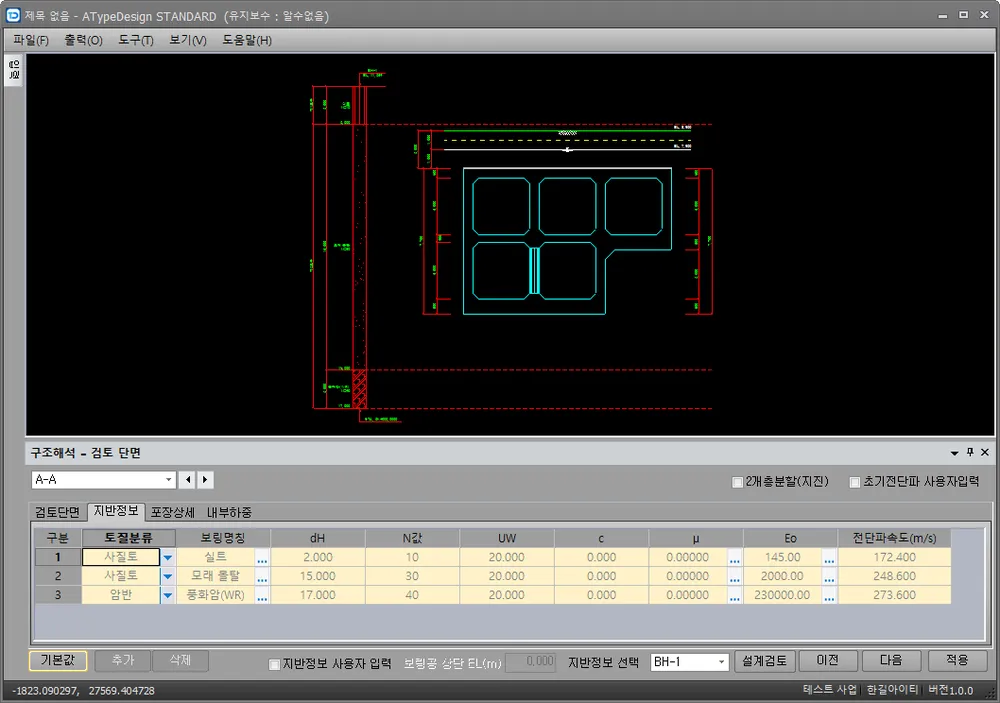

구조물에 적용될 지반정보(보링데이타)를 입력합니다.

지반 정보 개수

지반 정보 개수를 설정합니다. 개수 설정에 따라 우측 입력창에 지반정보 탭 수가 변경됩니다.

보링공 정보

보링공 명칭

보링공 명칭을 설정합니다.

상단 EL.(m)

보링데이터의 상단 EL을 입력합니다.

Station (m)

보링데이터의 Station을 설정합니다.

토층수

입력할 보링데이터의 지층데이터 수를 설정합니다.

보링데이터

토질분류

지층데이터의 분류를 설정합니다.

보링 명칭

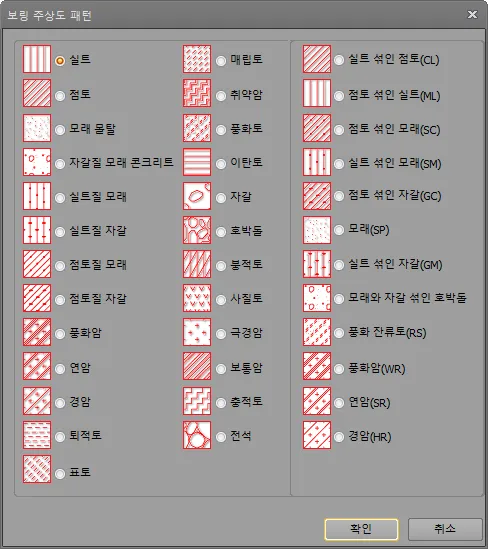

토층에 따른 명칭 및 보링주상도의 패턴을 선택합니다. 지질주상도 작성에 반영됩니다.

토층의 누적깊이를 입력합니다. 보링공 상단으로부터 해당 토층까지의 누적깊이를 입력하여야 합니다.

토층의 평균 N치를 입력합니다.

토층의 평균지반 점착력을 입력합니다.

토층의 지반탄성계수값을 사용자 입력합니다.

[기초자료]의 “내진해석시 기초부 모델링 방법”을 “기초형식 및 지반상수 고려”를 선택하신 경우에 기초지반에 대한 탄성계수값을 설정해야 합니다.

단일현장타설 말뚝교각의 스프링산정시 반영됩니다.

한계상태설계법에서는 침하검토 및 기초 강체검토에 반영됩니다.

표를 참고로 하여 탄성계수를 입력합니다.

토층의 포아슨비를 사용자 입력합니다.

[기초자료]의 “내진해석시 기초부 모델링 방법”을 “기초형식 및 지반상수 고려”를 선택하신 경우에 기초지반에 대한 포아슨비를 설정해야 합니다.

단일현장타설 말뚝교각의 스프링산정시 반영됩니다.

표를 참고로 하여 포아슨비를 입력합니다.

σv' (한계상태설계법)

대상 토층 중간에서 연직유효 응력을 입력합니다.(MPa)

현장타설말뚝의 주면마찰력 산정시 반영됩니다.

N60 (한계상태설계법)

설계구역 지층의 평균 N값으로, 해머 효율에 대해서 보정한 값

현장타설말뚝의 주면마찰력 산정시 반영됩니다.

qu(N/mm²) (한계상태설계법)

대상 토층 중간에서 연직유효 응력을 입력합니다.(MPa)

현장타설말뚝의 주면마찰력 산정시 반영됩니다.

αE (한계상태설계법)

암반 절리를 고려한 감소계수

현장타설말뚝의 주면마찰력 산정시 반영됩니다.

암반 절리를 고려한 감소계수 (표 7.8.1)

상세입력

구조물의 상세조건을 설정합니다.

타입선택에 따라 입력항목이 상이하게 적용됩니다.

상세입력

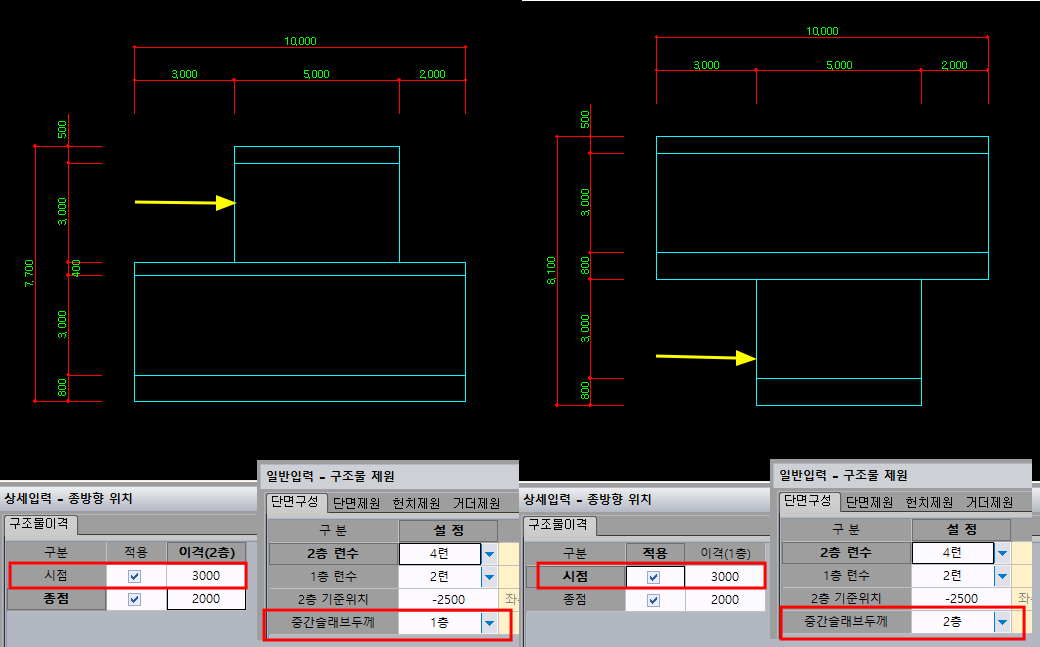

종방향 위치

시점과 종점에서 이격거리를 입력하여 구조물의 일부를 전체구조물보다 짧게 적용합니다.

복층형에서만 해당메뉴로 진행됩니다.

이격여부와 길이를 입력합니다.

1층/2층 : 입력에 따라 변경되는 층을 표기합니다.

종방향위치 입력에서는 입력이 불가하며 구조물제원 - 단면구성 - "중간슬래브두께"의 선택에 따라 선택된 기준층이 아닌 층이 적용됩니다.

적용 : 시점 및 종점에서 이격여부를 설정합니다.
이격 : 시점 및 종점에서 이격되는 길이를 입력합니다. 길이값만큼 구조물기준위치(시점, 종점)보다 구조물 내측으로 이격되어 적용됩니다.

"중간슬래브두께"의 선택에 따라 1층 또는 2층의 연장이 변경됩니다.

상세입력

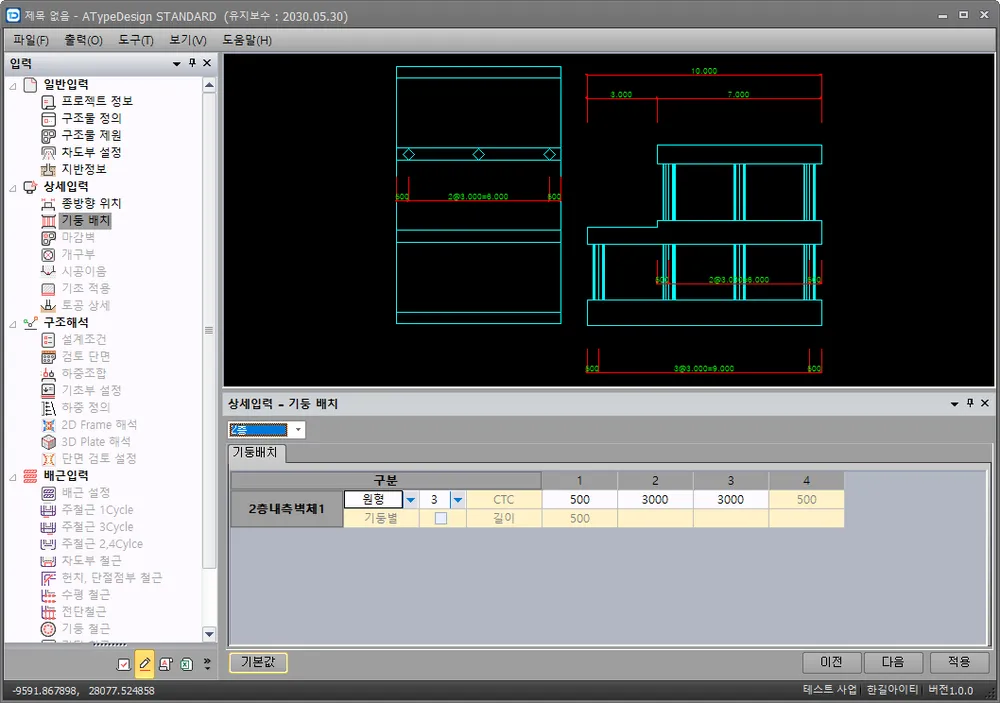

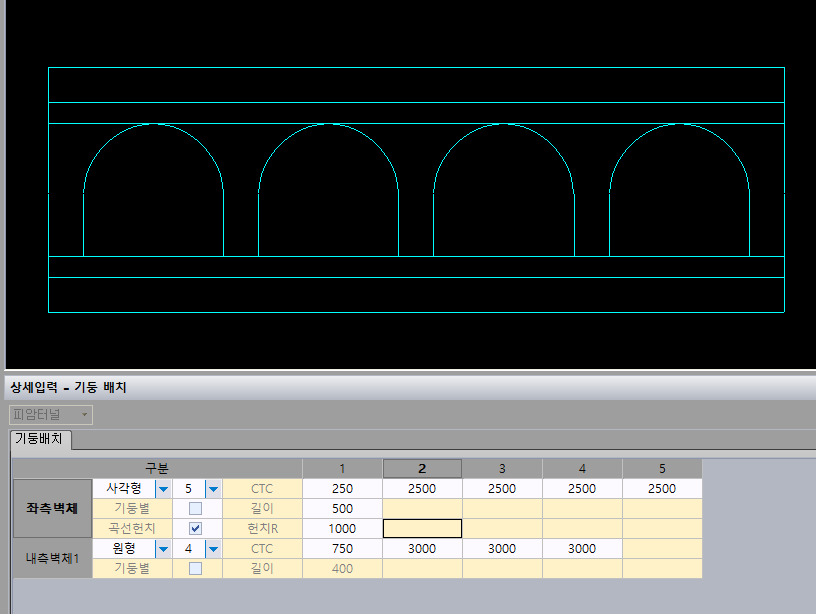

기둥 배치

구조물제원 - [단면제원]에서 벽체형식을 기둥으로 선택시 기둥의 길이방향 제원과 배치를 입력하는 단계입니다

층선택 : 입력 층을 선택합니다.

1층만 지원하는 형식에서는 입력불가합니다.

기둥타입 : 기둥의 형태를 설정합니다. 입력범위는 "원형", "사각형", "트랙형"입니다.
기둥개수 : 구조물에 배치되는 기둥개수입니다. 기둥개수 변경시 간격의 입력그리드가 갱신됩니다.
CTC : 기둥간격입니다. 입력수는 기둥개수+1이며 마지막 셀은 입력불가처리하여 자동계산합니다.
길이 : 기둥의 구조물길이방향 길이입니다. 기둥형식이 "원형"으로 선택시 해당기둥의 "길이"값은 구조물제원 - 단면제원의 해당벽체 두께 값으로 입력불가처리됩니다.

길이값이 상이하게 적용되면 각 제원별로 배근을 적용합니다.

기둥별 : 체크설정시 각 기둥의 길이를 상이하게 적용합니다.
피암터널 타입

외측벽체에 해당하는 기둥은 종단으로의 헌치를 지원합니다.

곡선헌치 : 외측벽체에 해당하는 기둥에서 입력이 표기됩니다. 기둥형식이 "사각형"인 경우만 적용 가능하고 체크 설정시 곡선헌치 제원의 입력값으로 곡선헌치를 구성합니다.
헌치R : 입력값을 R값으로 고려하여 곡선헌치를 구성합니다. "곡선헌치"가 체크인 경우는 입력가능합니다.

기본값

프로그램내부의 기본값으로 다시 설정하는 기능이며 클릭시 기존에 입력되어 있는 수치는 무시됩니다. 따라서 사용시 이점을 유의해서 사용하시기 바랍니다.

기본값은 위에 화면과 같이 처음진행시 표시되는 설정값으로 설정되도록 프로그램 내부에서 설정되어 있습니다.

상세입력

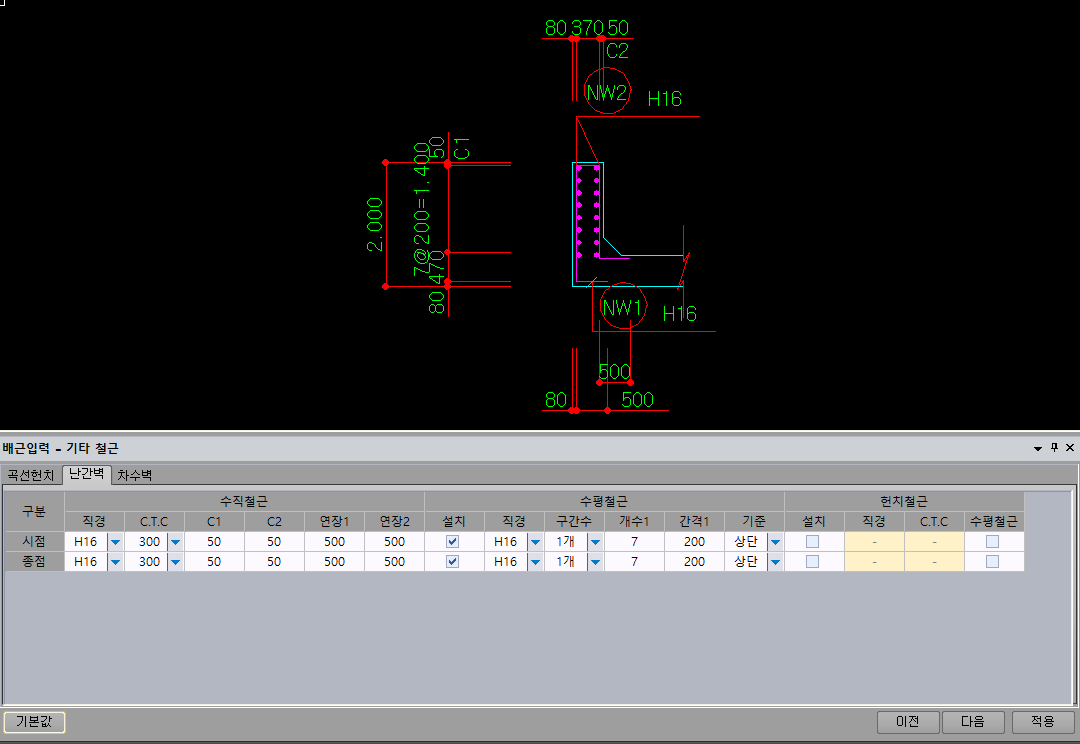

난간벽

상단에 설치되는 난간벽에 대한 설치여부와 제원입력을 진행합니다.

피암터널 타입에서만 해당메뉴로 진행됩니다.

시점, 종점, 좌측, 우측에 대해 각각 난간별설치 여부와 제원을 입력합니다.

좌측, 우측 난간벽은 단면에 적용되는 부재로 고려되며 시점, 종점 난간벽은 추가상세도 형태로 고려됩니다.

설치 : 난간벽의 설치여부를 설정합니다.
두께 : 난간벽의 두께입니다. 단면외측 또는 시종점에서 내측으로 적용됩니다.
높이-좌측 : 난간벽의 높이로 좌측, 우측은 해당값으로 적용되고 시점, 종점은 좌측-우측의 변단면으로 적용됩니다.
높이-우측 : 난간벽의 높이로 시점, 종점만 입력됩니다. 좌측-우측으로 높이가 변화하는 난간벽으로 적용됩니다.
헌치-B : 헌치제원으로 수평방향 거리입니다.
헌치-H : 헌치제원으로 높이방향 거리입니다.

상세입력

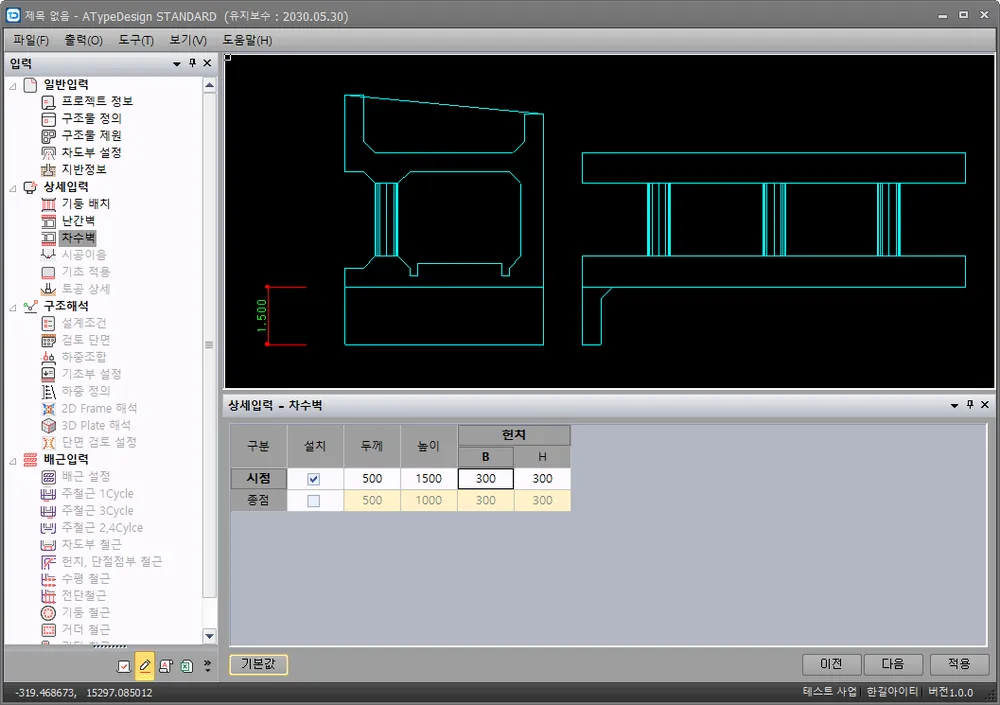

차수벽

시점과 종점부 하단에 설치되는 차수벽 설치여부와 제원입력을 진행합니다.

피암터널 타입에서만 해당메뉴로 진행됩니다.

시점, 종점에 대해 각각 차수벽설치 여부와 제원을 입력합니다.

차수벽은 추가상세도 형태로 고려됩니다.

설치 : 차수벽의 설치여부를 설정합니다.
두께 : 난간벽의 두께입니다. 시종점에서 내측으로 적용됩니다.
높이 : 차수벽의 높이입니다.
헌치-B : 헌치제원으로 수평방향 거리입니다.
헌치-H : 헌치제원으로 높이방향 거리입니다.

상세입력

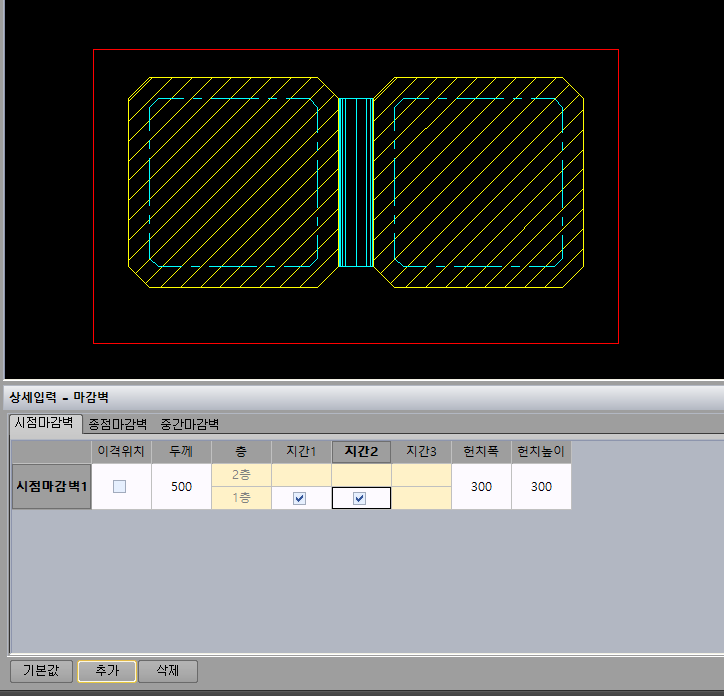

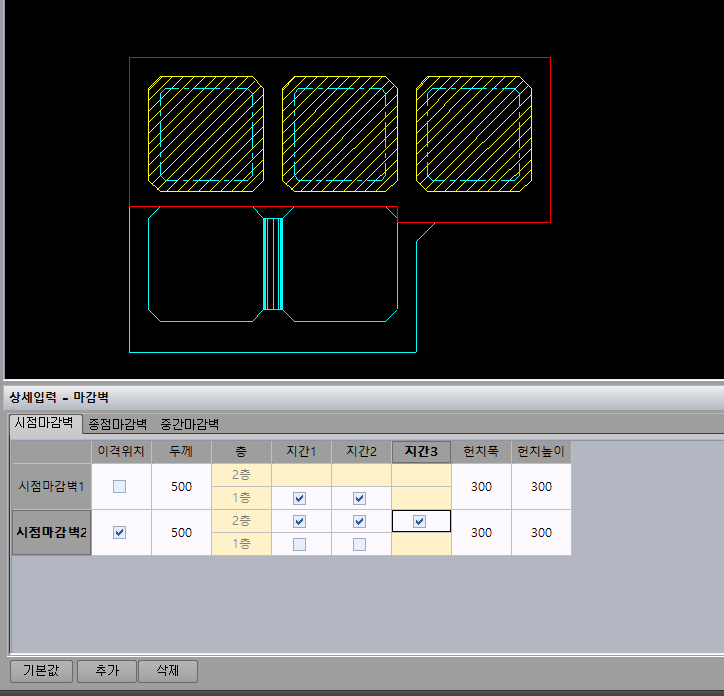

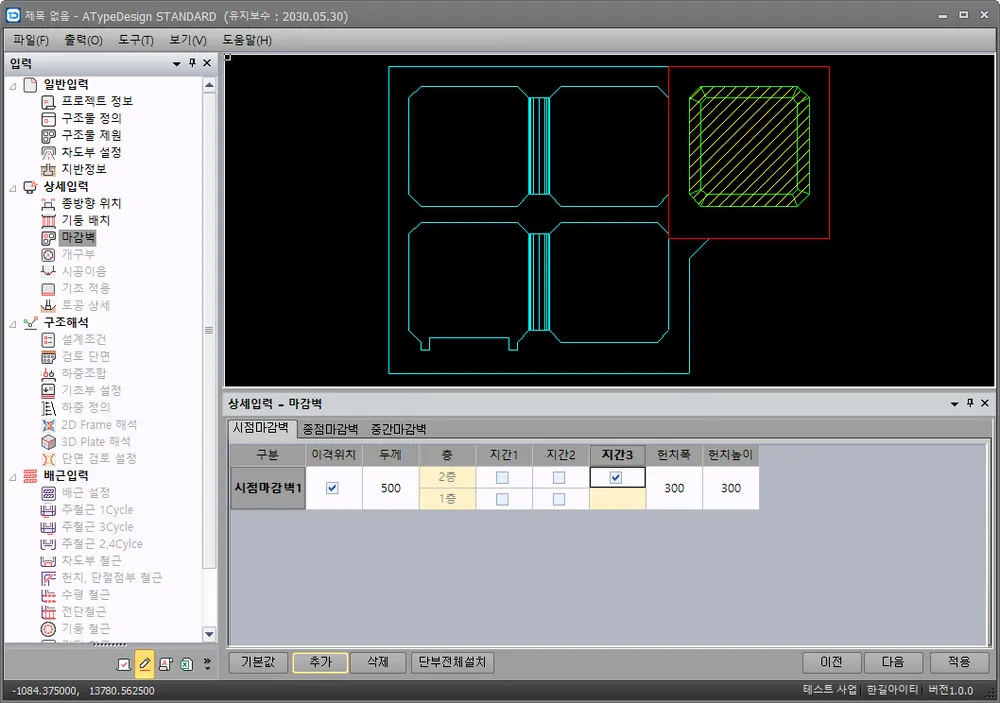

마감벽

시점, 종점 및 구조물 중간에 설치되는 마감벽을 설정합니다.

집수정 타입에서만 해당메뉴로 진행됩니다.

각 층, 련 별로 마감벽이 설치되는 위치를 설정합니다. 여러 층,련에 설치된 마감벽이 한개의 마감벽으로 적용되며 배근에서도 해당 단위로 마감벽배근이 됩니다.

<시점마감벽> <종점마감벽>

이격위치 : 마감벽은 구조물시점 또는 종점에 설치되며 종방향 위치 메뉴에서 "구조물 이격"이 적용된 경우는 "이격위치" 설정시 이격된 위치에 마감벽이 설치됩니다.

위치입력값과 종방향위치입력값에 따라 해당위치에서 적용이 되지 않는 층이 있을 수 있으며 이경우 해당 층의 입력은 제외됩니다.

두께 : 마감벽 두께로 시점마감벽은 기준위치에서 종점방향, 종점마감벽은 기준위치에서 시점방향으로 두께가 적용됩니다.
헌치폭 : 마감벽에 설치되는 헌치로 구조물길이방향 길이값입니다.
헌치높이 : 마감벽에 설치되는 헌치로 마감벽연단에서 안쪽으로 이격되는 길이입니다.

[추가], [삭제]버튼으로 마감벽을 추가/삭제 할 수 있으며 각 마감벽은 별개의 마감벽으로 고려됩니다.

<중간마감벽>

위치 : 구조물시점에서 부터의 거리입니다.
두께 : 중간마감벽은 기준위치에서 양방향으로 입력값/2 만큼씩 적용됩니다.
헌치폭 : 마감벽에 설치되는 헌치로 구조물길이방향 길이값입니다. 중간마감벽은 헌치가 시점과 종점으로 모두 설치됩니다.
헌치높이 : 마감벽에 설치되는 헌치로 마감벽연단에서 안쪽으로 이격되는 길이입니다.

[추가], [삭제]버튼으로 마감벽을 추가/삭제 할 수 있으며 각 마감벽은 별개의 마감벽으로 고려됩니다.

상세입력

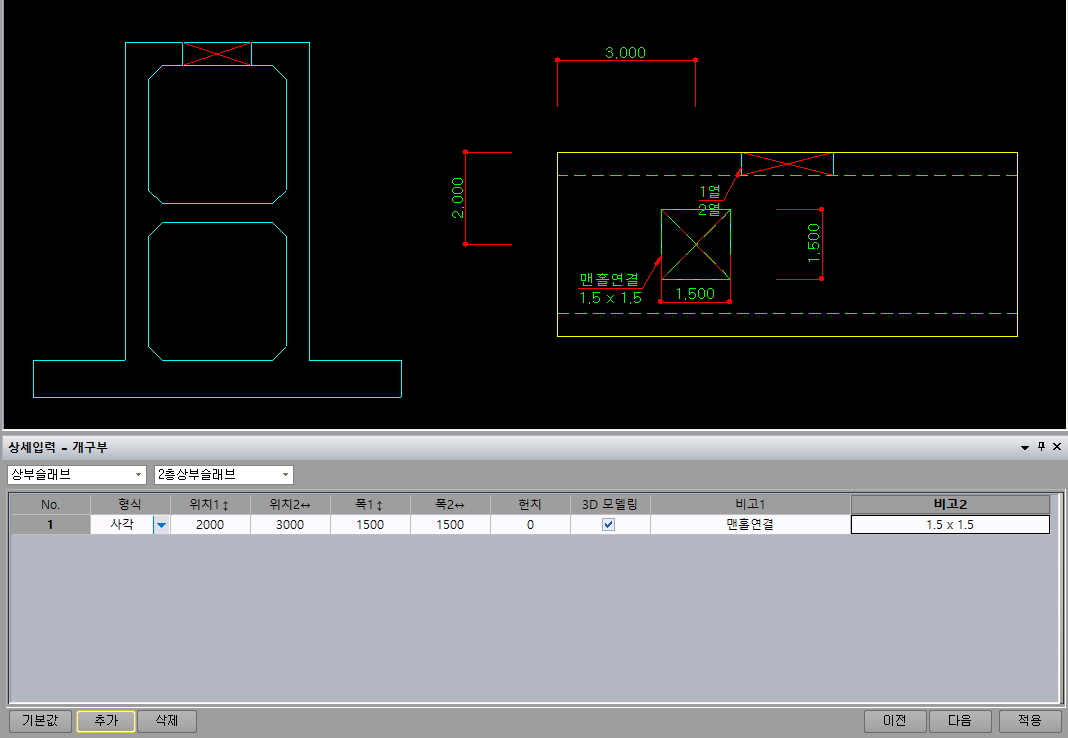

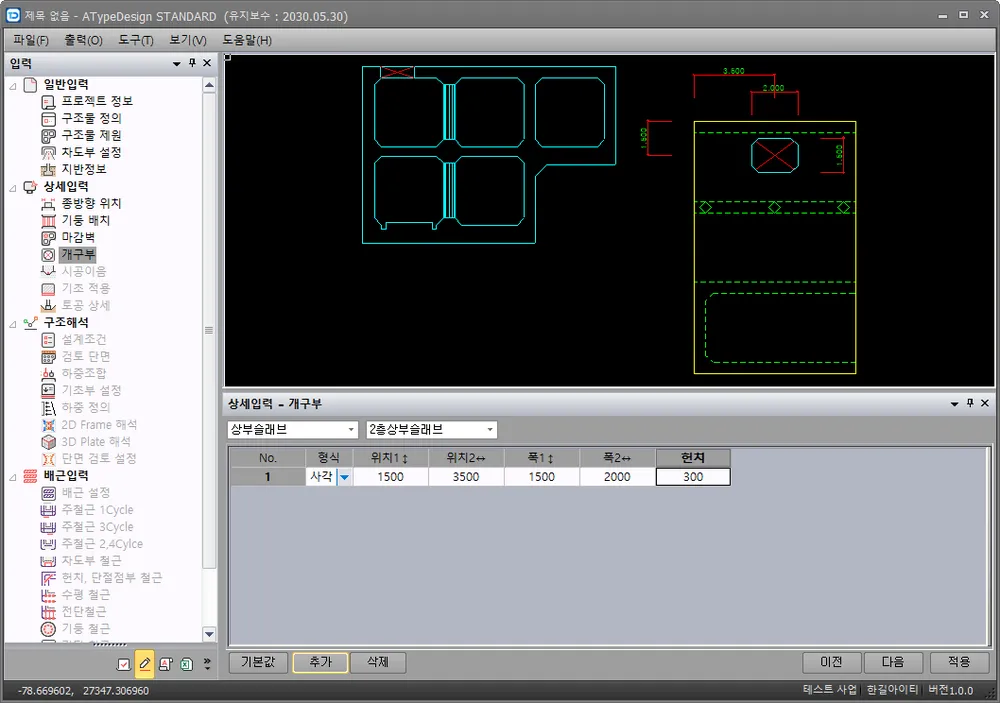

개구부

본체의 일부를 open하여 pipe, 다른 암거와 연결할 수 있도록 개구를 설정합니다.

피암터널 타입에서는 지원하지 않습니다.

각 슬래브, 벽체 별로 개구부가 설치되는 위치를 선택하여 개구부를 추가합니다.

하부슬래브는 개구부가 설치되지 않습니다.

<개구부>

형식 : 개구형태를 선택하며 사각/원형의 형태중 선택합니다.
위치↕, 위치↔ : 평면상 개구의 위치를 입력합니다. 슬래브의 경우 좌측상단을 기준으로 위치를 입력하며 벽체의 경우 층별로 좌측하단을 기준으로 합니다.
폭↕, 폭↔ : 개구의 크기를 입력하며 원형개구인 경우는 직경만 입력합니다.
헌치 : 사각형의 개구인 경우 헌치를 적용할 수 있습니다. 0으로 입력시에는 헌치가 반영되지 않습니다. 헌치를 반영하는 경우에도 3D모델링에는 반영되지 않습니다.
3D 모델링 : 해당 개구를 3D모델링에서 반영할 지 설정합니다.
비고1, 비고2 : 개구부의 명칭을 입력합니다. 비고2 는 지시선 하단에 표기됩니다. 비고에 내용을 입력하지 않은 경우는 위치와 번호가 표기됩니다.

[추가], [삭제]버튼으로 개구부를 추가/삭제 할 수 있습니다.

다른 벽체, 슬래브, 개구부 및 헌치 등과 간섭이 되는 경우는 정상적으로 지원되지 않으므로 확인후 입력을 조정하셔야 합니다.

상세입력

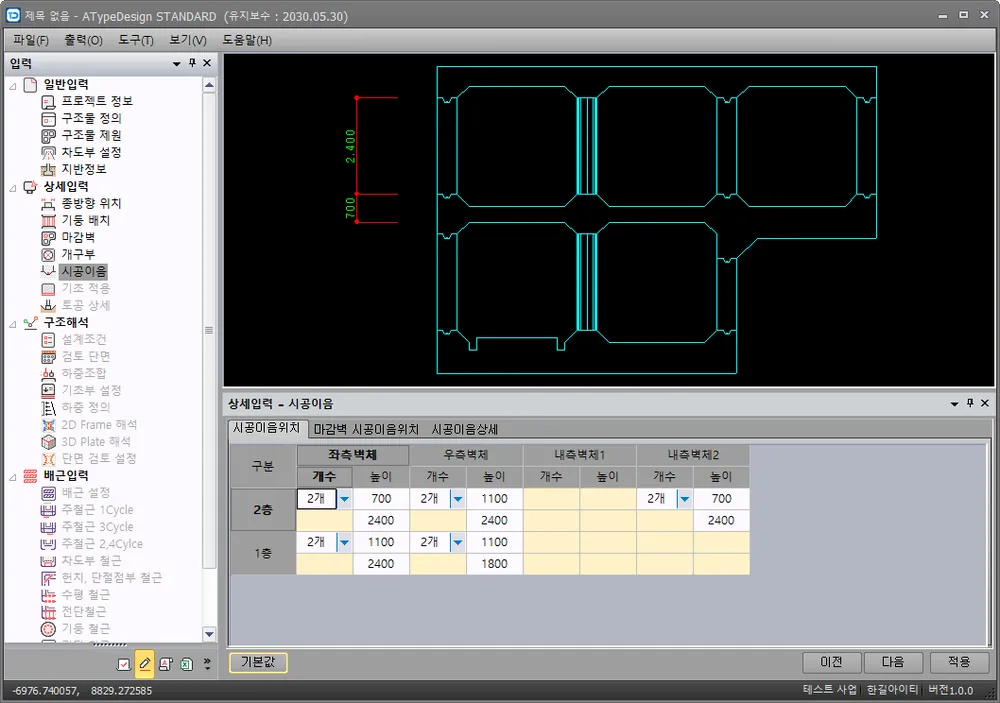

시공 이음

시공이음에 대해 설정하는 단계입니다.

<시공이음 위치>

본체에서 기둥을 제외한 각 벽체에 시공이음 갯수와 위치를 설정합니다.

개수 : 시공이음 갯수를 설정합니다. 선택에 따라 높이를 입력할 수 있는 항목이 반영됩니다.
높이 : 시공이음의 위치로 각 벽체의 하단에서부터의 높이입니다.

<마감벽 시공이음>

마감벽이 설치된 경우 마감벽에 적용되는 시공이음의 갯수와 위치를 설정합니다.

본체의 시공이음 위치와 동일하게 입력됩니다.

<시공이음상세>

시공이음의 상세값을 입력합니다. 입력값에 따른 상세를 도면 작성하고 치수를 표기합니다.

폭1 : 시공이음 하면의 폭입니다.
폭2 : 시공이음의 경사부 폭입니다.
높이 : 시공이음의 높이입니다.

상세입력

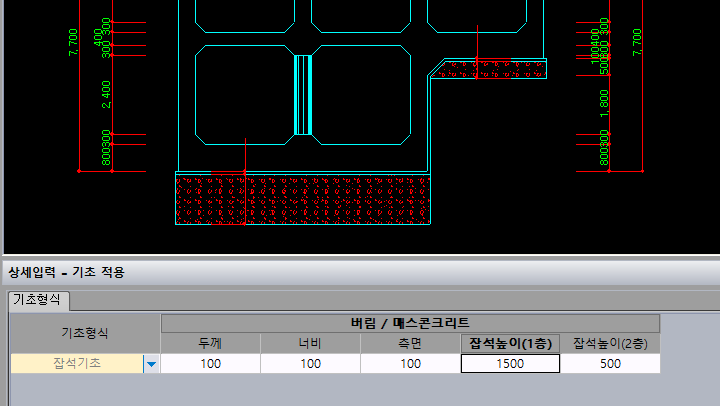

기초 형식

일반입력 - 구조물정의 에서 설정한 기초형식에 따라 기초부를 설정하는 단계입니다.

<기초형식>

기초형식 : 일반입력 - 구조물정의 에서 설정한 기초형식이 표기됩니다.
버림 / 매스콘크리트
두께 : 버림콘크리트의 두께를 입력합니다. (mm)
너비 : 기초외에 버림 및 매스의 기초연단에서 돌출길이를 입력합니다. (mm)
측면 : 1,2층의 폭이 상이한 경우 2층기초에 연결되는 1층 측면에는 버림콘크리트를 적용할 수 있도록 입력을 하였습니다. 입력값을 측면설치 두께로 적용합니다.
잡석높이(1층)/잡석높이(2층) : 기초형식이 "잡석기초" 인 경우 잡석기초는 버림콘크리트하단에 적용되며 복측구조인 경우 각층에 대해 각각 잡석높이 입력합니다.
MASS높이(1층)/MASS높이(2층) : 기초형식이 "MASS기초" 인 경우 버림콘크리트를 대체하여 적용되며 복층구조인 경우 각층에 대해 각각 두께를 입력합니다.

말뚝종류

기초형식이 "말뚝기초"인 경우 말뚝종류의 설정 및 이에 따른 말뚝제원, 말뚝배치를 입력합니다.

말뚝종류

말뚝 종류를 선택합니다.

도로교설계기준해설(2008)에 따른 말뚝시공방법을 선택하여 말뚝검토시 물성치를 적용합니다.

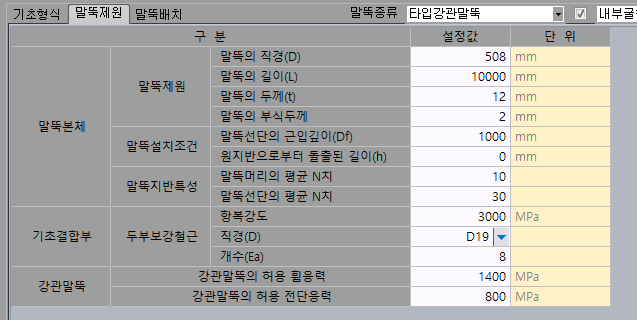

<말뚝제원>

적용되는 말뚝의 제원에 대한 설정을 적용합니다.

1) 말뚝제원

말뚝의 직경 : 말뚝의 직경(D)를 설정합니다.
말뚝의 길이 : 말뚝의 길이를 설정합니다. 기초매입길이(100mm)를 포함한 전체길이를 입력합니다.
말뚝의 두께 (강관말뚝, PHC말뚝)

말뚝의 두께를 설정합니다.

말뚝의 부식두께 (강관말뚝)

강관말뚝인 경우 부식두께를 설정합니다.

2) 말뚝설치조건

말뚝선단의 근입깊이 : 말뚝선단의 근입깊이를 설정합니다.
원지반으로부터 돌출된 길이 : 원지반으로부터의 돌출된 길이를 설정합니다. 변위법적용시 돌출길이(h)로 적용됩니다.

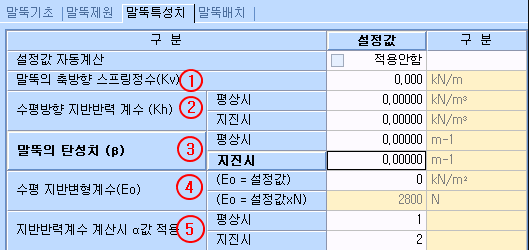

3) 말뚝지반특성

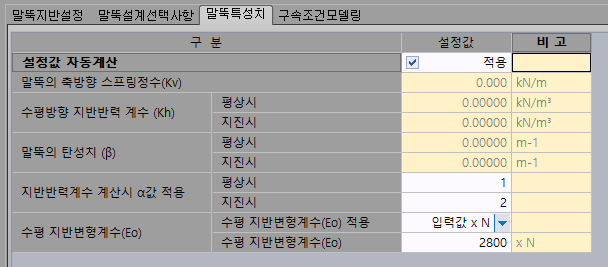

말뚝머리의 평균 N치 : 말뚝머리의 평균N치를 설정합니다.

수평방향 지반반력 계수 (Kh)와 말뚝의 탄성치 (β) 산정시 적용됩니다.

말뚝선단의 평균 N치 : 말뚝선단의 평균N치를 설정합니다.

말뚝의 축방향 스프링정수 (Kv)와 허용지지력 산정에 반영됩니다.

4) 두부보강

두부보강철근 항복강도 : 말뚝두부보강에 대한 철근제원을 입력합니다.
두부보강철근 직경 : 말뚝두부보강에 대한 철근제원을 입력합니다.
두부보강철근 개수 : 말뚝두부보강에 대한 철근제원을 입력합니다.

5) 강관말뚝 (강관말뚝)

강관말뚝의 허용휨응력 : 휨응력 검토시 허용값을 입력합니다.
강관말뚝의 허용전단응력 : 전단응력 검토시 허용값을 입력합니다.

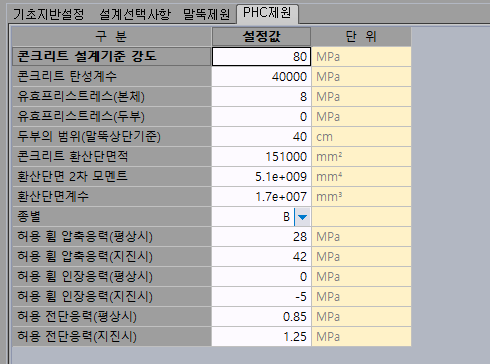

PHC제원

말뚝종류에 PHC말뚝을 선택한 경우에 PHC말뚝의 제원을 설정합니다.

PHC말뚝의 제원은 제원참조를 이용해서 쉽게 설정할 수 있습니다.

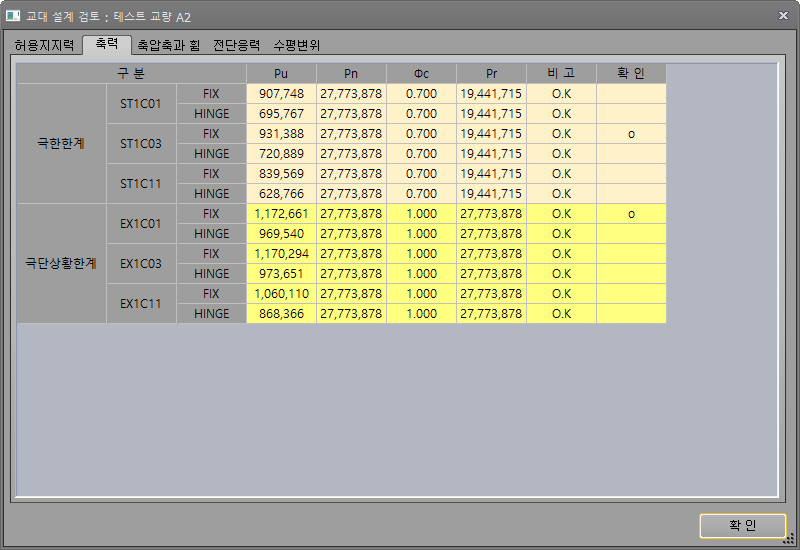

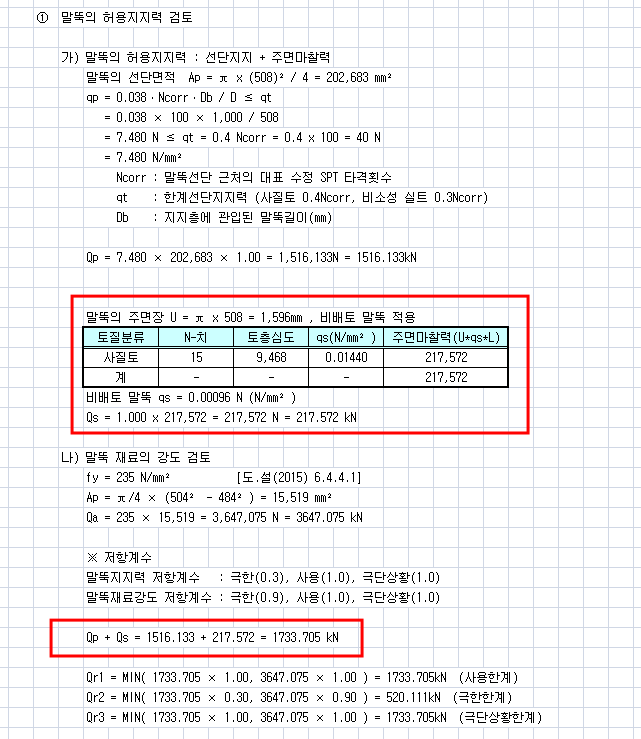

[설계 검토]

현재 입력된 제원과 배치로 말뚝의 안전성을 검토합니다.

해석이 완료된 경우만 가능합니다.

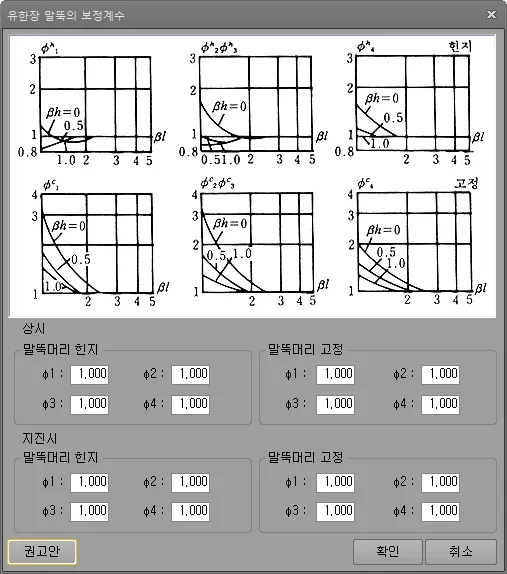

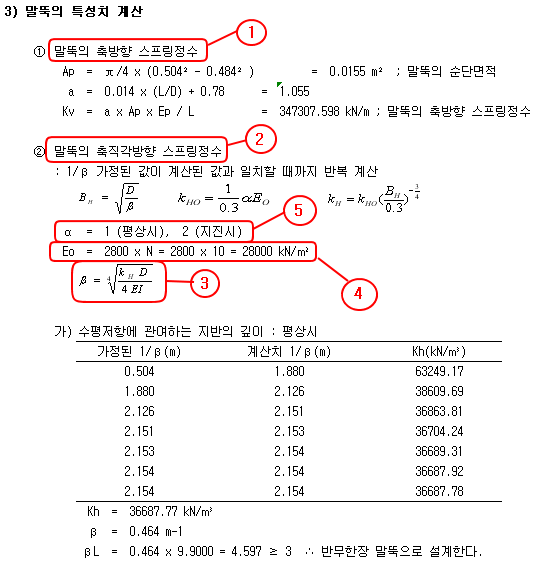

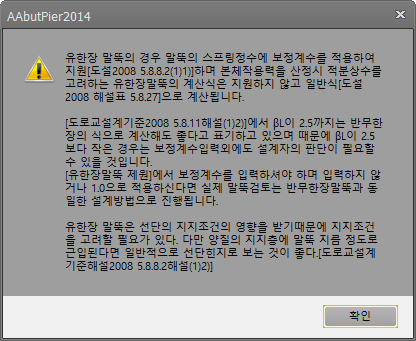

[유한장 말뚝 보정계수]

유한장 말뚝의 경우 축직각방향 스프링정수의 보정계수를 입력합니다.

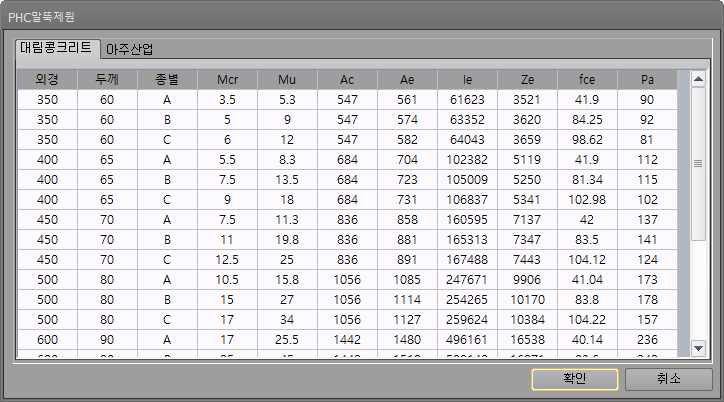

[PC/PHC 제원 참조]

PC, PHC말뚝으로 사용시 기성제품의 제원값을 참조하여 사용합니다.

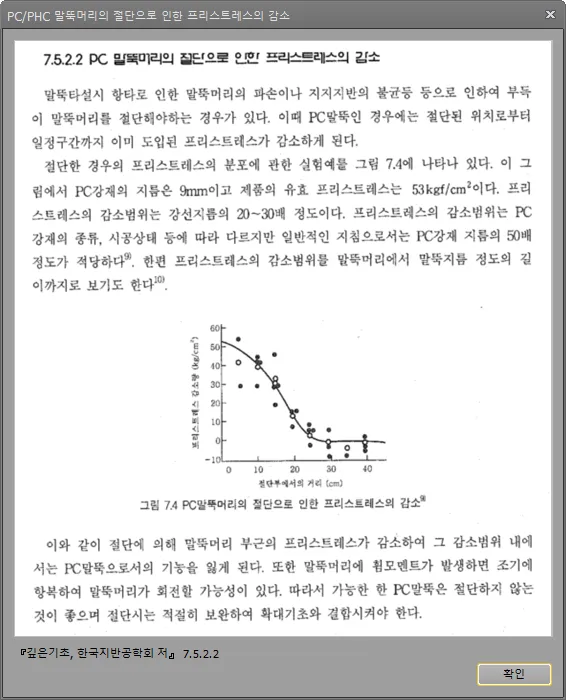

[PC.PHC 두부손상시 PS감소]

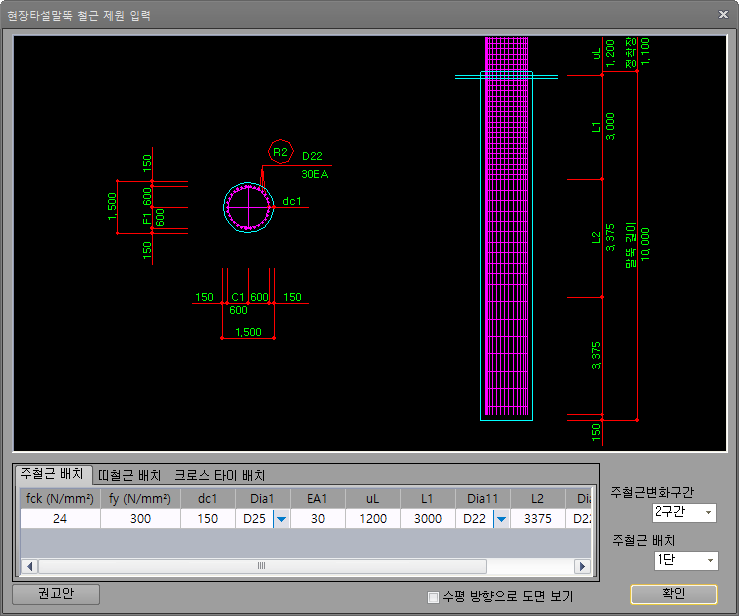

[현장타설말뚝]

현장타설말뚝에 대한 배근을 입력합니다.

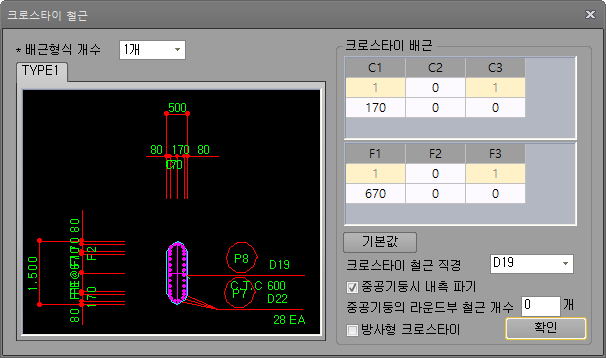

주철근 배치 / 띠철근 배치 / 크로스 타이 배치 를 각각 입력합니다. 말뚝본체검토시 반영되며 현장타설말뚝도면으로 작성됩니다.

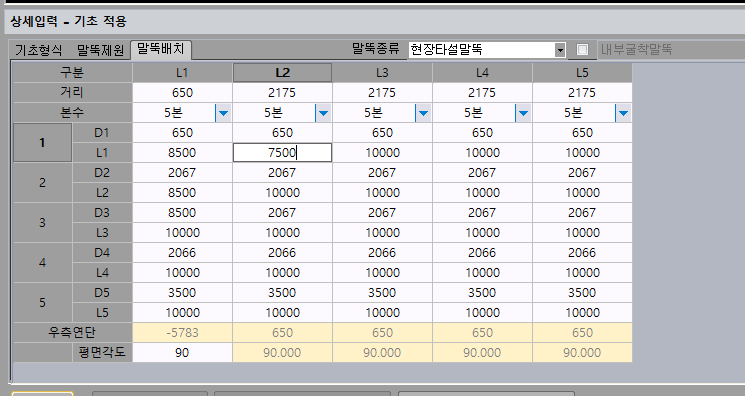

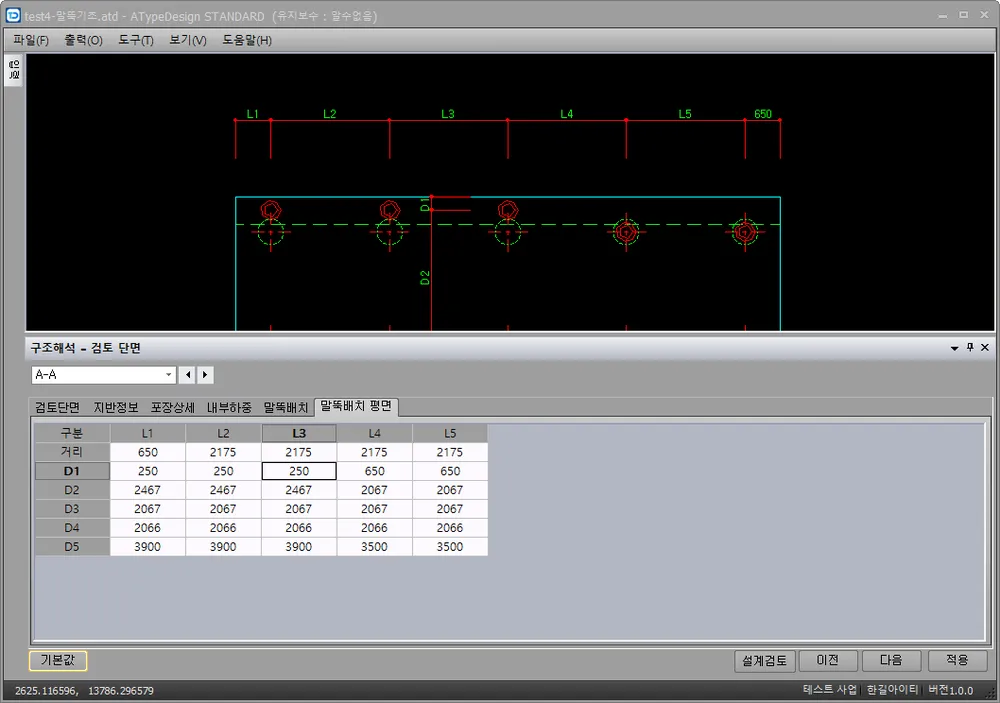

<말뚝배치>

길이방향, 단면방향에 대한 말뚝의 수와 간격입력으로 말뚝을 배치합니다.

길이방향에 대해서 길이방향에 설치된 말뚝본수에 대해 다른 말뚝열수를 적용할 수 있습니다.

길이방향 말뚝수 : 암거길이방향으로 배치되는 최대 말뚝수를 설정하는 항입니다.
단면방향 말뚝수 : 암거단면방향으로 배치되는 최대 말뚝수를 설정하는 항입니다.
기본값 : 말뚝배치 탭에서 "기본값"버튼 적용시에는 말뚝의 배치에 대한 기준설정으로 배치를 수행합니다.

입력된 "연단 거리"을 기준으로 말뚝배치후 말뚝간 간격은 "말뚝 중심 간격"에 따른 본수로 등분배치합니다.

D1,D2,D3…Dn : 말뚝에 대한 배치를 입력하는 항으로써 단면도 기준으로 기초우 측전면에서 이격거리를 나타납니다. 이때 뒷굽연단(마지막열부터 뒷굽연단까지의 거 리)은 자동산정됩니다.
L1,L2,L3 : 말뚝에 대한 배치를 입력하는 항으로써 암거벽길이 방향으로 시점단 면을 기준으로해서 기초전면에서 이격거리(L1)를 나타납니다. 이외구간은 각말뚝간 의 간격을 의미합니다.
본수 : 각 말뚝위치에서 횡방향 본수를 설정합니다.
평면각도 : 말뚝의 배치각도로 기본값은 구조물정의의 각도와 동이합니다.
길이 : 각열마다의 말뚝의 길이를 설정항이며 단위는 mm 입니다.

말뚝거리 간섭체크

기본값은 OFF 이며 ON 을 선택시 평면에서 최소간격을 체크하여 간섭이 발생하는 말뚝은 화면상으로 표기합니다.

말뚝별 길이 입력

기본값은 OFF 이며 ON 을 선택시 각말뚝에 대해서 길이를 입력하는 항이 생깁니다. 다음은 말뚝별길이입력을 ON 했을경우 입력화면을 나타내고 있습니다.

상세입력

토공 상세

토공상세에 대해 설정하는 단계입니다.

<토공설정>

토공산출을 위한 설정값을 지정합니다.

토공수량 : 토공수량 고려에 대한 설정으로 도로집수정 타입에서만 고려되며 다른타입에서는 설정없이 토공수량을 산출합니다.
터파기기준 : 기초하면 또는 버림콘크리하면 중 터파기 수량을 산출하는 기준을 선택합니다. 잡석기초인 경우 잡석기초하면 항목을 적용할 수 있습니다.
최초굴착 : 굴착깊이별 집계를 위한 최초굴착높이입니다.
단위굴착 : 굴착깊이별 집계를 위한 단위굴착높이입니다. 체크로 설정된 경우 최초굴착높이이후 입력된 단위굴착높이별로 집계가 추가됩니다.

체크해제인 경우는 최초굴착이후는 한개의 항목으로 집계됩니다.

소단높이 : 터파기사면에 적용되는 소단높이입니다. 터파기하면을 기준으로 합니다.
소단폭 : 소단이 설치되는 경우 반영하는 소단의 폭원입니다.

<시점> <종점>

시점 과 종점 위치에서의 터파기라인을 작성하며 토공수량은 양단면평균으로 산출합니다.

터파기기준EL. : 터파기의 기준인 지반고상단입니다.

토사, 풍화암, 연암, 경암 : 토층높이와 각 층의 터파기구배를 입력합니다. 지반정보를 참조한 적용은 되지 않으며 각 토층높이를 확인후 입력하여야 합니다.

토공형태 : 위치별로 가시설/터파기의 조건을 설정합니다. 터파기의 경우 각 토층의 터파기구배를 고려하며

가시설의 경우 토층의 구배와 무관하게 0의 구배를 고려합니다. 가시설자체에 대한 성과품은 고려하지 않습니다.

이격거리 : 각 위치별로 터파기 시작위치를 지정합니다.
[좌측], [우측], [시점], [종점]

각 단면에서의 가시설 적용 등 토공형태 와 이격거리를 설정

[좌측], [우측]은 단면에서 확인되나 [시점], [종점]은 종단상의 적용항목으로

[시점]구간인 경우 "시점"항목이 활성화되고 [종점]구간인 경우 "종점"항목이 활성화됩니다.

[종방향위치1], [종방향위치2] 위치는 이격거리 입력방향에 따라 "시점" 또는 "종점"항목이 활성화됩니다.

<종방향위치>

종방향위치1, 종방향위치2는 종방향위치 메뉴의 이격거리 입력으로 인해 추가되는 위치, 종방향위치의 입력에 따라 발생하는 위치입니다.

단면이 변경되는 위치에 대한 입력으로 각각의 단면에 대한 토공작성을 확인할 수 있습니다.

시점~종방향위치1, 종방향위치1~종방향위치2, 종방향위치2~종점 등 구간을 고려하여 토공수량을 양단면평균으로 산출합니다.

[좌측], [우측], [시점], [종점]

[종방향위치1], [종방향위치2] 위치는 이격거리 입력방향에 따라 "시점" 또는 "종점"항목이 활성화됩니다.

구조계산

구조계산에 대한 설계조건 및 적용방법을 진행하는 단계입니다.

검토단면별로 물성치 및 하중설정을 하며 계산서를 출력할 검토단면을 작성하여 해석을 진행합니다.

구조계산

설계 조건(한계상태설계법)

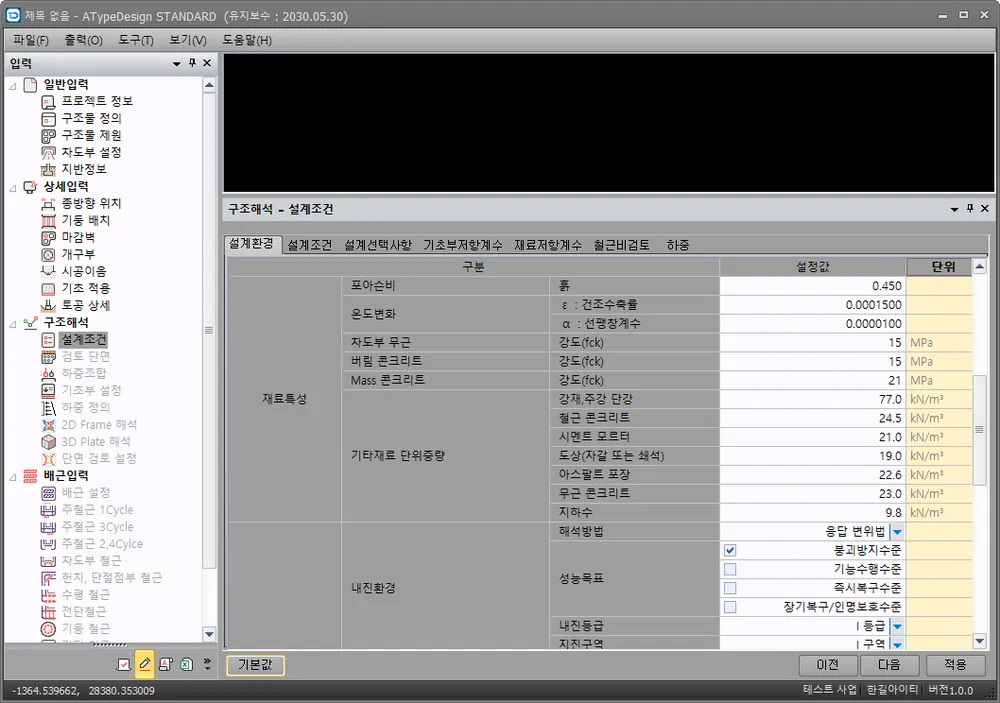

설계조건

구조계산에 필요한 설계조건을 설정하는 단계입니다.

기본값

기본값은 위에 화면과 같이 처음진행시 표시되는 설정값으로 설정되도록 프로그램 내부에서 설정되어 있습니다.

설계환경

기본환경

적용설계기준(상시하중조합) : 한계상태설계법에서는 철도교 또는 도로교의 설계기준을 지원하며 콘크리트 설계기준은 입력되지 않습니다.
콘크리트설계기준 : 한계상태설계법에서는 "콘크리트설계기준 KDS 24 10 11 : 2019" 만 고정으로 지원합니다.
도로교 설계기준 : "도로교설계기준 KDS 24 10 11 : 2019" 또는 "도로암거구조설계기준 KDS 44 90 00 : 2021" 이 선택가능하며 선택에 따라 세부 설정의 기본값이 상이하게 적용됩니다.
철도교 설계기준 : 한계상태설계법에서는"교량설계기준 KDS 24 00 00 : 2021" 만 고정으로 지원합니다.
내진설계기준 : 2018.12월에 개정된 "내진설계일반(KDS 17 10 00)" 만 고정으로 지원합니다.
해석방법(도로집수정 타입) : 도로집수정에서는 "full-3D 해석" 과 "양방향 2D 해석" 을 선택할 수 있습니다.

"full-3D 해석" 을 선택한 경우는 3D해석결과로 각 부재에 대해 방향별로 +/- 부재력을 검토합니다.

"일방향 2D 해석" 을 선택한 경우는 검토단면에서 횡단과 종단에 대한 검토단면을 작성하여 각각 검토합니다. 계산서도 각 단면에 대해 작성됩니다.

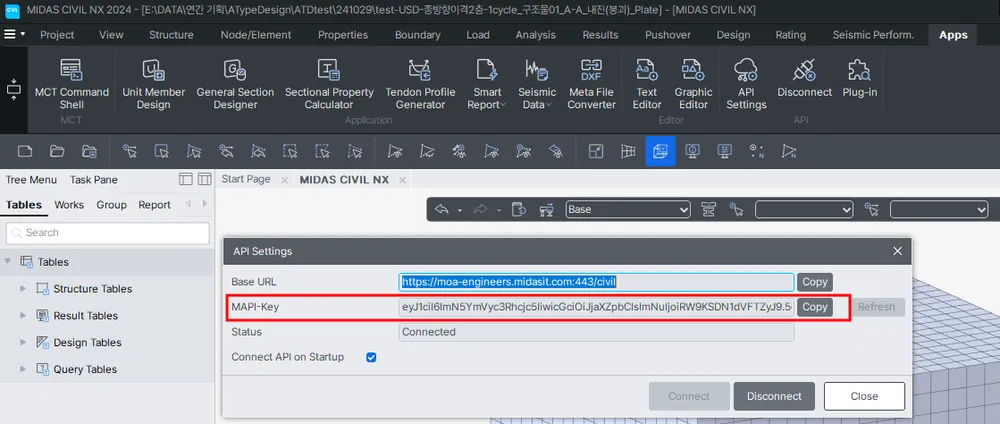

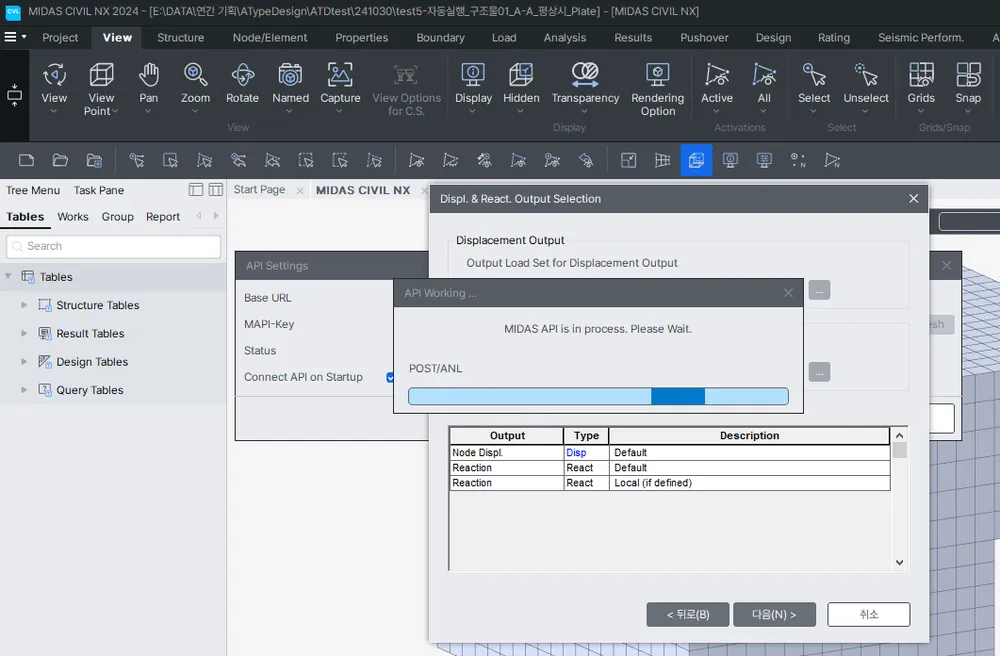

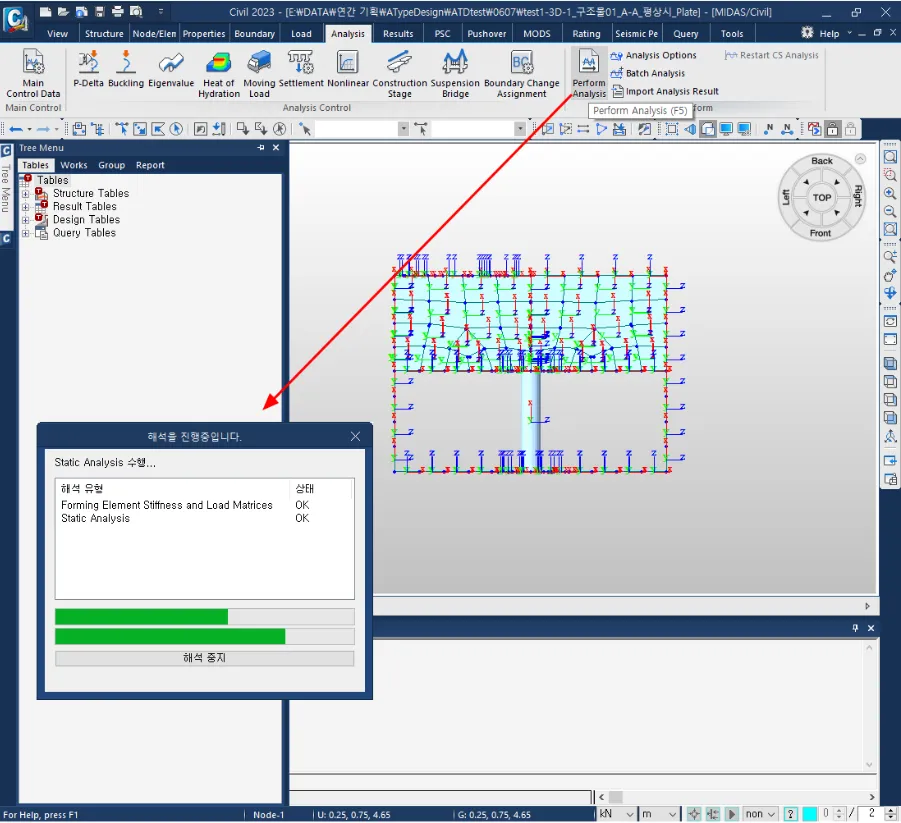

해석 Tool(2D) : 해석솔버를 선택하는 기능으로 SAP2000 7.4x, MIDAS nx 는 자동실행을 지원합니다. (SAP2000, MIDAS, MIDAS nx)
해석 Tool(3D) : 해석솔버를 선택하는 기능으로 SAP2000 7.4x, MIDAS nx 는 자동실행을 지원합니다. (해석안함, MIDAS, MIDAS nx)

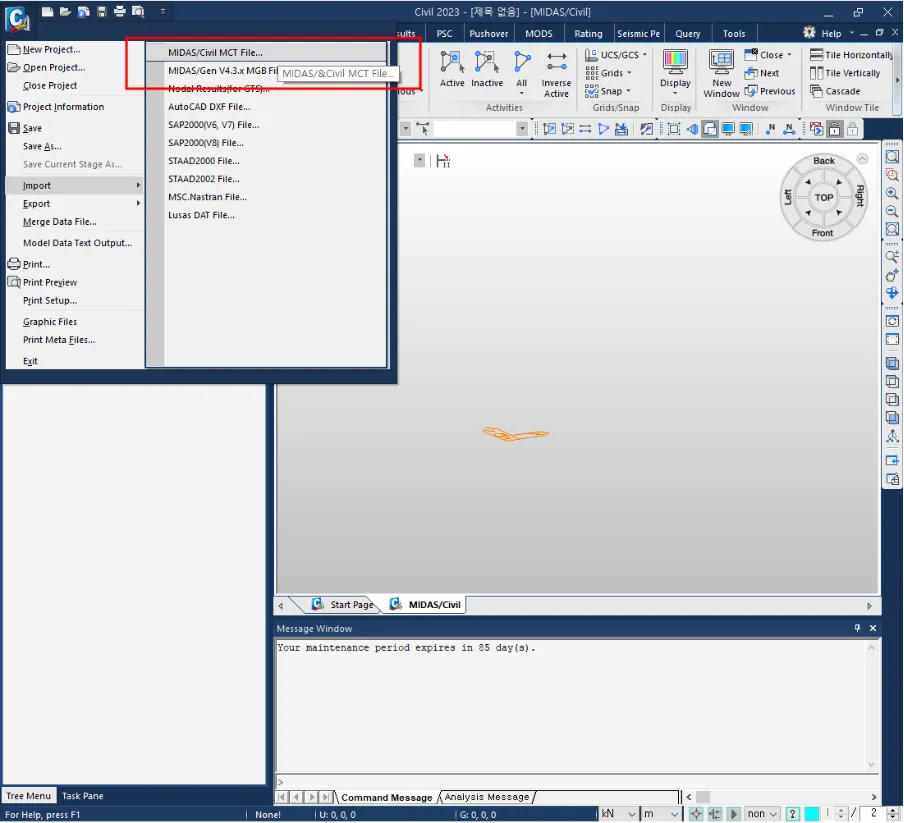

MIDAS Input Ver : 해석솔버를 MIDAS로 설정하는 경우 버전을 설정합니다. 설정된 버전은 3D Plate에 반영됩니다.
설계단면력 : 3D해석을 진행하는 경우 "2D/3D 최대값" 또는 "3D 해석결과" 를 선택하여 설계단면력의 기준을 선택합니다.

"3D 해석결과"로 설정하더라도 단면검토설정의 검토단면은 2D해석결과를 기준으로 설정되기에 2D해석을 수행하여야 합니다.

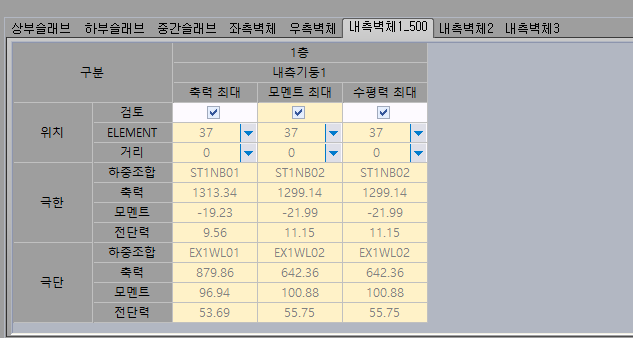

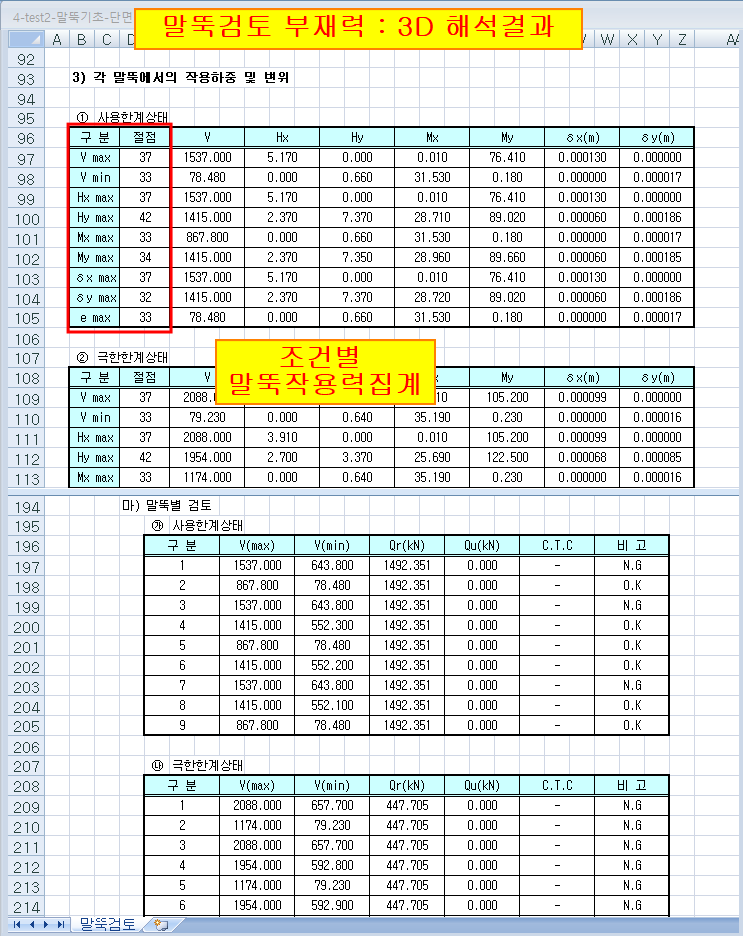

말뚝검토 부재력 : 3D해석을 진행하는 경우 말뚝검토의 검토부재력을 횡방향인 "2D 해석결과" 또는 3D Plate 해석에 따른 "3D 해석결과" 중 선택하여 검토 부재력의 기준을 선택합니다.

설계단면력 설정과는 무관하게 "2D 해석결과" 또는"3D 해석결과" 를 선택하여 적용하며 집계방식이 상이하기에 2D와 3D의 해석결과를 비교하는 방식은 지원하지 않습니다.

"3D 해석결과" 옵션적용시에는 3D모델에 모델링 된 모든 말뚝에 대해 축력최대/최소, 수평력(X,Y)최대, 모멘트(X,Y)최대, 변위(X,Y)최대, 편심최대 의 케이스를 집계하고 검토합니다.

말뚝작용력을 그대로 적용하기에 말뚝간격을 고려하지 않고 집계된 부재력으로 검토를 수행합니다.

X,Y방향의 모멘트, 변위는 각 검토에서 최대값으로 검토합니다.

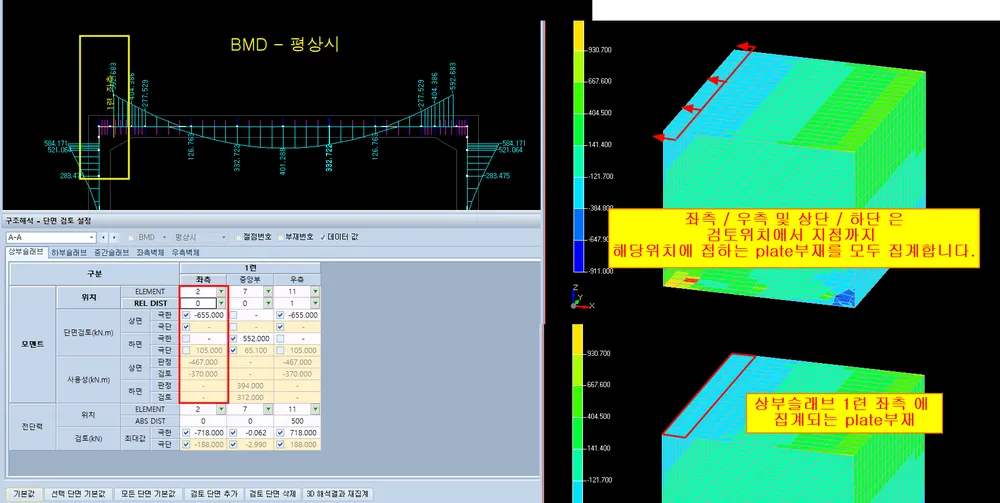

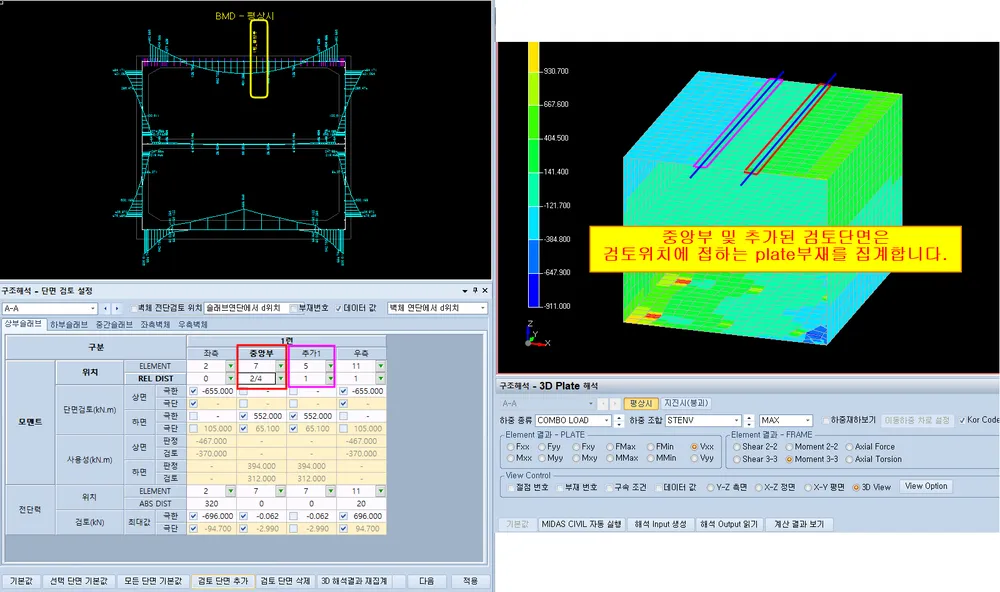

3D 해석결과 적용 : 3D_Plate 해석 집계시 해석결과로 적용되는 항목을 설정합니다.

해석결과 적용 부재수 : 3D_Plate 해석 집계시 최대 몇 개 부재의 평균값을 적용할 지 선택합니다.

재료특성

콘크리트강도(fck),탄성계수(Ec) : 구조물 설계시 적용되는 콘크리트강도를 설정하는 항으로 탄성계수는 설계기준에 따라서 콘크리트강도 수치변경시 자동 계산되며 이후 수동변경이 가능합니다. Ec 계산시 wc 는 재료특성-기타재료 단위중 량-무근콘크리트의 설정값을 가지고 계산됩니다.
철근 항복강도(fy), 전단철근 항복강도(fvy), 탄성계수(Es) : 철근 및 전단철근의 항복강도와 탄성계수를 설정하는 항으로 항복강도를 300 으로 설정시 D 바로 400 으로 설정시 H-바, 500은 S-바, 600은 U-바로 철근 마킹에서 표기됩니다.
강재 탄성계수(Es) : 강재의 탄성계수를 설정하는 항입니다.
온도변화(ε:건조수축률, α:선팽창계수) : 구조물의 온도변화에 대한 물성치를 입력하며 모델링 및 건조수축하중 산정 등에 반영됩니다.
포아슨비 (콘크리트,흙) : 재료별 포아슨비를 설정하는 항입니다.
차도부 무근 강도(fck) : 차도부 콘크리트 강도를 설정하는 항입니다.
버림콘크리트 강도(fck) : 버림콘크리트 콘크리트강도를 설정하는 항입니다.
Mass 콘크리트 강도(fck) : 매스콘크리트 강도를 설정하는 항입니다.

기타재료의 단위중량 : 기타재료에 대한 단위중량을 설정하는 항입니다.

내진환경

구조물 조건에 따라 내진해석여부와 내진해석방법을 지정하고 그에 따른 설정을 진행합니다.

해석방법 : 내진해석에 대해 적용여부를 설정하는 항입니다. (응답변위법,등가정적하중법,내진해석 하지않음)
성능목표 : 내진성능목표에 대해 설정하는 항입니다. (붕괴방지수준,기능수행수준,즉시복구수준,장기복구/인명보호수준)
내진등급 : 내진등급를 설정하는 항입니다.( I 등급,II 등급,특등급(2400년),특등급(4800년))
지진구역 : 지진구역을 선택하는 항으로써 행정구역을 체크 하면 자동적으로 지진구역계수가 설정됩니다. 이 값과 위험도 계수를 곱하여 가속도 계수를 산정하게 된다. (I 구역 0.11, II 구역 0.07)
수준별전단파속도(지반반력계수) : 지반반력계수 산정에 적용되는 전단파속도계수를 성능목표 수준별로 설정합니다.
설계전단파속도(고유주기) : 고유주기 산정에 적용되는 전단파속도계수를 성능목표 수준별로 설정합니다.
등가정적하중법적용시 설계수평지진계수(kh)적용 : 등가정적 하중법으로 내진설계시 적용되는 Kh 값의 산정식을 설정합니다.
등가정적하중법적용시 설계수평지진계수(kh)적용률 : 등가정적 하중법으로 내진설계시 적용되는 Kh 값의 적용% 를 설정합니다.
등가정적하중법적용시 지하수위이하 지진시 토압계수 : 지하수위에 따른 지진시 토압계수의 별도 산정여부를 선택합니다. Kea' 적용시 γt/γsub 를 고려한 지진시토압을 산정하며 지하수위 작용시 공식은 단지조성에 따른 시설물의 내진연구(한국토지공사, 2001) 에서 확인하실 수 있습니다.
고유주기(Tg)계산시 할증수치 : 응답변위법을 내진설계시 고유주기계산시 적용되는 계수입니다.예)TG=1.25TG’
응답변위법선택시 수평토압적용 : 응답변위법에 토압의 적용여부를 설정합니다. 적용시 하중정의 토압에서 지진시 토압편이 생성됩니다.
지진시 이동하중 재하 : 상단하중을 이동하중으로 적용시 지진시 하중조합의 활하중계수에 따라 지진시 모델에 이동하중을 재하합니다.
설계 수평지진 계수(kh) : 자동계산 또는 수준별 입력값을 사용합니다.
성능수준별 감쇄율(ξ) : 수준별 감쇄율(ξ)에 입력값을 사용합니다.

기타

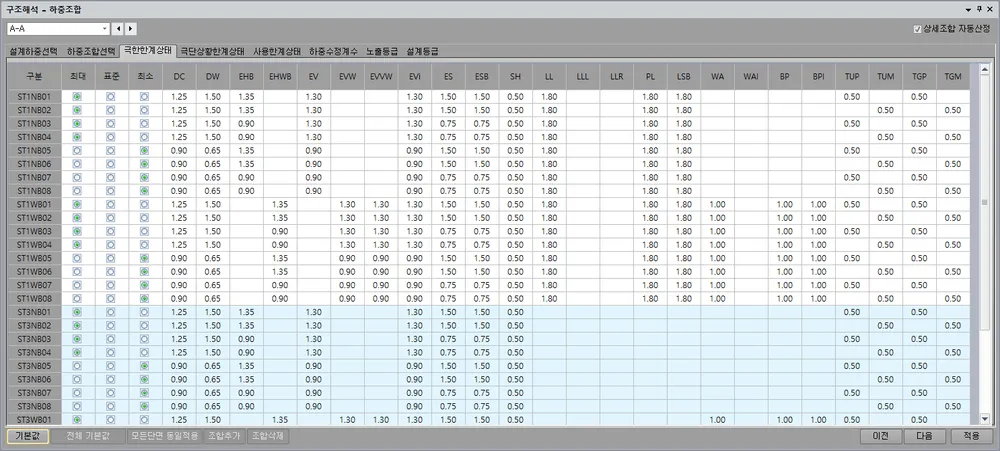

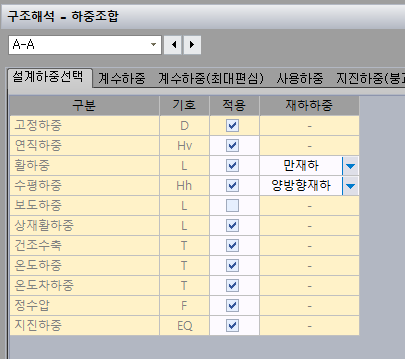

하중조합의 출력방법 : 설계기준에서 제시되는 한계상태별 조합과 하중계수로 기본하중조합을 출력 또는 각 한계상태의 하중방향 및 지하수위 등을 고려한 실제 input에서 적용되는 세부하중조합을 출력할 것인지 선택합니다.
강관말뚝 검토기준 : 강관말뚝 본체검토시 적용기준과 저항계수 적용을 선택합니다.
강관매입말뚝 검토시 허용응력설계법 적용 : 강관매입말뚝(내부굴착강관말뚝, 타입강관말뚝+내부굴착말뚝, 타입강관말뚝+프리보링말뚝, 내부굴착강관말뚝+내부굴착말뚝, 내부굴착강관말뚝+프리보링말뚝)의 안정성검토 및 본체검토시 허용응력설계법을 적용합니다. 도로교 설계사례 및 해설서(2016, 한국도로공사)에 따라 검토됩니다.
PHC말뚝 검토시 허용응력설계법 적용 : PHC말뚝의 안정성검토 및 본체검토시 허용응력설계법을 적용합니다. 도로교 설계사례 및 해설서(2016, 한국도로공사)의 강관매입말뚝에 준하여 검토됩니다.
극단상황한계상태Ⅰ의 현장타설말뚝 철근비 : 철근비 검토시 지진시의 기둥철근비(도로교설계기준2015 8.10.3.3)를 적용할지 현장타설말뚝의 철근비(도로교설계기준2015 5.12.10.5)를 적용할지를 선택합니다.
설계조건
성토재 : 성토재의 습윤단위중량(γ ),수중단위중량(γ _sub), N 치를 설정하는 항, 연직토압, 지진시 고유주기 산정 등 연직방향 토사의 물성치로 반영됩니다.
뒷채움재 : 뒷채움재의 단위중량(γ ,γ _sub),내부마찰각(Φ )을 설정하는 항입니다. 수평토압 등 수평방향 토사의 물성치로 반영됩니다.

본체

적용토압 : 적용토압을 설정하는 항입니다.(정지,주동,사용자입력,(정지+주동)/2)

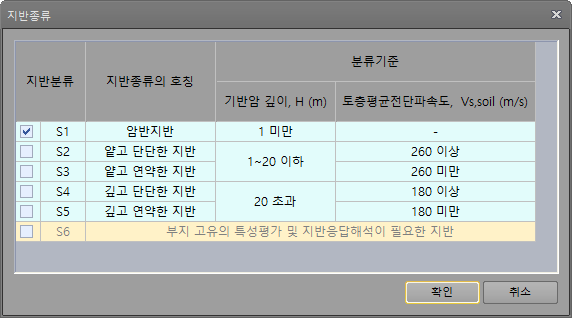

내진조건(기반면에서의 지반종류) : 지반종류를 설정하는 항입니다.

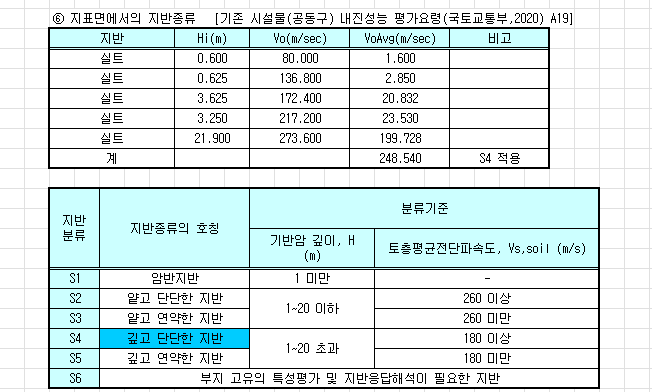

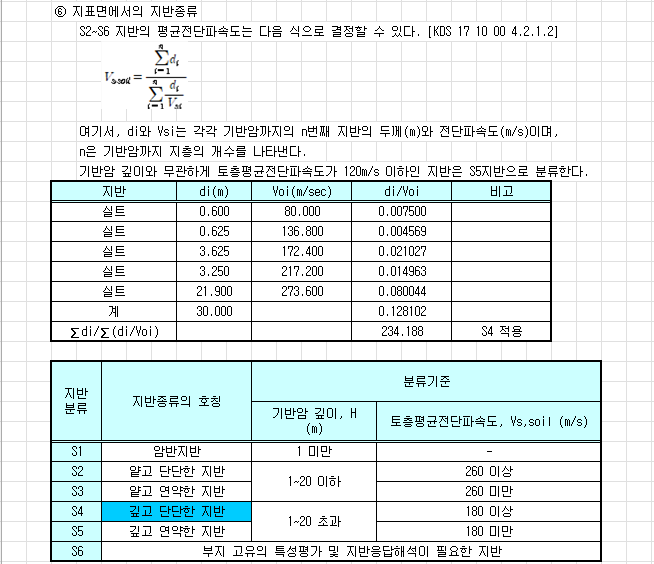

내진조건(지표면에서의 지반종류) : 지반종류를 설정하는 항입니다. 지표면에서의 지진계수를 적용하여 설계수평지진계수 kH 를 산정합니다.

□ 선택적용/자동적용

자동적용을 선택시에는 각 토층의 깊이와 초기전단파속도(Vo)를 고려하여 평균전단파속도(Voavg)를 산정하며 설계기준에서 제시되고 있는 평균전단파속도에 따른 지반종류를 적용합니다.

VoAvg 산정은 검토 위치 설정 - 지반정보에서의 입력된 각 토층의 초기전단파속도(80xN^(1/3))의 평균전단파속도를 산정합니다.

평균전단파 속도 산정식에 따라 지반종류는 상이하게 적용될 수 있습니다.

구분

평균전단파 속도 산정식

지반종류 적용 기준

KDS 17 10 00 4.2.1.2

Vs,soil = ∑di / ∑(di / Vsi)

기반암깊이 및 토층 평균전단파속도(Vs,soil)에 따라 지반 종류 적용

기반암깊이와 무관하게 Vs,soil ≤ 120 m/s 인 경우 S5 적용

내진성능 평가요령 A19

VsAvg = ∑(Vsi x Hi / H)

기반암깊이 및 토층 평균전단파속도(VsAvg)에 따라 지반 종류 적용

KDS 17 10 00 4.2.1.2

내진성능 평가요령 A19

내진조건(계획고에서 기반암까지의 깊이) : 응답변위법 적용시 계획고(토피상단)에서 기반암 까지의 심도를 설정하는 항입니다.

설계선택사항

모델링

사각암거시 경사지간의 고려 : 모델링에 사용되는 지간의 선정방식을 선택합니다.

강역고려 : 모델링시 강역의 영향을 고려할지를 선택합니다.
헌치고려 : 모델링시 헌치의 영향을 고려할지를 선택합니다.
차도부 모델링 포함 : 횡단제원에서 차도부설치시 차도부의 두께를 모델링에 고려 할지에 대한 선택사항입니다.
차량 진행 방향 : 암거상단의 차량진행방향을 설정하는 항입니다.(암거주철근에 직각,평행) 이동하중시 하중산정 및 상부슬래브의 수평철근검토에 반영됩니다.

단면검토시

헌치적용(상부슬래브, 중간슬래브, 하부슬래브) : 단면검토시 헌치유효단면높이의 고려유무를 선택하는 사항입니다. 적용시 헌치시작위치에서 검토단면까지 1:3구배의 높이를 유효단면높이로 추가됩니다.
차도부 단면설계 포함 : 단면검토시 차도부의 두께를 포함할지 유무를 선택하는 항목이며 "포함"으로 고정하여 처리됩니다.

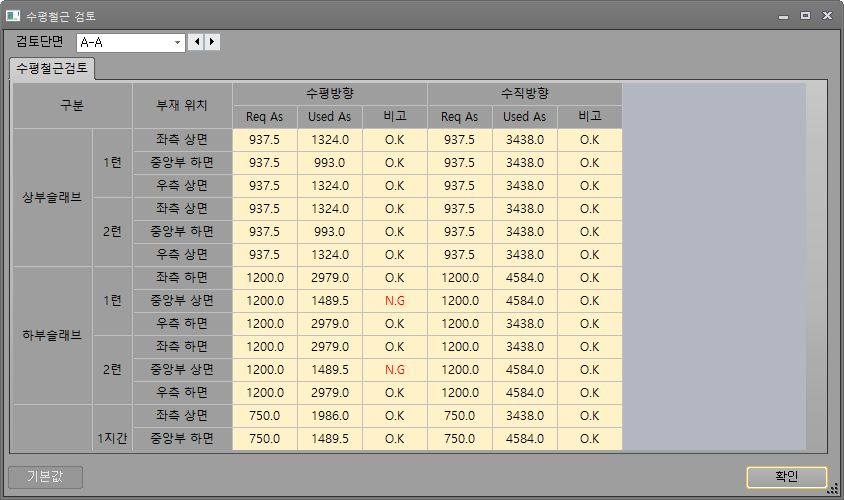

수평철근검토시 위험단면 위치(벽체,슬래브) : 수평철근검토시 위험단면위치에 대 해서 위치를 설정하는 사항입니다.(연단,연단에서 d 위치, 연단에서 d/2 위치)
외측벽체 - 검토방법 : 외측벽체검토시 휨부재 또는 휨압축부재로 검토 할 지에 대한 선택사항입니다.
외측벽체 - 헌치 유효단면 포함 : 외측벽체를 휨압축부재로 검토하는 경우 헌치유효단면 을 포함한 제원으로 검토할지 설정합니다.
외측벽체 - 휨압축부재의 사용성검토 : 외측벽체를 휨압축부재로 검토하는 경우 사용성검토 여부를 설정합니다.
휨압축 단면 검토(축력최대, 모멘트최대, 편심최대, 수평력최대, 축력최소) : 휨압축 단면에 대한 검토케이스를 설정합니다.
거더검토시 하중적용 방법 : 거더에 작용하는 분포하중 w의 적용방법을 선택합니다
거더검토시 헌치자중 포함 : 거더검토시 작용하중에 헌치자중의 포함 여부를 설정합니다.
사용성 검토시 유효탄성계수비 : 0 = 탄성계수비 : 사용성검토시 입력된 유효탄성계수비를 적용하여 검토를 수행합니다. 유효탄성계수비는 장기하중비 및 크리프를 고려하여야 하며 0입력시에는 탄성계수비를 적용합니다.
사용성 검토시 균열검토 : 균열판정시 간접균열검토와 균열폭검토 중 수행될 검토를 선택합니다.
설계피복 산정 : 노출등급에 따른 최소피복두께 검토시 적용피복 산정방법을 선택합니다. 입력피복값에서 선택된 값을 제외한 값을 적용피복으로 합니다.
기둥 최소 철근비 : 기둥부재의 최소철근비 식을 선택합니다. 0.135fck/fy(도로교설계기준2015 5.12.6.2), 0.1Nu/fydxAg(콘크리트구조한계상태 5.5.1)

전단검토시

Θ : 0 = 자동계산 : 전단검토시 스트럿각도 Θ를 입력합니다. 0을 입력시에는 작용전단력과 배치된 전단철근에 따른 Θ를 산정하여 적용합니다.
전단력에 의한 종방향 추가인장력 검토 : 전단보강 필요시 추가인장력검토를 수행할지 설정합니다.
최소전단철근 고려(벽체,슬래브) : 최소전단철근에 대한 고려유무 설정합니다. 전단보강이 필요한 경우는 옵션과 무관하게 최소전단철근 검토가 수행됩니다.
거더검토시 단면력산정(정,부모멘트,전단력) : 거더검토시 정,부모멘트,전단력에 대한 산정시 계수값을 설정하는 항입니다.

기타

노출암거시 유효폭상한 : 노출암거에 대한 유효폭상한치를 설정하는 항입니다. (2.1m,1.5m)
지지력 및 부력검토시 Mass 기초 고려여부 : 매스기초를 지지력 및 부력검토시 적용할지에 대해 설정하는 항입니다.
부력방지앵커 안전율 : 부력방지앵커에 대한 안전율을 설정하는 항입니다.
벽면마찰각 : 측면벽체의 벽면마찰각을 설정합니다.
점성토의 초기전단파속도 계수 : 검토단면의 지반정보의 토질분류가 점성토로 설 정되어있는 경우 지진시 초기전단파속도계수에 대해 설정하는 항입니다.
기둥 횡방향 철근 겹이음 상세 : 원형기둥의 횡방향 철근이 겹이음인 경우 횡방향철근 상세 이음길이 산정을 위한 기준을 선택합니다. 횡방향철근 상세와 크로스타이 철근의 배치기본값이 변경됩니다.

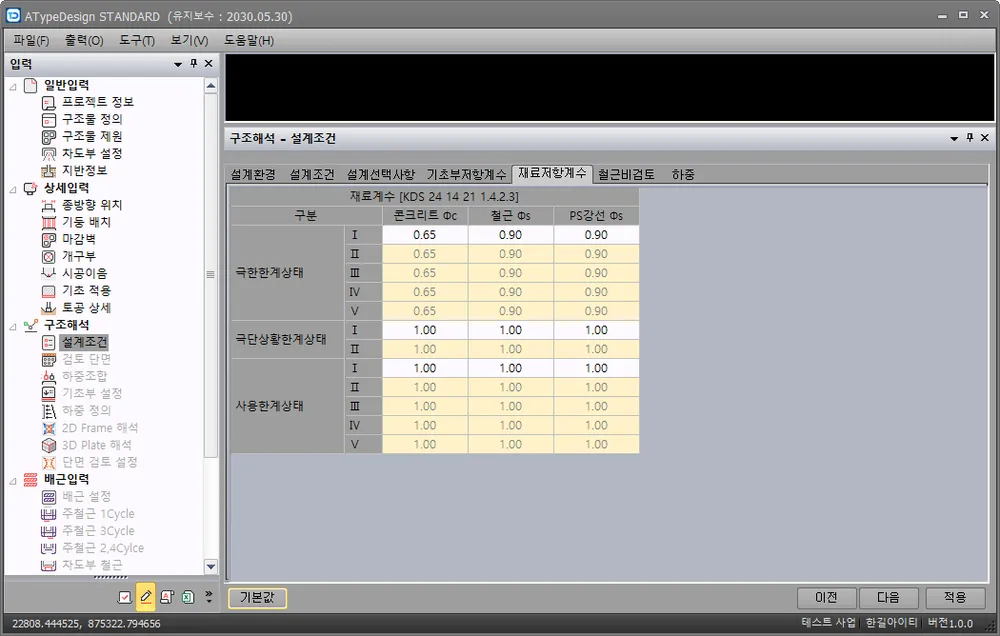

재료저항계수

단면검토에 적용되는 각 한계상태의 재료별 저항계수를 입력합니다.

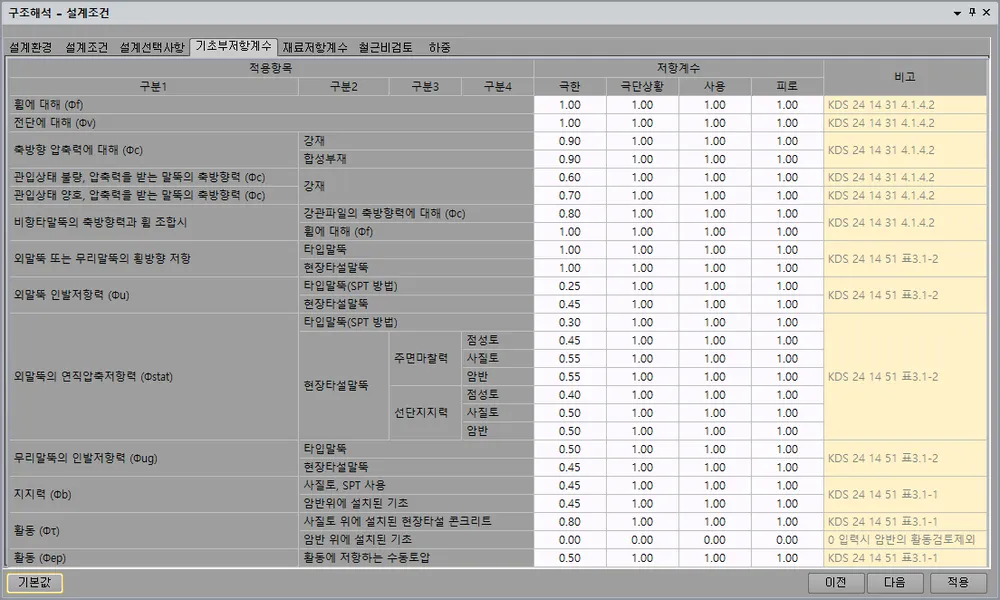

기초부저항계수

기초 안정검토에 적용되는 각 한계상태별 저항계수를 입력합니다.

철근비검토
수평철근량검토(슬래브)
건조수축 및 온도철근 (도설 5.12.15) : 설계기준에서 제시된 건조수축 및 온도철근 검토의 수행여부입니다. 두께 1200mm을 기준으로 검토식이 적용됩니다.
주철근비[필요철근량/사용철근량] :
주철근비[주철근의 20%](도설 5.12.3.1) : 도로교설계기준 5.12.3.1에 따라 주철근량의 20%이상 배력철근의 배치를 검토합니다.
주철근비[차량방향에 따른 주철근비 (도설 5.12.5.3)] : 도로교설계기준 5.12.5.3 전통적 설계법 (2) 항목을 기준으로 주철근에 차랑진행방향에 대해 직각,평행인 경우에 따라 구분적용합니다.

1)주철근이 차량진행방향에 직각인 경우 백분율=120/√ L 과 67% 중 작은 값 이상

2)주철근이 차량진행방향에 평행인 경우 백분율=55/√ L 과 50% 중 작은 값 이상

수평철근량검토(벽체)
건조수축 및 온도철근 (도설 5.12.15) : 설계기준에서 제시된 건조수축 및 온도철근 검토의 수행여부입니다. 두께 1200mm을 기준으로 검토식이 적용됩니다.
수직 철근량의 25% (도설 5.12.15) : 단면적비 : 도로교설계기준 5.12.15에 따라 주철근의 25%이상 배력철근의 배치를 검토합니다.
수평철근량검토(하부슬래브)
건조수축 및 온도철근 (도설 5.12.15) : 설계기준에서 제시된 건조수축 및 온도철근 검토의 수행여부입니다. 두께 1200mm을 기준으로 검토식이 적용됩니다.
하중

활하중

재하방법 : 상부슬래브에 직접재하되는 이동하중 또는 상재토피에 따라 분포하중으로 재하되는 상재하중을 선택적으로 재하할 수 있습니다. 이동하중은 도로하중만 고려되어 도로인 경우는 이동하중과 상재하중을 설정가능하고 철도는 상재하중만 고려됩니다.

"상부슬래브 활하중 미재하"로 설정시에는 상부슬래브에 활하중을 재하하지 않습니다.

하중종류 : 재하방법이 상재하중인 경우 상재하중의 종류를 선택합니다.(도로/철도상재하중)
설계기준 : 도로 상재하중인 경우 상재하중에 적용될 설계기준을 선택합니다. 해당 설정된 상재하중값은 입력확인창에 표시됩니다. (서울지하철공사,철도교설계기준.도로설계요령,편람,교량설계기준)
하중등급 : 하중의 등급을 설정합니다.(1등교:KL-510, 2등교:KL-510 x 75%, 3등교:KL-510 x 75% x 75%)
충격계수 : 충격계수 적용기준을 선택합니다. (토피에 따른 충격계수/매설된부재(KDS 24 12 21 4.4.2)
활하중 재하방법 : 재하방법이 이동하중인 경우 차선수를 산정하기 위한 재하방법을 선택합니다.
설계차로폭 : 재하방법이 이동하중인 경우 차로폭을 입력합니다.
유효폭(E) 적용식 : 재하방법이 이동하중인 경우 단위폭 당 하중(w)를 산정하기 위한 유효폭 적용식을 선택합니다.
등가스트립 폭에 사각 고려 : 유효폭(E)적용식이 "등가 스트립폭"인 경우 사각에 대한 보정식을 적용할 지 여부입니다. (시점/종점/최소 사각이 적용가능합니다.)
유효폭 계산시 다차로 재하계수 : 유효폭에 따른 활하중값 계산시 다차로 재하계수를 적용할지 설정합니다.
표준차로하중(ω) : 1등교가 아닌 2,3등교인 경우 교량등급별 효율을 적용할지 설정합니다.
열차하중 종류 : "하중종류"가 "철도상재하중"인 경우 차량조건을 설정합니다.
계산선로 : "하중종류"가 "철도상재하중"인 경우 단선/복선 여부를 설정합니다.
활하중에 의한 수평토압(10 x Ko) : 활하중에 의한 수평토압산정식을 10 x Ko 로 설정하는 항입니다.
활하중산성시 최소 10kN/m2 : 상재활하중을 산정시 계산식에 의해 10kN/m2 보다 적은경우 10kN/m2 를 적용하는 기능입니다.
활하중 산정시 Bo적용 : 재하방법이 상재하중이고 설계기준이 식에 의한 적용인 경우 Bo 적용방법을 설정합니다.

연직토압 할증계수

연직토압 할증계수(하중산정/지지력검토) : 연직토압에 대한 할증계수를 설정하는 항입니다.

연직토압 할증계수는 설계기준에서 제시되는 산정식이 상이하게 적용됩니다.

도로상재하중의 경우 도로설계편람2012 제3편 토공 및 배수시설 308-25 의 기준으로 α=1+2.0(H/Bo) ≤ 1.15으로 산정되며

철도상재하중의 경우 철도설계기준(노반편)의 기준으로 α=1+0.25(H/Bo)으로 산정됩니다.

선로제원

"하중종류"가 "철도상재하중"인 경우 선로에 대한 제원을 입력합니다.

측벽에 작용하는 열차하중 적용시 충격계수
활하중 산정시 충격계수
철도 상재하중 분포폭 산정
장대레일 종하중 산정시 신축이음장치 및 도상 조건

상재활하중

설계기준 : LS하중의 기준을 선택합니다. "AASHTO Table 3.11.6.4" 를 적용하는 경우 보정계수와 다차로 재하계수 에 대한 설정이 추가로 됩니다.
보정계수 : LS하중은 LRFD에서 제시된 하중산정 방법을 적용하고 있으나 LRFD의 표준차량하중과 KL-510하중의 축중비를 보정계수로 고려하도록 설정하는 항입니다.
배면에서 떨어진 거리 : 차량진행방향이 주철근에 직각인 경우 배면에서 떨어진 거리를 0mm 또는 300mm이상으로 설정합니다.
벽체높이 : 차량진행방향이 주철근에 평행인 경우 적용되는 벽체높이를 설정합니다.
다차로 재하계수 : 상재활하중 LS에 LRFD에서 제시된 다차로 재하계수를 고려하도록 설정하는 항입니다.

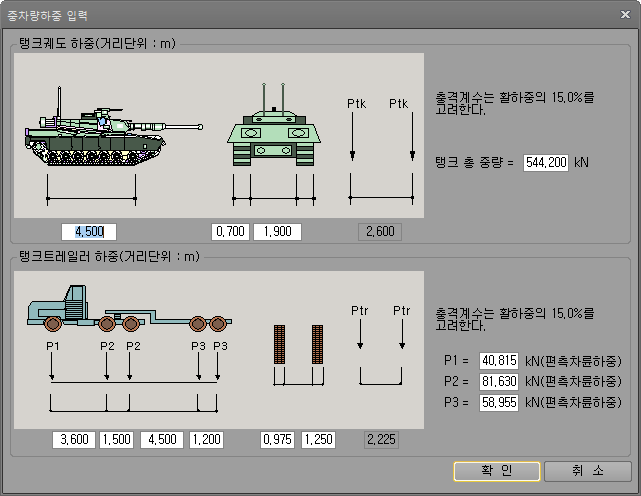

중차량하중

도로교설계기준으로 활하중을 "이동하중"으로 설정한 경우 중차량하중에 대한 충격계수 및 차량제원을 설정을 합니다.

구조계산

설계 조건(강도설계법)

설계조건

구조계산에 필요한 설계조건을 설정하는 단계입니다.

기본값

기본값은 위에 화면과 같이 처음진행시 표시되는 설정값으로 설정되도록 프로그램 내부에서 설정되어 있습니다.

설계환경

기본환경

적용설계기준(상시하중조합) :적용되는 설계기준을 선택하며 선택별로 일부 선택이 제한되거나 기본값이 고려됩니다.

기준별 설계기준에 근거하여 하중조합 에 대한 권고안시 기준값이 됩니다.

해석방법(도로집수정 타입) : 도로집수정에서는 "full-3D 해석" 과 "양방향 2D 해석" 을 선택할 수 있습니다.

"full-3D 해석" 을 선택한 경우는 3D해석결과로 각 부재에 대해 방향별로 +/- 부재력을 검토합니다.

"일방향 2D 해석" 을 선택한 경우는 검토단면에서 횡단과 종단에 대한 검토단면을 작성하여 각각 검토합니다. 계산서도 각 단면에 대해 작성됩니다.

콘크리트설계기준 : "적용설계기준"이 "콘크리트 구조설계기준" 인 경우는 "콘크리트설계기준 KDS 14 20 00 : 2021" 만 지원되며 "적용설계기준"이 "도로교 설계기준" 또는 "철도 설계기준"인 경우는 해당 설계기준에 따라 선택가능한 콘크리트설계기준이 상이하게 적용됩니다.
도로교 설계기준 : 강도설계법인 경우 "2010 설계기준" 만 고정으로 지원합니다.
철도교 설계기준 : 강도설계법인 경우 "철도설계기준 KDS 47 00 00 : 2018" 만 고정으로 지원합니다.
내진설계기준 : 2018.12월에 개정된 "내진설계일반(KDS 17 10 00)" 만 고정으로 지원합니다.
해석방법(도로집수정 타입) : 도로집수정에서는 "full-3D 해석" 과 "양방향 2D 해석" 을 선택할 수 있습니다.

"full-3D 해석" 을 선택한 경우는 3D해석결과로 각 부재에 대해 방향별로 +/- 부재력을 검토합니다.

"일방향 2D 해석" 을 선택한 경우는 검토단면에서 횡단과 종단에 대한 검토단면을 작성하여 각각 검토합니다. 계산서도 각 단면에 대해 작성됩니다.

해석 Tool(2D) : 해석솔버를 선택하는 기능으로 SAP2000 7.4x, MIDAS nx 는 자동실행을 지원합니다. (SAP2000, MIDAS, MIDAS nx)
해석 Tool(3D) : 해석솔버를 선택하는 기능으로 SAP2000 7.4x, MIDAS nx 는 자동실행을 지원합니다. (해석안함, MIDAS, MIDAS nx)

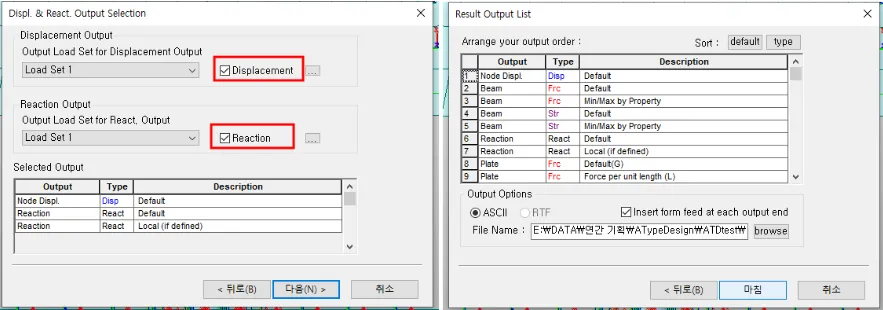

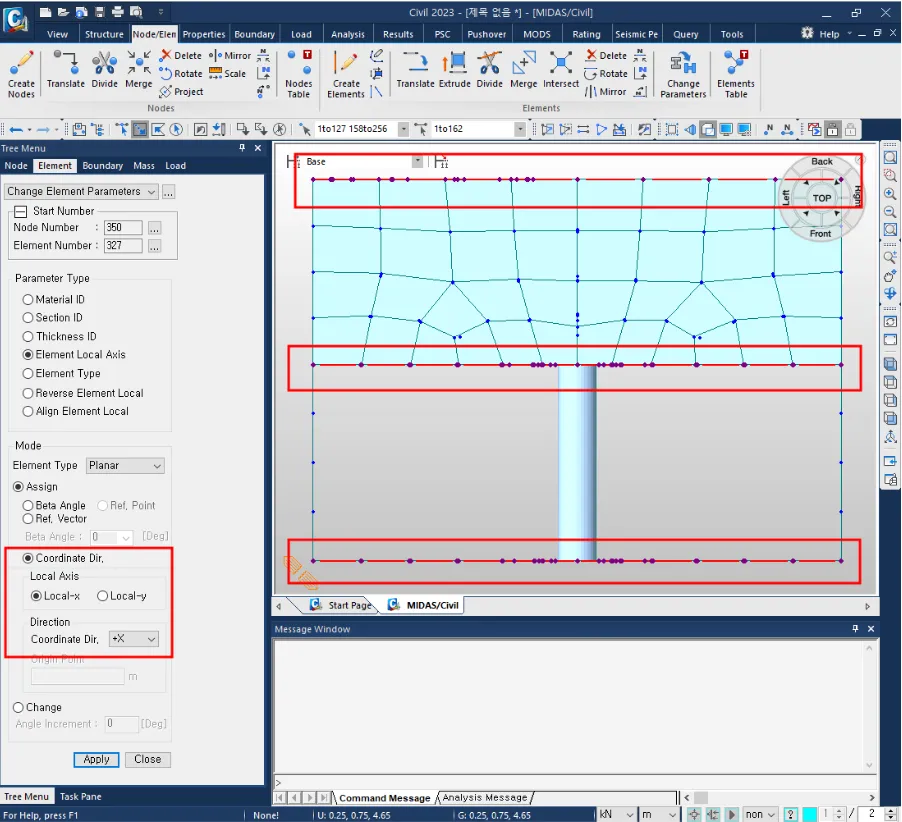

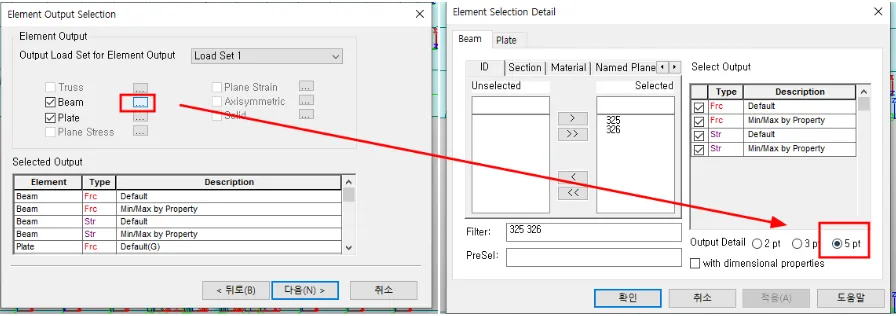

MIDAS Input Ver : 해석솔버를 MIDAS로 설정하는 경우 버전을 설정합니다. 설정된 버전은 3D Plate에 반영됩니다.
설계단면력 : 3D해석을 진행하는 경우 "2D/3D 최대값" 또는 "3D 해석결과" 를 선택하여 설계단면력의 기준을 선택합니다.

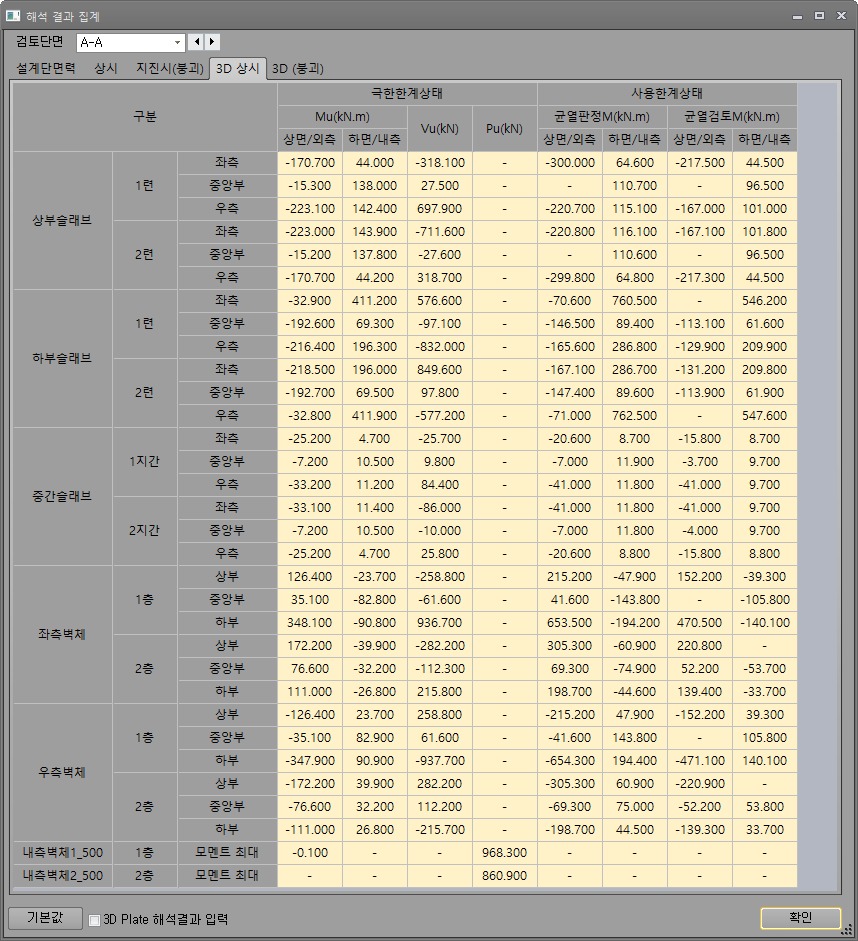

3D 해석결과 적용 : 3D_Plate 해석 집계시 해석결과로 적용되는 항목을 설정합니다.

해석결과 적용 부재수 : 3D_Plate 해석 집계시 최대 몇 개 부재의 평균값을 적용할 지 선택합니다.

재료특성

콘크리트강도(fck),탄성계수(Ec) : 구조물 설계시 적용되는 콘크리트강도를 설정하는 항으로 탄성계수는 설계기준에 따라서 콘크리트강도 수치변경시 자동 계산되며 이후 수동변경이 가능합니다. Ec 계산시 wc 는 재료특성-기타재료 단위중 량-무근콘크리트의 설정값을 가지고 계산됩니다.
철근 항복강도(fy), 전단철근 항복강도(fvy), 탄성계수(Es) : 철근 및 전단철근의 항복강도와 탄성계수를 설정하는 항으로 항복강도를 300 으로 설정시 D 바로 400 으로 설정시 H-바, 500은 S-바, 600은 U-바로 철근 마킹에서 표기됩니다.
강재 탄성계수(Es) : 강재의 탄성계수를 설정하는 항입니다.
온도변화(ε:건조수축률, α:선팽창계수) : 구조물의 온도변화에 대한 물성치를 입력하며 모델링 및 건조수축하중 산정 등에 반영됩니다.
포아슨비 (콘크리트,흙) : 재료별 포아슨비를 설정하는 항입니다.
차도부 무근 강도(fck) : 차도부 콘크리트 강도를 설정하는 항입니다.
버림콘크리트 강도(fck) : 버림콘크리트 콘크리트강도를 설정하는 항입니다.
Mass 콘크리트 강도(fck) : 매스콘크리트 강도를 설정하는 항입니다.

기타재료의 단위중량 : 기타재료에 대한 단위중량을 설정하는 항입니다.

감소계수

휨부재,축방향압축부재,전단과 비틀림에 대한 감소계수를 정의하는 항입니다. 콘크리트 설계기준에 따라 적용됩니다.

내진환경

구조물 조건에 따라 내진해석여부와 내진해석방법을 지정하고 그에 따른 설정을 진행합니다.

해석방법 : 내진해석에 대해 적용여부를 설정하는 항입니다. (응답변위법,등가정적하중법,내진해석 하지않음)
성능목표 : 내진성능목표에 대해 설정하는 항입니다. (붕괴방지수준,기능수행수준,즉시복구수준,장기복구/인명보호수준)
내진등급 : 내진등급를 설정하는 항입니다.( I 등급,II 등급,특등급(2400년),특등급(4800년))
지진구역 : 지진구역을 선택하는 항으로써 행정구역을 체크 하면 자동적으로 지진구역계수가 설정됩니다. 이 값과 위험도 계수를 곱하여 가속도 계수를 산정하게 된다. (I 구역 0.11, II 구역 0.07)
수준별전단파속도(지반반력계수) : 지반반력계수 산정에 적용되는 전단파속도계수를 성능목표 수준별로 설정합니다.
설계전단파속도(고유주기) : 고유주기 산정에 적용되는 전단파속도계수를 성능목표 수준별로 설정합니다.
등가정적하중법적용시 설계수평지진계수(kh)적용 : 등가정적 하중법으로 내진설계시 적용되는 Kh 값의 산정식을 설정합니다.
등가정적하중법적용시 설계수평지진계수(kh)적용률 : 등가정적 하중법으로 내진설계시 적용되는 Kh 값의 적용% 를 설정합니다.
등가정적하중법적용시 지하수위이하 지진시 토압계수 : 지하수위에 따른 지진시 토압계수의 별도 산정여부를 선택합니다. Kea' 적용시 γt/γsub 를 고려한 지진시토압을 산정하며 지하수위 작용시 공식은 단지조성에 따른 시설물의 내진연구(한국토지공사, 2001) 에서 확인하실 수 있습니다.
고유주기(Tg)계산시 할증수치 : 응답변위법을 내진설계시 고유주기계산시 적용되는 계수입니다.예)TG=1.25TG’
응답변위법선택시 수평토압적용 : 응답변위법에 토압의 적용여부를 설정합니다. 적용시 하중정의 토압에서 지진시 토압편이 생성됩니다.
지진시 이동하중 재하 : 상단하중을 이동하중으로 적용시 지진시 하중조합의 활하중계수에 따라 지진시 모델에 이동하중을 재하합니다.
설계 수평지진 계수(kh) : 자동계산 또는 수준별 입력값을 사용합니다.
성능수준별 감쇄율(ξ) : 수준별 감쇄율(ξ)에 입력값을 사용합니다.

기타

강재의 부식에 대한 환경조건 : 사용성검토시 Kcr 및 균열검토시 허용균열폭산정시 기준이 되는 항입니다.
균열검사시 균열폭 검토 : "콘크리트설계기준 KDS 14 20 00 : 2021"로 설정된 경우 사용성검토시 KDS 14 20 30 부록 4.1.3 에 따른 균열폭 검토를 추가 고려합니다.
균열폭평가계수Kst : "콘크리트설계기준 KDS 14 20 00 : 2021"로 설정되어 균열폭 검토 수행시 균열폭 Wd 산정시 균열폭평가계수 Kst 를 최대균열폭:1.7 또는 평균균열폭:1.0 중 선택하여 적용합니다.
설계조건
성토재 : 성토재의 습윤단위중량(γ ),수중단위중량(γ _sub), N 치를 설정하는 항, 연직토압, 지진시 고유주기 산정 등 연직방향 토사의 물성치로 반영됩니다.
뒷채움재 : 뒷채움재의 단위중량(γ ,γ _sub),내부마찰각(Φ )을 설정하는 항입니다. 수평토압 등 수평방향 토사의 물성치로 반영됩니다.

본체

적용토압 : 적용토압을 설정하는 항입니다.(정지,주동,사용자입력,(정지+주동)/2)
내진조건(기반면에서의 지반종류) : 지반종류를 설정하는 항입니다.

내진조건(지표면에서의 지반종류) : 지반종류를 설정하는 항입니다. 지표면에서의 지진계수를 적용하여 설계수평지진계수 kH 를 산정합니다.

□ 선택적용/자동적용

VoAvg 산정은 검토 위치 설정 - 지반정보에서의 입력된 각 토층의 초기전단파속도(80xN^(1/3))의 평균전단파속도를 산정합니다.

평균전단파 속도 산정식에 따라 지반종류는 상이하게 적용될 수 있습니다.

구분

평균전단파 속도 산정식

지반종류 적용 기준

KDS 17 10 00 4.2.1.2

Vs,soil = ∑di / ∑(di / Vsi)

기반암깊이 및 토층 평균전단파속도(Vs,soil)에 따라 지반 종류 적용

기반암깊이와 무관하게 Vs,soil ≤ 120 m/s 인 경우 S5 적용

내진성능 평가요령 A19

VsAvg = ∑(Vsi x Hi / H)

기반암깊이 및 토층 평균전단파속도(VsAvg)에 따라 지반 종류 적용

KDS 17 10 00 4.2.1.2

내진성능 평가요령 A19

내진조건(계획고에서 기반암까지의 깊이) : 응답변위법 적용시 계획고(토피상단)에서 기반암 까지의 심도를 설정하는 항입니다.

설계선택사항

모델링

사각암거시 경사지간의 고려 : 모델링에 사용되는 지간의 선정방식을 선택합니다.

강역고려 : 모델링시 강역의 영향을 고려할지를 선택합니다.
헌치고려 : 모델링시 헌치의 영향을 고려할지를 선택합니다.
차도부 모델링 포함 : 횡단제원에서 차도부설치시 차도부의 두께를 모델링에 고려 할지에 대한 선택사항입니다.
차량 진행 방향 : 암거상단의 차량진행방향을 설정하는 항입니다.(암거주철근에 직각,평행) 이동하중시 하중산정 및 상부슬래브의 수평철근검토에 반영됩니다.

단면검토시

헌치적용(상부슬래브, 중간슬래브, 하부슬래브) : 단면검토시 헌치유효단면높이의 고려유무를 선택하는 사항입니다. 적용시 헌치시작위치에서 검토단면까지 1:3구배의 높이를 유효단면높이로 추가됩니다.
차도부 단면설계 포함 : 단면검토시 차도부의 두께를 포함할지 유무를 선택하는 항목이며 "포함"으로 고정하여 처리됩니다.
수평철근검토시 위험단면 위치(벽체,슬래브) : 수평철근검토시 위험단면위치에 대 해서 위치를 설정하는 사항입니다.(연단,연단에서 d 위치, 연단에서 d/2 위치)
외측벽체 - 검토방법 : 외측벽체검토시 휨부재 또는 휨압축부재로 검토 할 지에 대한 선택사항입니다.
외측벽체 - 헌치 유효단면 포함 : 외측벽체를 휨압축부재로 검토하는 경우 헌치유효단면 을 포함한 제원으로 검토할지 설정합니다.
외측벽체 - 휨압축부재의 사용성검토 : 외측벽체를 휨압축부재로 검토하는 경우 사용성검토 여부를 설정합니다.
휨압축 단면 검토(축력최대, 모멘트최대, 편심최대, 수평력최대, 축력최소) : 휨압축 단면에 대한 검토케이스를 설정합니다.
철근간격검토시 1단철근 피복위치로 fs보정 : 2단이상 철근인 경우 사용성 검토로 철근간격검토시 고려되는 fs를 최외측 철근위치에서 보정합니다.
절점부 보강철근 판정시 인장응력 ft 선택 : 절점부 보강철근 판정시 인장응력산 정식을 설정하는 항입니다.
1 련암거시 벽체와 일체된 슬래브의 Vc : 1 련암거의 경우 슬래브의 Vc 산정식에 대한 선택사항입니다. (1/6√ fck, 0.25√ fck)
거더검토시 하중적용 방법 : 거더에 작용하는 분포하중 w의 적용방법을 선택합니다
거더검토시 사용성검토 : 거더검토시 사용성에 대한 검토 여부를 설정합니다.
거더검토시 헌치자중 포함 : 거더검토시 작용하중에 헌치자중의 포함 여부를 설정합니다.

전단검토시

최소전단철근 고려(벽체,슬래브) : 최소전단철근에 대한 고려유무 설정합니다.
최소전단철근 고려(최소간격 검토) : 최소전단철근 검토시 최소간격에 대한 검토도 수행할 지 설정합니다.
전단철근 최소간격 검토(벽체,슬래브) : 전단철근 최소간격에 대한 검토를 수행할 지 설정합니다.
거더검토시 단면력산정(정,부모멘트,전단력) : 거더검토시 정,부모멘트,전단력에 대한 산정시 계값을 설정하는 항입니다.

기타

노출암거시 유효폭상한 : 노출암거에 대한 유효폭상한치를 설정하는 항입니다. (2.1m,1.5m)
지지력 및 부력검토시 Mass 기초 고려여부 : 매스기초를 지지력 및 부력검토시 적용할지에 대해 설정하는 항입니다.
부력방지앵커 안전율 : 부력방지앵커에 대한 안전율을 설정하는 항입니다.
벽면마찰각 : 측면벽체의 벽면마찰각을 설정합니다.
점성토의 초기전단파속도 계수 : 검토단면의 지반정보의 토질분류가 점성토로 설 정되어있는 경우 지진시 초기전단파속도계수에 대해 설정하는 항입니다.
기둥 횡방향 철근 겹이음 상세 : 원형기둥의 횡방향 철근이 겹이음인 경우 횡방향철근 상세 이음길이 산정을 위한 기준을 선택합니다. 횡방향철근 상세와 크로스타이 철근의 배치기본값이 변경됩니다.
철근비검토
수평철근량검토(슬래브)
건조수축 및 온도철근 (도설 5.12.15) : 설계기준에서 제시된 건조수축 및 온도철근 검토의 수행여부입니다. 두께 1200mm을 기준으로 검토식이 적용됩니다.
주철근비[필요철근량/사용철근량] :
주철근비[주철근의 20%](도설 5.12.3.1) : 도로교설계기준 5.12.3.1에 따라 주철근량의 20%이상 배력철근의 배치를 검토합니다.
주철근비[차량방향에 따른 주철근비 (도설 5.12.5.3)] : 도로교설계기준 5.12.5.3 전통적 설계법 (2) 항목을 기준으로 주철근에 차랑진행방향에 대해 직각,평행인 경우에 따라 구분적용합니다.

1)주철근이 차량진행방향에 직각인 경우 백분율=120/√ L 과 67% 중 작은 값 이상

2)주철근이 차량진행방향에 평행인 경우 백분율=55/√ L 과 50% 중 작은 값 이상

수평철근량검토(벽체)
건조수축 및 온도철근 (도설 5.12.15) : 설계기준에서 제시된 건조수축 및 온도철근 검토의 수행여부입니다. 두께 1200mm을 기준으로 검토식이 적용됩니다.
수직 철근량의 25% (도설 5.12.15) : 단면적비 : 도로교설계기준 5.12.15에 따라 주철근의 25%이상 배력철근의 배치를 검토합니다.
수평철근량검토(하부슬래브)
건조수축 및 온도철근 (도설 5.12.15) : 설계기준에서 제시된 건조수축 및 온도철근 검토의 수행여부입니다. 두께 1200mm을 기준으로 검토식이 적용됩니다.
하중

활하중

재하방법 : 상부슬래브에 직접재하되는 이동하중 또는 상재토피에 따라 분포하중으로 재하되는 상재하중을 선택적으로 재하할 수 있습니다. 이동하중은 도로하중만 고려되어 도로인 경우는 이동하중과 상재하중을 설정가능하고 철도는 상재하중만 고려됩니다.

"상부슬래브 활하중 미재하"로 설정시에는 상부슬래브에 활하중을 재하하지 않습니다.

하중종류 : 재하방법이 상재하중인 경우 상재하중의 종류를 선택합니다.(도로/철도상재하중)
설계기준 : 도로 상재하중인 경우 상재하중에 적용될 설계기준을 선택합니다. 해당 설정된 상재하중값은 입력확인창에 표시됩니다. (서울지하철공사,철도교설계기준.도로설계요령,편람,교량설계기준)
하중등급 : 하중의 등급을 설정합니다.(1등교:KL-510, 2등교:KL-510 x 75%, 3등교:KL-510 x 75% x 75%)
충격계수 : 충격계수 적용기준을 선택합니다. (토피에 따른 충격계수/매설된부재(KDS 24 12 21 4.4.2)
활하중 재하방법 : 재하방법이 이동하중인 경우 차선수를 산정하기 위한 재하방법을 선택합니다.
설계차로폭 : 재하방법이 이동하중인 경우 차로폭을 입력합니다.
유효폭(E) 적용식 : 재하방법이 이동하중인 경우 단위폭 당 하중(w)를 산정하기 위한 유효폭 적용식을 선택합니다.
등가스트립 폭에 사각 고려 : 유효폭(E)적용식이 "등가 스트립폭"인 경우 사각에 대한 보정식을 적용할 지 여부입니다. (시점/종점/최소 사각이 적용가능합니다.)
유효폭 계산시 다차로 재하계수 : 유효폭에 따른 활하중값 계산시 다차로 재하계수를 적용할지 설정합니다.
표준차로하중(ω) : 1등교가 아닌 2,3등교인 경우 교량등급별 효율을 적용할지 설정합니다.
열차하중 종류 : "하중종류"가 "철도상재하중"인 경우 차량조건을 설정합니다.
계산선로 : "하중종류"가 "철도상재하중"인 경우 단선/복선 여부를 설정합니다.
활하중에 의한 수평토압(10 x Ko) : 활하중에 의한 수평토압산정식을 10 x Ko 로 설정하는 항입니다.
활하중산성시 최소 10kN/m2 : 상재활하중을 산정시 계산식에 의해 10kN/m2 보다 적은경우 10kN/m2 를 적용하는 기능입니다.
활하중 산정시 Bo적용 : 재하방법이 상재하중이고 설계기준이 식에 의한 적용인 경우 Bo 적용방법을 설정합니다.

연직토압 할증계수

연직토압 할증계수(하중산정/지지력검토) : 연직토압에 대한 할증계수를 설정하는 항입니다.

연직토압 할증계수는 설계기준에서 제시되는 산정식이 상이하게 적용됩니다.

도로상재하중의 경우 도로설계편람2012 제3편 토공 및 배수시설 308-25 의 기준으로 α=1+2.0(H/Bo) ≤ 1.15으로 산정되며

철도상재하중의 경우 철도설계기준(노반편)의 기준으로 α=1+0.25(H/Bo)으로 산정됩니다.

선로제원

"하중종류"가 "철도상재하중"인 경우 선로에 대한 제원을 입력합니다.

측벽에 작용하는 열차하중 적용시 충격계수
활하중 산정시 충격계수
청도 상재하중 분포폭 산정
장대레일 종하중 산정시 신축이음장치 및 도상 조건

상재활하중

설계기준 : LS하중의 기준을 선택합니다. "AASHTO Table 3.11.6.4" 를 적용하는 경우 보정계수와 다차로 재하계수 에 대한 설정이 추가로 됩니다.
보정계수 : LS하중은 LRFD에서 제시된 하중산정 방법을 적용하고 있으나 LRFD의 표준차량하중과 KL-510하중의 축중비를 보정계수로 고려하도록 설정하는 항입니다.
배면에서 떨어진 거리 : 차량진행방향이 주철근에 직각인 경우 배면에서 떨어진 거리를 0mm 또는 300mm이상으로 설정합니다.
벽체높이 : 차량진행방향이 주철근에 평행인 경우 적용되는 벽체높이를 설정합니다.
다차로 재하계수 : 상재활하중 LS에 LRFD에서 제시된 다차로 재하계수를 고려하도록 설정하는 항입니다.
중차량하중

도로교설계기준으로 활하중을 "이동하중"으로 설정한 경우 중차량하중에 대한 충격계수 및 차량제원을 설정을 합니다.

구조계산

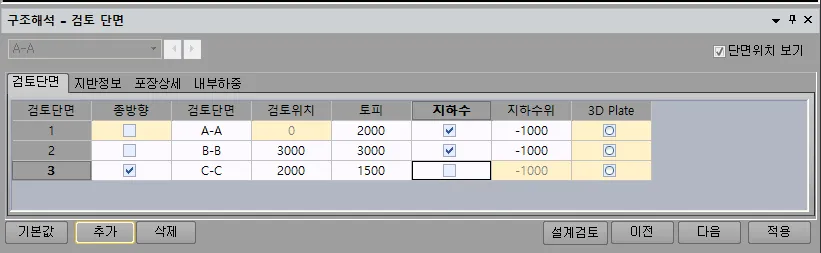

검토 단면

검토단면을 설정합니다. 각 검토단면별로 계산을 위한 물성치를 입력하여 각 검토단면에 대한 계산서를 작성합니다.

화면보기

단면위치 보기 : 각 검토단면의 종단위치를 보여주는 기능입니다.

기본값

기본값은 단면의 시점에 해당하는 위치를 고정적으로 지원하며 추가/삭제를 통해 추가 검토단면을 설정할 수 있습니다.

도로집수정 타입은 한개의 조건만을 지원하여 추가/삭제를 지원하지 않습니다.

종방향 : 해당 검토단면을 종방향에 대한 검토단면으로 지정합니다.
검토단면 : 검토단면 명칭을 설정하는 항입니다.
검토위치 : 검토단면의 위치를 설정하는 항으로 시점에서부터의 거리값을 입력합니다.
토피 : 검토에 적용되는 토피를 입력합니다. 상부슬래브상면에서부터의 깊이값을 입력합니다.
지하수 : 지하수 고려여부를 설정합니다. 설정여부에 따라 하중 및 하중조합이 상이하게 적용됩니다.
지하수위 : 지하수 고려시 토피상단에서부터의 깊이를 입력하며 (-)값으로 설정합니다.
추가/삭제 : 검토단면을 추가 또는 삭제하는 기능으로 첫번째 검토단면은 삭제가 불가합니다.

도로집수정 타입은 한개의 조건만을 지원하여 추가/삭제를 지원하지 않습니다.

설계검토 : 적용시 부력검토 등 안정성검토를 수행하며 지지력 검토는 "기초부설정"에서 수행됩니다.

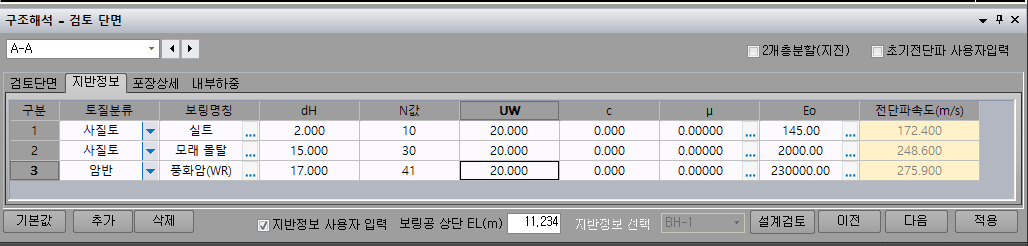

지반정보

각 검토단면에 대한 지반정보(보링주상도)에 대해 설정하는 단계입니다.

지반정보 선택 : 일반입력 - 지반정보에서 입력한 지반정보를 선택하여 반영합니다.
지반정보 사용자 입력 : 지반정보에서 입력한 지반정보를 사용하는 것이 아니거나 선택한 지반정보에서 일부 정보를 변경하고자 하는 경우

해당 설정으로 입력을 활성화 할 수 있습니다.

보링공상단 EL.(m) : 선택된 지반정보의 상단EL. 이 표기되며 "지반정보 사용자 입력"설정시에는 활성화되어 상단 EL.을 조정할 수 있습니다.
2 개층 분할(지진) : 토층을 2 개층으로 구분하여 내진계산에 적용할 경우 설정하는 항입니다.
초기전단파속도 입력(지진) : 초기전단파속도에 대한 수치를 별도입력을 하는 경우 설정하는 옵션입니다.

지반정보에 대한 세부입력은 [지반정보 사용자 입력]을 설정하여 활성화하는 경우에만 가능합니다.

추가/삭제 : 지층에 대해 추가,삭제하는 기능입니다.
토질분류 : (사질토/점성토/암반)
보링명칭 : 보링명칭을 설정하는 항으로 다음과 같이 설정하게 됩니다.

dH : 보링상단에서 각지층까지의 거리를 입력하는 항입니다.(m) 상단부터의 누적거리로 입력합니다.
N 값 : 각 지층의 N 값을 설정하는 항입니다.
UW(kN/m3) : 각 지층의 단위중량을 설정하는 항입니다.
c(kN/m2) : 지반점착력을 입력하는 항입니다.
μ : 각 지층의 프아송비를 설정하는 항입니다.
Eo : 각 지층의 탄성계수를 입력하는 항입니다.
σv'(N/mm2) : 대상층 중간에서 연직유효응력으로서 현장타설말뚝의 주면마찰력 산정시 적용됩니다. 현장타설말뚝인 경우만 표기됩니다.
N60 : 설계구역 지층의 평균 N값으로서, 해머 효율에 대해서 보정한 값으로서 현장타설말뚝의 주면마찰력 산정시 적용됩니다. 현장타설말뚝인 경우만 표기됩니다.
qu(MPa) : 암의 일축압축강도으로서 현장타설말뚝의 주면마찰력 산정시 적용됩니다. 현장타설말뚝인 경우만 표기됩니다.
αE : 암반 절리를 고려한 감소계수으로서 현장타설말뚝의 주면마찰력 산정시 적용됩니다. 현장타설말뚝인 경우만 표기됩니다.
전단파속도(m/s) : [초기전단파속도 입력(지진)]을 선택한경우 활성화 되면 각지층에 대한 전단파속도를 입력하는 항입이다.
토층분할 : [2 개층분할(지진)]에 대해서 선택한 경우 2 개층에 대한 구분을 설정하는 항입니다.

포장상세

암거상단 토피의 포장에 대한 종류를 아스팔트, 콘크리트포장으로 구분선택후 깊이를 설정하는 항으로 상세적용시 다음과 같이 구분적용할 수 있습니다.

아스팔트포장/콘크리트포장 : 포장에 대한 기본설정을 하는 항이며 아스팔트, 콘크리트포장에 대한 구분 및 두께를 설정할 수 있습니다.
세부설정 : 세부설정 적용시 포장의 각 층에 대해 세부설정을 적용합니다.
선택 : 세부설정 적용시 고려하고자 하는 각 층에 대해 선택하는 항입니다.
두께(mm), 단위중량(kN/m3) : 포장층 또는 각 포장층의 두께와 단위중량을 설정합니다.
하중구분 : 고정하중분류를 DC/DW중 선택하여 적용합니다.
방수몰탈 : 암거상단 방수몰탈의 적용여부와 두께,단위중량을 설정하여 토피 하중산정시 이두께를 고려하게 됩니다.

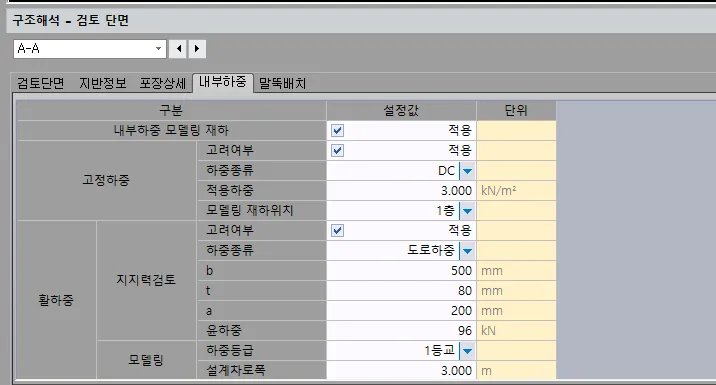

내부하중

내부하중 모델링 재하 : 내부하중은 구조물 내부에 하중을 정의하는 항으로 설정시 프레임모델링에 내부하중에서 설정된 하중이 재하되며 체크해제시에는 지지력검토시에만 적용되어 모델링에는 고려되지 않습니다.

고정하중

고정하중에 대한 고려여부를 설정하고 하중크기를 설정하는 항입니다.

하중종류 : 고정하중의 DC/DW를 설정합니다.
모델링 재하위치 : 내부하중 모델링 재하 조건인 경우 고정하중의 재하위치를 설정합니다. 설정된 층의 내공에 동일하게 하중이 적용됩니다.

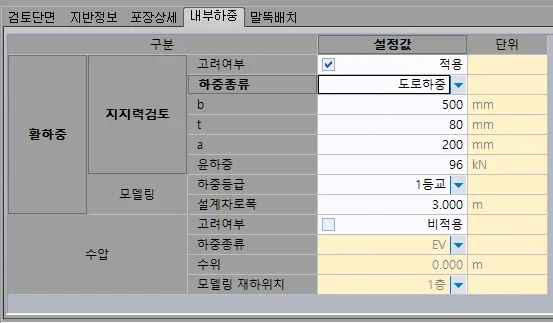

활하중

활하중에 대한 고려여부를 설정하고 하중크기를 설정하는 항입니다. 입력화면에 다음과 같이 적용됩니다.

하중종류 : 도로 또는 철도하중으로 적용합니다.

[도로하중의 적용시]

지지력검토

b : 차륜의 접지면적을 하나의 직사각형으로 간주할 때 접지폭을 입력합니다
t : 하부슬래브의 포장두께를 입력합니다.
a : 차륜의 접지면적을 하나의 직사각형으로 간주할 때 접지길이를 입력합니다.
윤하중 : 차륜의 중량을 입력합니다.

모델링

차도부설치된 경우 각 차도부에 이동하중을 재하합니다.

하중등급 : 이동하중으로 재하되는 차량의 등급을 설정합니다.
설계차로폭 : 차로폭을 설정합니다. 각 차도부폭과 설계차로폭에 따라 재하차로수를 산정합니다.

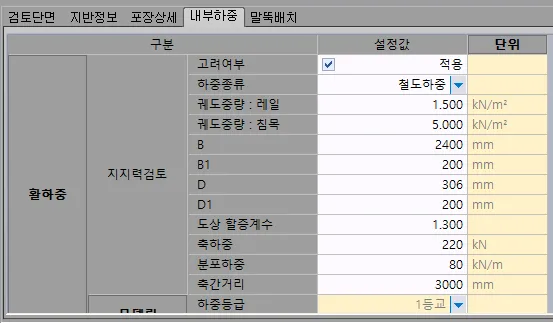

[철도하중의 적용시]

지지력검토

궤도중량 : 레일 : 레일에 해당하는 중량값을 입력합니다.
궤도중량 : 침목 : 침목에 해당하는 중량값을 입력합니다.
B : 침목의 길이를 입력합니다.
B1: 침목의 폭을 입력합니다.
D : 침목하면의 도상의 두께를 입력합니다.
도상 할증계수 :
축하중 : 철도의 축하중을 입력합니다.
축간거리 : 축하중의 종방향 거리를 입력합니다.

모델링

철도하중은 제원에 따른 하중(w)을 산정하여 각 차도부에 분포하중으로 재하하며 입력창은 비활성화합니다.

수압

수압에 대한 고려여부를 설정하고 수위(m)를 설정하는 항입니다

하중종류(한계상태설계법) : 수압의 EV/BP/WA 를 설정합니다.
수위(m) : 입력된 수위와 단위중량으로 내부수압하중을 산정합니다.
모델링 재하위치 (집수정 타입) : 내부하중 모델링 재하 조건인 경우 수압의 재하위치를 설정합니다. 설정된 층의 내공에 동일하게 하중이 적용됩니다.
수평수압 (도로집수정 타입) : 입력된 수위에 해당하는 벽체내측에 수평수압을 재하합니다.
활동검토 (피암터널 타입)

편토압을 받는 피암터널타입에서 활동에 대한 검토 여부 및 설정을 하는 항입니다.

고려여부 : 활동검토의 고려여부를 설정합니다.
수동토압 : 활동검토 시 외측기둥이 설치된 측에 수동토압을 고려합니다.
FH : 수동토압을 고려시 수동토압이 작용되는 높이(m)를 입력합니다.
하중조합 : 활동검토를 고려하기 위한 각 하중의 하중계수를 입력합니다.
말뚝배치

말뚝기초인 경우 검토단면에서 적용되는 말뚝의 배치 및 말뚝의 CTC를 설정합니다.

[기본값]적용시 기초적용 메뉴의 말뚝배치에 따라 해당 검토위치에서의 값이 적용되며 수동입력으로 설정시 조정이 가능합니다.

자동으로 갱신되지 않으므로 말뚝배치를 변경한 경우 해당메뉴에서 [기본값]으로 갱신을 하여야 반영이 가능합니다.

말뚝배치 평면

말뚝기초 구조물에서 3D Plate해석을 수행하는 경우 모델링에 적용되는 말뚝의 배치를 설정합니다.

설정된 위치에 말뚝을 스프링으로 모델링하며 [기본값]적용시 기초적용 메뉴의 말뚝배치와 동일하게 적용됩니다.

말뚝기초의 경우 벽체, 기둥 과 말뚝스프링이 근접하게 모델링되는 경우 mesh가 집중되는 모델이 작성될 수 있으며 부재력이 튀는 형태가 발생할 수 있습니다.

수작업으로 3D 모델링시 해당 조건을 감안하여 스프링적용위치를 결정할 것이나 ATypeDesign은 입력된 제원에 따라 모델링되기에 입력된 실제 말뚝위치가 반영됩니다.

말뚝의 모델링 위치를 조정할 필요가 있는 경우 해당 메뉴에서 말뚝의 위치를 조정하여 모델링에 반영할 수 있으며 도면뷰에서는 원래의 말뚝위치와 입력에 따른 말뚝모델링위치를 표기합니다.

구조계산

하중 조합(한계상태설계법)

하중조합

각 구조물별 하중조합을 설정하는 단계입니다.

기본값

기본값은 위에 화면과 같이 처음진행시 표시되는 설정값으로 설정되도록 프로그램 내부에서 설정되어 있습니다.

상세조합 자동산정 : 체크시 설계하중선택과 하중조합선택을 변경하면 세부하중조합이 자동으로 변경되며 극한한계상태, 극단상황한계상태, 사용한계상태 등 탭에서는 하중조합의 확인만 가능하고 수정은 되지 않습니다.
전체 기본값 : 하중조합 입력 전체에 대해서 기본값을 적용하는 기능입니다. 기본값 버튼은 각 탭에 대한 초기화를 수행합니다.
모든 단면 동일적용 : 하중조합입력은 검토단면별로 입력되며 버튼 적용시에는 다른 검토단면에도 동일한 설정이 적용됩니다.
조합추가, 조합삭제 : 세부하중조합인 극한한계상태, 극단상황한계상태, 사용한계상태 등에서 하중조합을 추가 또는 삭제합니다. 추가시 커서위치에 따라 한계상태(극한1, 극한2 등)이 반영됩니다. 상세조합 자동산정이 체크된 경우에는 동작하지 않습니다.

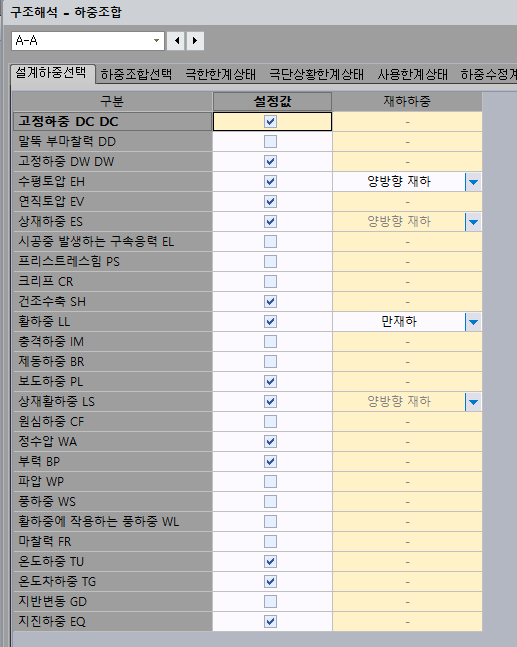

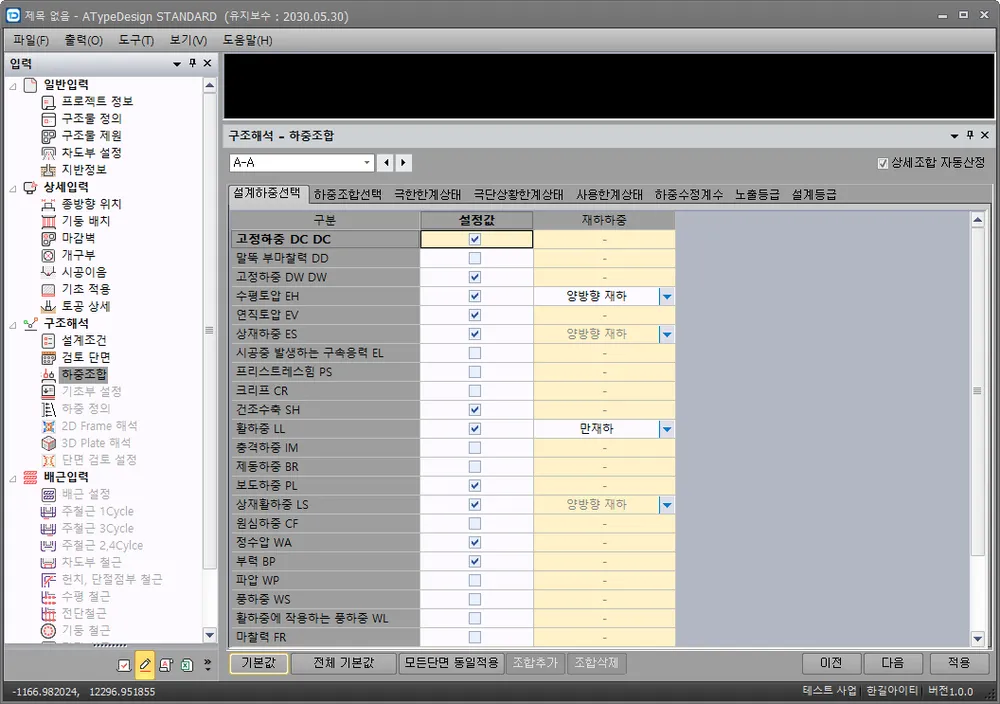

설계하중선택

하중조합에 적용될 설계하중을 선택하는 항입니다.

체크해제시 해당 하중은 재하되지 않습니다.

하중의 항목은 도로교설계기준2015 에서 제시된 모든 하중구분을 적용하고 있으나 지중구조물에서 일반적으로 고려되는 하중만 하중을 산정하여 재하하고 있습니다.

기본값에서 체크해제된 하중항목은 체크시 자동으로 해당하중을 산정하여 재하하지는 않으며 하중조합에서 해당하중을 적용하고 사용자하중으로 입력이 가능합니다.

사용자하중입력을 참고하시기 바랍니다.

재하하중

수평으로 재하되는 토압, 활하중 등의 좌우편재하 또는 양방향 재하로 하중의 방향을 설정합니다. 양방향 및 만재하로 설정시 동일하중조합에 좌, 우 하중을 동시 재하합니다. 이동하중의 경우는 차량하중과 중차량하중의 재하를 선택합니다.

하중조합선택

구조검토에 적용할 한계상태 및 각 한계상태별 하중계수를 설정합니다. 해당입력에 따라 세부 한계상태의 하중조합이 생성됩니다.

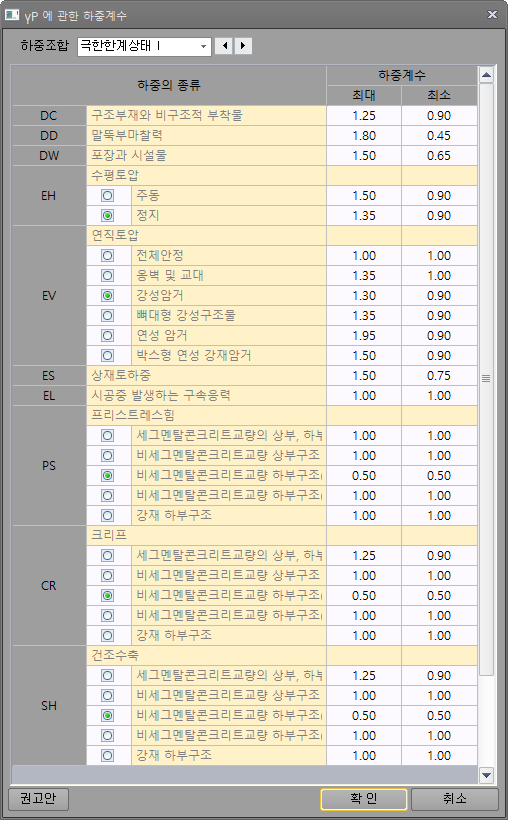

각 한계상태에 적용될 γP, γEQ, γTG, γSD 의 각 하중계수를 입력합니다.

극한한계상태

극한한계상태에 대한 하중조합을 확인하고 입력합니다. 설계하중선택 및 하중조합선택의 입력값으로 하중조합을 자동으로 생성합니다.

하중조합이름에서 ST는 극한한계상태이며 뒤의 숫자는 한계상태의 번호로서 ST1은 극한한계상태1, ST2는 극한한계상태2를 나타냅니다.

이후N는 일반하중조합이며 W는 지하수위가 적용된 하중조합을 나타내며 B는 양방향 수평하중이 재하되는 하중조합, L은 좌측벽체에 수평하중이 재하되는 하중조합, R은 우측벽체에 수평하중이 재하되는 하중조합을 나타냅니다.

[상세조합 자동산정]을 해제하면 하중계수값 및 검토설정의 변경이 가능하며 [기본값]버튼시 설계하중선택 및 하중조합선택의 입력값으로 초기화됩니다

극단상황한계상태

극한한계상태와 동일하게 극단상황한계상태에 대한 하중조합을 확인하고 입력합니다.

사용한계상태

극한한계상태와 동일하게 사용한계상태에 대한 하중조합을 확인하고 입력합니다.

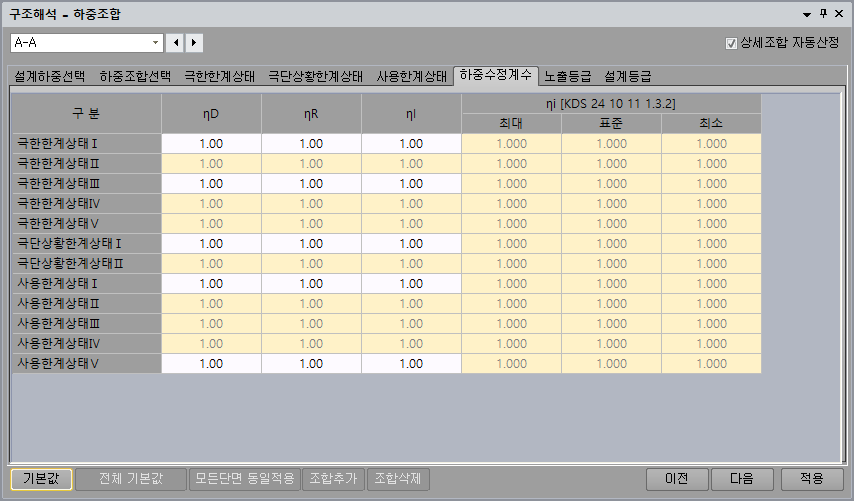

하중수정계수

연성, 여용성, 구조물의 중요도에 대한 하중수정계수를 입력하여 각 구조부재 및 한계상태별 하중수정계수를 적용합니다.

노출등급

도로교설계기준(2015) 표 5.10.2 환경 조건에 따른 노출 등급, 표 5.10.4 철근 및 프리스트레싱 강재의 내구성을 고려한 최소피복두께, 표 5.10.1 노출환경등급에 따른 최소 콘크리트 기준압축강도 항목으로 구성됩니다.

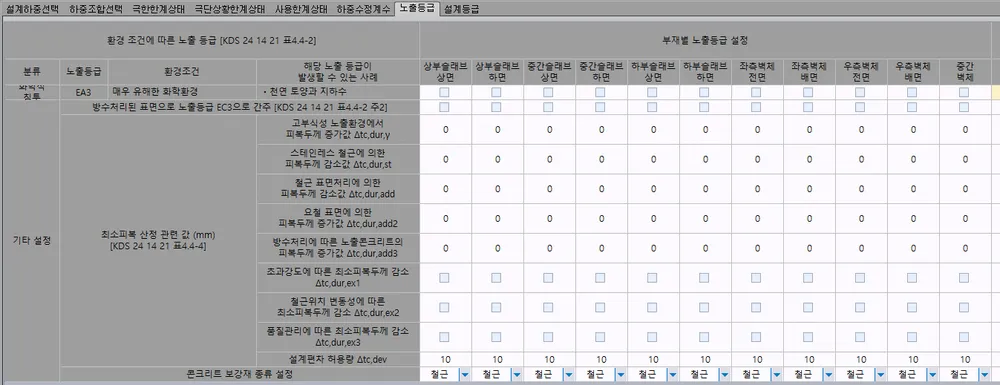

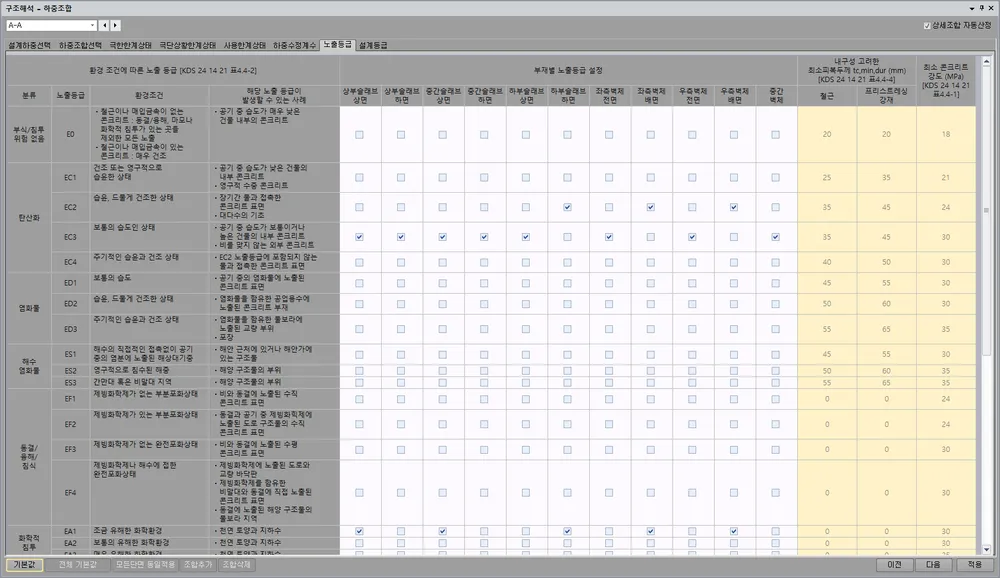

부재별 노출등급 설정

각 구조물 부위별 부식, 탄산화, 염화물, 동결 융해 등 환경 조건에 따른 노출등급을 선택합니다. 여러 개를 선택 할 수 있으며 가장 불리한 경우로 결정 노출등급이 됩니다. 최소피복 두께가 큰 쪽이 불리한 경우가 됩니다. 선택된 사항은 “설계등급”메뉴에 반영됩니다.

방수처리된 표면으로 노출등급 EC3으로 간주

도로교설계기준(2015) 표 5.10.2의 주2의 항목을 참조합니다. 이 옵션을 체크할 경우 해당 구조물에 방수 처리를 할 경우로 봅니다. 상기 부재별 노출등급 설정에서 체크한 사항과는 상관 없이 노출등급을 EC3로 강제 설정합니다.

최소피복 산정 관련 값(mm)

도로교설계기준(2015) 표 5.10.4의 최소피복 산정시 피복 두께를 증감 할 수 있는 경우를 고려 할 수 있습니다.

입력된 값은 콘크리트 최소피복두께 검토시 "환경조건에 대한 요구사항"에 따른 최소피복두께와 "최소피복두께 증감량"의 피복두께 값에 사용됩니다.

내구성 고려한 최소피복두께 tc,min,dur(mm)

각 노출등급에 해당하는 최소피복두께를 표기하며 부재별 최소피복두께는 해당부재에 적용된 노출등급 중 가장 큰 최소피복두께로 반영됩니다.

설계등급

도로교설계기준(2015) 표 5.8.1 노출 환경에 따라 요구되는 최소 설계 등급, 표 5.8.2

설계 등급에 따른 사용 한계값 항목으로 구성됩니다.

노출환경에 따른 최소 설계 등급

도로교설계기준(2015) 표 5.8.1의 “노출 환경에 따라 요구되는 최소 설계 등급”을 표현했습니다. 적용 최소 설계 등급에 표현 된 값은 “노출등급” 탭에서 결정된 각 구조물 부위별 노출 등급값이 자동으로 표기됩니다.

설계 등급에 따른 사용 한계값

도로교설계기준(2015) 표 5.8.2의 “설계 등급에 따른 사용 한계값”을 표현했습니다.

상단의 “노출 환경에 따른 최소 설계 등급”에서 설정 된 최소 설계 등급 “A ~ E 등급”의 값을 기준으로 적용 부재기본 값이 표현됩니다.

이 값은 설계자가 변경 할 수 있으며 사용한계상태 단면 검토시 표면 한계균열폭이계산서에 반영됩니다.

구조계산

하중 조합(강도설계법)

하중조합

각 구조물별 하중조합을 설정하는 단계입니다.

기본값

기본값은 위에 화면과 같이 처음진행시 표시되는 설정값으로 설정되도록 프로그램 내부에서 설정되어 있습니다.

상세조합 자동산정 : 체크시 설계하중선택과 하중조합을 변경하면 상세하중조합이 자동으로 변경되며 [상세]하중조합에서는 하중조합의 확인만 가능하고 수정은 되지 않습니다.
전체 기본값 : 하중조합 입력 전체에 대해서 기본값을 적용하는 기능입니다. 기본값 버튼은 각 탭에 대한 초기화를 수행합니다.
모든 단면 동일적용 : 하중조합입력은 검토단면별로 입력되며 버튼 적용시에는 다른 검토단면에도 동일한 설정이 적용됩니다.
조합추가, 조합삭제 : 상세하중조합인 계수하중[상세], 계수하중(최대편심)[상세], 사용하중[상세], 지진하중[상세] 등에서 하중조합을 추가 또는 삭제합니다. 상세조합 자동산정이 체크된 경우에는 동작하지 않습니다.

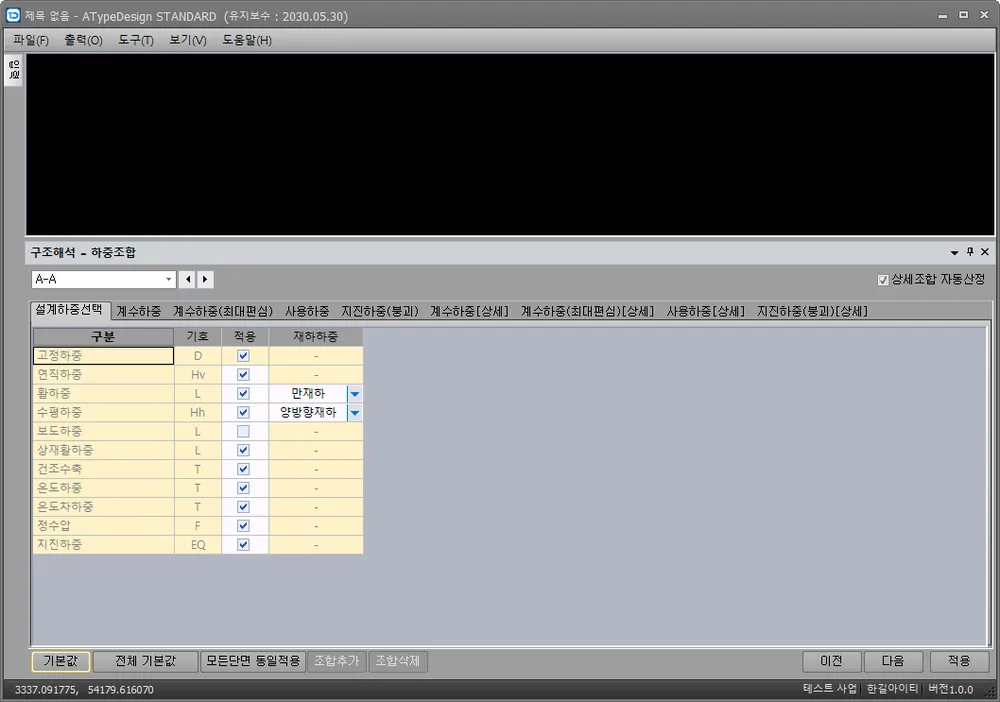

설계하중선택

하중조합에 적용될 설계하중을 선택하는 항입니다.

체크해제시 해당 하중은 재하되지 않습니다.

재하하중

계수하중/계수하중(최대편심)/사용하중/지진하중

하중조합별 계수를 설정하는 단계입니다. "적용설계기준(상시하중조합)" 의 설정에 따라 초기값이 변경되며 재하하중 설정 및 지하수 설정 등에 따라 [상세]조합을 작성합니다.

조합추가,삭제 : 기본값외에 추가로 조합을 추가하거나 삭제할 경우 사용되는 기능입니다

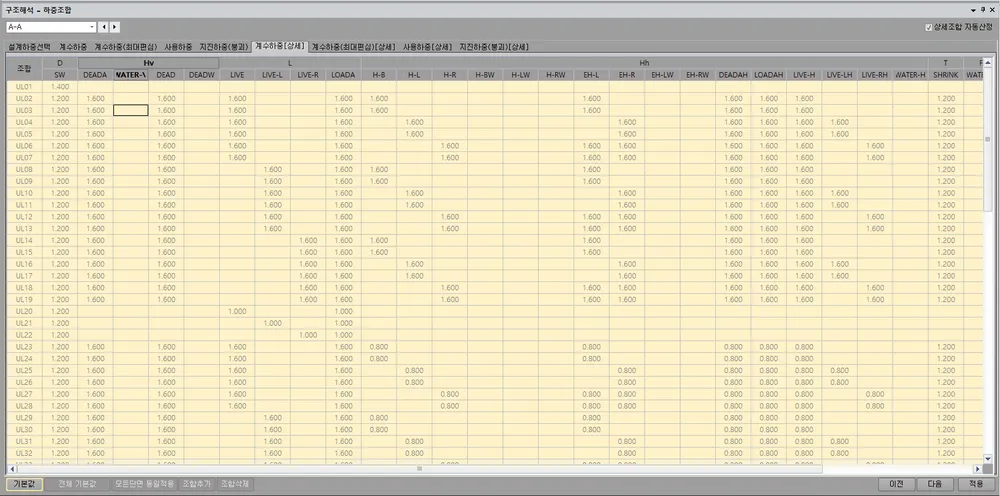

계수하중[상세]/계수하중(최대편심)[상세]/사용하중[상세]/지진하중[상세]

구조계산에 적용되는 실제 하중조합입니다. "상세조합 자동산정"이 설정된 경우 설계사중선택과 각 하중조합의 설정에 따라 자동으로 산정됩니다.

"상세조합 자동산정"이 해제된 조건에서는 [조합추가], [조합삭제]가 가능하며 각 하중조합의 하중계수도 조정하실 수 있습니다.

구조계산

기초부 설정(한계상태설계법)

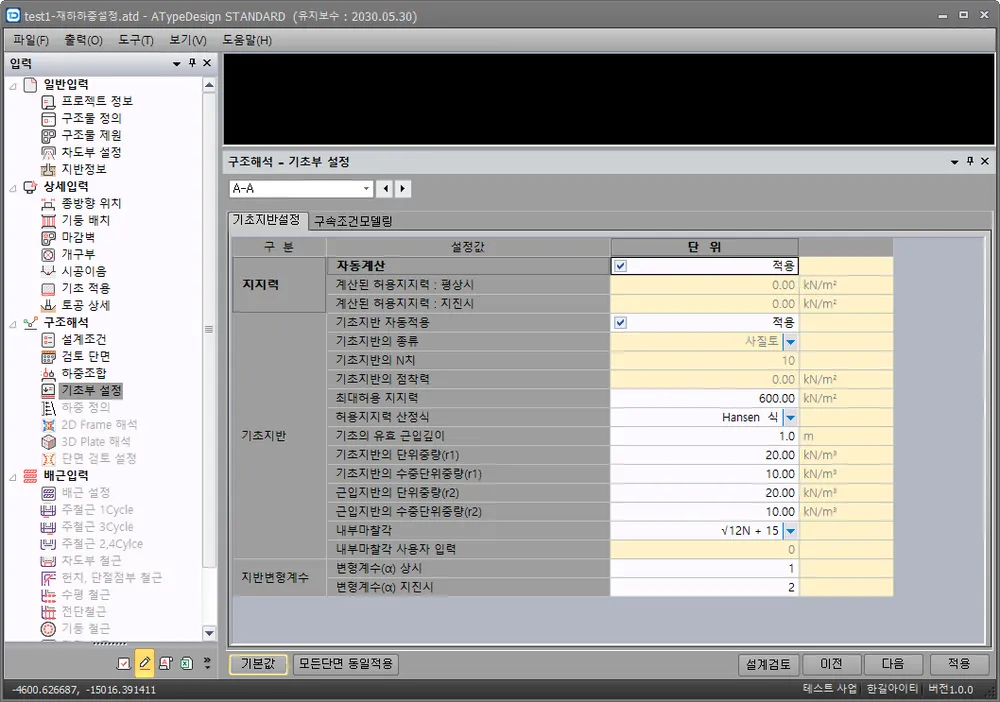

기초부설정

구조물 정의 - 기초형식 및 기초적용에서 설정된 기초조건에 따라 안정성검토와 해석시 경계조건을 산정하기 위한 조건을 설정합니다.

기초형식이 말뚝기초가 아닌 경우 안정성검토를 위한 [기초지반설정], 경계조건 산정을 위한 [구속조건모델링]탭이 생성됩니다.

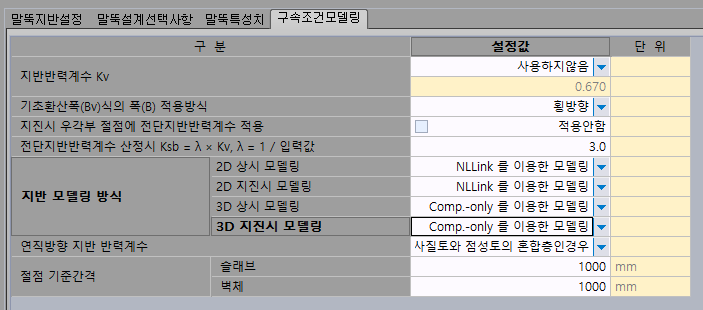

기초형식이 말뚝인경우 안정성검토를 위한 [말뚝지반설정], 경계조건 산정을 위한 [구속조건모델링]탭 이외에 말뚝기초의 기초부 설정을 위한 입력탭(말뚝설계선택사항,말뚝특성치)이 생성됩니다.

말뚝기초의 경우 기초적용에서 설정되는 말뚝제원이 같이 참조됩니다.

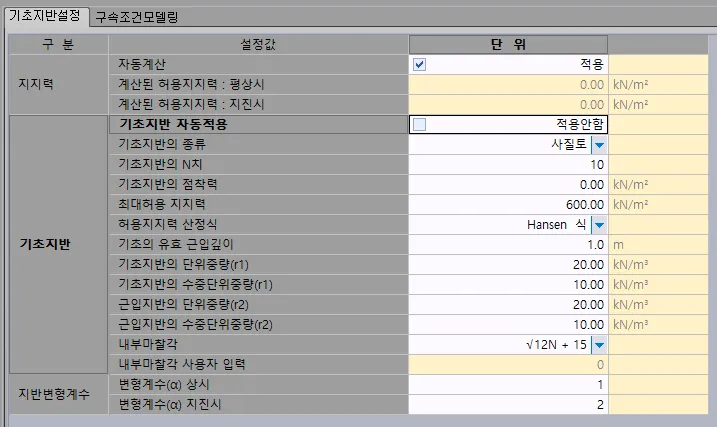

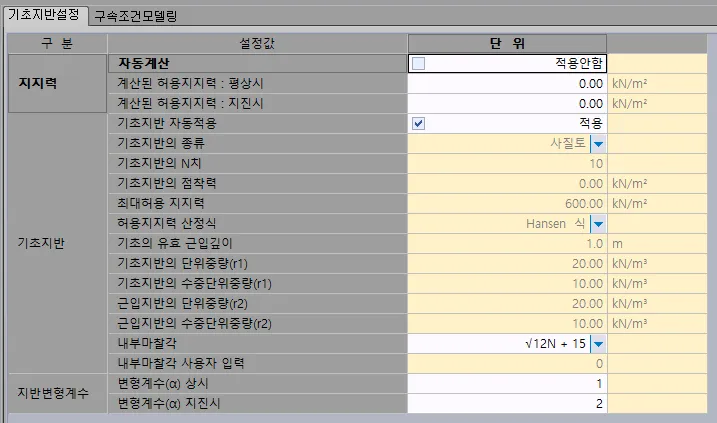

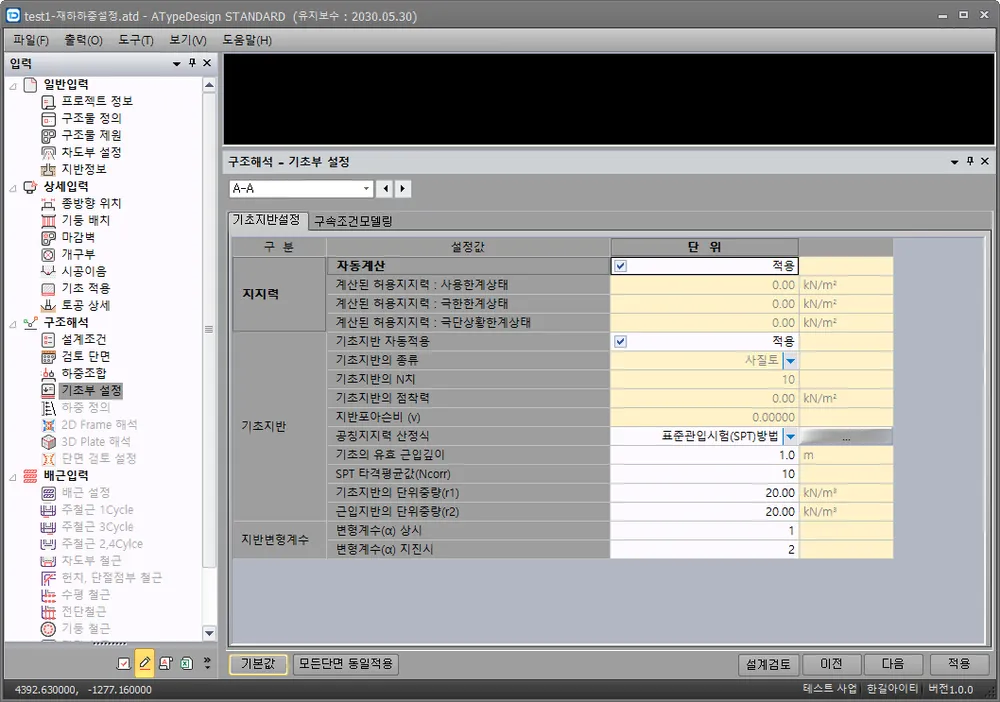

기초지반설정

직접기초에 대한 지지력계산시 고려되는 사항에 대해서 입력하는 항입니다. 크게 허용지지력에 자동계산, 수동계산을 대해 선택입력할 수 있도록 구성되어 있습니다.

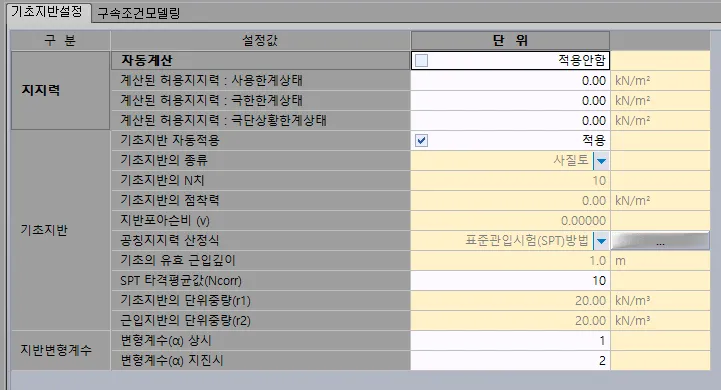

허용지지력자동계산 - 비적용

허용지지력은 지반조사 및 별도 검토를 통해 산정한 값을 입력하시면 각 한계상태에서 발생하는 지지력과 비교검토를 진행합니다.

허용지지력 자동계산시에는 설계기준 및 예제집에서 제시된 식으로 지지력을 산정합니다. 자동계산 비적용시에는 지지력입력셀중 활성화되어있는 한계상태별 지지력을 입력하시면 됩니다.

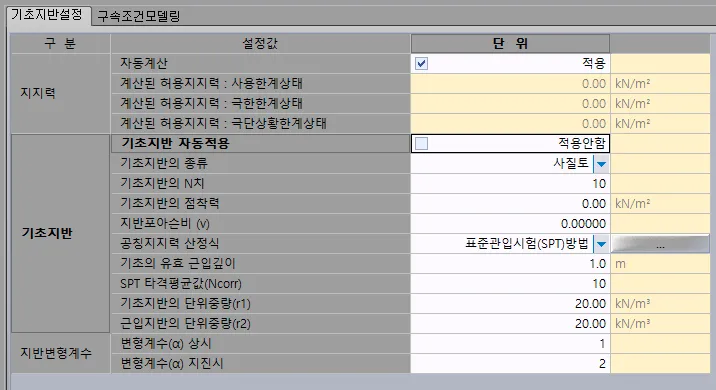

허용지지력자동계산 - 적용

지반조사 및 별도 검토에 따른 허용지지력이 없는 경우 설계기준 및 예제집에서 제시된 식으로 지지력을 산정합니다.

입력셀중 활성화 되어있는 셀 및 을 클릭하여 세부설정을 입력하셔야 합니다.

허용지지력은 극한지지력산정값을 가지고 한계상태별 저항계수를 적용하여 산출됩니다.

기초지반 자동적용 : 검토단면-지반정보에서 설정된 기초지반 물성치의 참조 여부를 설정합니다. 설정해제시에는 기초지반의 물성치를 직접입력합니다.
기초지반의 종류 : 기초지반의 종류(사질토, 점성토, 암반)을 설정합니다. 설정된 지반종류에 따른 지지력 산정식을 적용합니다.
기초지반의 N치 : 기초지반의 N치를 입력합니다. 허용지지력 및 지반 스프링계수산정에 적용됩니다.
기초지반의 점착력 : 기초지반의 점착력을 설정합니다. 허용지지력 산정에 적용됩니다.
지반포아슨비(v) : 기초지반의 포아슨비(v)를 설정합니다. 허용지지력 산정에 적용됩니다.

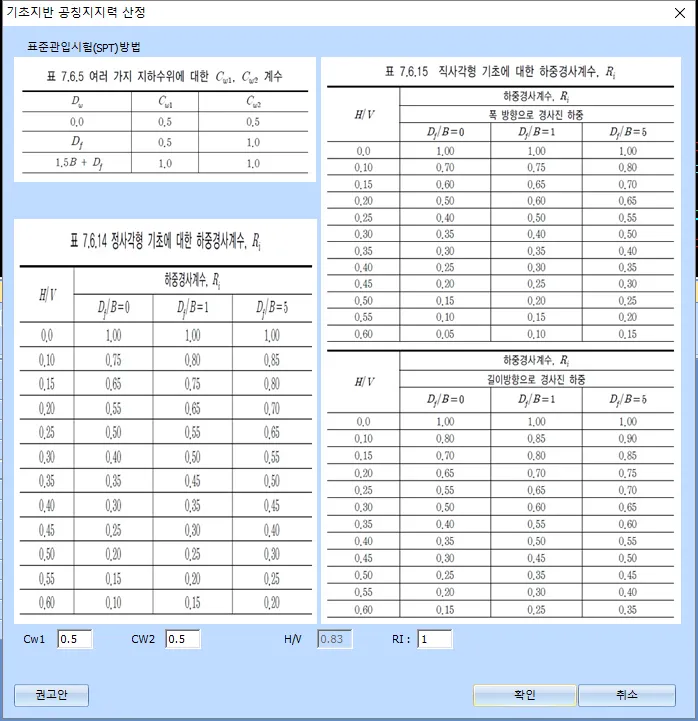

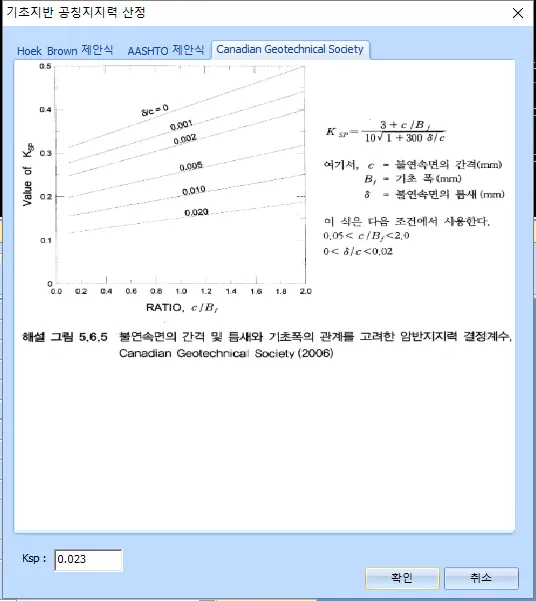

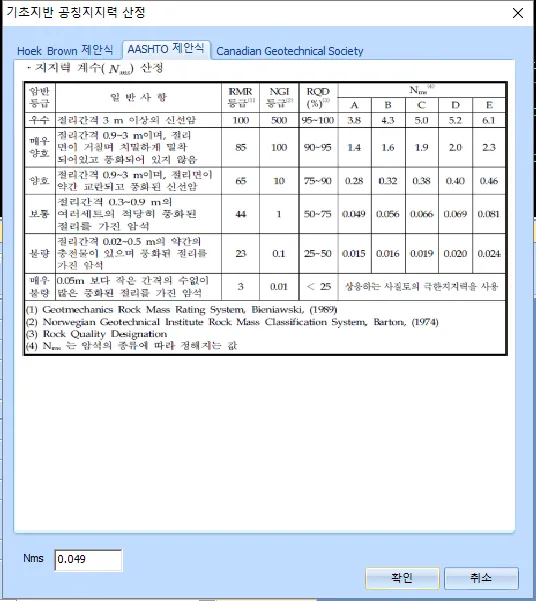

공칭지지력 산정식 : 기초지반의 종류에 따라 적용가능한 산정식을 선택합니다.

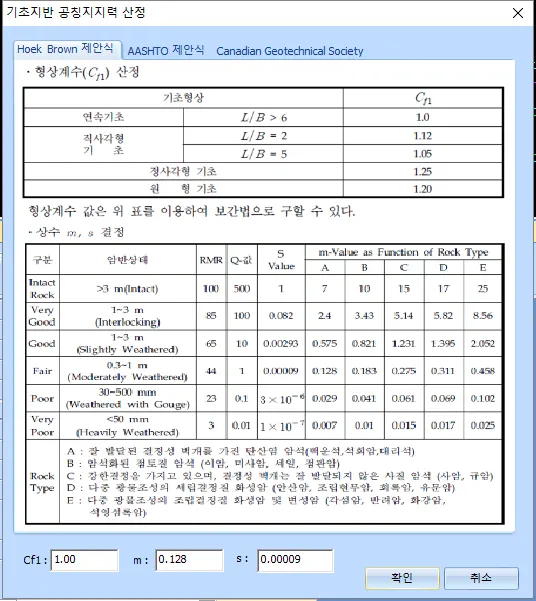

토사에 해당하는 사질토, 점성토의 경우 "표준관입시험(SPT)방법"을 지원하며 암반인 경우는 "Hoek_Brown 제안식", "AASHTO 제안식", "Canadian Geothchnical Society"를 선택하거나 비교하여 최소값을 적용할 수 있습니다.

각 산정식에 따라 을 클릭하여 세부 설정값을 지정하여야 합니다.

기초의 유효 근입깊이 : 기초가 근입되는 깊이를 입력합니다. 지지력산정에 적용됩니다.
기초지반의 단위중량(r1) : 기초지반의 단위중량을 입력합니다. 지지력산정에 적용됩니다.
근입지반의 단위중량(r2) : 근입지반의 단위중량을 입력합니다. 지지력산정에 적용됩니다.

지반변형계수

지반변형계수(α) 상시/지진시 : 직접기초에 대한 변형계수를 설정하는 항입니다.

토사지반(사질토, 점성토)

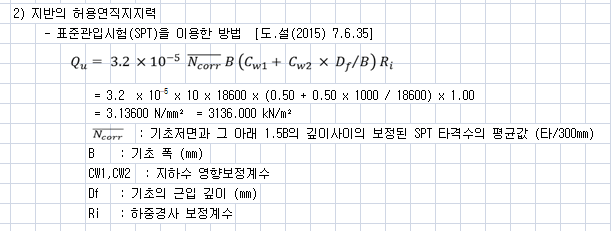

SPT 타격평균값(Ncorr) : 기초저면과 그 아래 1.5B의 깊이사이의 보정된 SPT 타격수의 평균값으로 표준관입시험방법으로 지지력을 산정하는데 적용됩니다.

암반

암의 일축압축강도(qo) : 기초지반암의 일축압축강도로 지지력을 산정하는데 적용됩니다.
수직 지반변형계수(Eo) : 기초지반변형계수산식을 설정하는 항으로서 자동계산체크시에는 입력된 설정값xN 을 Eo로 적용하며 자동계산해제시에는 입력된 설정값을 Eo로 적용합니다.
지반변형계수(α) 상시/지진시 : 직접기초에 대한 변형계수를 설정하는 항입니다.
수직 지반변형계수(Eo) : 기초지반변형계수산식을 설정하는 항으로서 자동계산체크시에는 입력된 설정값xN 을 Eo로 적용하며 자동계산해제시에는 입력된 설정값을 Eo로 적용합니다.
말뚝지반설정

말뚝기초에 대한 지지력계산시 고려되는 사항에 대해서 입력하는 항이다. 크게 허용 지지력에 자동계산,수동계산을 대해 선택입력할 수 있도록 구성되어 있습니다.

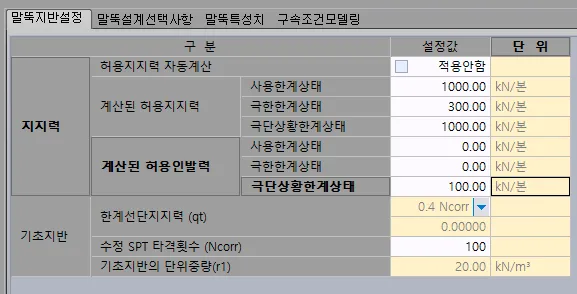

허용지지력자동계산 - 비적용

허용지지력은 지반조사 및 별도 검토를 통해 산정한 값을 입력하시면 각 한계상태에서 발생하는 지지력과 비교검토를 진행합니다.

허용지지력 자동계산시에는 설계기준 및 예제집에서 제시된 식으로 지지력을 산정합니다.

자동계산 비적용시에는 지지력입력셀중 활성화되어있는 한계상태별 지지력과 인발력을 입력하시면 됩니다.

허용지지력자동계산 - 적용

지반조사 및 별도 검토에 따른 허용지지력이 없는 경우 설계기준 및 예제집에서 제시된 식으로 지지력을 산정합니다. 입력셀중 활성화 되어있는 셀을 입력하셔야 합니다.

허용지지력은 극한지지력산정값을 가지고 한계상태별 저항계수를 적용하여 산출됩니다.

기초지반 (강관말뚝, PHC말뚝)

한계산단지지력 (qt) : 말뚝의 허용지지력산정시 선단지지력산정에 사용되는 식으로 지반에 따른 식 또는 직접입력으로 적용할 수 있습니다.
수정 SPT 타격횟수 (Ncorr) : 상재응력 σv’ 에 대하여 수정된 말뚝 선단근처의 SPT 타격횟수를 설정합니다.
강관말뚝의 관입상태 : 지지층에 관입된 강관말뚝의 관입상태를 설정합니다.

[양호 ▼] , [불량 ▼] 의 선택에 따라 “기초자료 설정” 메뉴의 “기초부 저항계수” 탭에 입력되어 있는 극한한계상태시의 Φc 값이 적용됩니다.

타입말뚝에 대한 매입말뚝 선단지지력 효율 (내부굴착강관말뚝, 내부굴착 PHC말뚝)

선단지지력의 매입말뚝 적용시 타입말뚝에 대한 효율을 적용합니다. [고속도로교량 설계예제집(2012)] - 한국도로공사

타입말뚝에 대한 매입말뚝 주면마찰력 효율 (내부굴착강관말뚝, 내부굴착 PHC말뚝)

주면마찰력의 매입말뚝 적용시 타입말뚝에 대한 효율을 적용합니다. [고속도로교량 설계예제집(2012)] - 한국도로공사

기초지반의 단위중량 : 지반 허용지지력 산정시 사용할 지반의 단위중량을 설정합니다.

기초지반 (현장타설말뚝)

말뚝선단의 기초지반 : 말뚝선단의 기초지반 종류를 설정합니다. 지반종류에 따라 허용지지력의 산정식이 상이하게 적용되며 말뚝제원입력도 그에 해당하는 입력창으로 설정됩니다.

사질토

말뚝선단의 설계구역 지층의 평균 N값(N60)

사질토조건에서 말뚝선단지지력은 도로교설계기준2015 7.8.3.4(3) 에 따라 산정되며 N60은 설계구역 지층의 평균 N값으로서 해머 효율에 대해서만 보정한 값입니다.

말뚝선단의 기초지반이 "사질토"인 경우 활성화됩니다.

말뚝선단층 중간에서의 연직유효응력(σv')

사질토조건에서 말뚝선단지지력은 도로교설계기준2015 7.8.3.4(3) 에 따라 산정되며 σv'd은 대상층 중간에서 연직유효응력입니다.

말뚝선단의 기초지반이 "사질토"인 경우 활성화됩니다.

점성토

말뚝선단의 비배수 전단강도(Cu)

점성토조건에서 말뚝선단지지력은 도로교설계기준2015 7.8.3.3(2) 에 따라 산정되며 비배수 전단강도를 고려합니다.

말뚝선단의 기초지반이 "점성토"인 경우 활성화됩니다.

암반

암반의 선단지지력(qp)

암반조건에서 말뚝선단지지력은 도로교설계기준2015 7.8.3.5(3) 에 따라 산정됩니다.

말뚝선단 아래의 절리조건에 따라 암반의 면적당 선단지지력(qp) 산정식을 선택합니다.

말뚝선단의 기초지반이 "암반"인 경우 활성화됩니다.

말뚝선단의 암의 일축압축강도(qu)

암반조건에서 말뚝선단지지력은 도로교설계기준2015 7.8.3.5(3) 에 따라 산정됩니다.

선단 암반의 일축압축강도(qu)를 설정합니다.

말뚝선단의 기초지반이 "암반"인 경우 활성화됩니다.

파쇄암반 정수(s), 파쇄암반 정수(m)

암반조건에서 말뚝선단지지력은 도로교설계기준2015 7.8.3.5(3) 에 따라 산정됩니다.

암질과 암의 유형에 따른 정수(도로교설계기준2015 표 7.8.2)를 설정합니다.

말뚝선단의 기초지반이 "암반"이고 암반의 선단지지력(qp)가 "[√s + √(m x √s + s)]qu"인 경우 활성화됩니다.

기초지반의 단위중량 : 지반 허용지지력 산정시 사용할 지반의 단위중량을 설정합니다.

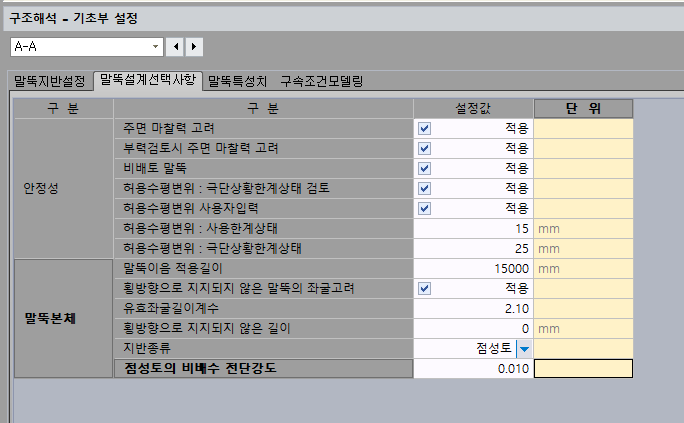

말뚝설계선택사항

안정성

주면 마찰력고려 : 말뚝의 허용지지력검토시 주면마찰력에 대한 고려를 선택하는 항이며 또한 on 한 경우에 인발력검토시 주면마찰력을 이용하여 허용인발력을 산정하게 됩니다.

부력검토시 - 주면마찰력 고려 : 부력에 대한 안정성 검토시 말뚝의 주면마찰력을 고려할지의 여부로 말뚝의 허용지지력에서 주면마찰력고려와는 별개로 적용됩니다.
비배토 말뚝 (강관말뚝, PHC말뚝)

주면마찰력 고려시 배토말뚝/비배토말뚝을 설정하여 적용할 수 있도록 입력합니다.

비배토말뚝 : qs = 0.00096 N(MPa), 배토말뚝 : qs = 0.0019 N(MPa) 로 주면마찰력이 산정됩니다.

허용수평변위 : 극단상황한계상태 검토

말뚝두부의 수평변위검토는 사용한계상태에 대해 검토하나 해당설정시에는 지진시인 극단상황한계상태 에 대해서도 검토를 수행합니다.

허용수평변위 사용자입력 : 기준에 제시된 허용수평변위가 아닌 사용자입력값을 허용수평변위값으로 고려합니다.
허용수평변위 : 사용한계상태,극단상황한계상태

허용수평변위 사용자입력 설정시 각 한계상태의 허용수평변위값을 설정합니다.

말뚝본체

말뚝이음 적용길이 : 말뚝이음수 산정을 위한 기준길이입니다. 말뚝길이/입력길이 x 말뚝수 가 전체 이음수입니다. 말뚝에 대한 허용응력설계법을 적용시에는 이음당 0.05% 허용응력 감소를 고려합니다.
횡방향으로 지지되지 않은 말뚝의 좌굴고려 (강관말뚝)

말뚝의 좌굴을 고려하기 위한 항으로 설계환경 - 기타 의 [강관말뚝 검토기준] 옵션이 "KDS 14 31 10"로 설정된 경우 활성화됩니다.

설정시 탄성좌굴응력 Fe를 산정하며 항복강도 Fy 와의 비에 따라 임계좌굴응력 Fcr을 산정합니다.

FAQ : LSD 강관말뚝의 좌굴고려 추가

유효좌굴길이계수 : "횡방향으로 지지되지 않은 말뚝의 좌굴고려"가 설정된 경우 유효길이계수를 입력합니다
횡방향으로 지지되지 않은 길이 : "횡방향으로 지지되지 않은 말뚝의 좌굴고려"가 설정된 경우 횡방향으로 비지지된 길이를 입력합니다.

좌굴에 대한 비지지길이는 입력값인 횡방향 비지지길이 + 지반속 고정점까지의 근입깊이의 합으로 적용합니다.

지반종류 : 지반속 고정점까지의 근입깊이를 산정하기 위한 지반종류입니다. 사질토/점성토 설정에 따라 KDS 24 14 51 3.3.4.2 의 식을 고려합니다.
사질토의 탄성계수 증가비 : 지반속 고정점까지의 근입깊이를 산정하기 위한 사질토의 깊이에 따른 탄성계수 증가비입니다.
점성토의 비배수 전단강도 : 지반속 고정점까지의 근입깊이를 산정하기 위한 점성토의 비배수 전단강도입니다.
말뚝특성치

말뚝의 스프링계수 적용 및 계산서의 말뚝검토시 말뚝의 특성치계산에 대해서 설정하는 입력단계이며, 크게 자동 계산과 수동입력으로 구성되어 있습니다.(말뚝검토-말뚝의 특성치계산을 참조)

설정값 자동계산-적용

적용시 기존입력사항을 가지고 [도로교설계기준 해설(2008,대한토목학회) 5.8.8]에 제시된 식을 이용하여 말뚝특성치(말뚝의 축방향 스프링정수,수평방향 지반반력계수, 말뚝의 탄성치,수평지반변형계수)를 자동계산 하게되며 활성화되어 있는 항만 설정 값을 각지반조건에 따라 변경하면 됩니다.

지반반력계수 계산시 α 값 적용 : 평상시, 지진시에 지반반력계수 추정에 사용하는 계수를 정의하는 항입니다.
수평지반변형계수 : 지반탄성계수산정에 대한 산정시 추정식에 대한 계수를 설정 하는 항입니다.

설정값 자동계산-비적용

비적용시 말뚝특성치(말뚝의 축방향 스프링정수,수평방향 지반반력계수,말뚝의 탄성치,수평지반변형계수)에 대해서 수동입력 할 수 있도록 활성화가 되며 각지반조건에 따라 변경하면 됩니다. 다음은 프로그램 옵션에 대한 계산서 적용예입니다.

구속조건모델링

모델링에 적용되는 구속조건과 해당 지반반력계수 산정조건을 설정합니다.

지반반력계수(Kv)

지반반력계수의 산정식을 설정합니다. (Terzaghi 보정식, Terzaghi 보정식 사용자입력, 사용하지않음)

기초환산폭(Bv)식의 폭(B) 적용방식

지반반력계수 산정시 Bv 산정시 폭 B 의 산정방법을 설정합니다.(횡방향:교량연장/종방향:교량폭)

지진시 우각부 절점에 전단지반반력계수 적용

지진시 우각부 절점은 벽체에 해당하는 지반모델링과 슬래브에 해당하는 지반모델링을 적용합니다.

해당 옵션은 우각부절점에 대해 연직지반계수 외의 전단지반계수를 적용할지 설정합니다.

전단지반계수 산정시 Ksb = λ x Kv, λ = 1 / 입력값

지진시 전단지반계수 산정을 위한 입력값입니다.

전단지반계수는 Ksb = λ x Kv 로 산정되며 Ksb = 1/입력값 x Kv 으로 적용됩니다.

지반 모델링 방식(2D상시/지진시, 3D상시/지진시)

2D/3D, 상시/지진시 모델링에 대한 지반모델링방식을 설정하는 항으로 Solver를 "SAP2000"으로 설정한 경우는 "NLLlink를 이용한 모델링" / "Spring을 이용한 모델링" 중에 선택 할 수 있습니다.

Solver를 "MIDAS"로 설정한 경우는 "Spring을 이용한 모델링" / "Comp.-only를 이용한 모델링" 중에 선택 할 수 있습니다.

"Comp.-only를 이용한 모델링"을 적용한 압축전담스프링효과반영에 대한 FAQ를 참고하시기 바랍니다.

FAQ : Midas 를 solver로 설정한 경우 압축전담스프링 적용

연직방향 지반 반력계수

지반반력계수 산정시 사용되는 토층에 대해서 설정합니다. 해당식이 적용됩니다.

절점 기준간격(mm) 슬래브/벽체

모델링 작성시 절점의 작성기준 길이를 설정합니다. 기준간격이므로 실제 절점 간격은 입력값보다 작거나 크게 될 수 있습니다.

구조계산

기초부 설정(강도설계법)

기초부설정

구조물 정의 - 기초형식 및 기초적용에서 설정된 기초조건에 따라 안정성검토와 해석시 경계조건을 산정하기 위한 조건을 설정합니다.

기초형식이 말뚝기초가 아닌 경우 안정성검토를 위한 [기초지반설정], 경계조건 산정을 위한 [구속조건모델링]탭이 생성됩니다.

말뚝기초의 경우 기초적용에서 설정되는 말뚝제원이 같이 참조됩니다.

기초지반설정

허용지지력자동계산 - 비적용

허용지지력은 지반조사 및 별도 검토를 통해 산정한 값을 입력하시면 각 상시, 지진시에서 발생하는 지지력과 비교검토를 진행합니다.

허용지지력 자동계산시에는 설계기준에서 제시된 식으로 지지력을 산정합니다. 자동계산 비적용시에는 지지력입력셀중 활성화되어있는 지지력을 입력하시면 됩니다.

허용지지력자동계산 - 적용

지반조사 및 별도 검토에 따른 허용지지력이 없는 경우 설계기준 및 예제집에서 제시된 식으로 지지력을 산정합니다.

참고문헌은 구조물기초설계기준 해설[한국지반공학회(2008)4.2 지지력산정편,도로교설계기준 해설(2008,대한토목학 회) 5.6.4.1 허용연직지지력편]입니다.

“극한지지력은 지반이 전단파괴가 일어날때까지 지탱할 수 있는 최대하중지지력으로 정의하며,지반조건,하중조건,기초형상,근입깊의의 영향, 지하수의 영향 등을 고려하여 계산합니다.

지지력계산방법에 따라 서로 다른 지지력이 계산될경우 설계자의 판단에 의하여 적용방법을 선택해야 합니다.”

허용지지력은 극한지지력산정값을 가지고 안전률을 평상시는 3,지진시는 2 를 적용하여 산출됩니다.

기초지반 자동적용 : 검토단면-지반정보에서 설정된 기초지반 물성치의 참조 여부를 설정합니다. 설정해제시에는 기초지반의 물성치를 직접입력합니다.
기초지반의 종류 : 기초지반의 종류(사질토, 점성토, 암반)을 설정합니다.
기초지반의 N치 : 기초지반의 N치를 입력합니다. 허용지지력 및 지반 스프링계수산정에 적용됩니다.
최대 허용지지력 : 허용지지력을 산정시 각지반에 따라 상한치를 사용자가 판단하여 최대허용지지력을 입력하면 이이상을 초과하게 되면 입력된 상한치만 허용 지지력을 계산에 적용이 됩니다.

기본값은 600KN/m2 으로 설정되어 있습니다.

허용지지력 산정식 :허용지지력을 직접 계산하는 경우 3 가지 허용지지력 산정식을 제공합니다.

여기서 계산된 값은 앞서 입력된 최대 허용지지력 값을 초과하지 못합니다. Terzaghi/Meyerhof/Hansen 식을 선택하실 수 있습니다.

기초의 유효 근입깊이 : 기초가 근입되는 깊이를 입력합니다. 지지력산정에 적용됩니다.
기초지반의 단위중량/수중단위중량(r1) : 기초지반의 단위중량을 입력합니다. 지지력산정에 적용됩니다.
근입지반의 단위중량/수중단위중량(r2) : 근입지반의 단위중량을 입력합니다. 지지력산정에 적용됩니다.
내부마찰각 : 피암터널에서 활동에 대한 안정검토시 기초저면과 지반과의 마찰각을 산정할 때 사용할 산식을 결정합니다.

지반변형계수

지반변형계수(α) 상시/지진시 : 직접기초에 대한 변형계수를 설정하는 항입니다.
말뚝지반설정

말뚝기초에 대한 지지력계산시 고려되는 사항에 대해서 입력하는 항입니다. 크게 허용 지지력에 자동계산,수동계산을 대해 선택입력할 수 있도록 구성되어 있습니다.

허용지지력자동계산 - 비적용

허용지지력은 지반조사 및 별도 검토를 통해 산정한 값을 입력하시면 각 한계상태에서 발생하는 지지력과 비교검토를 진행합니다.

허용지지력 자동계산시에는 설계기준 및 예제집에서 제시된 식으로 지지력을 산정합니다.

자동계산 비적용시에는 지지력입력셀중 활성화되어있는 한계상태별 지지력과 인발력을 입력하시면 됩니다.

허용지지력자동계산 - 적용

허용지지력은 극한지지력산정값을 가지고 상시와 지진시 안전율을 적용하여 산출됩니다.

기초지반

산단지지력 산정시 계수 : 말뚝의 허용지지력산정시 선단지지력산정에 사용되는 계수를 정의하는 항이며, 계산서에 적용된 예는 다음과 같습니다.

기초지반의 단위중량(r1) : 지반 허용지지력 산정시 사용할 기초지반의 단위중량을 설정합니다.
근입지반의 단위중량(r2) : 지반 허용지지력 산정시 사용할 근입지반의 단위중량을 설정합니다.
말뚝설계선택사항

안정성

군말뚝영향 고려 : 말뚝의 허용지지력검토시 군말뚝의 영향을 검토하는항이며 계산서에 적용예는 다음과 같습니다. 참고문헌은 [도로교설계기준해설(2008) 5.8.5.4 무리말뚝의 고려]이며, 기본값은 [적용안함]입니다.

주면 마찰력고려 : 말뚝의 허용지지력검토시 주면마찰력에 대한 고려를 선택하는 항이며 또한 on 한 경우에 인발력검토시 주면마찰력을 이용하여 허용인발력을 산정하게 됩니다.

부력검토시 - 주면마찰력 고려 : 부력에 대한 안정성 검토시 말뚝의 주면마찰력을 고려할지의 여부로 말뚝의 허용지지력에서 주면마찰력고려와는 별개로 적용됩니다.

말뚝본체

말뚝이음 적용길이 : 말뚝이음수 산정을 위한 기준길이입니다. 말뚝길이/입력길이 x 말뚝수 가 전체 이음수입니다. 이음당 입력값만큼 허용응력 감소를 고려합니다.
말뚝 이음시 허용응력 감소비 : 말뚝이음 검토시의 허용응력 감소비를 도로교설계기준(하부구조편)해설 P223을 참조하여 감소비를 사용자 입력합니다.
허용응력 증가계수 적용 : 말뚝의 휨응력검토시 허용응력증가계수 적용여부를 선택하는 항이며, 기본값은 비적용입니다.

기초결합부

가상철근콘크리트-단면응력검토 : 해당구조물의 말뚝머리 하중조건에 따라 가상 철근콘크리트단면을 가정하여 콘크리트와 철근의 응력에 대한 검토여부를 설정하는 항입니다.

참고문헌은[도로교설계기준 해설(2008,대한토목학회) 그림 5.8.34]이며 그림은 다음과 같습니다.

말뚝특성치

설정값 자동계산-적용

지반반력계수 계산시 α 값 적용 : 평상시, 지진시에 지반반력계수 추정에 사용하는 계수를 정의하는 항입니다.
수평지반변형계수 : 지반탄성계수산정에 대한 산정시 추정식에 대한 계수를 설정 하는 항입니다.

설정값 자동계산-비적용

구속조건모델링

모델링에 적용되는 구속조건과 해당 지반반력계수 산정조건을 설정합니다.

지반반력계수(Kv)

지반반력계수의 산정식을 설정합니다. (Terzaghi 보정식, Terzaghi 보정식 사용자입력, 사용하지않음)

기초환산폭(Bv)식의 폭(B) 적용방식

지반반력계수 산정시 Bv 산정시 폭 B 의 산정방법을 설정합니다.(횡방향:교량연장/종방향:교량폭)

지진시 우각부 절점에 전단지반반력계수 적용

지진시 우각부 절점은 벽체에 해당하는 지반모델링과 슬래브에 해당하는 지반모델링을 적용합니다.

해당 옵션은 우각부절점에 대해 연직지반계수 외의 전단지반계수를 적용할지 설정합니다.

전단지반계수 산정시 Ksb = λ x Kv, λ = 1 / 입력값

지진시 전단지반계수 산정을 위한 입력값입니다.

전단지반계수는 Ksb = λ x Kv 로 산정되며 Ksb = 1/입력값 x Kv 으로 적용됩니다.

지반 모델링 방식(2D상시/지진시, 3D상시/지진시)

Solver를 "MIDAS"로 설정한 경우는 "Spring을 이용한 모델링" / "Comp.-only를 이용한 모델링" 중에 선택 할 수 있습니다.

"Comp.-only를 이용한 모델링"을 적용한 압축전담스프링효과반영에 대한 FAQ를 참고하시기 바랍니다.

FAQ : Midas 를 solver로 설정한 경우 압축전담스프링 적용

연직방향 지반 반력계수

지반반력계수 산정시 사용되는 토층에 대해서 설정합니다. 해당식이 적용됩니다.

절점 기준간격(mm) 슬래브/벽체

모델링 작성시 절점의 작성기준 길이를 설정합니다. 기준간격이므로 실제 절점 간격은 입력값보다 작거나 크게 될 수 있습니다.

구조계산

하중 정의

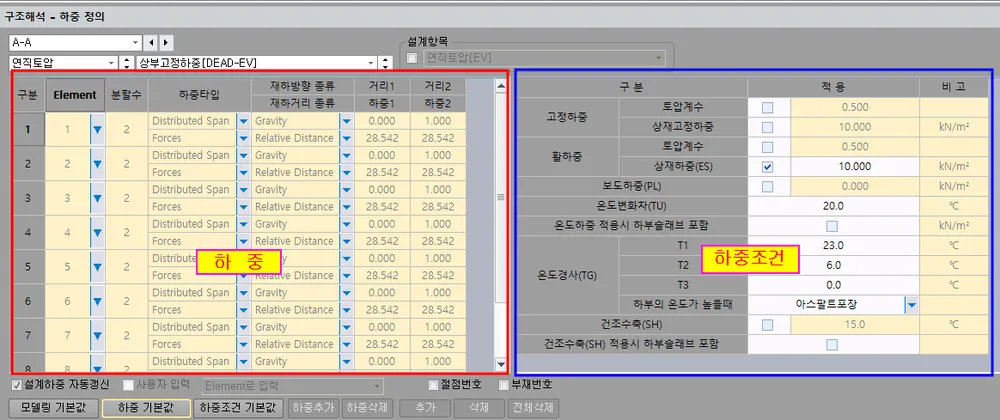

하중정의에 대해서 설정하는 단계입니다.

추가입력 및 변경이 없는 경우 [설계하중 자동갱신]이 설정되면 제원입력에 따른 하중산정이 되며 하중조건만 설정후 진행하면 됩니다.

1 : 하중의 종류에 따른 분류를 선택합니다. 하중조합 - 설계하중선택의 설정하중과 동일합니다.

2 : 하중종류에 따른 하중이 표기됩니다. 모델링에 재하되는 하중으로 ()안의 명칭이 모델링에 재하되는 실제 하중명입니다.

3 : 정의된 각 하중의 설계항목을 표시합니다. 해당 하중으로 하중조합에 반영되며 체크버튼으로 활성화하면 다른 설계항목으로 변경이 가능합니다.

모델링 기본값 : 전체하중,하중조건사항에 대해서 입력된 제원, 설정으로 재산정을 수행합니다. 하중정의 메뉴에 대한 초기화를 수행하는 것이므로 설계자가 변경한 하중값이나 사용자 추가하중 등도 모두 초기화되므로 유의하시기 바랍니다.
하중기본값 : 선택된 하중에 대해서 재산정을 수행합니다. 다른 하중에서 변경사항이 있거나 사용자하중을 추가하여 변경사항을 유지하려는 경우 적용하시기 바랍니다.
하중조건 기본값 : 하중조건에 대해서 초기화를 적용합니다. 해당되는 하중도 재산정이 됩니다.
하중추가 : 하중항목을 추가합니다. 하중종류가 사용자하중인 경우만 활성화됩니다.
하중삭제 : 선택된 사용자하중을 삭제하는 기능으로 사용자하중에 대해서만 적용가능합니다.
추가/삭제/전체삭제 : 사용자하중 또는 "사용자 입력"이 설정된 하중에 대해 하중항목을 추가하거나 삭제 또는 전체를 삭제하는 기능입니다.
사용자 하중조합 : 사용자하중을 "설계항목 미지정"으로 추가한 경우 해당하중은 하중조합에 적용되지 않으며 사용자 하중조합에서 계수를 설정하여야 합니다.
설계하중 자동갱신 : 하중정의 진입시 모든하중에 대해서 하중기본값으로 하중을 갱신합니다. 입력제원 및 하중설정 등이 변경되는 경우 해당설정이 되어 있으면 자동으로 반영이 됩니다. 사용자하중은 유지됩니다.
사용자 입력 : 산정된 하중은 재하부재와 하중값이 모두 비활성화 처리되나 "사용자 입력"을 설정하면 선택된 하중은 재하부재 및 하중값을 변경하여 적용할 수 있습니다.

"설계하중 자동갱신"이 설정해제된 경우만 설정이 가능합니다.

절점번호, 부재번호 : 입력화면에 모델링 제원을 보여주는 기능입니다.

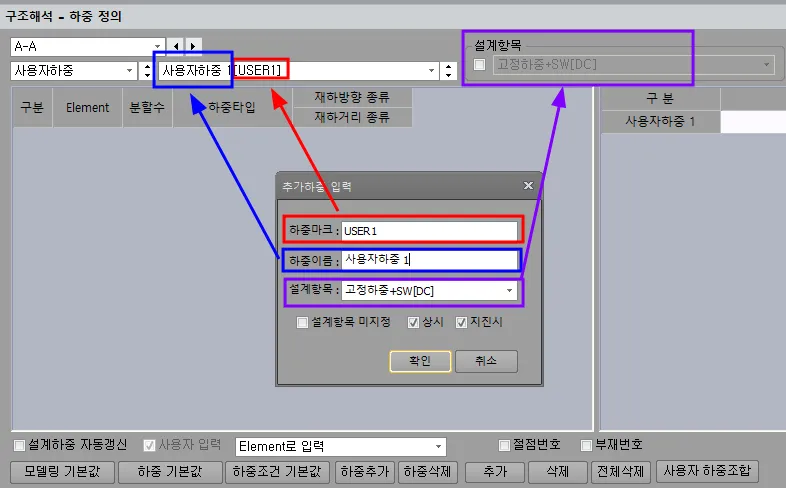

사용자 하중 추가

하중추가버튼을 클릭하면 추가하중 팝업이 나타납니다.

하중마크 : 모델링에 적용되는 하중의 명칭입니다. 특수문자 및 한글을 제외한 영문자 및 숫자만 가능하며 8자를 초과하지 않도록 입력하셔야 합니다.
하중이름 : 해당하중의 설명입니다.
설계항목 : 해당하중이 조합에 적용되는 하중항목입니다. 선택된 항목의 하중계수로 조합에 반영됩니다.
설계항목 미지정 : 설계항목을 선택하지 않고 별도의 하중계수를 적용하려는 경우 설정합니다. 설계항목 미지정인 경우 하중조합에 해당하중을 반영하기 위해서는 [사용자 하중조합]에서 각 사용자하중에 대한 하중계수를 설정하여야 합니다.
상시, 지진시 : 상시와 지진시는 모델링이 별도로 적용되므로 상시 또는 지진시, 모두 재하를 선택하실 수 있습니다.

하중정의에서 입력되는 사용자하중은 2D해석에 반영되는 하중으로 3D Plate해석을 수행하는 경우는 3D Plate해석에서 사용자하중을 입력하여야 합니다.

하중입력

사용자하중을 추가하거나 기존하중을 [사용자입력]설정하면 하중을 변경하거나 추가할 수 있습니다.

다만 해당적용은 3D Plate해석에 반영되지 않으며 필요시에는 Solver에서 직접하중값을 변경 또는 추가하고 진행하여야 합니다.

번호 : 설정되는 하중의 index 입니다.. (하중이 재하되는 부재의 개수)

ELement 번호 : 하중이 설정되는 Element 의 번호를 나타냅니다.

부재분할수 : 부재분할 수는 실제의 부재가 나뉘어지는 것이 아니라, 부재에 재하되 는 하중을 몇 개의 구간으로 설정할지를 결정하는 사항입니다. 부재분할수 2 를 선 택시 부재의 시작점, 끝점으로 기본셋팅합니다. 부재분할수 3 으로 설정시 부재의 기 본설정값인 시작점, 끝점과 추가된 부재위치를 표시합니다.

하중타입 : 상단과 하단으로 나뉘게 됩니다.

상단부 : Distributed Span , Point Load 로 나뉘어 집니다. Distributed Span 은 하중을 분포하중으로 설정함을 의미하며, Point Load는 집중하중의 형태를 의미합니 다.
하단부 : Forces, Moments 로 나뉘어 집니다.

재하방향/재하거리종류 : 상단부 재하방향과 하단부 재하거리 종류로 나뉘게 됩니다.

재하방향 : SAP2000 의 방향설정을 따르고 있으며 부재축방향재하(Local), 전체좌 표계(Global)재하, 중력방향재하(Gravity) 의 설정을 지원합니다.

재하거리종류 : SAP2000 의 재하방법을 따르고 있습니다. 부재의 시작점(i 단) 에서의 절대거리 및 상대거리를 지원합니다.

Relateve Distance from End-I : I 단에서 떨어진 상대거리. Ex) 부재시점 : 0 , 부재종점 :1 , 부재중앙 : 0.5

Absoulute Distance from End-I : I 단에서 떨어진 절대거리.

Ex) 부재의 길이가 1.0m 인 경우 입력값에 0.5 를 입력하였다면 I 단에서 0.5M 떨어진 곳에 설정한 하중이 재하됩니다.

거리/하중 : 상단부의 거리와 하단부의 하중으로 나뉩니다. .

거리 : 재하방향 종류에서 설정된 재하방향 설정방법에 따른 거리를 입력합니다.

하중 : 설정된 거리에 맞추어 하중을 입력합니다.

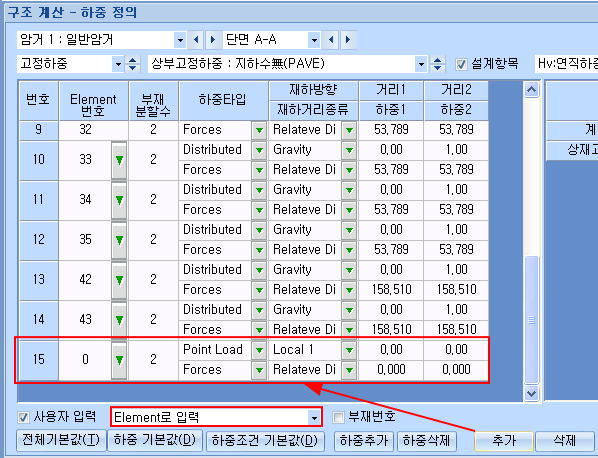

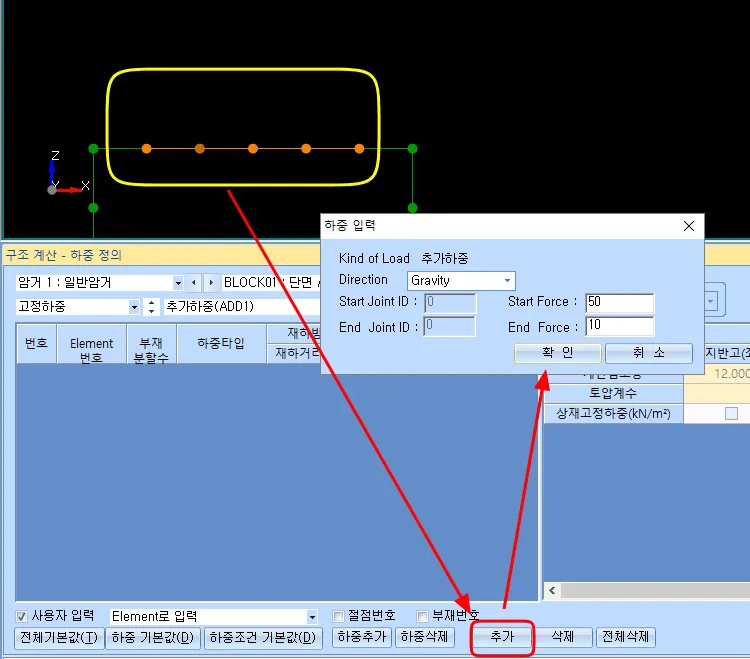

Element로 입력

Element 로 입력선택 후 [추가]버튼을 클릭하면 하중항목이 한개씩 추가됩니다.

마우스로 부재를 드레그하여 선택하고 [추가]버튼을 누르면 하중입력창이 뜹니다. 하중방향과 시작점, 끝점의 하중값을 입력하면 중간에 해당하는 값은 자동으로 계산하여 부재하중으로 재하됩니다.

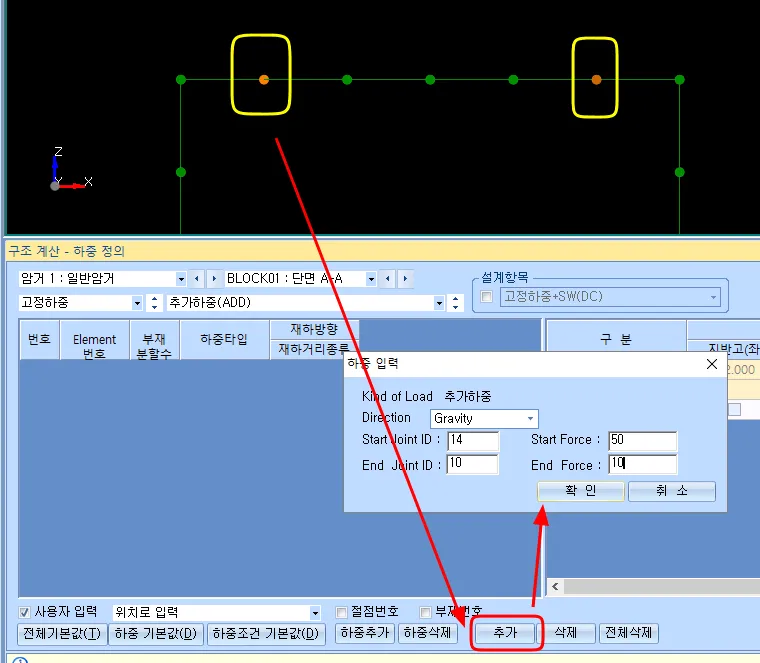

위치로 입력

마우스로 클릭하여 절점을 선택하고 [추가]버튼을 누르면 하중입력창이 뜹니다. 하중방향과 하중값을 입력하면 Point Load로 해당위치에 하중이 재하됩니다.

[Ctrl]버튼을 누른채로 절점을 2개 선택하고 하중을 추가하면 2절점간에 재하되는 부재하중으로 입력하실 수 있습니다.

절점을 선택하지 않고 [추가]버튼을 누르는 경우나 절점을 선택하여 진행한 경우에도 절점번호를 입력하여 재하부재를 선택하실 수 있습니다.

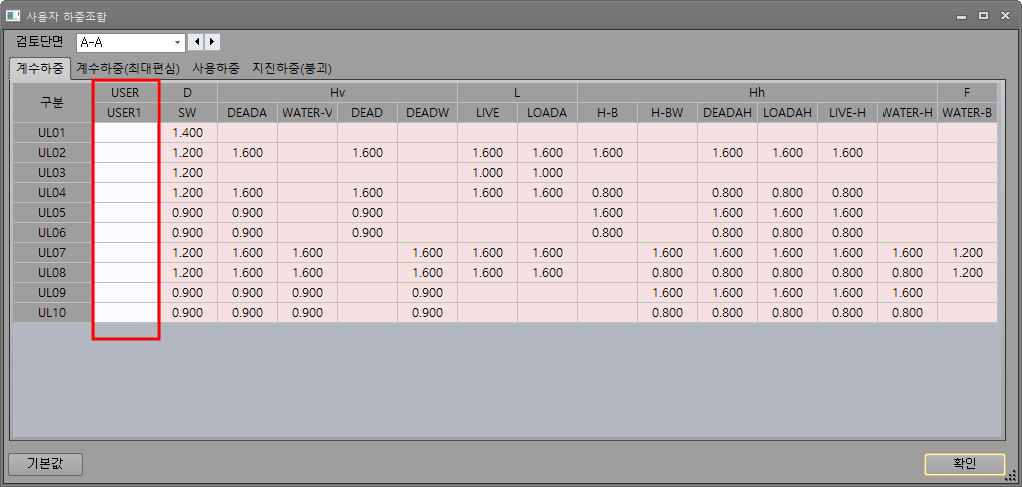

사용자 하중조합

사용자하중을 "설계항목 미지정"으로 추가한 경우 해당하중은 하중조합에 적용되지 않으며 사용자 하중조합에서 계수를 설정하여야 합니다.

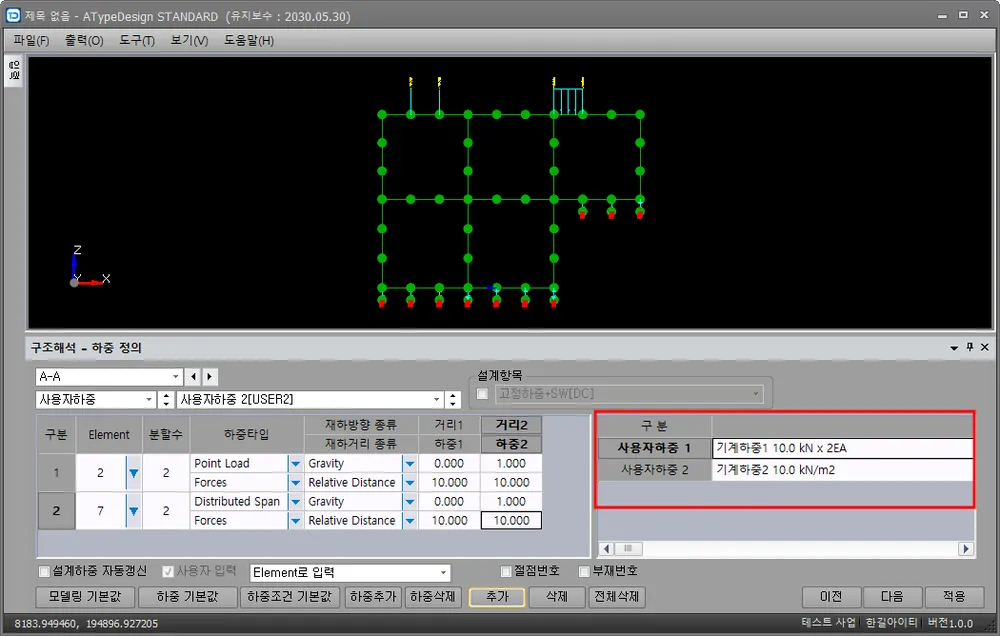

사용자하중 산출근거

사용자하중을 추가한 경우 산출근거를 추가할 수 있습니다. 입력시 계산서에 해당하중의 산출근거로 표기됩니다.

하중조건

하중종류 선택에 따라 해당 하중의 근거가 표기되며 일부 데이터는 설정후 입력 또는 [하중조건 사용자 입력]으로 하중을 변경하실 수 있습니다.

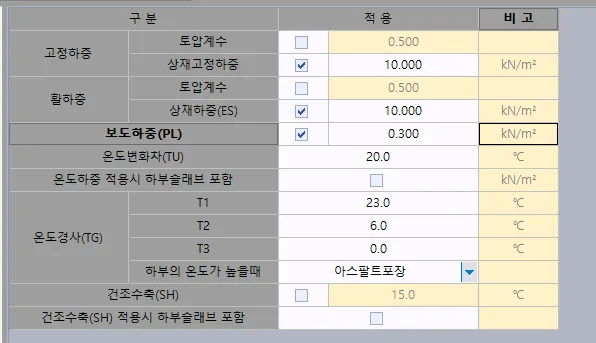

한계상태설계법

고정하중 - 토압계수 : 고정하중에 대한 토압계수를 사용자 입력값으로 적용하여 적용합니다.
고정하중 - 상재고정하중 : 체크시 상부슬래브에 균일하게 작용하는 추가고정하중을 재하합니다. 하중값을 추가로 입력합니다.
활하중 - 토압계수 : 활하중에 대한 토압계수를 사용자 입력값으로 적용하여 적용합니다.
활하중 - 상재하중(ES) : ES하중으로 고려되는 상재하중을 추가 재하합니다. 하중값을 추가로 입력합니다.
보도하중(PL) : 체크시 상부슬래브에 균일하게 작용하는 보도하중을 재하합니다. 하중값을 추가로 입력합니다.
온도변화차(TU) : 온도변화 적용시 온도차 값을 적용하는 항입니다.
온도경사(TG) : 온도경사하중 적용시 하중값을 설정하는 항목으로 프로그램에서는 비선형의 온도차를 선형온도하중으로 치환하여 해석합니다.
건조수축(SH) : 건조수축 적용시 건조수축에 해당하는 온도하중으로 치환하여 해석합니다. 적용될 온도변화값을 입력합니다.
하부슬래브포함(건조수축,온도하중) : 모델링시 하부슬래브에 온도하중을 적용할것 인지에 대한 선택사항입니다.

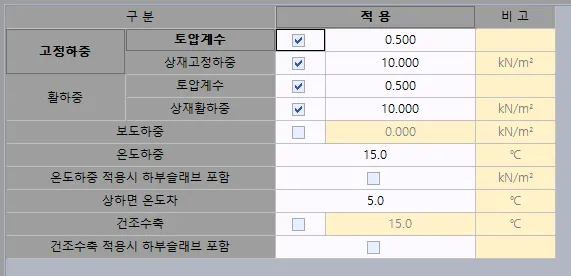

강도설계법

고정하중 - 토압계수 : 고정하중에 대한 토압계수를 사용자 입력값으로 적용하여 적용합니다.
고정하중 - 상재고정하중 : 체크시 상부슬래브에 균일하게 작용하는 추가고정하중을 재하합니다. 하중값을 추가로 입력합니다.
활하중 - 토압계수 : 활하중에 대한 토압계수를 사용자 입력값으로 적용하여 적용합니다.
활하중 - 상재활하중 : 상재활하중으로 고려되는 상재하중을 추가 재하합니다. 하중값을 추가로 입력합니다.
보도하중 : 체크시 상부슬래브에 균일하게 작용하는 보도하중을 재하합니다. 하중값을 추가로 입력합니다.
온도하중 : 온도변화 적용시 온도차 값을 적용하는 항입니다.
상하면 온도차 : 온도변화하중인 온도차 값을 적용하는 항입니다. 상하면의 온도차 값을 입력하며 input에서는 슬래브두께를 고려한 온도경사로 재하합니다.
건조수축 : 건조수축 적용시 건조수축에 해당하는 온도하중으로 치환하여 해석합니다. 적용될 온도변화값을 입력합니다.
하부슬래브포함(건조수축,온도하중) : 모델링시 하부슬래브에 온도하중을 적용할것 인지에 대한 선택사항입니다.

구조계산

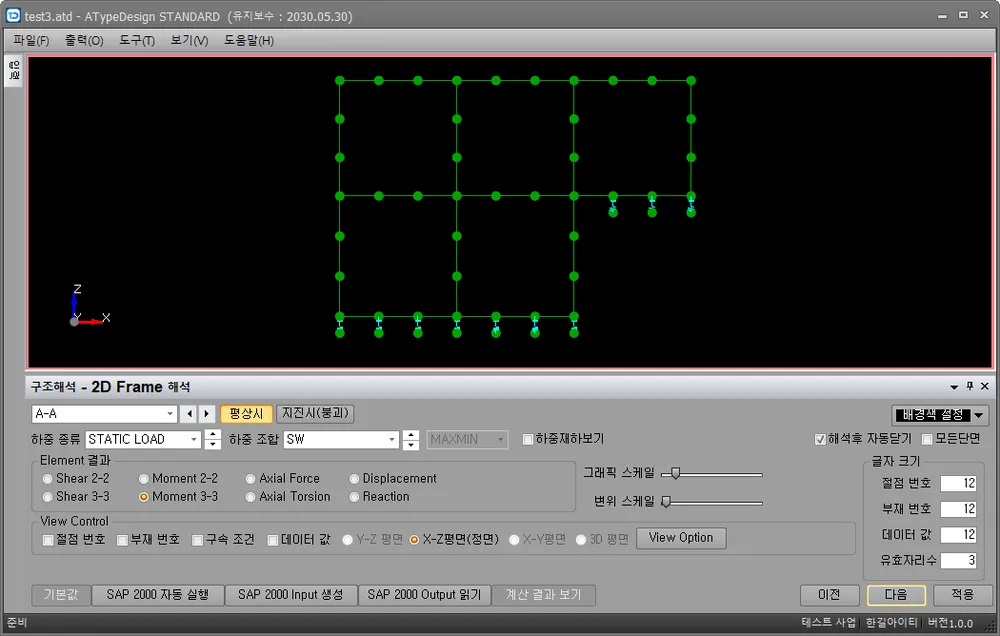

2D Frame 해석

2D FRAME 해석에 대해 해석솔버과 자동,수동연계하여 해석을 진행하는 단계입니다.

자동실행 : 해석솔버를 자동실행합니다. 솔버설정에 따라 해당 명칭이 표기되며 선택솔버가 자동실행을 지원하지 않는 경우 비활성화됩니다.
Input 생성 : 해석 input을 생성합니다. 솔버설정에 따라 해당 명칭이 표기되며 s2k 또는 mct 파일로 input 파일을 생성합니다.
Output 읽기 : 해석결과 output을 읽어옵니다. 솔버설정에 따라 해당 명칭이 표기되며 out 또는 anl 파일을 output파일로 로드합니다.
계산결과보기 : 단면검토설정에 따른 각 단면의 설계단면력을 확인합니다. 해석 설정에 따라 2D Frame:평상시/지진시,3D Plate 에 대한 부재력 을 확인할 수 있습니다.

글자크기 : 절점번호 및 부재번호, 데이터값의 크기를 조정하는 항입니다.

배경색 : 입력확인창의 바탕화면 색깔을 설정합니다.
해석후 자동닫기 : 해석단면에 대한 상시,지진시 해석을 연동해서 실행할경우 선택되는 사항입니다.
모든단면 : 입력된 모든 설계단면에 대한 해석수행 옵션입니다.

하중종류 : 부재력도를 볼경우 종류를 선택하는 기능입니다. (STATIC,HISTORY~COMBO LOAD)
하중조합 : 부재력도를 볼경우 해당 하중 및 하중조합을 선택하는 항입니다.
하중재하보기 : 하중재하도를 볼 때 해당 하중케이스를 설정하는 항입니다.
Element 결과 : FEM Solver 부재력에 대한 보기 옵션입니다.
View Control : 입력확인창에서 표시될 정보를 선택합니다. (절점번호,부재번호,구속조건,데이터값,X-Y 평면,X-Z 평면,X-Y 평면,3D 평면)

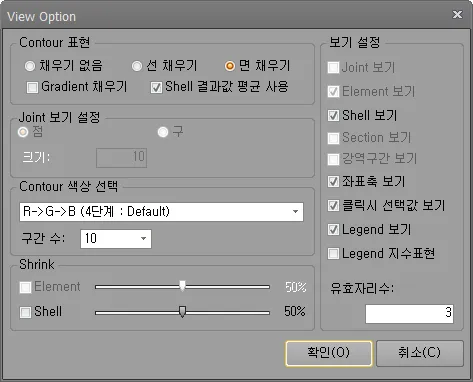

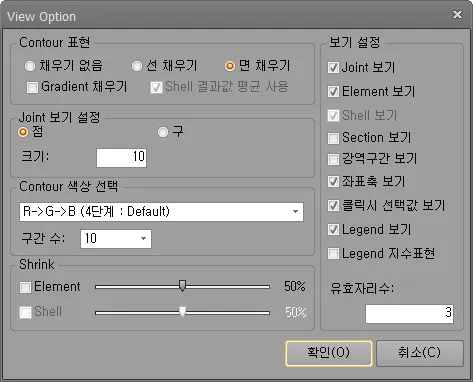

View Option

구조계산

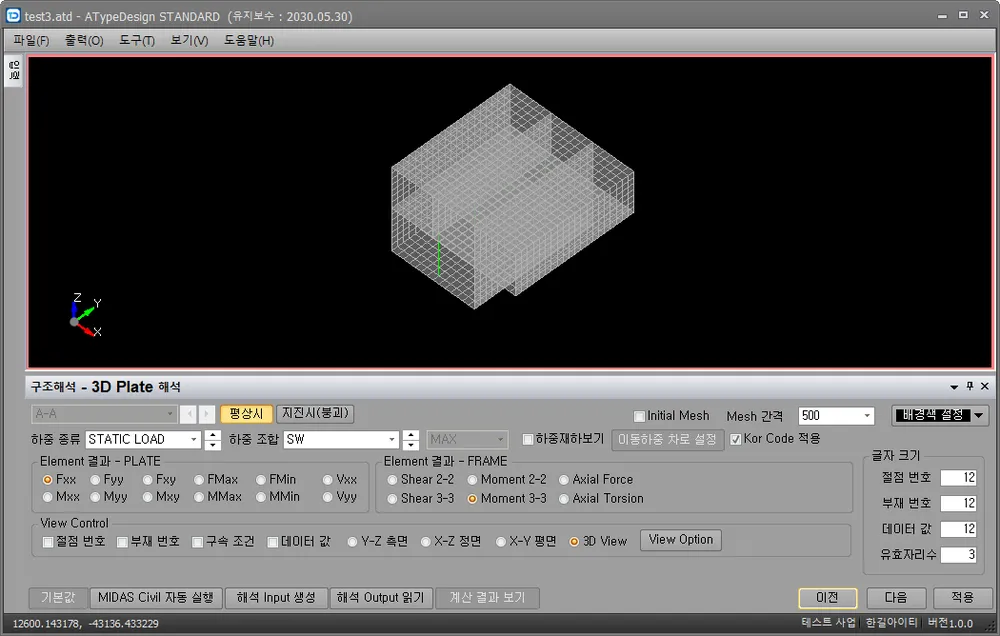

3D Plate 해석

3D Plate 해석에 대해 해석솔버(MIDAS)과 자동, 수동연계하여 해석을 진행하는 단계입니다.

설계조건에서 3D Plate 해석에 대해 설정한 경우 활성화됩니다.

MIDAS Civil 자동실행 : 해석솔버를 자동실행합니다. 솔버설정에 따라 해당 명칭이 표기되며 선택솔버가 자동실행을 지원하지 않는 경우 비활성화됩니다.

자동실행이 가능한 MIDAS CIVIL NX 를 솔버로 설정한 경우 지원됩니다.

1) 솔버설정

2) MIDAS실행 및 key연동

해석진행을 위해서는 MIDAS 가 실행되어 있어야 하며 MIDAS 의 Apps - API 에서 [connect]가 되어 있어야 합니다.

[MIDAS CIVIL 자동 실행] 버튼을 누르면 해석실행에 대한 메시지창이 팝업됩니다.

"MIDAS MAPI-key" 항목에는 MIDAS Apps - API Settings 상에서 확인되는 "MIDAS MAPI-key" 를 copy하여 동일한 키를 입력하고 [Run Midas Solver] 버튼을 클릭하면 해석 및 anl작성을 일괄진행합니다.

"MIDAS MAPI-key" 항목은 설정으로 저장되므로 최초 한번만 입력하면 MIDAS에서 변경되기 전까지는 동일한 키를 유지합니다.

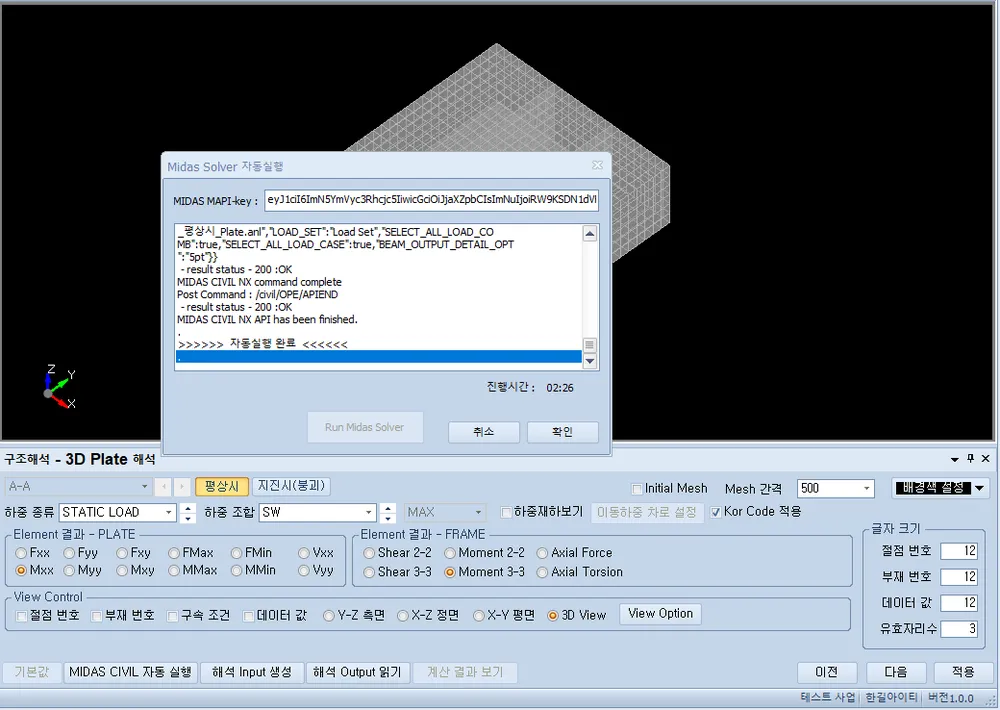

3) 자동실행 진행

4) MIDAS에서 해석 및 결과파일 작성 일괄진행

5) 해석완료 후 결과반영

해석 Input 생성 : 해석 input을 생성합니다. mct 파일로 input 파일을 생성합니다.

Plate해석은 부재축의 정렬이 필요하며 MIDAS와의 연동으로 자동실행시에는 부재축정렬이 될 수 있으나 연동이 아닌 수동실행시에는 MIDAS에서 Import후 정렬작업을 하고 해석으로 진행하셔야 합니다.

input 생성시에는 해당 경고메시지를 표기하고 있습니다.

해석 Output 읽기 : 해석결과 output을 읽어옵니다. anl 파일을 output파일로 로드합니다.
계산결과보기 : 단면검토설정에 따른 각 단면의 설계단면력을 확인합니다. 해석 설정에 따라 2D Frame:평상시/지진시,3D Plate 에 대한 부재력 을 확인할 수 있습니다.

2D Frame해석을 수행하여야 표기가 됩니다.

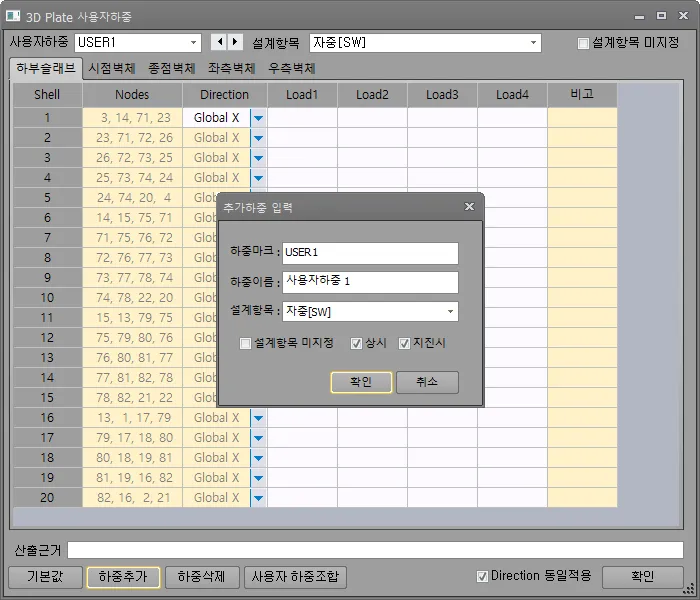

사용자하중 입력

3D Plate 모델에 사용자하중을 적용합니다.

하중마크 : 모델링에 적용되는 하중의 명칭입니다. 특수문자 및 한글을 제외한 영문자 및 숫자만 가능하며 8자를 초과하지 않도록 입력하셔야 합니다.
하중이름 : 해당하중의 설명입니다.
설계항목 : 해당하중이 조합에 적용되는 하중항목입니다. 선택된 항목의 하중계수로 조합에 반영됩니다.
설계항목 미지정 : 설계항목을 선택하지 않고 별도의 하중계수를 적용하려는 경우 설정합니다. 설계항목 미지정인 경우 하중조합에 해당하중을 반영하기 위해서는 [사용자 하중조합]에서 각 사용자하중에 대한 하중계수를 설정하여야 합니다.
상시, 지진시 : 상시와 지진시는 모델링이 별도로 적용되므로 상시 또는 지진시, 모두 재하를 선택하실 수 있습니다.

하중입력

사용자하중을 추가한 경우 각 plate부재에 하중방향과 하중값을 입력하여 하중을 적용합니다.

3D Plate 해석은 부재수가 많기에 각 부재탭별로 하중을 입력합니다.

Shell : 하중을 재하하는 부재번호입니다.

Nodes : 부재를 구성하는 절점번호입니다. 절점번호의 순서대로 하중값이 반영됩니다.

Direction : 하중재하방향입니다.

Load1, Load2, Load3, Load4 : 각 절점에 적용되는 하중값입니다.

산출근거 : 해당하중의 산출근거를 text로 입력하여 계산서에 반영합니다.

Direction 동일적용 : 하중재하방향은 부재별로 동일하게 적용하고 있으며 동일적용을 해제하는 경우는 각 Shell 별로 하중재하방향을 설정할 수 있습니다.

사용자 하중조합

사용자하중을 "설계항목 미지정"으로 추가한 경우 해당하중은 하중조합에 적용되지 않으며 사용자 하중조합에서 계수를 설정하여야 합니다.

Initial Mesh : 모델링의 기준선을 확인하기 위한 설정으로 mesh생성에 문제가 있는 경우 확인을 위해 사용합니다.
Mesh 간격(mm) : Mesh 에 대한 크기를 입력하는 항으로 입력후 재선택시 자동으로 모델링이 재생성됩니다.
배경색 : 입력확인창의 바탕화면 색깔을 설정합니다.
글자크기 : 절점번호 및 부재번호, 데이터값의 크기를 조정하는 항입니다.

하중종류 : 부재력도를 볼경우 종류를 선택하는 기능입니다. (STATIC,HISTORY~COMBO LOAD)
하중조합 : 부재력도를 볼경우 해당 하중 및 하중조합을 선택하는 항입니다.
하중재하보기 : 하중재하도를 볼 때 해당 하중케이스를 설정하는 항입니다.
이동하중 차로 설정 : 암거상단의 상부슬래브에 작용하는 활하중이 이동하중인 경우 이동하중에 대한 차로수 및 방향을 설정합니다.
Kor Code 적용 : Midas에서 해석을 위한 설정입니다.
Element 결과-PLATE : FEM Solver 부재력에 대한 보기 옵션입니다. plate부재에 대한 부재력이 표기됩니다.

검토에 적용되는 부재력은 부재방향에 따라 모멘트는 Mxx, Myy 이며 전단력은 Vxx, Vyy 입니다.

Element 결과-FRAME : FEM Solver 부재력에 대한 보기 옵션입니다. frame부재에 대한 부재력이 표기됩니다.
View Control : 입력확인창에서 표시될 정보를 선택합니다. (절점번호,부재번호,구속조건,데이터값,X-Y 평면,X-Z 평면,X-Y 평면,3D 평면)

자동실행이 아닌 수동으로 Midas를 통한 3D 해석 진행

ATypeDesign 에서는 3D Plate 모델링시 기둥, 말뚝 입력제원에 따른 모델링을 적용하고 있으며 말뚝의 위치 등을 고려하여 Mesh를 작성하고 있습니다.

이로 인해 각 부재(element)의 축 Local Axis가 일정치 않게 적용됩니다.

해석결과인 anl작성시 부재의 단위폭당 로컬 부재력(Force per unit length)를 결과로 적용하기에 검토부재력에 맞게 부재축을 정렬하여야 합니다.

슬래브부재는 x축을 X축으로 벽체부재, 마감벽부재는 x축을 Z축으로 정렬합니다.

MIDAS와의 연동으로 자동실행시에는 부재축정렬이 될 수 있으나 연동이 아닌 수동실행시에는 MIDAS에서 Import후 정렬작업을 하고 해석으로 진행하셔야 합니다.

1) MCT import

ATypeDesign에서 MCT파일을 작성하여 MIDAS 에서 MCT 파일을 Import합니다.

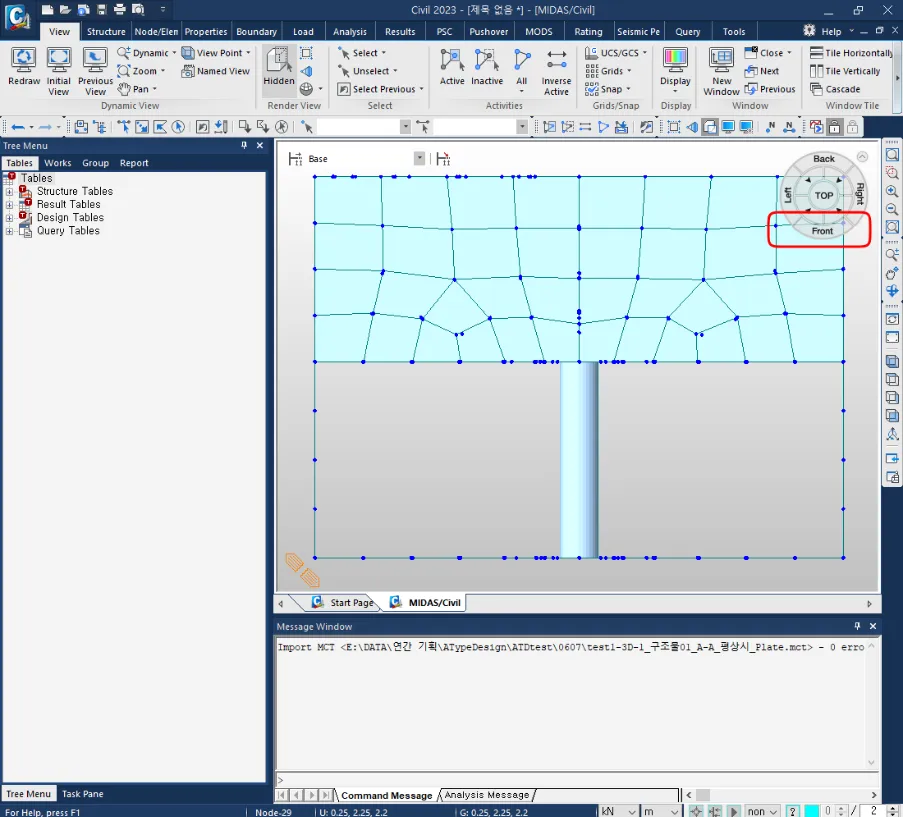

2) 모델링 확인

View 설정을 "Front"로 하여 모델링을 정면에서 확인합니다.

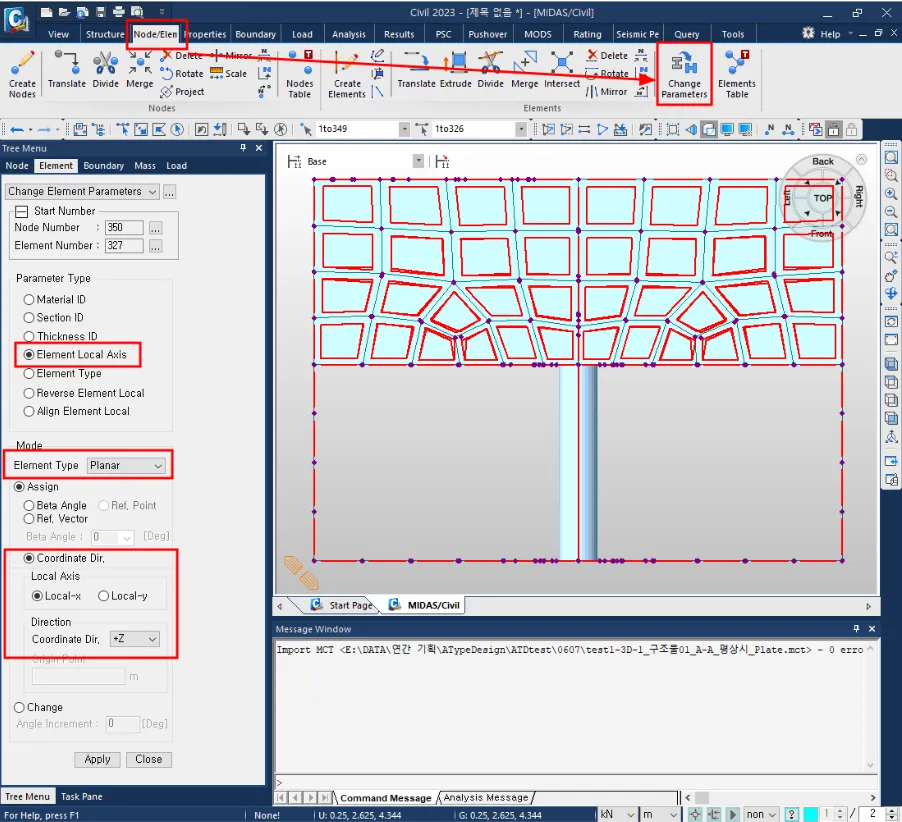

3) 모든 부재 정렬

모든부재를 선택하고 Node/Element - Change Parameters 메뉴로 진입합니다.

Parameter Type : Element Local Axis

Element Type : Planar

Assign : Coodinate Dir.

Local Axis : Local-x

Coorinate Dir. : +Z

로 설정하여 [Apply]로 적용합니다.

4) 슬래브부재 정렬

반영후 모든 슬래브 부재인 상부슬래브, 중간슬래브, 하부슬래브를 선택하고

Parameter Type : Element Local Axis

Element Type : Planar

Assign : Coodinate Dir.

Local Axis : Local-x

Coorinate Dir. : +X

로 설정하여 [Apply]로 적용합니다.

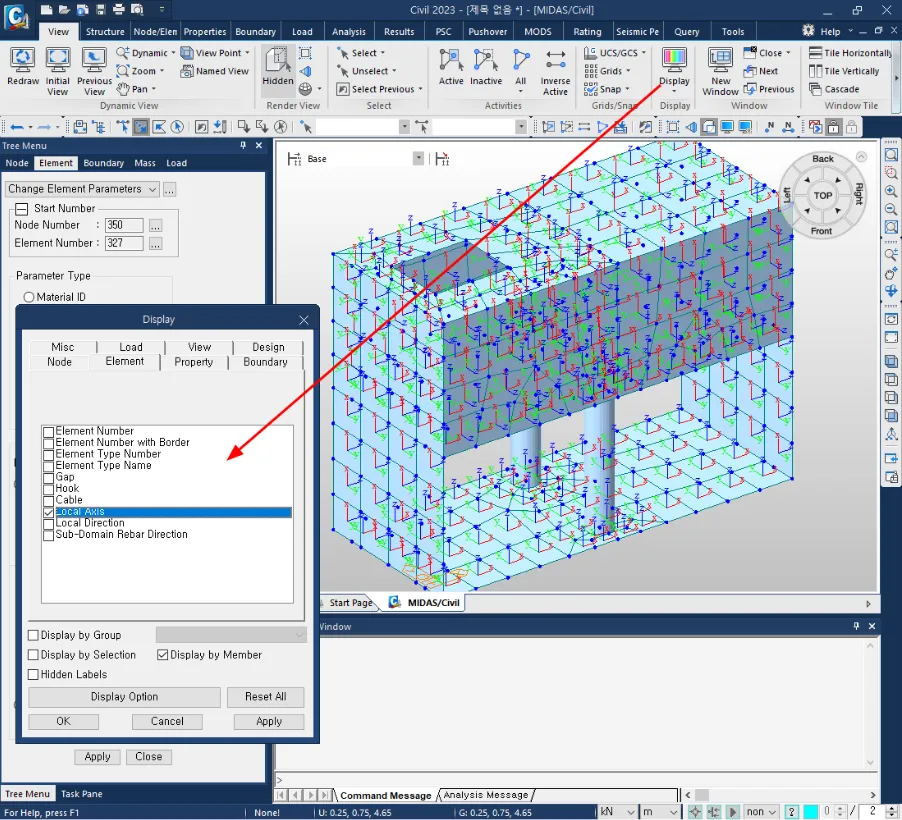

5) 부재축정렬 확인

Display 에서 Element - Local Axis 를 설정하면 부재의 로컬축을 확인하실 수 있습니다.

6) 해석수행

ATypeDesign에서 작성된 mct파일명과 동일한 파일명으로 mcb 파일저장

Analysis - Perform Analysis 메뉴진행

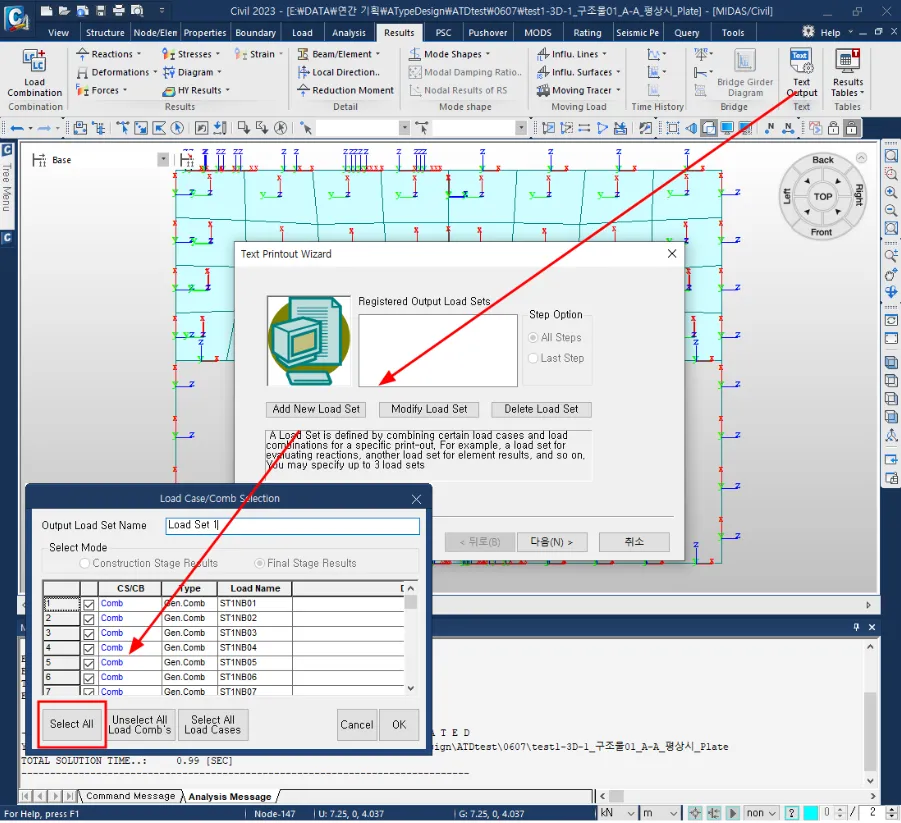

7) text output(anl)작성

Results - Text Output 메뉴진행

Add New Load Set : Select All 설정

Element Output Selection : Beam detail에서 "5pt"설정

Displacement, Reaction 설정

anl파일 출력

구조계산

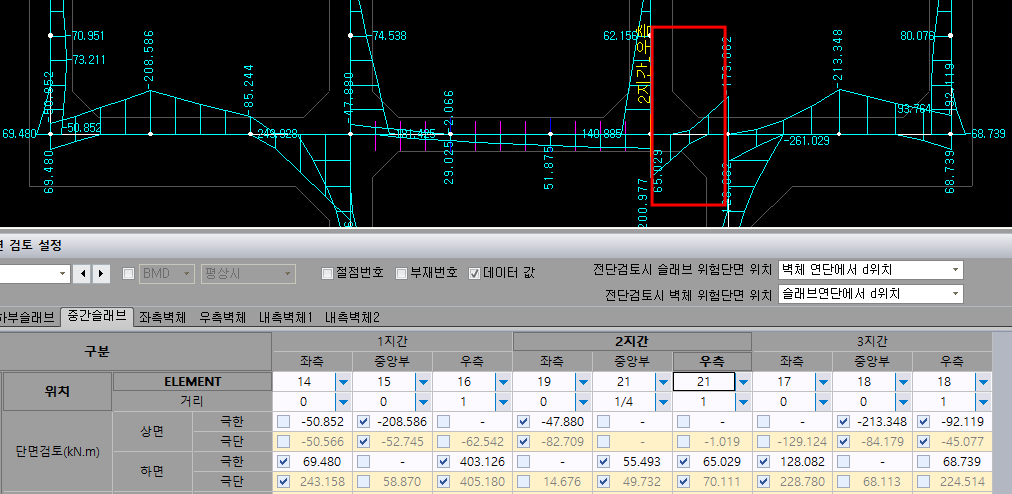

단면 검토 위치 설정

해석결과후 단면내 검토위치를 설정하는 단계입니다.기본값외에 임의위치를 사용자가 조정하여 계산에 반영할 수 있습니다.

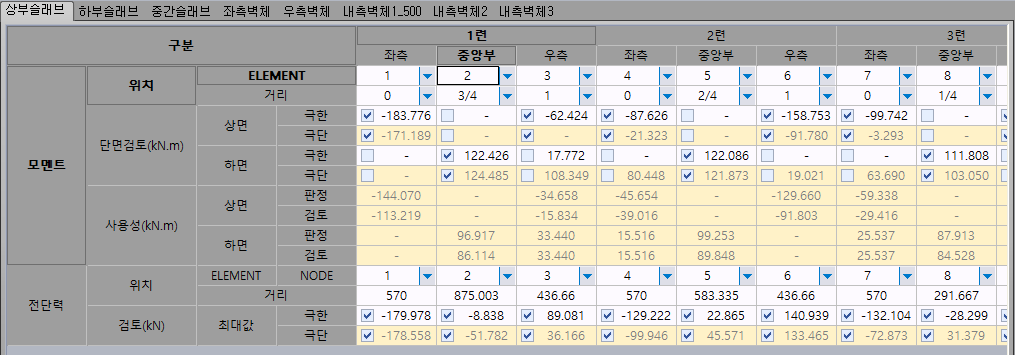

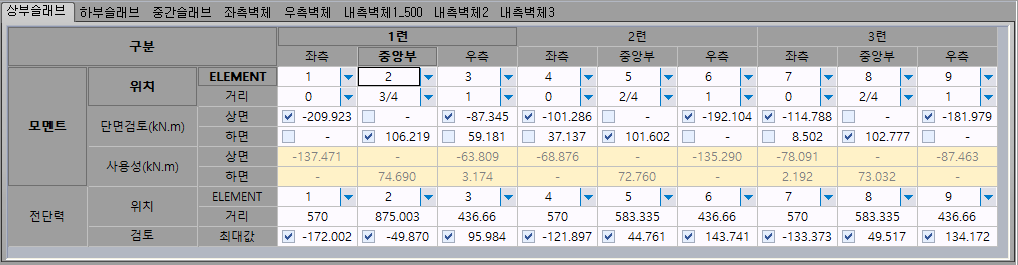

휨단면(슬래브, 벽체)

각 부재에서 단면검토에 적용되는 위치, 부재력 및 검토여부를 설정할 수 있습니다.

슬래브와 벽체의 련, 층을 지간으로 고려하여 좌측/우측 단부와 중앙부 를 기본 검토위치로 합니다.

모멘트

각 검토에 해당하는 셀을 클릭하면 단면력도상에서 검토위치를 확인할 수 있습니다.

위치 : 단면검토위치를 지정합니다. Element선택과 선택된 Element 의 길이를 4 등분하여 거리의 비로 위치를 설정합니다.

예) 0,1/4,2/4…1

강역이 적용된 부재의 경우 강역을 제외한 길이가 반영됩니다.

위치를 조정하면 검토부재력은 자동으로 갱신됩니다.

단면검토 - 상면/하면 : 상면/하면에 대한 단면검토여부를 체크합니다. 체크 또는 체크해제로 각 단면검토를 추가/제외 할 수 있습니다. 기본값으로는 상하면 중 절대값이 큰 위치를 설정합니다.

검토부재력이 표기되며 한계상태설계법인 경우 극한한계상태, 극단상황한계상태의 검토부재력을 확인할 수 있고 검토여부는 극한한계상태의 부재력에 따라 설정됩니다.

사용성 : 상면/하면에 대한 사용성검토 단면력을 확인할 수 있으며 검토여부는 단면검토에 대한 설정을 따라 적용됩니다. 한계상태설계법에서은 균열여부 판정과 등급에 따른 균열검토를 위한 단면력을 각각 확인할 수 있습니다.

전단력

위치 : 단면검토위치를 지정합니다. 선택된 node 에서 떨어진 거리의 부재력을 가지고 단면검토시 사용됩니다. 전단위험단면위치의 옵션과 모멘트 검토위치에 따라 기본위치를 찾아가게 됩니다. 사용자가 수동으로 선택위치를 조정할 수 있습니다.
검토 : 선택된 위치의 전단검토여부를 체크합니다. 한계상태설계법인 경우 극한한계상태, 극단상황한계상태에 대한 단면력을 확인할 수 있습니다.

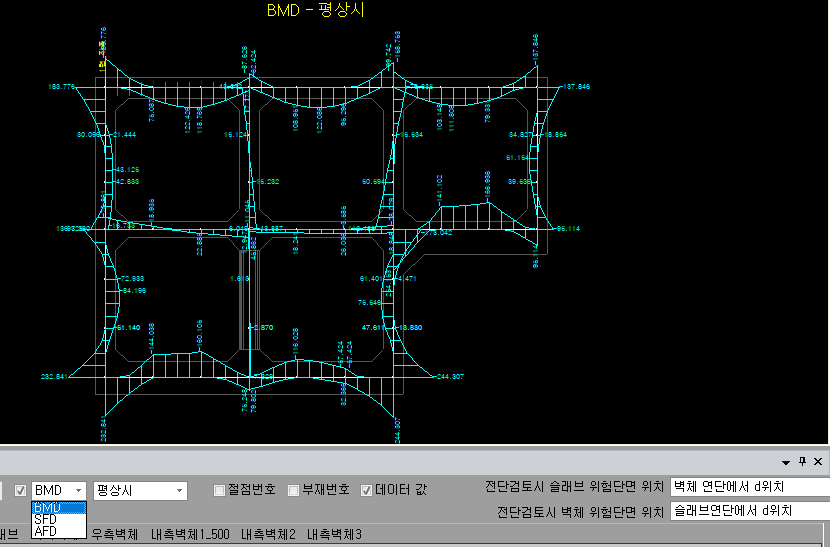

단면력도 선택

체크 설정시 부재력도의 종류(BMD, SFD, AFD)와 모델링(평상시, 붕괴방지, 기능수행 등)을 선택하여 해당 부재력도를 표기합니다.

체크 미설정시에는 셀의 선택에 따라 해당되는 단면력도를 표기합니다. 예를 들어 단면검토의 셀을 선택하면 BMD가 표기되고 전단력 셀을 선택하면 SFD가 표기됩니다.

극한한계상태셀을 선택하면 상시 모델이 표기되고 극단상황한계상태 셀을 선택하면 해당부재력이 집계된 모델링이 표기됩니다.

강도설계법에서는 상시/지진시의 구분이 없고 최대부재력으로 검토하므로 최대부재력에 해당하는 모델링이 표기됩니다.

절점번호 : 단면력에 절점번호 표기여부를 설정합니다.
부재번호 : 단면력도에 부재번호 표기여부를 설정합니다.
데이터 값 : 단면력도에 부재력 표기여부를 설정합니다.
전단검토시 벽체/슬래브 위험단면 위치 : 벽체/슬래브부재의 전단검토시 부재력을 불러오는 위치에 대해 설정하는 항으로 옵션선택에 따라 불러오는위치가 자동조정됩니다.

중간슬래브에서 1,2층의 벽체 위치 또는 조건에 따라 짧은 길이의 지간이 작성될 수 있으나 지간길이 1000미만은 단면검토를 지원하지 않고 있습니다.

지간길이 1000이상인 경우 단면검토설정에서 지간으로 고려를 하여 단면검토가 가능합니다.

휨압축단면

내측벽체 또는 설계선택사항에서 외측벽체를 휨압축부재로 검토하도록 설정한 경우 고려되는 휨압축부재는 휨부재와는 상이하게 집계됩니다.

휨압축부재는 검토위치의 조정 및 검토단면의 추가/삭제 등을 지원하지 않으며 설계선택사항에서 설정된 검토조건(축력최대, 모멘트최대, 편심최대, 수평력최대, 축력최소) 에 따라 해당되는 조합을 집계합니다.

검토 : 설정된 검토조건 중 일부를 검토해제 할 수 있습니다. 최소 1개의 케이스는 검토하여야 하기에 "모멘트최대"는 입력불가 처리됩니다.
하중조합 : 해당케이스가 집계된 하중조합을 표기합니다.
축력, 모멘트, 전단력 : 집계된 부재력값을 표기합니다.

기본값 : 해당 탭(상부슬래브, 하부슬래브, 좌측벽체 등)의 단면검토를 초기화합니다. 해석결과가 변경될 경우 초기화가 필요할 수 있습니다.
선택단면 기본값 : 해당 검토단면(단면 A-A, 단면 B-B 등)의 단면검토를 초기화합니다.
모든단면 기본값 : 모든 검토단면(단면 A-A, 단면 B-B 등)의 단면검토를 초기화합니다.
검토단면 추가, 검토단면 삭제 : 검토위치에 대해 추가,삭제할 수 있습니다.
3D 해석결과 재집계 : 3D해석의 부재력은 단면검토설정에서 설정된 단면검토위치에 해당하는 위치를 고려하여 해당되는 3D모델의 부재를 집계합니다.

초기값이후 검토단면이 추가되거나 위치가 변경된 경우 해당 버튼으로 재집계를 수행하여야 합니다.

3D 부재력집계

검토단면력은 2D Frmae해석에 따른 단면검토설정 에 따라 검토위치의 부재력과 단면제원을 적용하고 있습니다.

도로집수정 타입은 "full-3D 해석"으로 설정한 경우 2D 해석에 따른 검토위치를 고려하지 않고 각 부재에 대해 방향별 정,부모멘트를 검토하고 있으며 하단에서 별도로 기술되는 형태로 적용됩니다.

검토위치는 모델링시 강역의 적용여부, 헌치(변단면)의 적용여부 등에 따라 반영됩니다.

3D Plate해석시에는 강역을 고려한 모델링을 적용하지 않고 있으며 헌치(변단면)도 고려되지 않는 모델링이 됩니다.

때문에 3D Plate해석의 모멘트는 중앙부 또는 [검토단면 추가]에 의한 사용자 검토단면인 경우 해당위치에 접하는 plate부재들 중 최대의 부재력을 검토부재력으로 합니다.

좌측 또는 우측의 검토단면에 대해서는 위치를 기준으로 좌측 또는 우측으로 지점까지의 plate부재들 중 최대의 부재력을 검토부재력으로 합니다.

전단력에 있어서는 옵션으로 전단검토위치를 지정하도록 하고 있는 등 지점에서의 부재력 적용이 적절하지 않을 수 있기에 설정 위치에 접하는 plate부재들 중 최대의 부재력을 검토부재력으로 합니다.

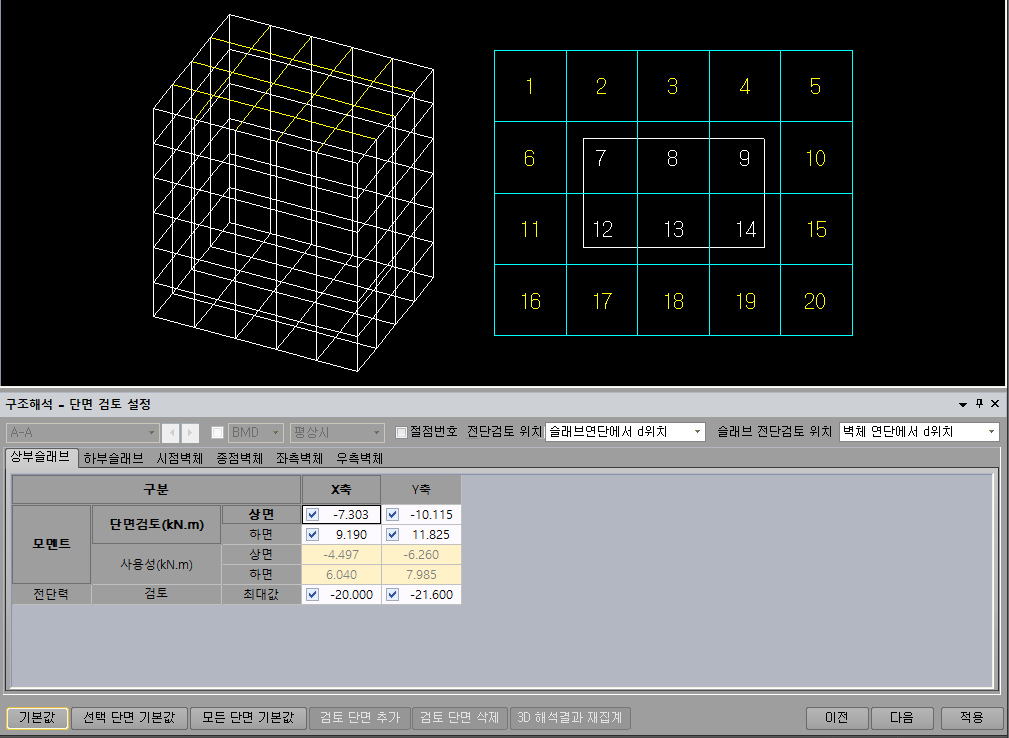

3D 부재력집계 (도로집수정 타입)

도로집수정 타입은 "full-3D 해석"으로 설정한 경우 2D 해석에 따른 검토위치를 고려하지 않고 각 부재에 대해 방향별 정,부모멘트를 검토하고 있습니다.

각 부재별로 방향별 상면/하면 또는 외측/내측 에 대해 검토설정을 하여 검토를 진행합니다.

다른 타입처럼 검토위치의 변경이나 검토단면추가, 검토단면삭제 버튼은 지원하지 않습니다.

도면뷰에서는 검토위치와 집계된 부재리스트를 확인할 수 있습니다.

벽체 전단검토 위치, 슬래브 전단검토 위치 옵션에 따라 전단부재력의 집계에서는 일부부재가 제외될 수 있으며 도면뷰에서 확인할 수 있습니다.

배근입력

배근에 대한 입력을 설정하는 단계입니다.

각 단계별로 배근설정을 적용하며 철근제원을 산정하여 철근수량을 산출합니다.

배근입력

배근 설정

배근입력에 적용되는 수치를 적용하는 단계입니다.

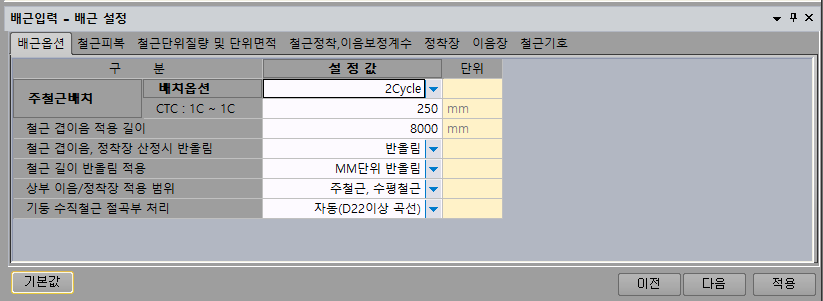

배근옵션

배근시 철근의 정착장 및 이음에 대한 입력을 단계이며 입력화면과 각 설정값은 다음과 같습니다.

기본값 : 프로그램 초기값으로 설정을 변경하는 기능입니다.

주철근배치

배치옵션 : 주철근배치 Cycle 을 설정하는항으로 1,2,4Cycle 을 설정할 수 있습니 다. 각 사이클선택시 입력 Tree 가 설정값에 맞게 활성화 됩니다.

1Cycle 선택시 => 1Cycle 만 활성화

2Cycle 선택시 => 1,2Cycle 만 활성화

4Cycle 선택시 => 1,2,3,4Cycle 활성화

CTC : 주철근의 각 Cycle 의 배치간격을 설정하는 항입니다. 1cycle~1cycle 또는 1cycle~2cycle에 해당하는 표준배치간격으로 2,4cycle배치시 입력된 CTC/2의 간격으로 배근이 가능합니다.

기본적인 주철근간격으로 125간격의 배근을 진행하시려면 배치옵션을 "1Cycle" 로 설정시에는 125, "2Cycle" 또는 "4Cycle"을 선택시에는 250 으로 입력하시면 됩니다.

철근 겹이음 적용길이: 철근길이에 대한 이음계산시 사용되는 기준길이이며, 기본 값은 8000mm 입니다. 달리 적용하실 수 있도록 수동입력이 가능합니다.
겹이음 및 정착장 산출방법: 겹이음 및 정착장 산출방법을 설정하는 항이다. 지원되는 옵션은 (산식에 의한 방법,보정계수에 의한 방법)이 있습니다. 한계상태설계법인 경우는 설정과 무관하게 적용됩니다.

이는 콘크리트 설계기준 제 8 장 정착,이음편에 근거하여 산정되도록 되어있습니다.

철근 겹이음,정착장 산정시 반올림: 철근에 대한 겹이음,정착장 산정시 반올림에 대해 설정하는 항이며 지원되는 옵션은 (올림,반올림.반올림안함)이 있습니다.
철근 길이 반올림 적용: 철근길이 반올림에 설정하는 항이며 지원되는 옵션은 다 음과 같습니다.

1.반올림안함,

2.MM 단위반올림

3.CM 단위 3 사 4 입

4.CM 단위 4 사 5 입

상부이음/정착장 적용범위 : 상부 이음/정착장의 적용범위를 설정하는 항으로 주 철근,배력근에 대해서 적용이 가능합니다.
기둥 수직철근 절곡부 처리 : 기둥부재의 수직철근 절곡부에 대한 선택사항 입니다.(자동,곡선,직선)

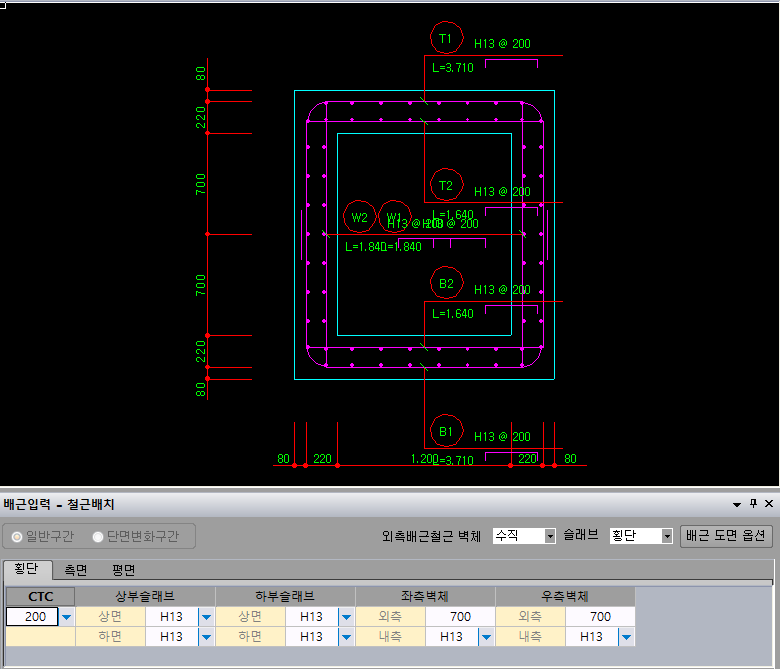

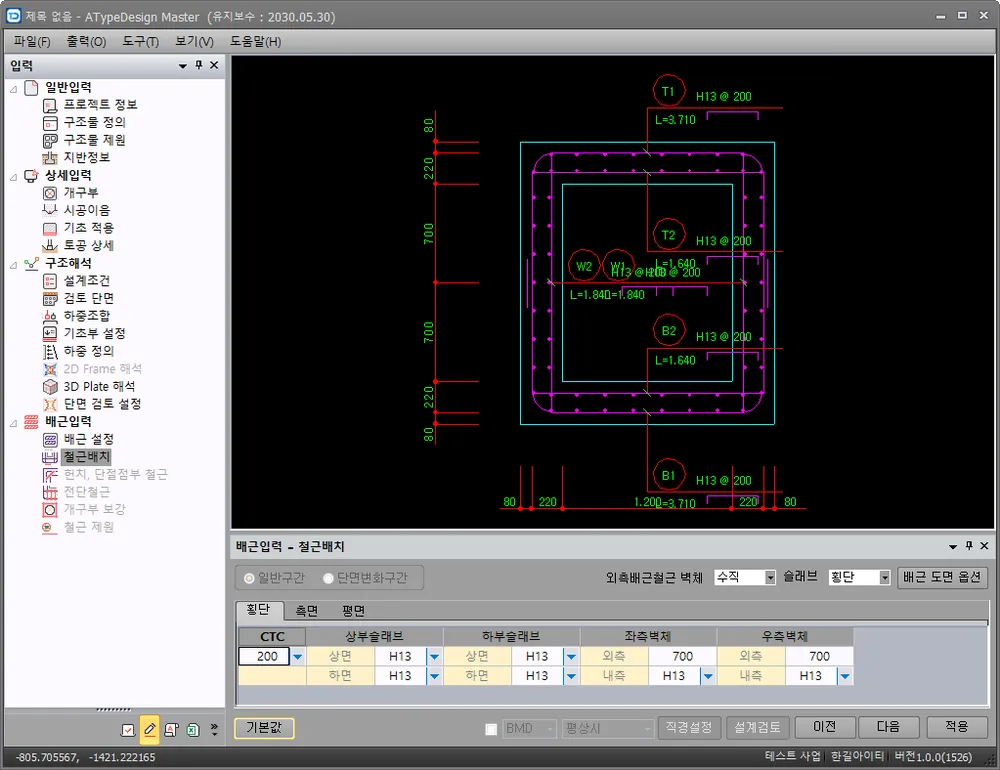

배근옵션 (도로집수정)

도로집수정은 1cycle만 지원하며 각 방향별 CTC를 입력할 수 있도록 지원하여 주철근배치옵션은 제외되고 철근폐합, 단철근 배치 에 대한 설정이 추가됩니다.

철근폐합 - 수직 : 횡단, 측면에서의 주철근 형태를 설정합니다. 배근기준과 입력창, 철근상세가 변경되기에 옵션을 변경시에는 철근배치 메뉴에서 기본값처리가 필요합니다.

< 라운드폐합 >

< 절곡폐합 >

< 절곡마감 >

라운드폐합 : 슬래브철근을 철근직경에 따른 라운드값으로 구부려 벽체까지 배근하는 형태로 상하슬래브의 철근이 벽체에서 이음되면 이음위치를 설정합니다.

절곡폐합 : 슬래브철근을 절곡하여 벽체까지 배근하는 형태로 상하슬래브의 철근이 벽체에서 이음되면 이음위치를 설정합니다.

절곡마감 : 슬래브철근과 벽체철근은 각각 배근하며 입력값만큼 철근을 절곡후 연장하여 마감합니다.

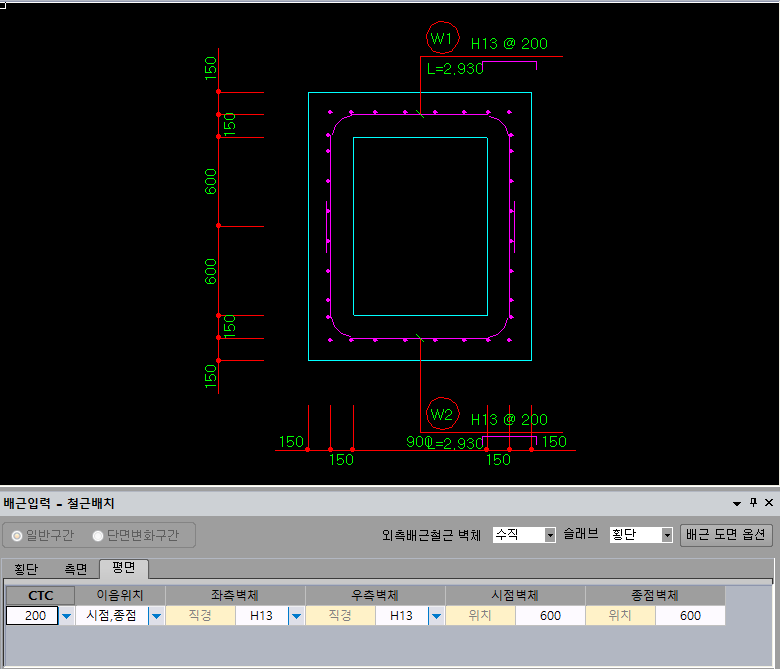

철근폐합 - 수평 : 평면에서의 주철근 형태를 설정합니다. 수직방향의 설정과 동일하나 배근기준은 수직방향에 따라서만 고려되며 평면의 설정은 철근상세로만 반영됩니다.
단철근 배치 : 도로집수정에 대해 단철근 또는 복철근을 적용할 수 있도록 설정합니다. 변경시에는 피복 및 배근입력이 모두 초기화됩니다.

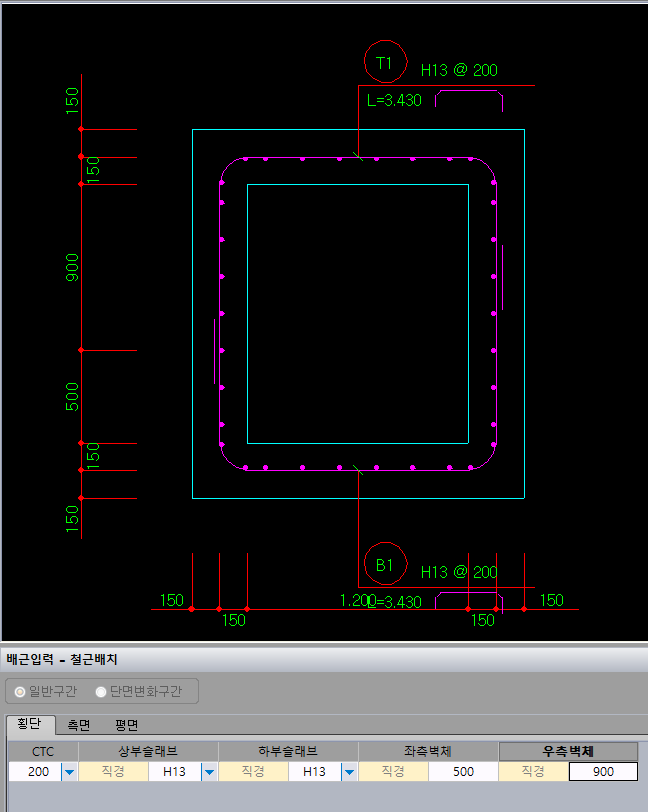

< 단철근 배치 >

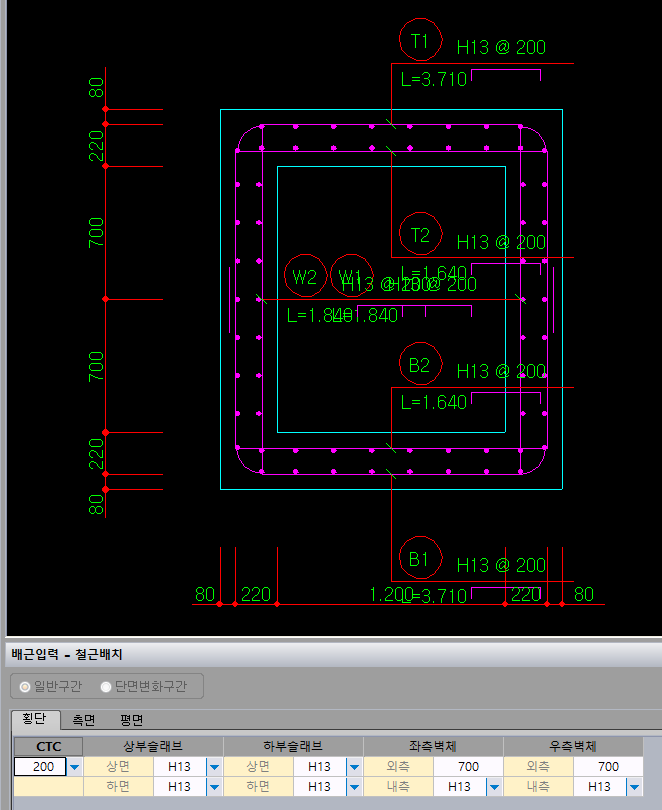

< 복철근 배치 >

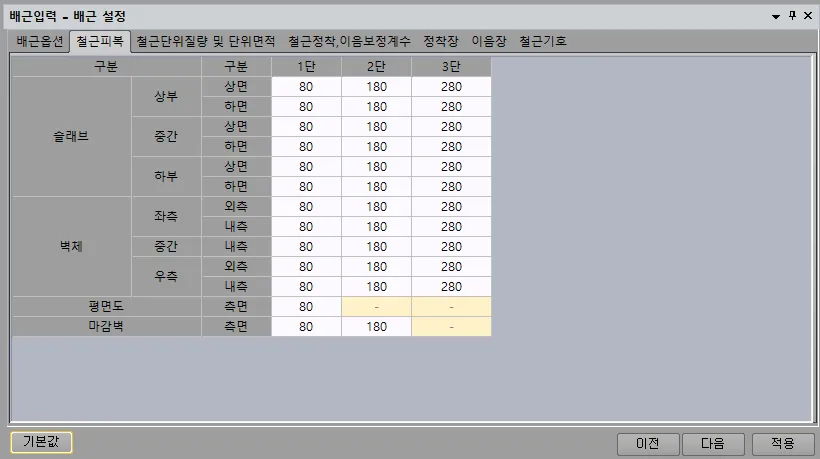

철근피복

구조도 생성시 각 위치별 철근에 대한 설정기호에 대해서 정의하는 입력단계입니다.

구조물의 각개체별 마다 명칭을 설정하실 수 있도록 구성되어있습니다.

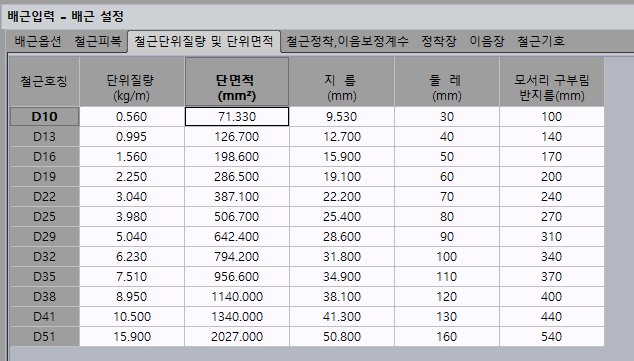

철근단위질량 및 단위면적

배근시 사용되는 철근의 제원(단위질량,단위면적)에 대해서 설정하는 단계입니다.

기본적으로는 KS 규격의 이형철근제원이 적용됩니다.

단위질량(kg/m): 구조도에서 철근에 대한 재료표 생성시 각직경별 단위중량에 설정 하는 항으로써 이것에 근거하여 철근재료표가 작성됩니다.

단면적: 직경별철근의 단면적을 설정하는 항입니다. 계산에 적용되는 철근의 단면적입니다.
지름: 직경별 철근의 지름을 설정하는 항입니다.
둘레: 직경별 철근의 둘레를 설정하는 항입니다.
모서리 구부림 반지름 : 철근을 라운드처리하는 경우 반지름을 설정합니다.

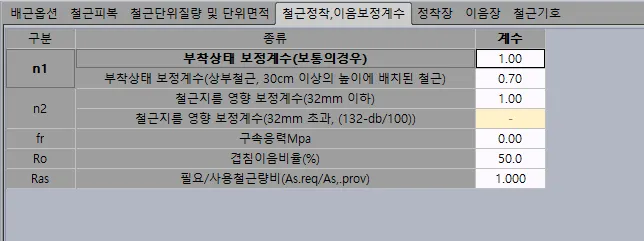

철근정착,이음보정계수

배근설정-배근옵션-겹이음 및 정착장 산출방법에 적용되는 수치로 설정하는 항목으 로서 기본값은 콘크리트설계기준 제 8 장 정착,이음편 8.2.2 를 참고하시기 바랍니다.

강도설계법

한계상태설계법

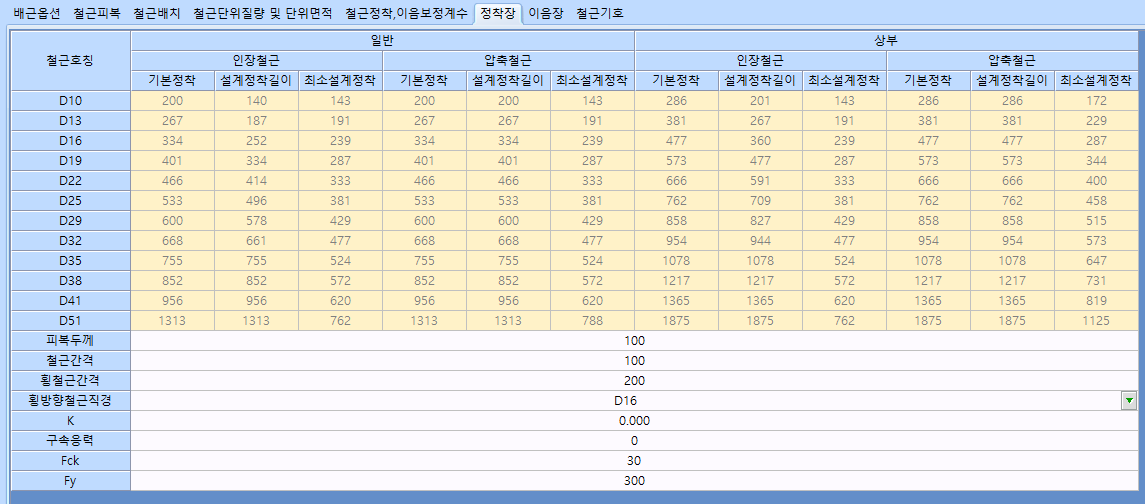

정착장

구조도 생성시 정착장산정에 대해서 정의하는 입력단계입니다. 정착장 산정시 산식 에 의한 방법과 보정계수에 의한 방법을 지원하고 있습니다. 옵션에 따라 입력창이 다음과 같이 확인 또는 설정하실 수 있도록 지원하고 있습니다.

산식에 의한 방법과 한계상태설계법인 경우는 피복두께 및 철근간격에 따라 변경예를 보여주는 화면이며, 보정계수에 의함 방법은 계산되어 제시되어 있는 수치를 나타내는 화면으로써 사용 자가 수동으로 변경시 변경된 최종값으로 철근에 적용됩니다.

산식에 의한 방법 ▲ 보정계수에 의한 방법

한계상태설계법

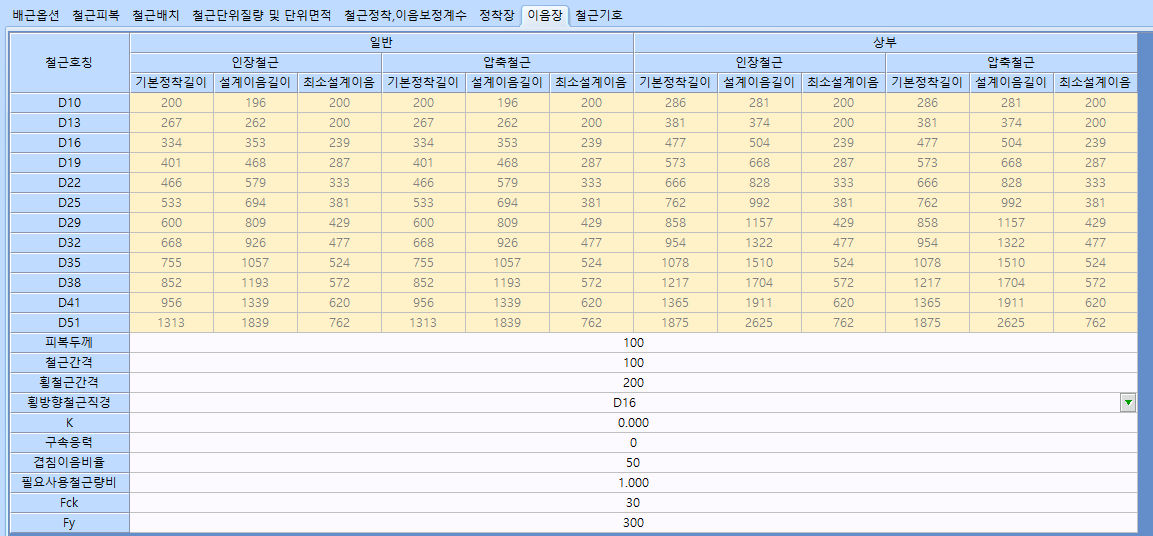

이음장

구조도 생성시 이음장산정에 대해서 정의하는 입력단계이다. 이음장 산정시 산식에 의한 방법과 보정계수에 의한 방법을 지원하고 있습니다. 옵션에 따라 입력창이 다 음과 같이 확인 또는 설정하실 수 있도록 지원하고 있습니다.

산식에 의한 방법과 한계상태설계법인 경우는 피복두께 및 철근간격에 따라 변경예를 보여주는 화면이며 보정계수에 의한 방법은 계산되어 제시되어 있는 수치를 나타내는 화면으로써 사용자가 수동으로 변경시 변경된 최종값으로 철근에 적용됩니다.

산식에 의한 방법 ▲ 보정계수에 의한 방법

한계상태설계법

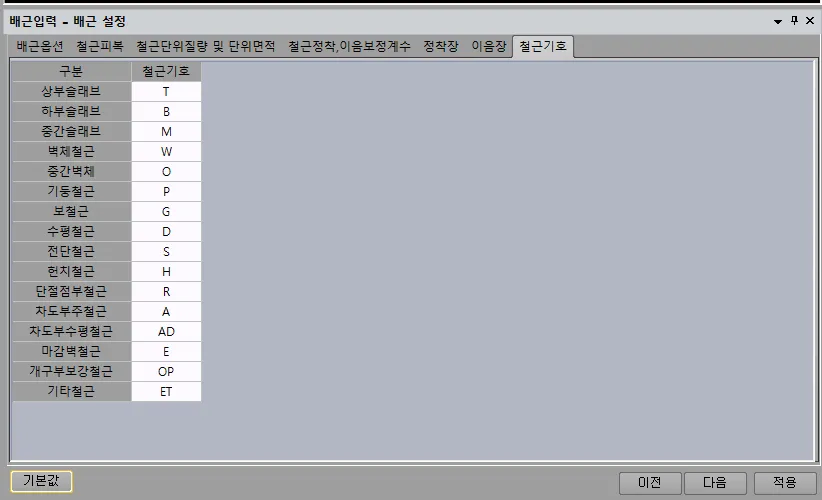

철근기호

구조도 생성시 각 위치별 철근에 대한 설정기호에 대해서 정의하는 입력단계입니다 구조물의 각개체별 마다 명칭을 설정하실 수 있도록 구성되어있습니다.

배근입력

주철근 (1Cycle)

주철근(1Cycle)에 대해서 철근을 설정하는 단계입니다.

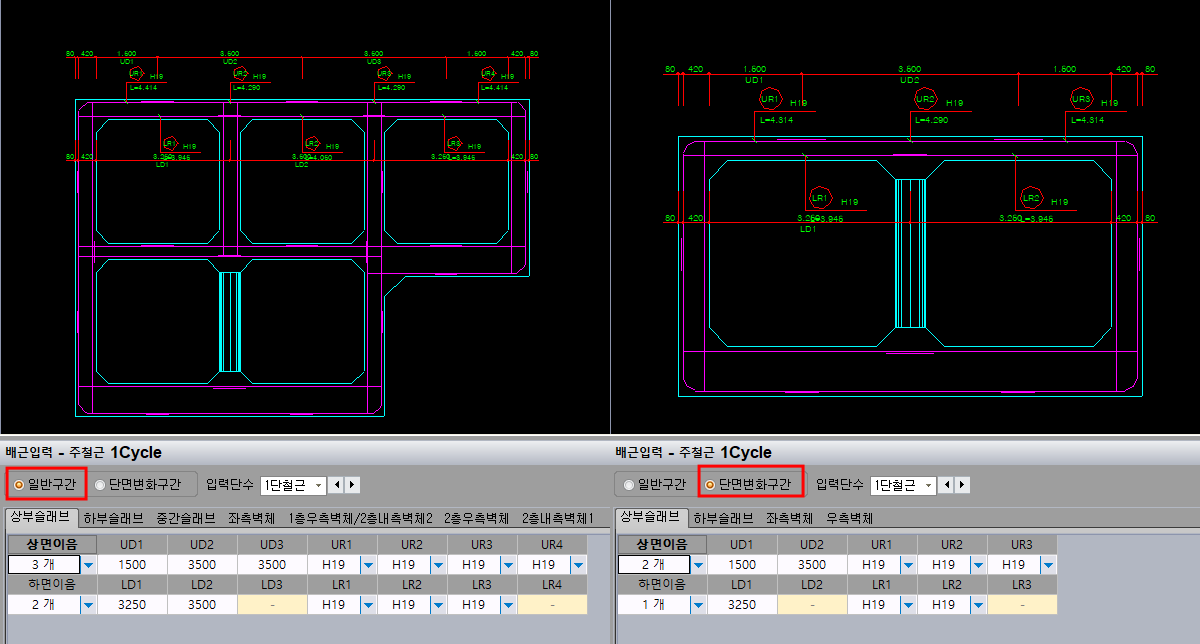

일반구간/단면변화구간 : 구조물 이격이 되어 횡단이 각각 작성되는 경우 일반구간/단면변화구간에 대해 각각 철근을 설정합니다.

상면/하면이음 : 부재의 상면/하면의 이음수를 결정하는 항

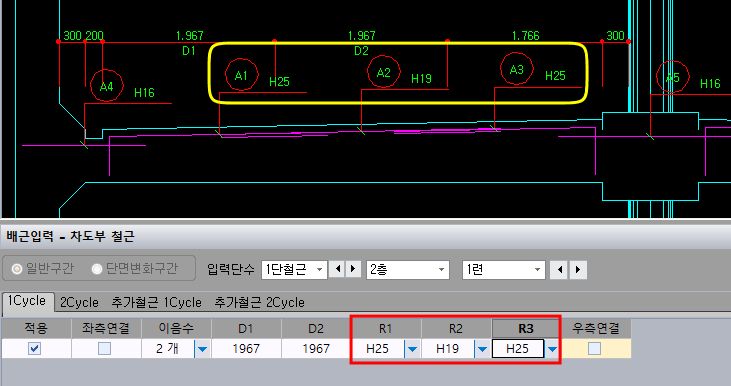

UD1,2..n, LD1,2…n : 기준위치에 겹이음중까지의 거리
UR1,2..n, LR1,2…n : 해당위치의 철근직경

배근도면옵션의 기능은 다음과 같습니다.

모든철근 Mark 보기 : 입력화면에 모든 철근에 대한 마킹을 다 표현하는 기능

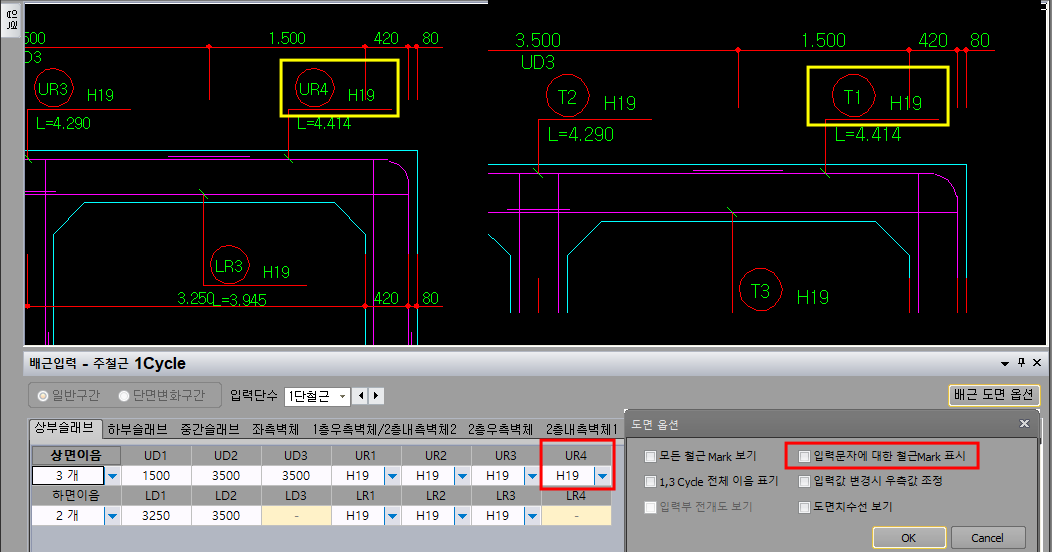

입력문자에 대한 철근 Mark 표시 : 입력시 철근위치에 대해 혼돈을 막기위해 입력부 명칭을 철근마킹에 표현하는 기능입니다.

체크설정시에는 입력과 동일한 마킹이 표기되고 해제시에는 실제 철근마킹이 표기됩니다.

1,3 Cycle 전체 이음 표기 : 각사이클에 대한 겹이음위치에 대해서 동시표현하여 이음위치를 조정할 수 있는 기능입니다.(배근설정에서 4 사이클선택한 경우만 구동이 됩니다.)

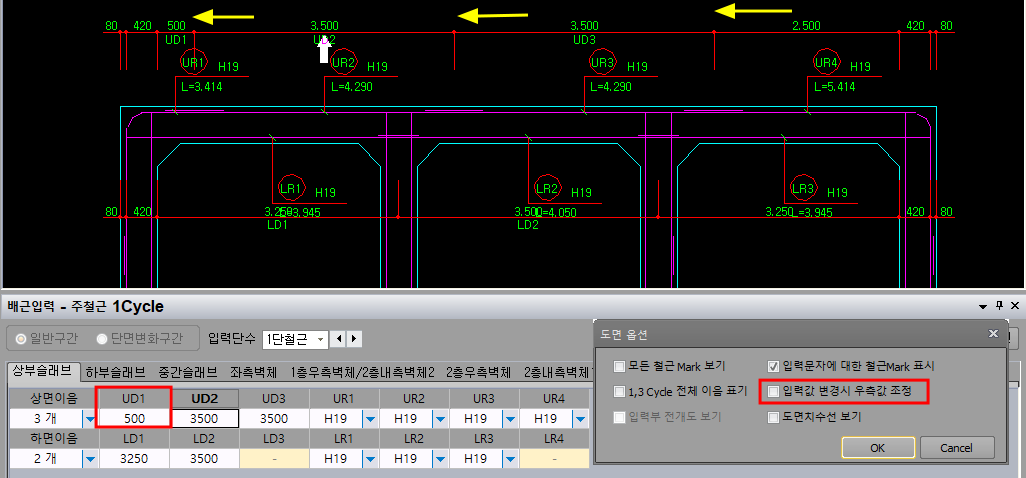

입력값 변경시 우측값 조정 : 입력수치를 변경할 때 우측값에 대해서 조정을 할 지에 대한 선택옵션입니다. 설정할 경우는 입력값에 따라 다음입력값이 자동계산되어 해당 이음위치만 이동이 되며 해제시에는 입력값에 따라 전체 이음위치가 모두 이동됩니다.

입력값 변경시 우측값 조정 : 해제

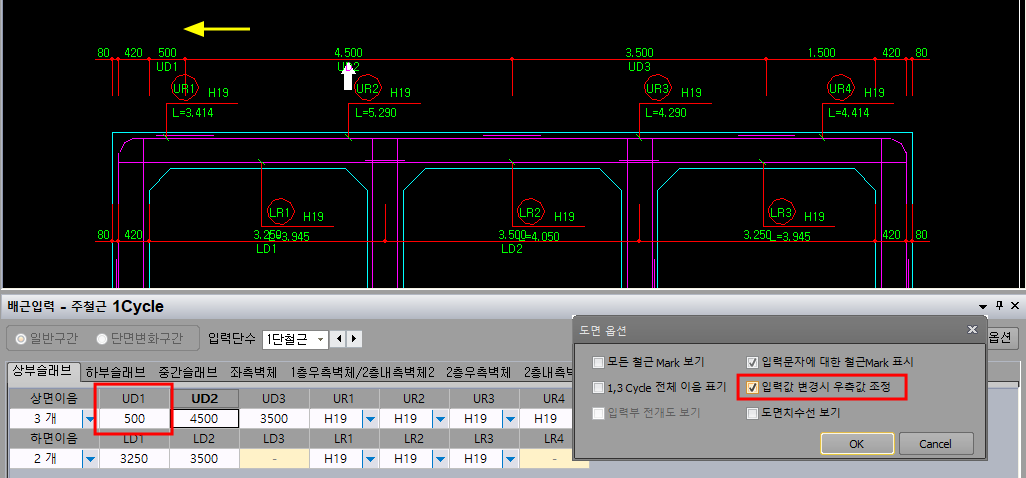

입력값 변경시 우측값 조정 : 설정

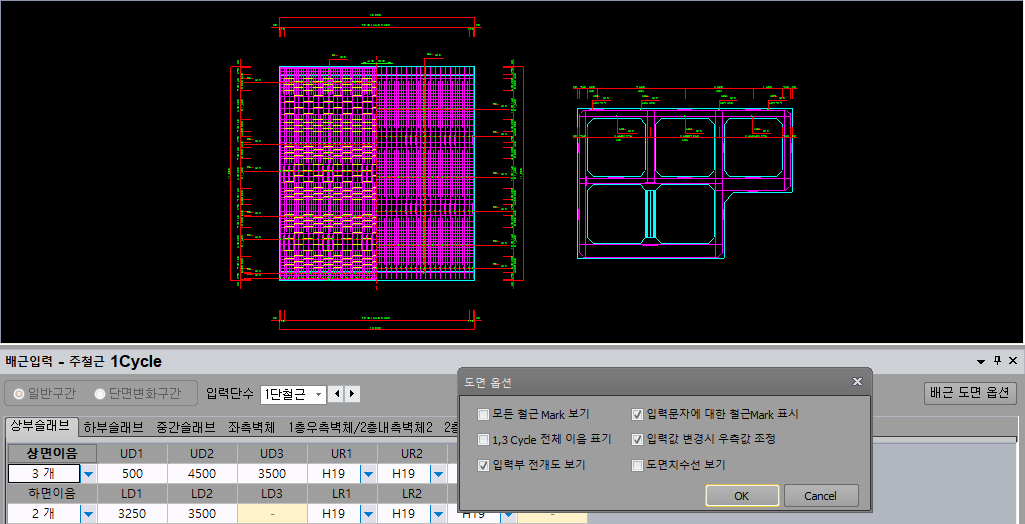

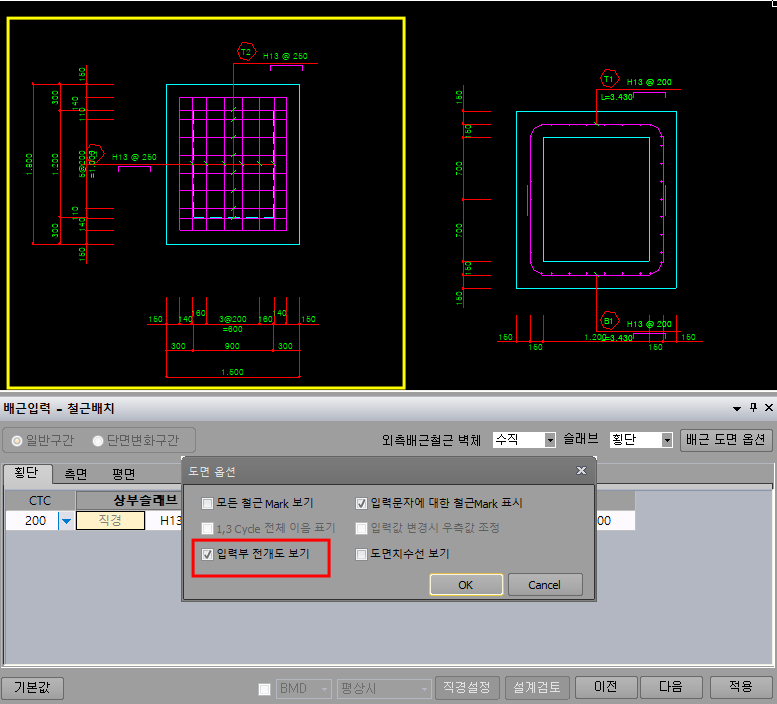

입력부 전개도 보기 : 입력시 다른 주철근과의 간섭을 확인하기 위해 단위 m 로 해당위치(상부슬래브,벽체등)에 입력화면에 구현하는 기능입니다.

전체배근을 진행하여야 설정이 가능합니다.

도면치수선 보기 : 입력화면에서 해당 입력에 대한 치수선 또는 주철근조립도의 전체 치수선을 표기합니다.

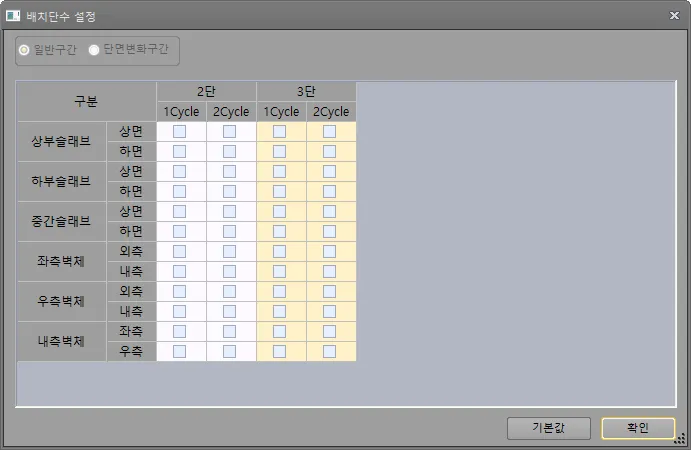

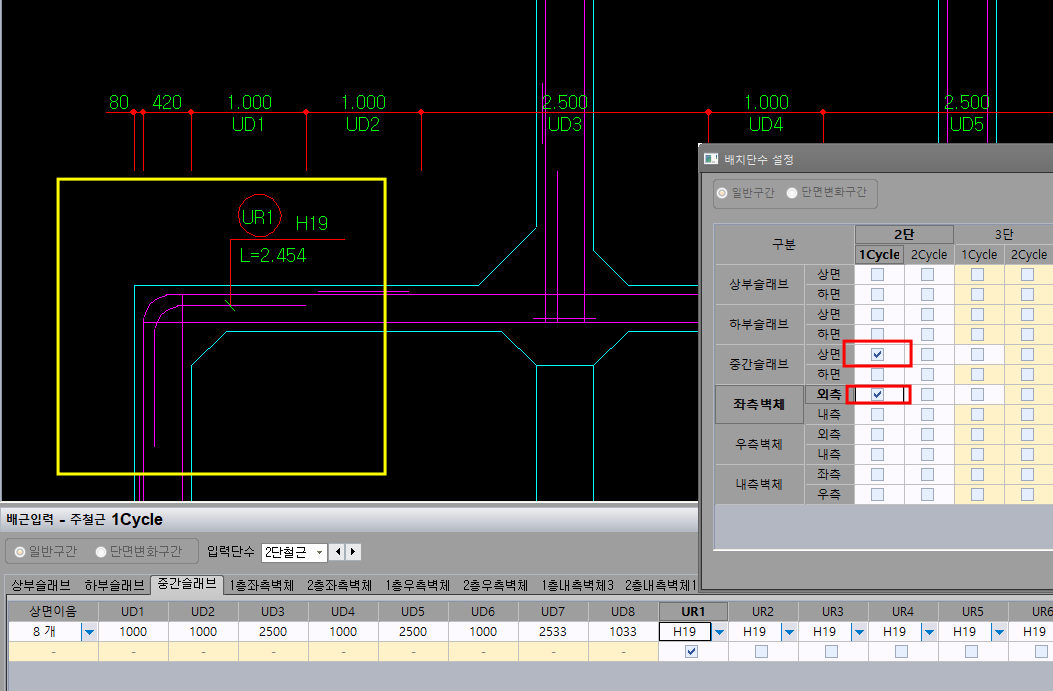

배치단수 설정

철근배근시 1 단을 초과하여 설치시 선택하는 기능입니다.

2단 또는 3단의 철근이 적용되는 각 구간을 체크하여 설정합니다.

중간슬래브 상면에서 좌측벽체 외측으로 연결되는 철근을 적용하려면 "상부슬래브 상면"과 "좌측벽체 외측" 을 모두 설정하여야 합니다.

기본값 : 2,3 단에 대한 적용을 off 시키는 기능입니다.

입력단수

배치단수 를 설정하여 2,3단이 적용된 경우 "입력단수"설정을 변경하여 각 철근 단에 대한 입력을 하여야합니다.

"입력단수"를 "2단철근"으로 설정하면 입력그리드는 2단에 대한 설정으로 변경되며 2단이 고려되지 않은 부재는 입력그리드가 빈칸으로 표기됩니다.

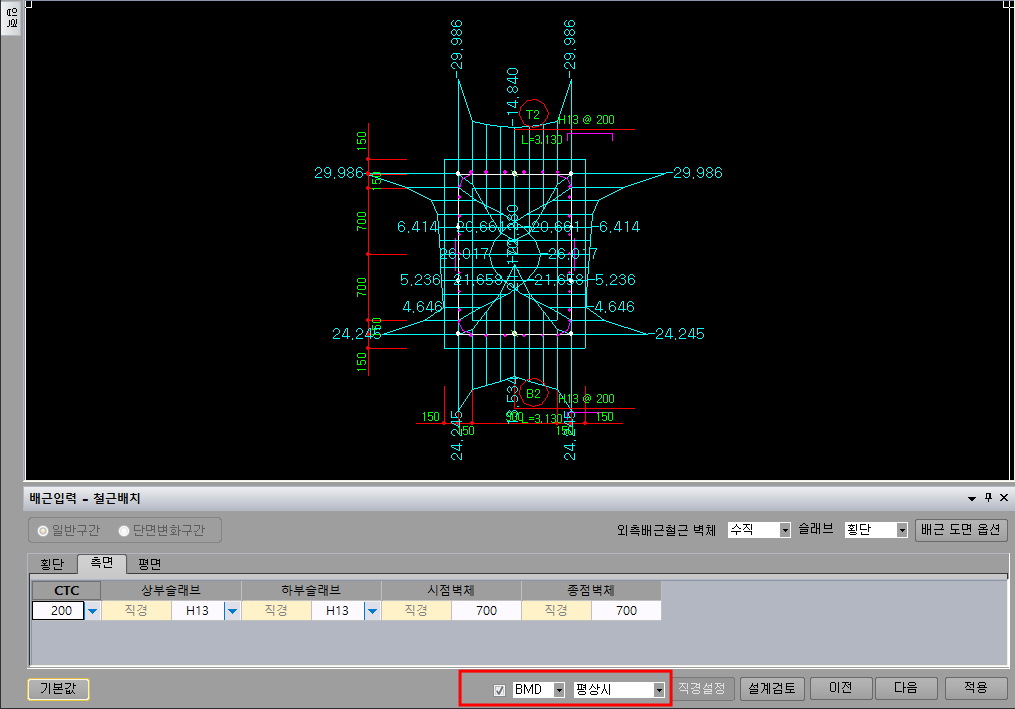

부재력보기

평상시,지진의 BMD,SFD 를 입력화면에 보여주는 기능입니다.

설계검토

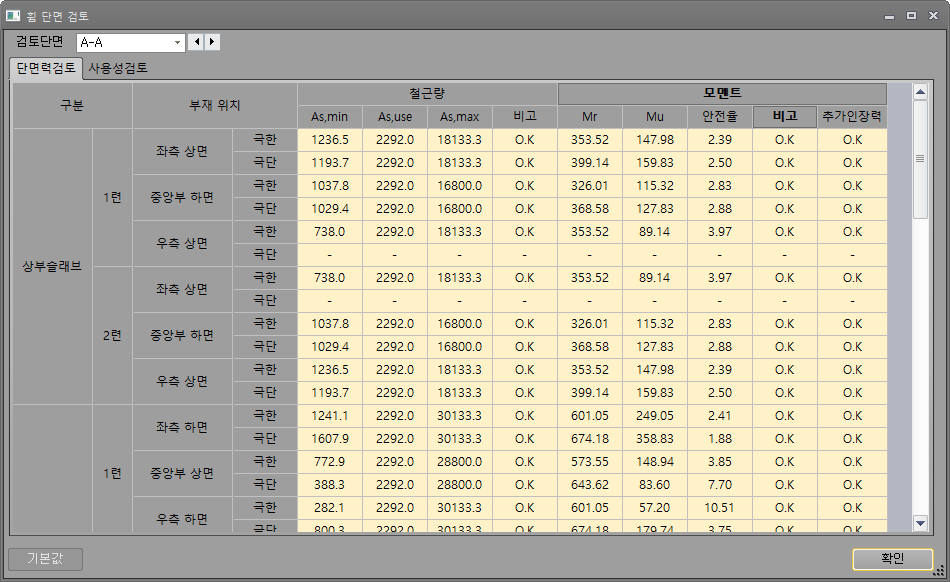

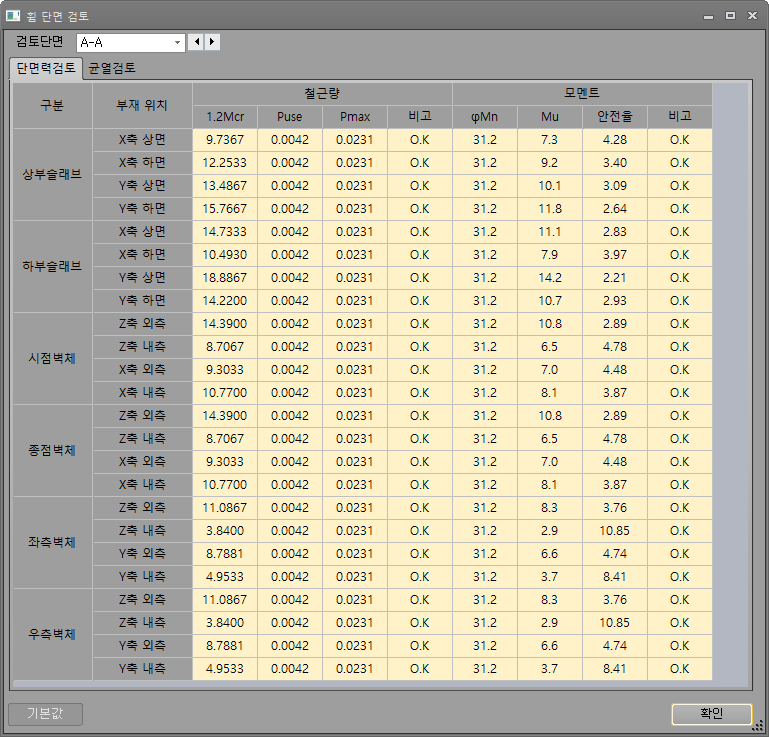

단면력검토 : 검토위치별 철근비 및 모멘트비교표가 출력됩니다.
사용성검토(균열검토) : 검토위치별 사용성검토가 출력됩니다.

직경설정

검토단면에 대한 입력된 설정값으로 철근이 배치된 후 철근의 단수 및 직경을 조건 에 맞추어 초기화해주는 기능입니다.

검토단면 : 직경설정에서 기준이 되는 검토단면을 설정합니다. 설정된 검토단면의 부재력 및 계산결과로 직경을 조정합니다.
기준안전율 : 계산시 수렴조건의 기준안전율을 결정하는 항입니다.
최소직경, 최대직경 : 최소직경을 시작으로 최적설계가 시작되어 조건이 부합되면 종료되며 조건이 만족하지 않더라도 최대직경에 도달하면 자동종료됩니다.
주철근 2 단 배치적용 : 수렴중 2 단도 고려할지에 대한 옵션입니다.
주철근 3 단 배치적용 : 수렴중 3 단도 고려할지에 대한 옵션입니다.
1,2Cycle 의 철근 직경 동일 적용 : 직경변경시 1,2Cycle 의 직경을 각각 변화시킬지 동일하게 변화시킬지에 대한 옵션입니다.

배근입력

주철근 (3Cycle)

[배근설정]-주철근배치옵션을 4Cycle 을 선택한 경우 활성화되며 입력은 1Cycle 과 동일합니다. 철근직경은 1Cycle 과 동일하며 겹이음위치를 수정할 수 있습니다.

이외입력사항은 5.2 주철근(1Cycle)을 참조하시기 바랍니다.

배근입력

주철근 (2,4Cycle)

주철근(2,4Cycle)에 대해서 철근을 설정하는 단계입니다. 각 암거별 블록당 단수별 입력을 할 수 있습니다. 입력사항은 5.2 주철근(1Cycle)을 참조하시기…

주철근(2,4Cycle)에 대해서 철근을 설정하는 단계입니다. 각 암거별 블록당 단수별 입력을 할 수 있습니다. 입력사항은 5.2 주철근(1Cycle)을 참조하시기 바랍니다.

단절점부 주철근 절곡배치 : 우각부 철근에 대한 절곡적용 옵션입니다.

배근입력

철근배치(도로집수정 타입)

도로집수정타입에서 철근을 설정하는 단계입니다.

횡단, 측면, 평면의 각 방향에 대해 철근조립을 설정합니다.

횡단 / 측면 / 평면 : 각 방향별로 철근제원, 이음위치와 CTC를 설정합니다.

CTC : 현재입력되는 주철근의 간격을 설정합니다. 설정된 CTC를 기준으로 철근이 배치됩니다.
상면/하면, 외측/내측 : 각 부재별로 철근직경을 설정합니다. 라운드폐합 또는 절곡폐합으로 철근이 폐합되는 경우는 외측철근의 이음위치를 입력합니다.

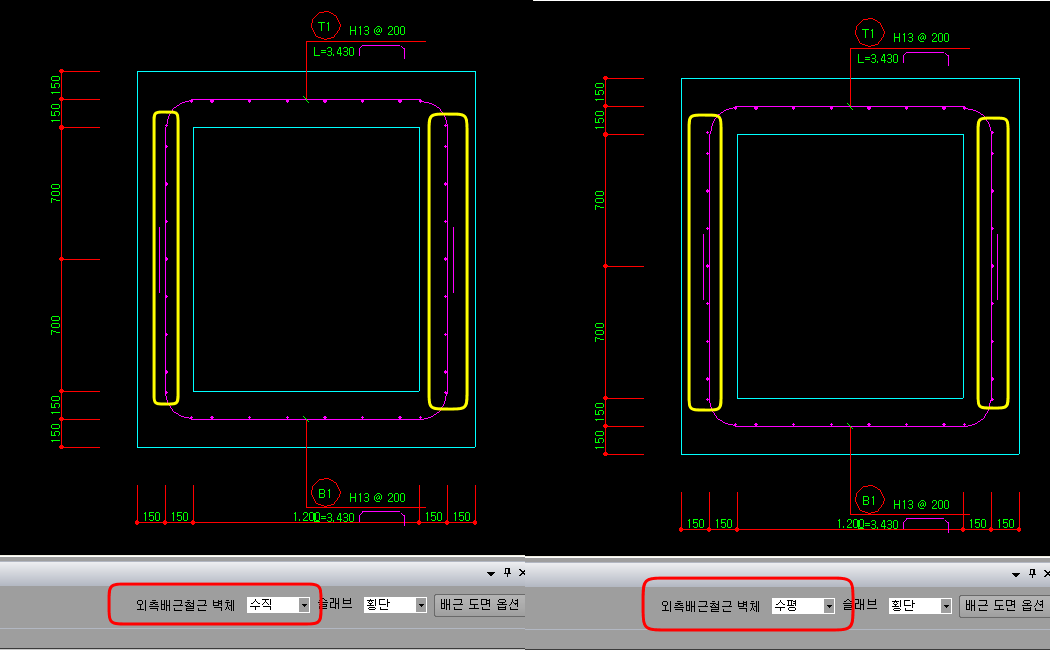

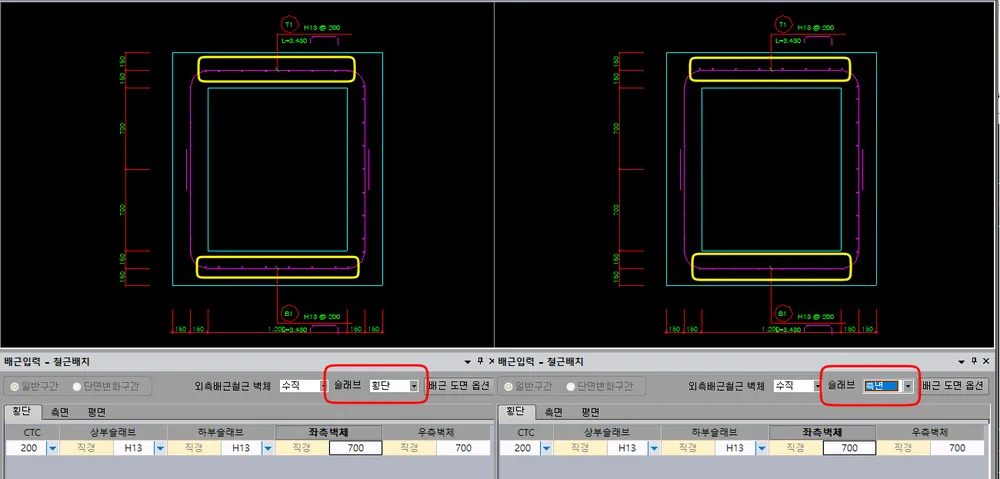

외측배근철근 벽체/슬래브 : 벽체, 슬래브에서 철근이 교차할때 외측에 배근되는 철근이 어느 철근이 될지 설정합니다. 벽체에 있어서는 수직방향철근 또는 수평방향철근 중 선택되며 상하슬래브에 있어서는 횡단 또는 측면방향의 철근 중 선택합니다.

배근도면옵션의 기능은 다음과 같습니다.

모든철근 Mark 보기 : 입력화면에 모든 철근에 대한 마킹을 다 표현하는 기능
입력문자에 대한 철근 Mark 표시 : 입력시 철근위치에 대해 혼돈을 막기위해 입력부 명칭을 철근마킹에 표현하는 기능입니다.

체크설정시에는 입력과 동일한 마킹이 표기되고 해제시에는 실제 철근마킹이 표기됩니다.

입력부 전개도 보기 : 입력시 다른 주철근과의 간섭을 확인하기 위해 단위 전개도를 입력화면에 구현하는 기능입니다.

도면치수선 보기 : 입력화면에서 해당 입력에 대한 치수선 또는 주철근조립도의 전체 치수선을 표기합니다.

부재력보기

평상시,지진의 BMD,SFD 를 입력화면에 보여주는 기능입니다. "full-3D 해석"을 수행한 경우는 표기되지 않으며 "양방향-2D 해석"을 수행한 경우 표기됩니다.

설계검토

단면력검토 : 검토위치별 철근비 및 모멘트비교표가 출력됩니다.
사용성검토(균열검토) : 검토위치별 사용성검토가 출력됩니다.

직경설정

도로집수정 타입에서는 지원하지 않습니다.

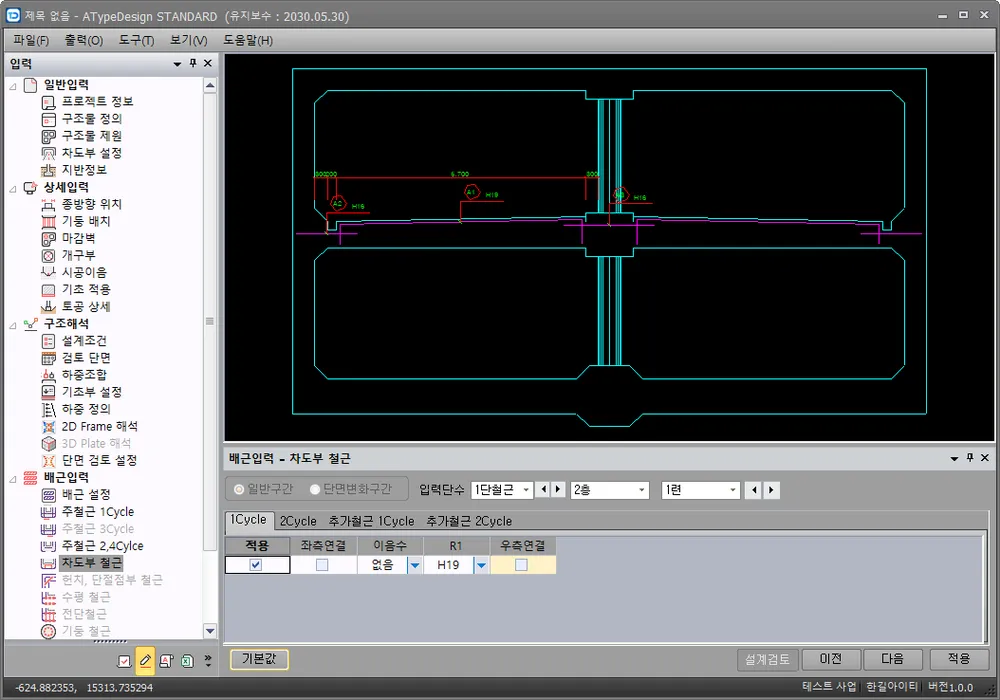

배근입력

차도부 철근

차도부설정에서 차도부가 적용된 경우 활성화되며 차도부철근에 대해서 입력하는 단계입니다. 차도부가 없는 도로집수정에는 고려되지 않습니다.

1Cycle / 2Cycle

입력단수 : 차도부철근을 여러단으로 설정하는 경우 입력되는 단수를 선택합니다. 선택에 따라 1Cycle, 2Cycle 은 해당 단수의 설정이 됩니다.
층 선택, 련 선택 : 층,련 을 선택하여 차도부철근을 입력합니다.

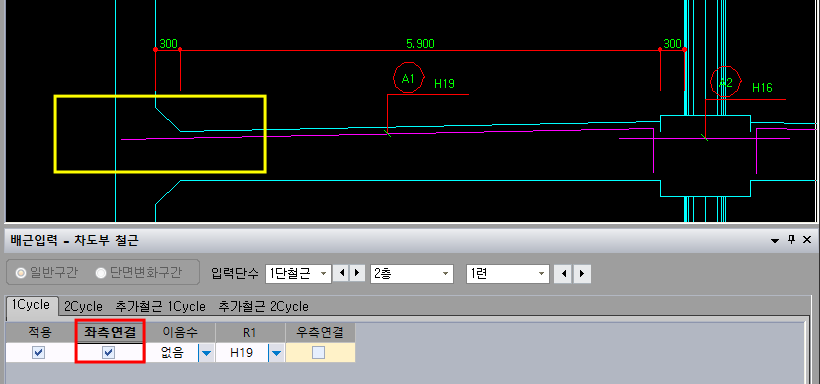

좌측연결, 우측연결 : 좌우측 마지막련인 경우 활성화되며 차도부철근을 벽체의 피복까지 연장합니다.

측구가 없는 조건에서 사용될 수 있습니다.

이음수 : 차도부철근에 대해 이음을 적용하는 경우 이음수를 설정하여 길이와 각 구간의 철근제원을 설정합니다.

일부구간에 직경을 상이하게 적용하고자 할때 사용할 수 있습니다.

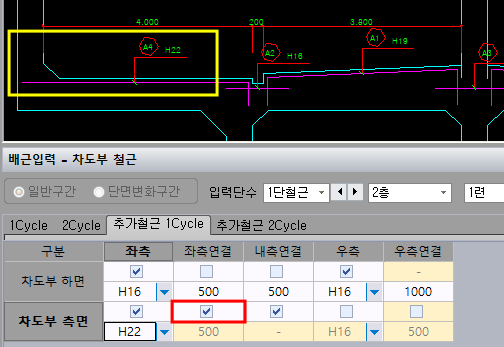

추가철근 1Cycle/추가철근 2Cycle

차도부가 설치된 경우 해당 슬래브 상면주철근은 배치되지 않습니다.

차도부철근이 주철근으로 고려될 수 있으나 차도부철근이 배치되지 않는 구간에서는 차도부하면 철근 또는 차도부측면 철근을 적용하여 슬래브 상면 주철근과 같이 배근할 수 있습니다.

차도부하면

좌측, 우측 : 차도부의 좌측, 우측에 하면철근을 적용합니다. 차도부 끝을 기준으로 하며 측구가 설치된 경우는 측구를 기준으로 합니다.

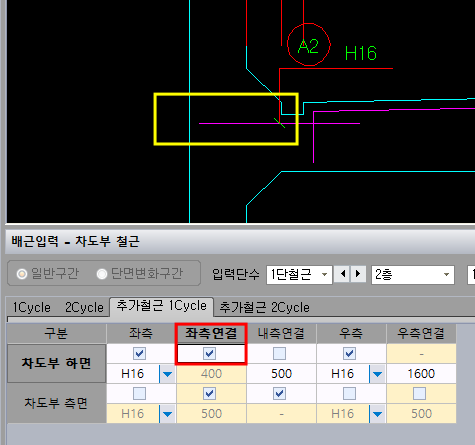

좌측연결, 우측연결 : 차도부철근과 같이 좌우측 마지막련인 경우 활성화되며 차도부하면 철근을 벽체의 피복까지 연장합니다. 설정되지 않은 경우는 길이값만큼 연장합니다.

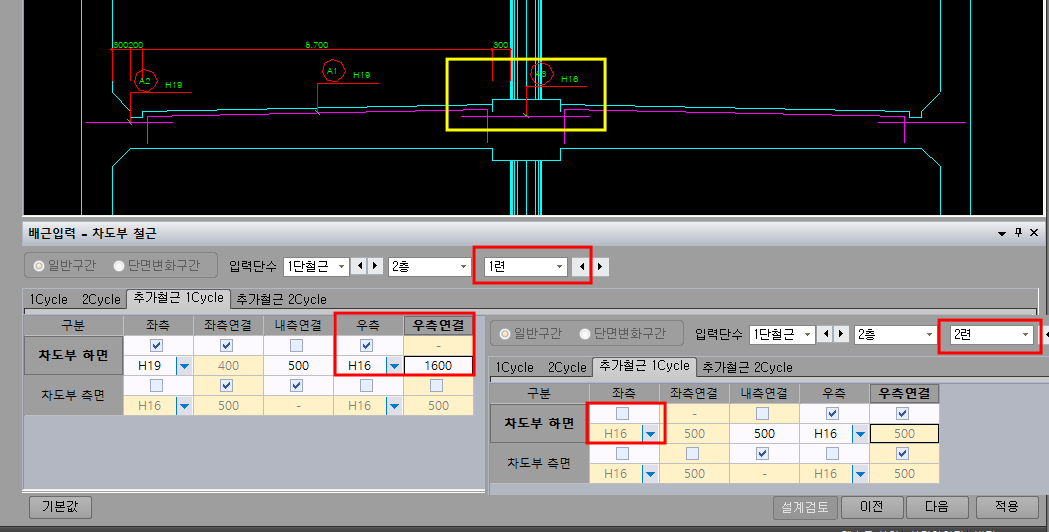

차도부가 연속하여 설치되는 경우는 좌측련의 우측 차도부하면 철근을 우측련까지 배치하는 것을 기본값으로 하고 있습니다.

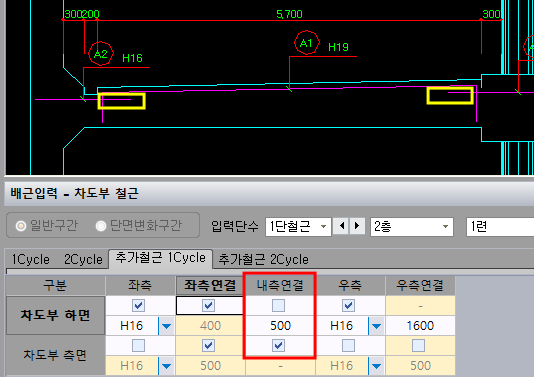

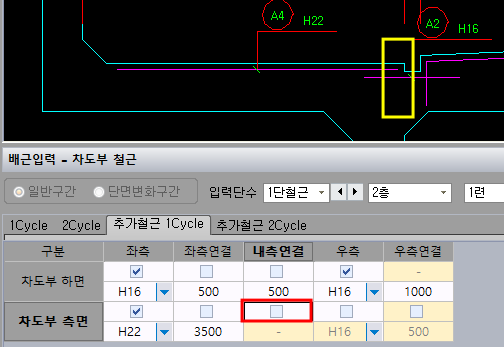

내측연결 : 좌측, 우측의 차도부하면 철근을 연결합니다. 연결시에는 좌측의 직경이 적용됩니다. 설정되지 않은 경우는 길이값만큼 차도부내측방향으로 연장합니다.

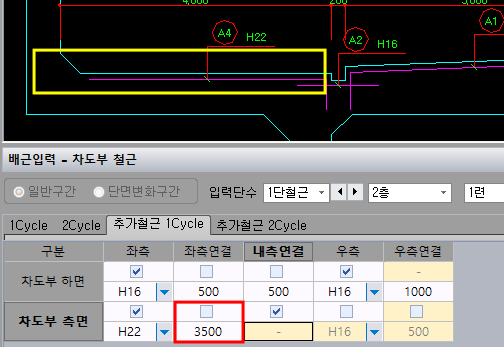

차도부측면

좌측, 우측 : 차도부의 좌측, 우측에 측면철근을 적용합니다. 차도부 끝을 기준으로 하며 측구가 설치된 경우는 측구를 기준으로 합니다.
좌측연결, 우측연결 : 마지막련인 경우 차도부측면 철근을 벽체의 피복까지 연장하며 차도부가 연속된 경우는 다음차도부의 차도부측면철근과 연결합니다.

설정되지 않은 경우는 길이값만큼 연장합니다.

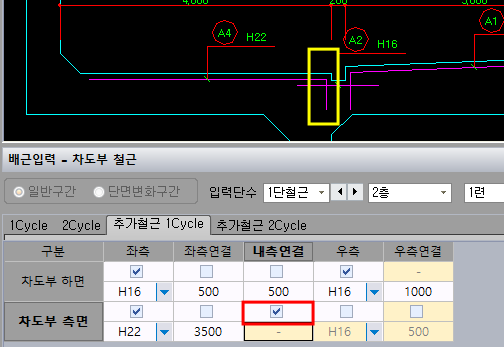

내측연결 : 그리드상 내측연결로 항목이 표기되나 차도부측면철근의 측면에 해당하는 설정입니다. 설정시 측구의 피복에 해당하는 수직철근이 적용됩니다.

배근입력

헌치, 단절점부 및 브래킷

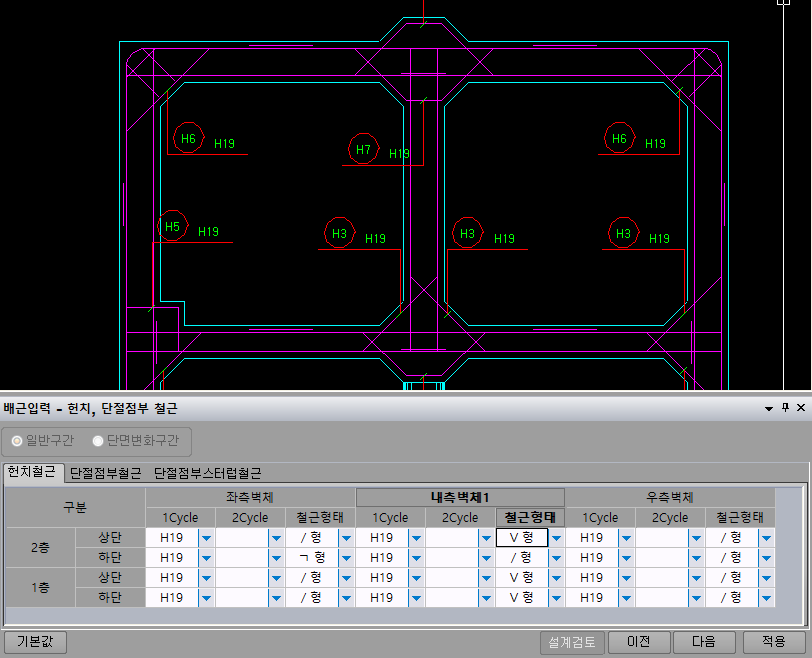

헌치,단절점부 철근

헌치와 단절점부 철근입력을 하는 단계입니다.

헌치철근

설치된 각 헌치별로 철근제원과 형태를 설정할 수 있습니다.

철근형태는 설치된 헌치의 종류별로 적용가능한 형태가 제한됩니다.

삼각형 : 없음, /형

사각형 : 없음, /형, ㄱ형, X형

혼합형 : 없음, V형, Y형

외측형 : 없음, V형

외측헌치 : 없음, /형

단절점부철근

단절점부의 철근배치에 대한 입력단계입니다.

1,2,3단 별로 각 단절점부의 1,2cycle 철근제원을 설정합니다.

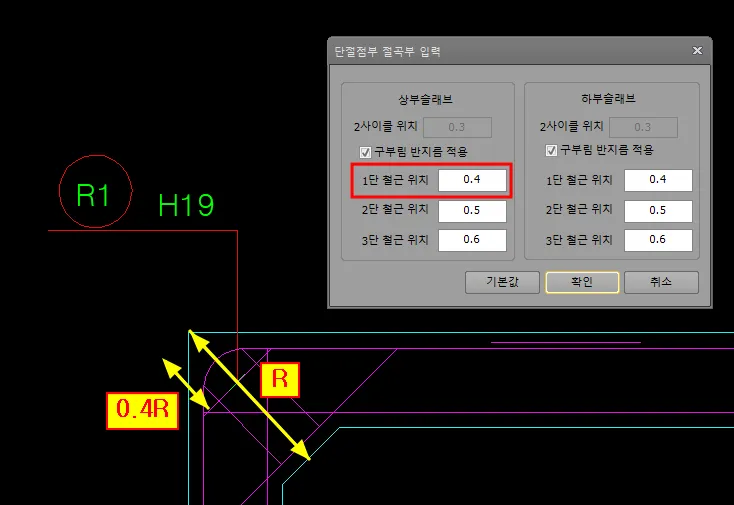

단절점부 철근위치 입력

단절점부의 보강철근 설치시 각 단수별로 위치를 설정합니다. 입력값은 단절점부의 대각선길이(R)에 대한 비율로 적용됩니다.

2cycle 주철근을 절곡배치하였을 경우 적용길이도 설정할 수 있습니다.

단절점부스터럽철근

단절점부에 적용되는 스터럽철근의 배치에 대해서 설정하는 항입니다.

직경 : 폐합스터럽의 직경을 설정하는 항입니다.
개수 : 횡단면상 적용되는 스터럽철근의 개수입니다.
주철근구간수 : 폐합스터럽이 구조물 길이방향에대해 주철근을 감는 개수를 설정하는 항 입니다. 전단철근이 주철근을 감는 구간수를 설정하여 적용되는 것과 동일합니다.

배근입력

수평 철근

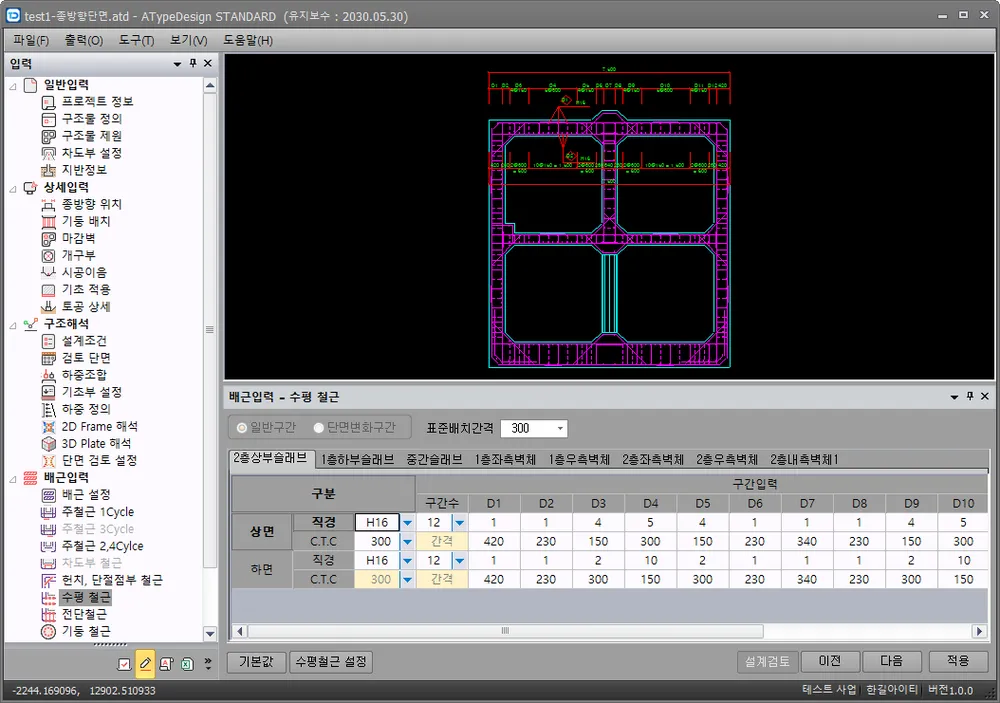

수평철근에 대해서 입력을 하는 단계입니다. 도로집수정에는 고려되지 않습니다.

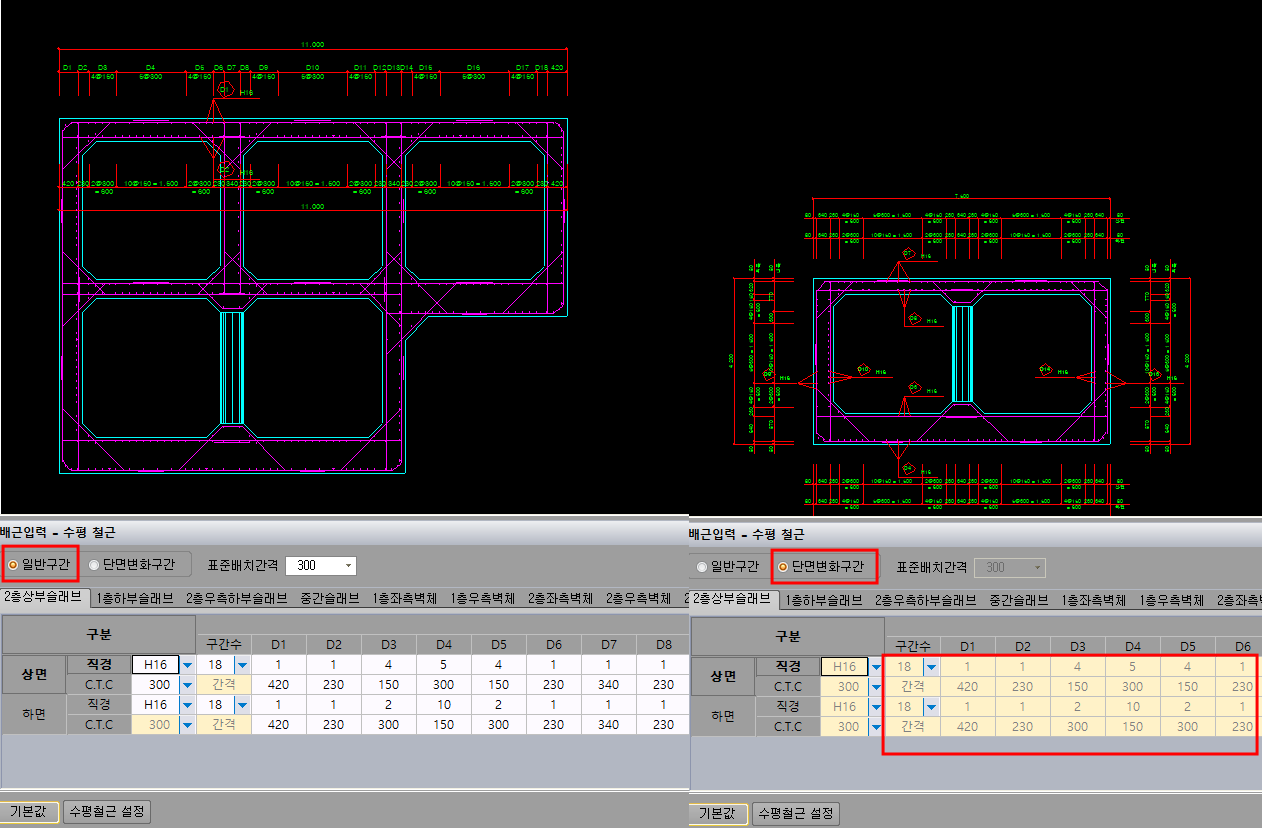

일반구간/단면변화구간 : 구조물 이격이 되어 횡단이 각각 작성되는 경우 주철근까지는 일반구간/단면변화구간에 대해 각각 철근을 설정하나 수평철근, 전단철근은 일반구간에서의 입력으로 전체구조물에 배근을 적용합니다.

입력은 "일반구간"에서만 가능하며 라디오버튼으로 "단면변화구간" 선택시에는 해당 구조도가 표기되고 입력은 제한됩니다.

표준배치간격 : 수평철근과 전단철근의 배치를 위한 기준배치간격을 설정하는 항입니다. 설정 변경시에는 수평철근과 전단철근 전체가 초기화됩니다.
직경, CTC : 각 부재별로 상면/하면 또는 외측/내측, 좌측/우측 에 대하여 직경과 배치간격 CTC를 설정합니다.

CTC는 표준배치간격 변경시 동일하게 적용되며 입력값에 따라 "구간입력"의 세부간격이 재산정됩니다.

구간입력 : 각 부재별로 철근 간격을 수동으로 조정하실 수 있습니다.

수평철근 설정

인장구간 표준배치간격 적용 : CTC설정 또는 표준배치간격의 설정에 따라 간격을 적용하도록 설정합니다. 해제시에는 인장구간에는 CTC설정 또는 표준배치간격 설정의 1/2간격으로 배치합니다.
2,3 단 철근의 표준배치간격 적용 : 2,3 단 철근을 적용시 2,3단수평철근은 CTC설정 또는 표준배치간격의 설정에 따라 간격을 적용하도록 설정합니다. 해제시에는 1단과 동일하게 배치합니다.
차도부 표준배치간격 적용 : 차도부 수평철근의 배치간격을 CTC설정 또는 표준배치간격의 설정에 따라 간격을 적용하도록 설정합니다. 해제시에는 인장구간에는 CTC설정 또는 표준배치간격 설정의 1/2간격으로 배치합니다.
헌치철근위에 배치 : 헌치철근위에 수평철근 배치 유무를 설정합니다.
ROUND 중심 배치 : 주철근 ROUND 중심에 수평철근 배치를 유무를 설정합니다.
ROUND 위치 배치 : 주철근 ROUND 의 시종점에 수평철근 배치를 유무를 설정합니다.

설계검토

철근비검토설정에 따라 각 단면의 검토결과를 표기합니다.

배근입력

전단 철근

전단철근에 대해서 입력을 하는 단계입니다.

표준배치간격 : 기본값적용시 기준배치간격을 설정하는 항이며 수평철근의 입력과 동일하게 적용되어 전단철근에서는 입력불가처리됩니다.
상면배치,하면배치 : 상면,하면에 배치구간을 설정하는 항입니다.

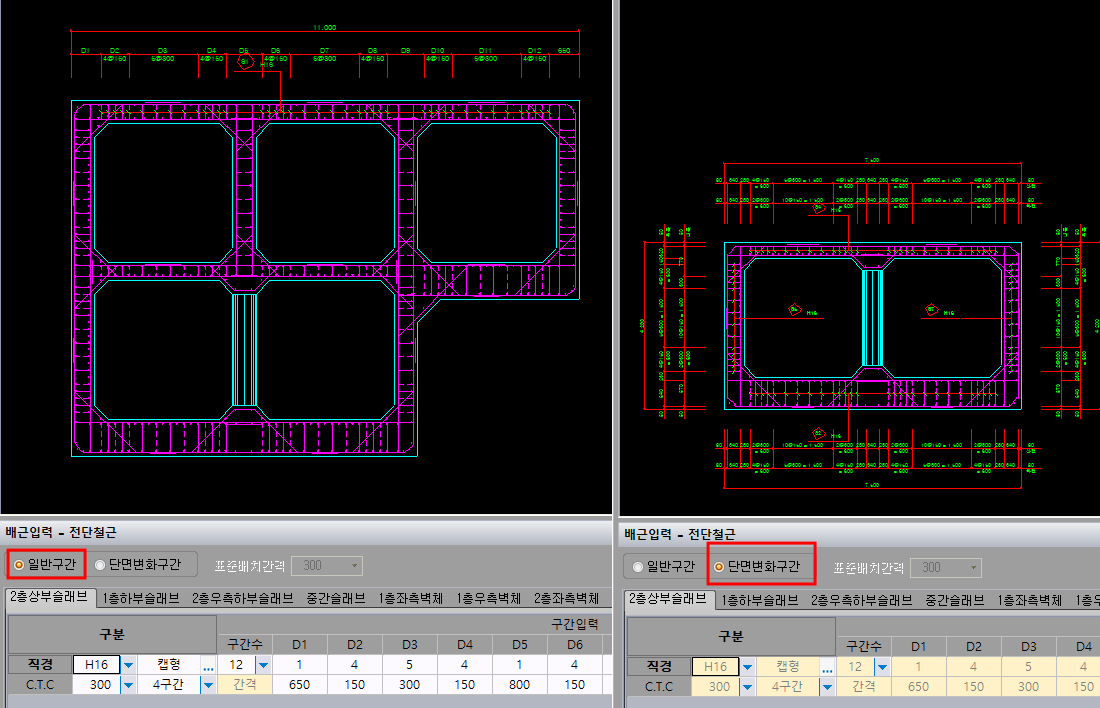

일반구간/단면변화구간 : 구조물 이격이 되어 횡단이 각각 작성되는 경우 주철근까지는 일반구간/단면변화구간에 대해 각각 철근을 설정하나 수평철근, 전단철근은 일반구간에서의 입력으로 전체구조물에 배근을 적용합니다.

입력은 "일반구간"에서만 가능하며 라디오버튼으로 "단면변화구간" 선택시에는 해당 구조도가 표기되고 입력은 제한됩니다.

표준배치간격 : 수평철근과 전단철근의 배치를 위한 기준배치간격을 설정하는 항입니다. 수평철근의 입력과 동일하게 적용되어 전단철근에서는 입력불가처리됩니다.
직경, CTC : 각 부재별로 직경과 배치간격 CTC를 설정합니다. CTC는 표준배치간격 변경시 동일하게 적용되며 입력값에 따라 "구간입력"의 세부간격이 재산정됩니다.

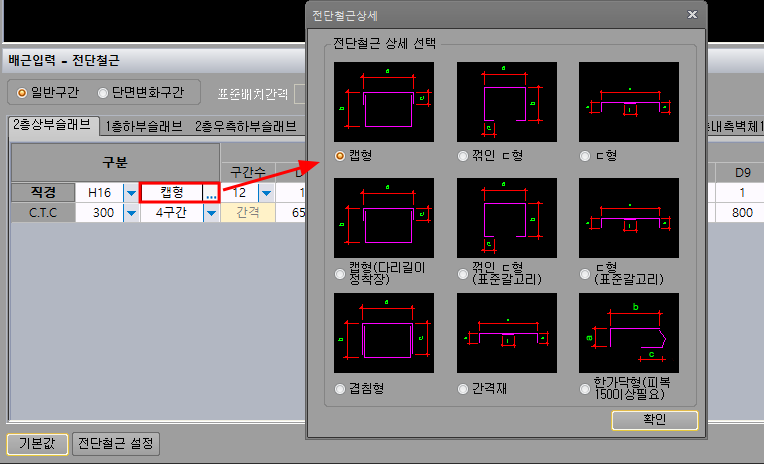

철근타입 : 적용되는 전단철근의 타입을 선택합니다. 선택 상세에 따라 계산에서 적용되는 전단철근의 다릿발이 상이하게 적용될 수 있으며 "간격재"선택시 계산에서는 전단철근을 고려하지 않습니다.

주철근구간수 : 폐합스터럽이 구조물 길이방향에대해 주철근을 감는 구간수를 설정하는 항 입니다.

4구간으로 설정시 주철근간격 4개를 감는형태로 배치되며 전단철근수는 주철근간격 8개당 1개가 배치됩니다. ㄷ형, 간격재, 한가닥형 등 다릿발이 1개인 형태도 철근수가 동일하게 적용됩니다.

구간입력 : 각 부재별로 철근 간격을 수동으로 조정하실 수 있습니다.

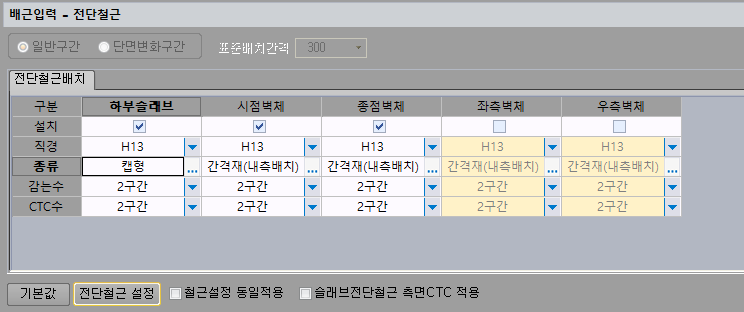

전단철근배치 (도로집수정 타입)

도로집수정 타입에서는 각 부재별로 전단철근 설치여부와 감는수, CTC수 입력에 따라 자동으로 배치됩니다.

복철근 배근인 경우만 지원가능하며 단철근 배근인 경우 전단철근은 배치되지 않습니다.

설치 : 각 부재별로 전단철근 배치 여부를 설정합니다.
직경 : 각 부재별로 직경을 설정합니다.
종류 : 적용되는 전단철근의 타입을 선택합니다. 선택 상세에 따라 계산에서 적용되는 전단철근의 다릿발이 상이하게 적용될 수 있으며 "간격재"선택시 계산에서는 전단철근을 고려하지 않습니다.
감는수 : 폐합스터럽이 주철근을 감는 구간수를 설정하는 항 입니다. 한 가닥형인 전단철근 타입인 경우에도 이를 간격으로 적용합니다.

철근배치에서 설정된 각 방향별 CTC 와 감는수에 따라 전단철근 다릿발 수가 산정됩니다.

벽체의 경우 수평방향을 감는 방향으로 하며 슬래브는 종단방향을 감는 방향으로 하되 "슬래브전단철근 측면CTC 적용"옵션에 따라 반대로 적용될 수 있습니다.

CTC수 : 전단철근의 CTC를 고려하기 위한 설정입니다.

철근배치에서 설정된 각 방향별 CTC 에 따라 전단철근 간격이 적용됩니다. 철근배치의 방향별 CTC x 구간수 가 해당 전단철근의 CTC 로 적용됩니다.

철근설정 동일적용 : 해당 설정이 된 경우 직경, 종류 의 철근설정은 동일하게 변경됩니다.

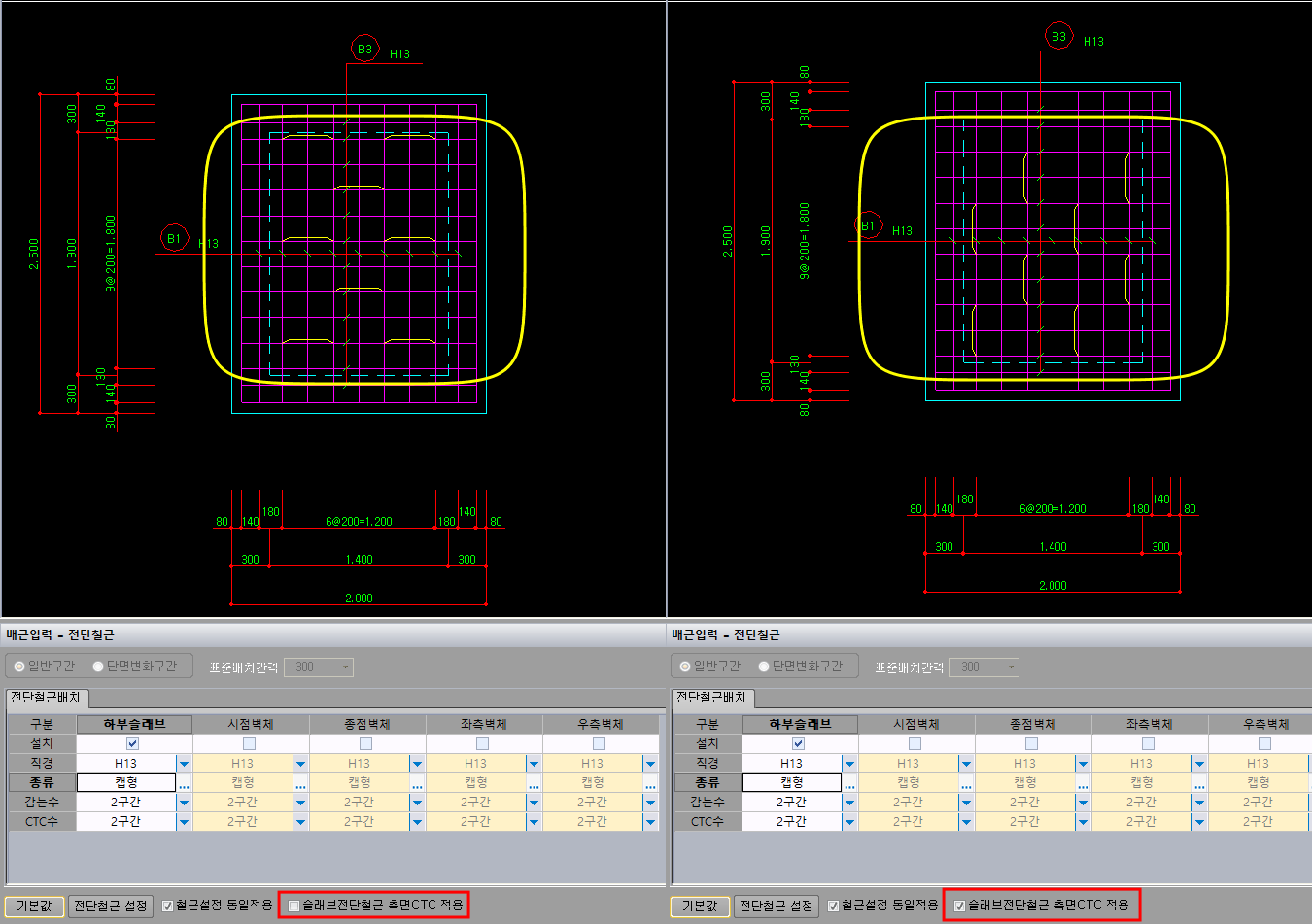

슬래브전단철근 측면CTC적용 : 상부슬래브 및 하부슬래브의 전단철근 감는 방향을 설정하기 위한 설정으로 체크시에는 전단철근의 감는 방향이 종단방향으로 적용됩니다.

전단철근 설정

인장구간 표준배치간격 적용 : CTC설정 또는 표준배치간격의 설정에 따라 간격을 적용하도록 설정합니다. 해제시에는 인장구간에는 CTC설정 또는 표준배치간격 설정의 1/2간격으로 배치합니다.
상부슬래브 헌치철근 적용 : 상부슬래브에 연결된 헌치부까지 전단철근을 배치할 지 설정합니다.
하부슬래브 헌치철근 적용 : 상부슬래브에 연결된 헌치부까지 전단철근을 배치할 지 설정합니다.
중간슬래브 헌치철근 적용 : 상부슬래브에 연결된 헌치부까지 전단철근을 배치할 지 설정합니다.

설계검토

설계전단력/최대전단강도/최소전단철근등의 전단검토사항을 미리보는 기능입니다.

배근입력

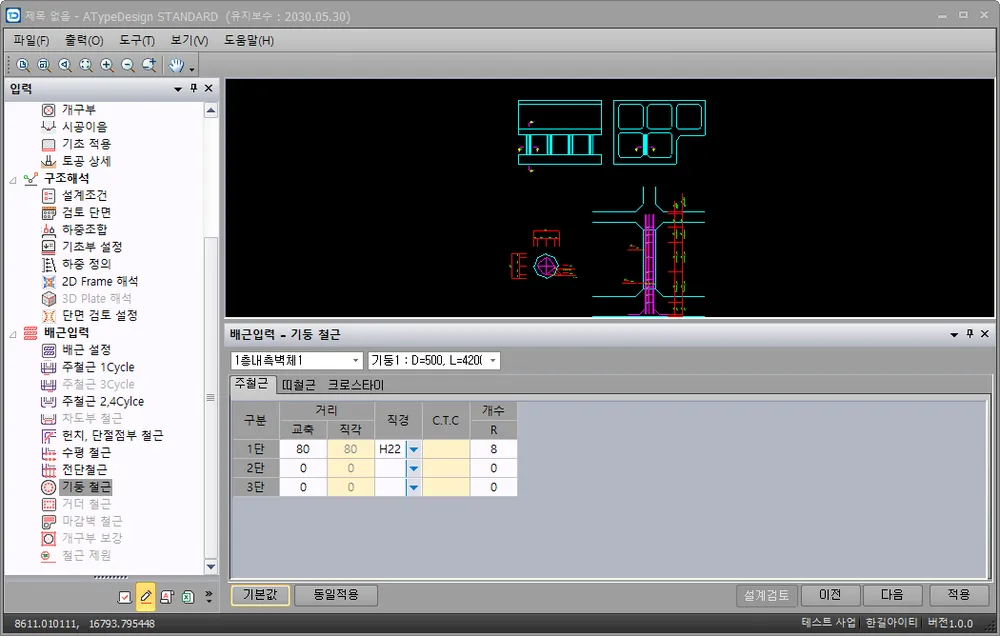

기둥 철근

기둥에 대한 철근을 입력하는 단계입니다. 각 기둥을 선택하여 배근을 입력합니다. 도로집수정에는 고려되지 않습니다.

벽체선택 : 기둥이 적용된 부재를 선택하여 해당 기둥에 대한 배근을 입력합니다.
기둥선택 : 기둥배치에서 [기둥별]단면을 적용하여 기둥단면이 상이한 경우 각 기둥을 선택하여 배근합니다. [기둥별]설정이 되지 않은 경우는 1개의 기둥만 배근됩니다.

주철근기둥

기둥의 주철근에 대해서 설정하는 항입니다.

구분 : 주철근에 대한 단수를 설정하는 항입니다. 1 단은 기본값입니다.
거리 : 구조물에서 각단수에 대한 피복을 설정하는 항입니다. 사각기둥인 경우만 교축/직각의 피복을 상이하게 입력합니다.
직경 : 각 단수별 직경을 설정하는 항입니다. 설정하지 않은 경우 해당 2단/3단은 배근되지 않습니다.
CTC : CTC를 설정하면 수평구간, 수직구간의 초기값을 계산하여 반영합니다. 원형기둥은 지원하지 않습니다.
개수(R) : 원형구간에 주철근 개수를 입력합니다. 원형기둥은 전체철근이며 트랙형기둥은 한쪽의 철근입니다. 사각기둥은 무관합니다.

B,C,C1,C2 : 수평단면에 대한 주철근 배근 거리(사각단면)
E,F,F1,F2 : 수직단면에 대한 주철근 배근 거리(사각기둥, 트랙형기둥)

띠철근

기둥의 띠철근에 대해서 설정하는 항입니다.

CTC : CTC를 설정하면 기둥높이를 고려하여 띠철근 간격의 초기값을 계산하여 반영합니다.
구간수 : 수직방향 설치구간수를 설정하는 항입니다.
개수/간격 : 설정된 구간수에 따라 생성되며 기둥하단을 기준으로 개수와 간격으로 배근됩니다.
이음종류 : 띠철근의 이음형식을 선택합니다.
직경 : 띠철근의 철근직경을 선택합니다.

크로스타이

기둥의 크로스타이에 대해서 설정하는 항입니다.

CTC : CTC를 설정하면 기둥높이를 고려하여 크로스타이철근 간격의 초기값을 계산하여 반영합니다.
구간수 : 수직방향 설치구간수를 설정하는 항입니다.
개수/간격 : 설정된 구간수에 따라 생성되며 기둥하단을 기준으로 개수와 간격으로 배근됩니다.
직경 : 크로스타이철근의 철근직경을 표기하며 직경은 배근형식에서 설정합니다.
배근형식 : 크로스타이의 철근의 배근형식을 설정합니다.

배근형식 개수 : 배근형식(Type) 개수를 설정합니다. 2개이상 설정시 적용할 Type을 선택하고 [확인]시 해당구간의 배근형식으로 적용됩니다.
TYPE1, TYPE2... : 배근형식 개수 선택에 따라 개수가 설정되며 각 TYPE을 선택하여 배근하고 [확인]으로 해당구간의 배근형식으로 적용합니다.

크로스타이 배근

수평구간 C1, C2, C3 : 수평방향 크로스타이의 간격으로 C1:첫구간 간격, C2:간격수x간격, C3:마지막구간 간격의 형식으로 적용됩니다.
수직구간 F1, F2, F3 : 수평방향 크로스타이의 간격으로 F1:첫구간 간격, F2:간격수x간격, F3:마지막구간 간격의 형식으로 적용됩니다.
크로스타이 철근 직경 : 철근직경을 설정합니다.
□ 중공기둥시 내측 파기 : 중공기둥에서 내공부 크로스타이를 절단할지 설정합니다.
중공기둥의 라운드부 철근 개수 : 중공기둥의 각 라운드부에 몇개의 크로스타이 철근을 배치할 지 설정합니다.
□ 방사형 크로스타이 : 크로스타이철근의 방사형 배치여부를 설정합니다. 원형기둥에서만 적용가능합니다.

설계검토

철근비/휨강도/전단강도에 대한 설계검토항목을 미리보는 기능입니다.

거더(상부,하부,중간)

주철근

거더부 주철근의 상면,하면에 대해 설정하는 항입니다.

구분 : 상면,하면에 대한 주철근의 단수를 설정하는 항입니다.
거리 : 구조물에서 각단수에 대한 피복을 설정하는 항입니다.
직경 : 각 단수별 직경을 설정하는 항입니다.
C1,C2 : 좌우측 피복에서부터 주철근까지 떨어진거리를 입력하는 항입니다.
B,C : B 는 개수, C 는 개수별 간격을 입력하는 항입니다.

예) 2@300 일 경우 B= 2, C=300

수평철근

거더부 측면의 수평철근에 대해 설정하는 항입니다.

직경 : 수평철근의 직경을 설정하는 항입니다.
F1,F2 : 상하면 피복에서부터 수평철근까지 떨어진거리를 입력하는 항입니다.
E,F : E 는 개수, F 는 개수별 간격을 입력하는 항입니다.

예) 2@300 일 경우 E=2, F=300

전단철근

평면도상 전단철근의 배치에 대해 설정하는 항입니다.

직경 : 전단철근의 직경을 설정하는 항입니다.
스터럽 : 전단철근에 대한 단면도상의 개수를 설정하는 항입니다.
구간수 : 전단철근에 대한 거더진행방향 설치구간수를 설정하는 항입니다.
S1,S2…,간격 : 설정된 구간수에 따라 생성되며 S 는 개수,[간격]은 개수별 간격 을 입력하는 항입니다. 예) 2@300 일 경우 개수는 2, 간격은 300

설계검토

거더에 대한 철근비/휨강도/전단강도에 대한 설계검토항목을 미리보는 기능입니다.

배근입력

거더 철근

거더에 대한 철근을 입력하는 단계입니다. 각 기둥을 선택하여 배근을 입력합니다. 도로집수정에는 고려되지 않습니다.

거더선택 : 배근입력을 위해 거더를 선택하여 해당 거더에 대한 배근을 입력합니다.
주철근

거더부 주철근의 상면,하면에 대해 설정하는 항입니다.

구분 : 상면,하면에 대한 주철근의 단수를 설정하는 항입니다.
거리 : 구조물에서 각단수에 대한 피복을 설정하는 항입니다.
직경 : 각 단수별 직경을 설정하는 항입니다.
C.T.C : CTC를 설정하면 구간의 초기값을 계산하여 반영합니다.
C1,C2 : 좌우측 피복에서부터 주철근까지 떨어진거리를 입력하는 항입니다.
B,C : B 는 개수, C 는 개수별 간격을 입력하는 항입니다.

예) 2@300 일 경우 B= 2, C=300

수평철근

거더부 측면의 수평철근에 대해 설정하는 항입니다.

거리 : 거더의 횡방향에 대한 피복을 설정하는 항입니다.
직경 : 수평철근의 직경을 설정하는 항입니다.
C.T.C : CTC를 설정하면 구간의 초기값을 계산하여 반영합니다.
F1,F2 : 상하면 피복에서부터 수평철근까지 떨어진거리를 입력하는 항입니다.
E,F : E 는 개수, F 는 개수별 간격을 입력하는 항입니다.

예) 2@300 일 경우 E=2, F=300

전단철근

평면도상 전단철근의 배치에 대해 설정하는 항입니다.

직경 : 전단철근의 직경을 설정하는 항입니다.
스터럽 : 전단철근에 대한 단면도상의 개수를 설정하는 항입니다.
C.T.C : CTC를 설정하면 구간의 초기값을 계산하여 반영합니다.
구간수 : 전단철근에 대한 거더진행방향 설치구간수를 설정하는 항입니다.
S1,S2…,간격 : 설정된 구간수에 따라 생성되며 S 는 개수,[간격]은 개수별 간격 을 입력하는 항입니다. 예) 2@300 일 경우 개수는 2, 간격은 300

설계검토

거더에 대한 철근비/휨강도/전단강도에 대한 설계검토항목을 미리보는 기능입니다.

배근입력

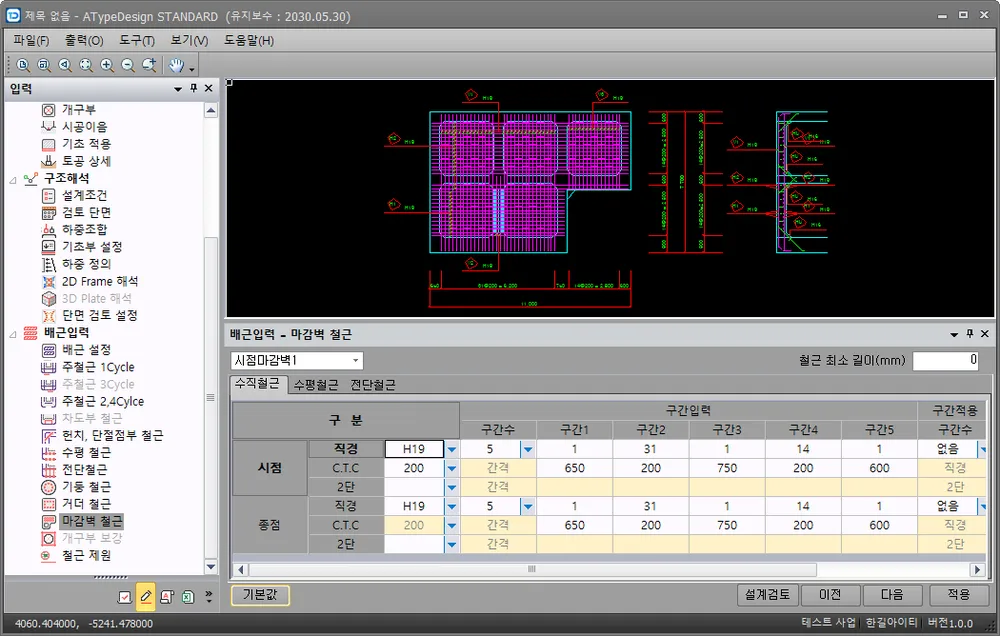

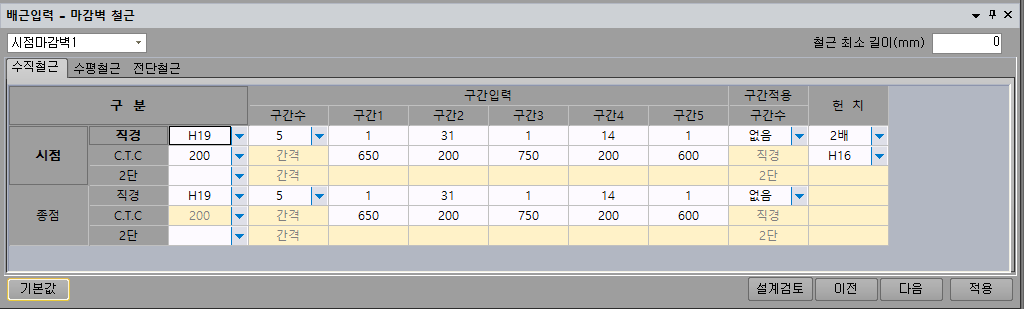

마감벽 철근

[상세입력]-[마감벽]에서 설치된 마감벽에 대해서 철근배근에 관련된 입력을 설정하는 단계입니다.

마감벽선택 : 배근입력을 위해 마감벽을 선택하여 해당 마감벽에 대한 배근을 입력합니다.
수직철근

마감벽의 수직방향 철근에 대해 설정합니다.

시점/종점 : 해당 마감벽의 양면에 대한 배근을 입력합니다. 구조물기준으로 시점면, 종점면에 대해 입력합니다.
직경 : 직경을 설정하는 항입니다.
C.T.C : CTC를 설정하면 구간의 초기값을 계산하여 반영합니다.
2단 : 마감벽에 2단철근 적용을 위해 직경을 설정하는 항입니다. 1단철근만 적용되는 경우 빈항목으로 설정합니다.
구간수 : 수직방향 설치구간수를 설정하는 항입니다.
개수/간격 : 설정된 구간수에 따라 생성되며 하단을 기준으로 개수와 간격으로 배근됩니다.

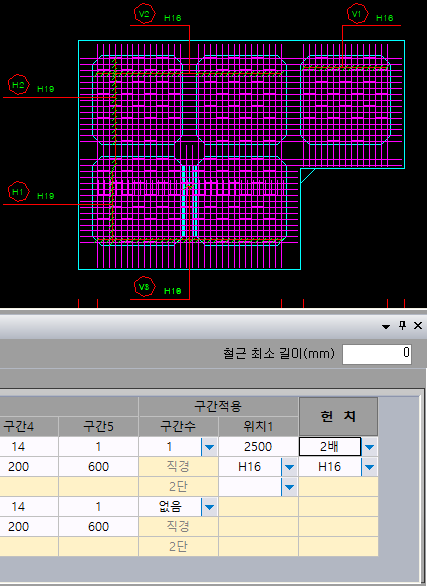

구간적용-구간수 : 마감벽 전체에 동일한 배근을 적용하는 것이 아닌 경우 구간수를 0이 아닌 값으로 설정하여 철근제원을 변경합니다.
구간적용-위치 : 구간적용-구간수가 1이상인 경우 철근제원이 변경되는 위치입니다. 마감벽하단을 기준으로 거리값을 입력합니다.
구간적용-직경 : 구간적용-구간수가 1이상인 경우 각 구간에 적용되는 철근 직경을 설정합니다.
구간적용-2단직경 : 구간적용-구간수가 1이상이고 2단 배근인 경우 적용되는 철근 직경을 설정합니다.
헌치철근-배수 : 헌치철근의 설치여부 및 간격을 설정합니다.
헌치철근-직경 : 헌치철근의 철근직경을 설정합니다.

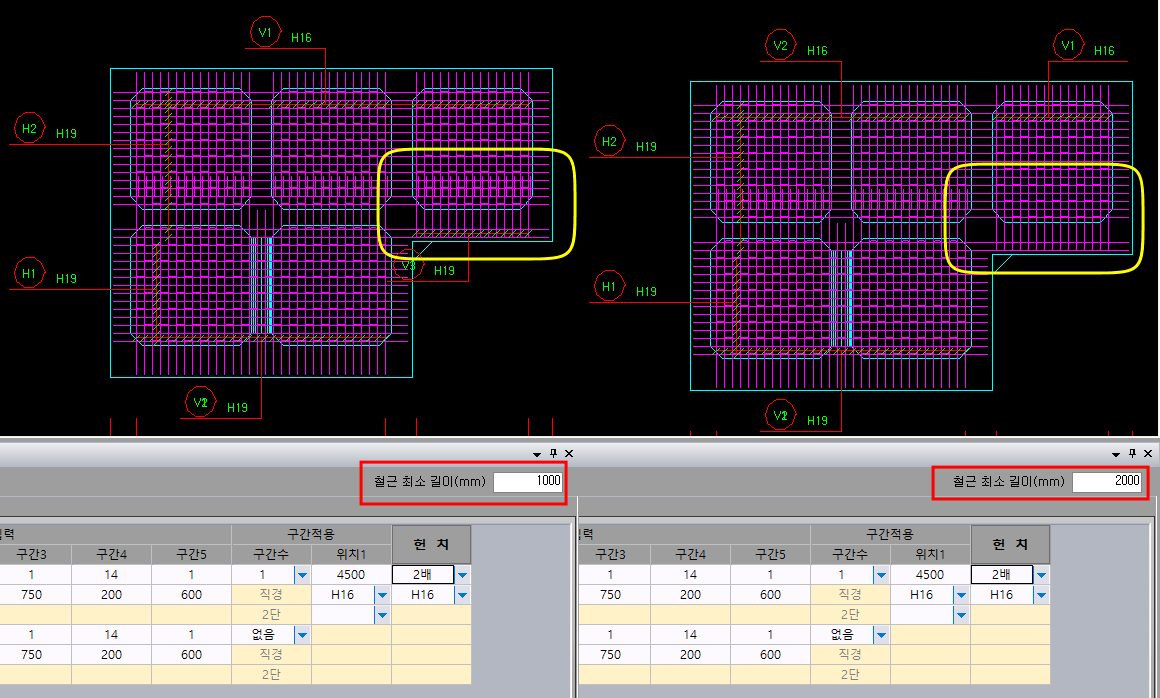

철근 최소 길이(mm) : 구간적용 등으로 짧은 철근이 발생될 수 있으며 이 경우 분리되는 최소철근길이를 설정합니다.

입력에 따라 한개의 철근으로 적용되거나 이음으로 연결된 철근으로 분리될 수 있습니다.

수평철근

수직철근과 동일하며 수평방향의 철근에 대해 설정합니다.

구간적용시에는 마감벽좌측을 기준으로 거리값을 입력합니다.

전단철근

직경 : 전단철근 직경을 설정합니다.
전단철근 종류 : 적용되는 전단철근의 타입을 선택합니다. 선택 상세에 따라 계산에서 적용되는 전단철근의 다릿발이 상이하게 적용될 수 있으며 "간격재"선택시 계산에서는 전단철근을 고려하지 않습니다.

수직철근 감는수 : 폐합스터럽이 마감벽 수평방향에대해 수직철근을 감는 구간수를 설정하는 항 입니다.
간격(C.T.C) : 전단철근의 수직방향 간격을 설정하는 항 입니다.

배근입력

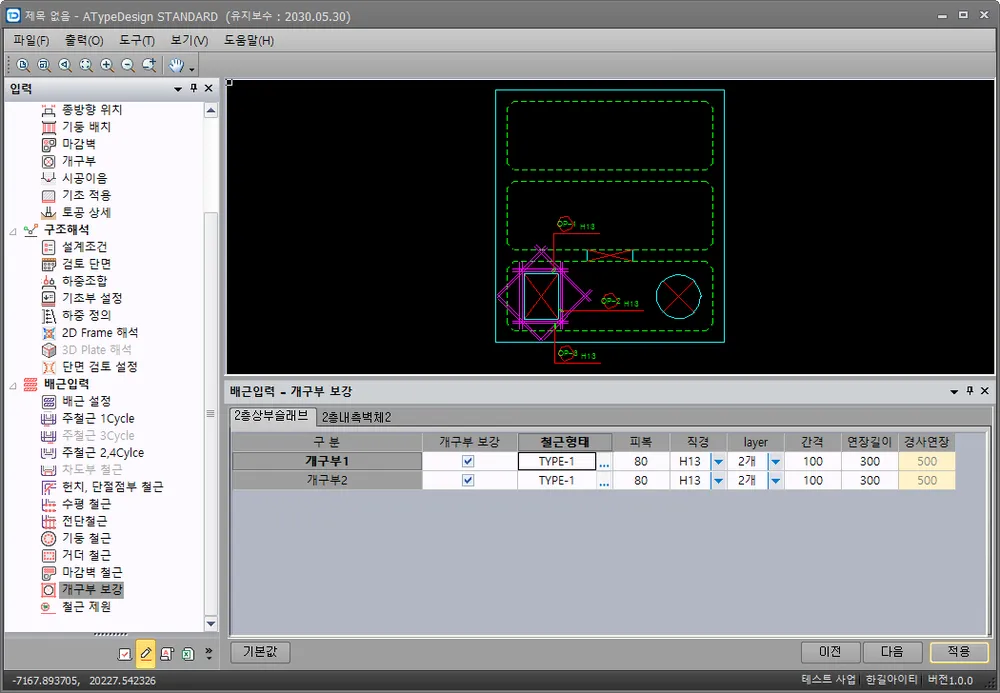

개구부 보강

[상세입력]-[개구부]에서 설치된 개구부에 대해서 보강철근을 설정하는 단계입니다.

개구가 설치된 부재별로 탭을 작성하여 개구부 보강에 대한 배근설정을 합니다.

개구부 보강 : 개구부 보강 여부를 설정합니다.
철근형태 : 개구부의 보강형태를 선택합니다. 선택에 따라 연장길이 또는 경사연장길이가 활성화됩니다.

직경 : 직경을 설정하는 항입니다. 개구부보강은 양면에 동일한 배근으로 적용됩니다.
layer : 개구부보강의 단수를 선택합니다.
간격 : layer가 2 이상인 경우 각 layer(단)의 간격을 설정합니다.
연장길이 : 개구부보강철근의 연장길이를 입력합니다. 수직,수평철근의 교차점을 기준으로 한 연장길이를 적용합니다.
경사연장 : 경사방향의 개구부보강철근 연장길이를 입력합니다. 철근형태에 따라 활성화 되며 적용되는 타입은 "TYPE-2", "TYPE-5"입니다.

배근입력

기타 철근

[상세입력]-[난간벽,차수벽]에서 선택된 구조물 및 피암터널에서 외측기둥에 대해 곡선헌치를 적용한 경우 철근배근에 관련된 입력을 설정하는 단계입니다.

난간벽

난간벽을 설치한 경우 입력부가 생성되면 입력부분은 다음과 같습니다.

수직철근

직경 : 수직철근의 직경
CTC : 철근배치간격
C1 : 난간벽철근 상단 피복을 설정하며 하단은 상부슬래브 하단 피복이 적용됩니다.
C2 : 난간벽 수직철근 배면에 대한 피복을 설정하며 전면은 시점, 종점에 해당하는 피복이므로 평면도-측면 피복이 적용됩니다.
연장1 : 상부슬래브 상면으로 연결되는 난간벽수직철근에 대한 수평정착길이
연장2 : 상부슬래브 하면으로 연결되는 난간벽수직철근에 대한 수평정착길이

수평철근

설치 : 수평철근 배치유무
직경 : 수평철근의 직경
구간수 : 수평철근을 배치하기위한 간격수이며 설정시 개수,간격의 입력창이 변경됩니다.
개수, 간격 : 난간벽 상단을 기준으로 수평철근 배치 간격. 개수@간격으로 배근됩니다.
기준 : 좌우 높이가 상이한 난간벽인 경우 상단 또는 하단을 기준으로 수평철근이 배치됩니다.

헌치철근

설치 : 헌치철근의 설치유무
직경 : 헌치철근의 직경
CTC : 철근배치간격으로 수직철근과 동일 또는 배수로 적용하여야 매칭이 됩니다.
수평철근 : 헌치철근이 배치된 경우 헌치철근에도 수평철근을 배치할 지 여부를 설정합니다.

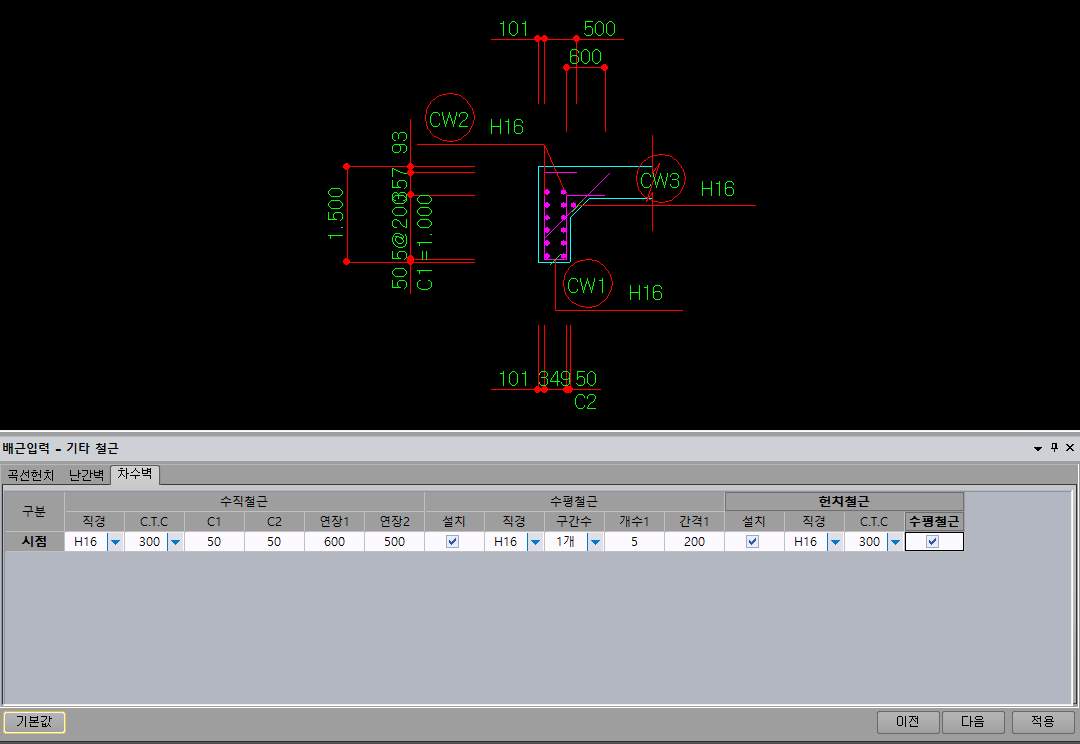

차수벽

차수벽을 설치한 경우 입력부가 생성되면 입력부분은 다음과 같습니다.

수직철근

직경 : 수직철근의 직경
CTC : 철근배치간격
C1 : 차수벽철근 하단 피복을 설정하며 상단은 하부슬래브 상단 피복이 적용됩니다.
C2 : 난간벽 수직철근 배면에 대한 피복을 설정하며 전면은 시점, 종점에 해당하는 피복이므로 평면도-측면 피복이 적용됩니다.
연장1 : 하부슬래브 상면으로 연결되는 차수벽수직철근에 대한 수평정착길이
연장2 : 하부슬래브 하면으로 연결되는 차수벽수직철근에 대한 수평정착길이

수평철근

설치 : 수평철근 배치유무
직경 : 수평철근의 직경
구간수 : 수평철근을 배치하기위한 간격수이며 설정시 개수,간격의 입력창이 변경됩니다.
개수, 간격 : 차수벽 하단을 기준으로 수평철근 배치 간격. 개수@간격으로 배근됩니다.

헌치철근

설치 : 헌치철근의 설치유무
직경 : 헌치철근의 직경
CTC : 철근배치간격으로 수직철근과 동일 또는 배수로 적용하여야 매칭이 됩니다.
수평철근 : 헌치철근이 배치된 경우 헌치철근에도 수평철근을 배치할 지 여부를 설정합니다.

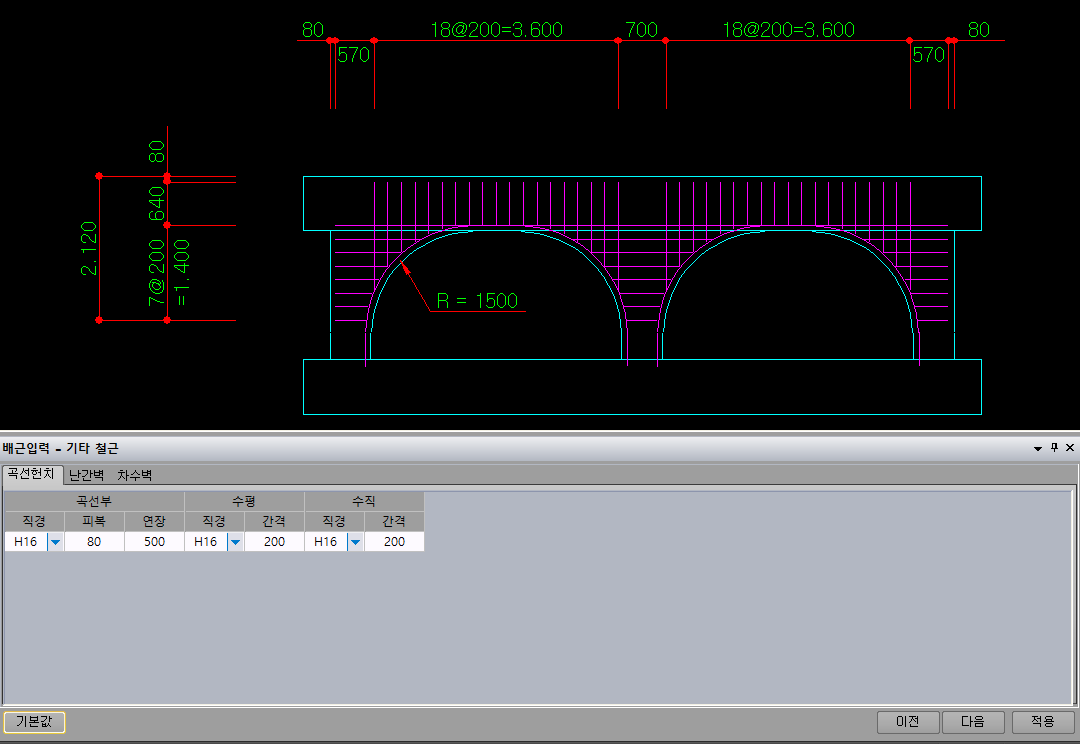

곡선헌치

피암터널의 외측기둥을 사각형으로 적용하여 곡선헌치를 설치한 경우 곡선헌치에 대한 철근을 배치합니다.

곡선헌치 및 곡선헌치 철근은 별도의 하중고려 및 강도를 고려하지 않는 추가콘크리트 및 가외철근으로 고려됩니다.

입력된 철근은 곡선헌치의 양면(외측, 내측)에 배근됩니다.

곡선부

직경 : 곡선헌치를 따라 배근되는 철근의 직경
피복 : 곡선헌치에서의 피복을 설정합니다.
연장 : 곡선헌치가 끝나는 위치에서의 수직방향 정착길이를 설정합니다.

수평철근

직경 : 수평철근의 직경
간격 : 수평철근의 간격으로서 곡선헌치의 상단을 기준으로 배치됩니다.

수직철근

직경 : 수직철근의 직경
간격 : 수직철근의 간격으로서 기둥간격의 중심을 기준으로 배치됩니다.

배근입력

철근 제원

철근제원에 대한 설정을 확인 및 수정하는 단계입니다.[기본값]적용시 이전단계에서 입력한 데이터를 가지고 철근제원을 생성하게 됩니다.

철근제원에서 프로그램에서 기본적으로 산정되는 방식외에 추가로 사용자가 변경하는 것에 대해서는 도면에 적용되는 부분은 철근상세, 재료표에만 영향이 가며 구조도 도면에는 적용되지 않고 있으므로 유의하시기 바랍니다.

기본값

개별탭 단위(주철근, 수평철근, 전단철근, 보강철근, 기타철근, 마감벽1, 마감벽2, 기둥1, 기둥2, 거더1, 거더2 등)로 입력단계(일반도)에서 입력수치 또는 배근입력에서 변경사항이 발생한 경우

기본값을적용하여 철근제원을 재생성한뒤 도면을 생성해야지 철근제원이 구조도 배근과 일치하게 됩니다.

기본값클릭시 전체탭 또는 현재탭 에 대해 철근제원이 재산정 할 수 있습니다.

할증률설정

철근할증률에 대해 설정하는 항으로써 직경별,철근종류별로 구분하여 적용할 수 있 습니다. 다음은 각각의 입력화면입니다.

철근추가,철근삭제

기본값, 전체권고안을 실행한 경우 추가철근을 더 산정하거나 삭제하고자 하는 경우 철근추가,삭제를 이용하여 해당철근을 수정할 수 있습니다.

추가철근은 기본값 시에도 갱신되지 않으므로 제외하시려면 [철근 삭제]기능을 사용해야 합니다.

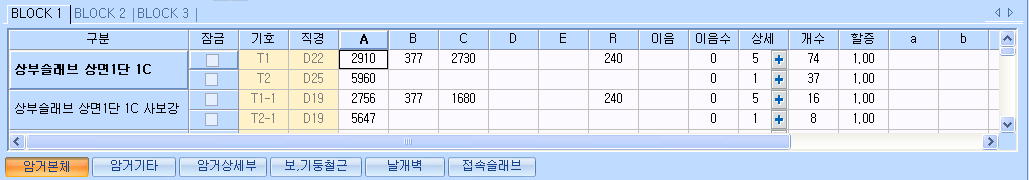

Table 에 세부명칭구분은 다음과 같습니다.

분류 : 기본값 및 전체권고안을 실행시 철근제원을 재산정시 산정된 철근이 위치하는 부분을 표기합니다.( 암거본체,기타,상세부,보기둥철근,날개벽,접속슬래브)

잠금 : 기본값은 off 이며 on 한 경우 철근제원 재계산시 on 되어 있는 철근은 제외됩니다.
구분 : 각부분별 철근제원에 부가적 설명이며, 도면에는 표현되지 않습니다.
기호 : 철근상세중 철근마킹에 대해서 표기되는 항입니다.
직경 : 철근제원이전에 정의된 철근직경을 표기하는 항입니다.
A~R : 철근상세별 마다 표현되는 철근제원에 대한 수치를 표현하는 항입니다.
이음 : 철근상세중 겹이음 발생한경우 겹이음에 대한 수치를 나타냅니다.
이음수 : 철근상세중 겹이음 발생한경우 겹이음개소에 대한 수치를 나타냅니다.
상세 : 철근상세에 대해 정의하는 항으로써 선택후 수정작업이 가능합니다.
개수 : 각철근상세에 대한 개수를 나타내는 항입니다.
할증 : 각철근상세에 대해 적용되는 할증률을 나태내는 항으로써 1.03 인경우 3%할증을 나타내는것입니다.
a~d : 각철근상세에 대하여 변화치수가 적용되는경우 알파벳 대문자와 소문자를 가지고 변화치수를 나타냅니다.

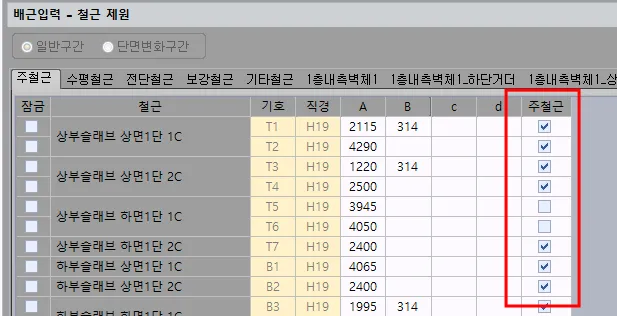

주철근 : 철근할증률설정에서 철근종류별설정을 선택한경우 적용되는 주철근에 대해서 설정하는 항입니다.

출력부분

출력은 [도면 출력],[계산서 출력], [수량산출서 출력]의 세부분으로 나 누어집니다. 출력은 메뉴의 출력부분 또는 아이콘을 이용해서 출력할 수 있습니다.

도면출력

트리메뉴에서 하단의 도면메뉴를 클릭하거나 트레메뉴의 마지막 입력메뉴에서 [다음]버튼으로 진행하면 도면 트리메뉴가 뜹니다. 원하시는 도면을 클릭하면 해당도면이 보여지게 됩니다.

도면출력전 출력되는 도면의 구조를 확인하며 각 도면 및 객체별마다 스케일, 위치 및 출력에 대해서 옵션을 적용할수 있으며 화면상 작성된 도면구성으로 도면이 작성됩니다.

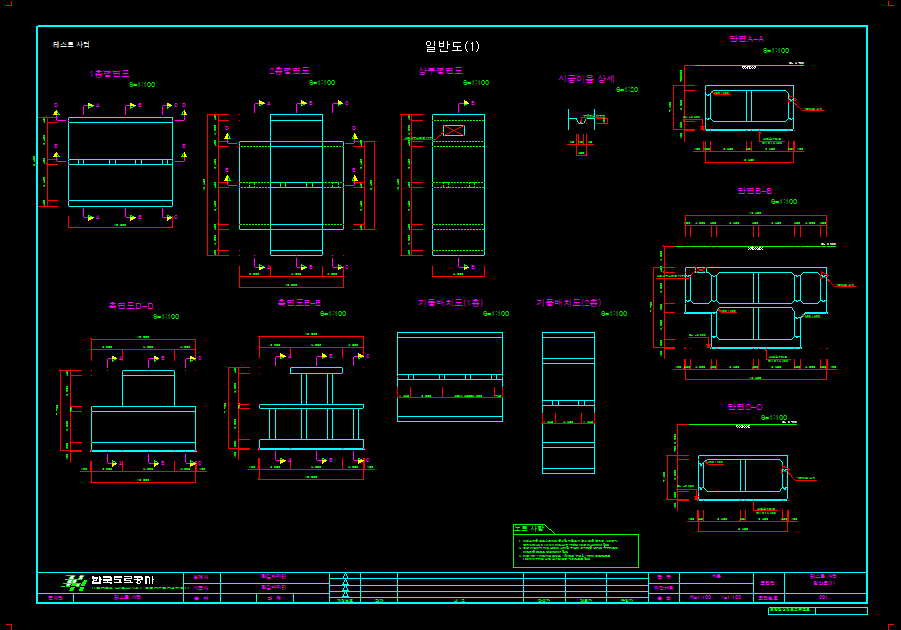

일반도,구조도,기타구조도로 나누어집 니다.

1.1 도면설정

각 도면을 생성, 배치하여 도면구성을 합니다.

각 도면의 구성요소는 도면환경설정에서 설정된 평면도, 단면도 등 각각의 객체로 작성됩니다.

구조물 크기 및 스케일 등에 따라 도면출력범위(도각)의 바깥에 배치될 수 있으며 일부 객체가 겹치는 현상이 발생할 수 있습니다.

그대로 도면을 출력하여 CAD등에서 일부편집을 할 수 있으나 작업이 다소 많을 수 있기에

프로그램내에서 각 도면의 필요여부에 따라 도면환경설정의 출력 여부와 각 객체를 정렬하여 도면구성후 DXF로 출력하면 작업시간을 감소시킬 수 있습니다.

객체선택

해당 부분의 도면(객체)을 이동 배치할 수 있습니다.

Ctrl 키를 누른 상태에서 각각의 도면을 클릭하면 여러 객체을 동시에 이동할 수 있 습니다.(Multi-Select)

Ctrl 키를 누른 상태에서 마우스로 드래그(Drag)하여 사각영역을 만들면, 사각형에 포함된 객체가 모두 선택됩니다. 또한 선택된 객체들을 동시에 이동할 수 있습니다.

[도면 자동 정렬] 기능과 함께 사용하면 더욱 효율적으로 사용할 수 있습니다.

객체을 선택하는 방법은 다음과 같습니다.

1.객체선택 및 이동버튼 선택

2.화면에서 객체선택(ctrl 클릭하면 다중객체선택가능)

3.객체정렬 옵션이용하여 정렬을 합니다.

정렬시 부가옵션의 기능은 도구 - 도면객체정렬 을 확인하시기 바랍니다.

1.2 DXF 파일저장

메뉴의 출력을 클릭하면 다음 창이 뜹니다. 원하시는 도면을 선택하여 파일 저장을 클릭하시면 DXF 파일로 저장됩니다.

출력범위

출력할 도면 범위을 선택합니다.

도면전체: 도면전체를 인쇄합니다
현재 도면: 현재 선택된 도면을 인쇄합니다.
현재부터: 현재부터 이후 도면을 인쇄합니다.
현재까지: 현재까지 이전 도면을 인쇄합니다.
일부분: 인쇄할 페이지를 선택합니다.
사용자 입력: 인쇄할 페이지를 직접 입력할 수 있습니다.

출력옵션

한파일저장: 선택된 도면에 대하여 출력시 한파일에 모두 출력하는 기능입니다.
DWG 파일변환: 선택된 도면출력시 dxf 파일을 dwg 파일형태로 변환해주는 기능입니다.
도각크기 동일적용: 도면스케일에 상관없이 도각크기를 동일하게 적용하는 기능입니다.
파일명 번호사용: 도면일반-도면번호 첫머리문자+도면번호를 출력파일에 대한 파일명으로 사용하는 기능입니다.
파일명 도면제목사용: 출력도면에 대한 파일명에 ACULVERT 저장화일명을 사용 하는 기능입니다.
PDF 파일출력 : 도면을 dxf나 dwg가 아닌 PDF파일로 저장합니다.

도면출력

도면환경설정

다음과같이 출력-도면환경설정을 클릭하면 도면환경에 대해 설정할 수 있습니다.

도면의 구성요소별로 출력설정을 할 수 있으며 타입별로 분류 및 항목이 상이하게 적용될 수 있습니다.

해당되는 도면 항목탭을 클릭하여 상세 내용을 설정합니다.

공통사항

도면전체에 공통적으로 고려될 수 있는 항목에 대해 설정합니다.

도면출력: 도면출력 표현방식을 선택합니다.옵션사항은 다음과 같습니다.

1.테이블테두리 입체표현

2.중제목 박스입체표현

3.HCAD Block 사용안함을 선택하면 다음과 같이 도면출력후 캐드에서 도면을 열게 되면 마킹에 대해서 블록을 사용안하게 되어 수정이 용이해집니다.

4 CAD Dimension 적용

치수선은 line + text 로 작성하고 있으나 CAD에서 Dimension으로 동작하는 치수를 적용할 수 있도록 옵션 지원합니다.

적용으로 설정시 치수가 Dimension으로 작성되기에 CAD에서 치수 편집이 가능하며 치수조정시 치수값도 업데이트됩니다.

철도과업 등 Dimension형태의 치수로 납품이 필요한 경우 활용이 가능합니다.

다만 곡선등 일부 Dimension으로 작성이 어려운 치수는 옵션이 설정된 경우라도 기존과 같이 line + text 로 작성됩니다.

Elevation 표기방법: Elevation 표기방법을 선택합니다. (EL.15.000, EL.:15.000, EL.=15.000)
콘크리트강도 표기방법

○ 콘크리트 강도 : 콘크리트에 대해 강도표시만 적용합니다. "fck = 24 MPa"

○ 굵은 골재 최대치수 : 콘크리트에 대해 굵은골재최대치수 - 강도 - 슬럼프치 의 형태로 표기합니다. "25 - 24 - 15"

철근재료표 출력옵션

○ 기본타입

○ 도면간소화 타입

철근재료표를 간소화타입으로 출력합니다.

철근재료표에만 반영되는 사항으로 구조도에서 철근마킹에 철근형상과 C.T.C를 표기하려면

도면형식 - 치수스타일 메뉴의 [Rebar Marking]에서 [Simple Type Marking]을 체크하셔야 합니다.

□ 미가공 철근재료표 추가

8m, 10m 등 철근제작길이를 초과하는 경우 해당 철근량을 집계하여 "미가공 철근재료표"를 작성할 수 있도록 옵션을 지원하고 있습니다.

[미가공 철근재료표 추가]를 설정하시면 각 구조도의 재료표에 철근제작길이에 해당하는 철근량을 집계합니다.

다만 철근의 직선길이가 철근제작길이이상인 경우에도 이음의 위치에 따라 가공여부가 상이할 수 있기에

철근타입 1의 철근에 대해서만 집계를 하도록 하였습니다. 철근길이/제작길이 의 정수부에 해당하는 철근수가 적용됩니다.

출력스케일 및 기타설정

도각파일 : 도면출력시 사용할 도각파일의 파일명을 지정합니다.

라디오버튼으로 dgk로 작성된 도각파일 또는 외부참조도각 중 적용도각을 설정합니다.

dgk 속성도각 설정시 해당도각이 화면에 표시되며 도각 각 항목의 표기를 위한 입력값이 도각에 반영됩니다.

외부 참조 도각 파일 : XRef 파일의 파일명을 지정합니다.

→도각 파일을 만든 원본 DWG 파일을 지정합니다.

→반드시 DWG 파일은 1:1 Scale이고 좌측 하단의 좌표가 (0, 0)이어야 합니다.

도면출력시 외부참조도각으로 설정된 dwg파일을 기준위치에 참조합니다.

외부참조도각은 도면상 참조를 추가하는 것이기에 프로그램에서는 표현하지 못하며 프로그램의 도면뷰에서는 도면영역의 외부라인과 [외부참조도각 여백]에서 설정된 여백만 표기됩니다.

도면 번호 첫 머리 문자 : 도면번호의 첫 머리에 표시할 문자를 입력합니다. 출력옵션-파일명번호사용을 선택시 파일명에 적용됩니다.

기본값

해당 탭의 설정을 모두 기본값으로 수정합니다.

일반도

일반도 출력시 각 객체에대한 출력여부 및 출력 설정으 선택하는 부분이며 입력사항은 다음과 같 습니다.

도면출력

각구조물에 대한 일반도작성시 해당객체에 대한 표현여부를 설정하는 항입니다.

출력옵션

일반도출력시 도면에 표기하는 방법에 대한 선택사항입니다.

스케일

일반도의 스케일 및 각 상세의 개체별마다 스케일을 조정하는 항입니다.

"기본 스케일"이 일반도의 스케일로 적용되며 상세별 스케일은 기본스케일 대비 스케일로 적용됩니다.

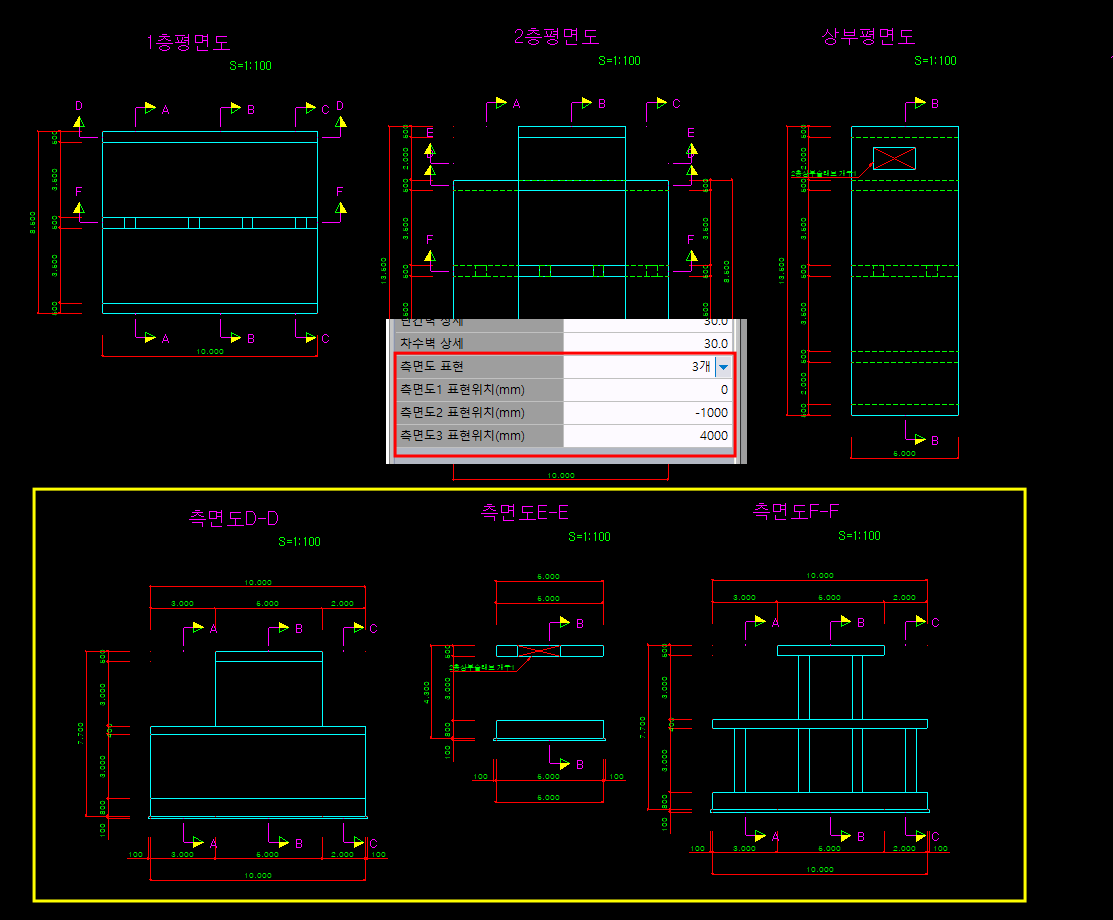

측면도 표현

1,2층의 기둥위치 및 개구, 마감벽 등 다양한 조건을 적용가능하기에 한개의 측면도로 표현되지 않는 조건이 있을 수 있습니다.

때문에 측면도의 표현위치를 직접 입력 설정하여 해당위치의 측면도를 작성하고 있습니다.

기본값은 좌측벽체에 해당하는 측면도를 작성하고 있으며 측면도의 작성 갯수와 표현위치를 조정하여 표현하고자 하는 단면을 적용하실 수 있습니다.

구조도

구조도면에 대한 각구조물마다의 출력에 대한 옵션사항을 정리한 항목입니다.

주철근 조립도

주철근조립도 및 상세에 대한 출력여부를 설정하는 항입니다.

평면배근도

평면배근도 출력시 출력항목을 설정하는 항입니다.

기타상세도

주요구조도 외의 상세에 대한 기타상세도의 출력항목을 설정하는 항입니다.

도면출력옵션

구조도출력시 도면에 표기하는 방법에 대한 선택사항입니다

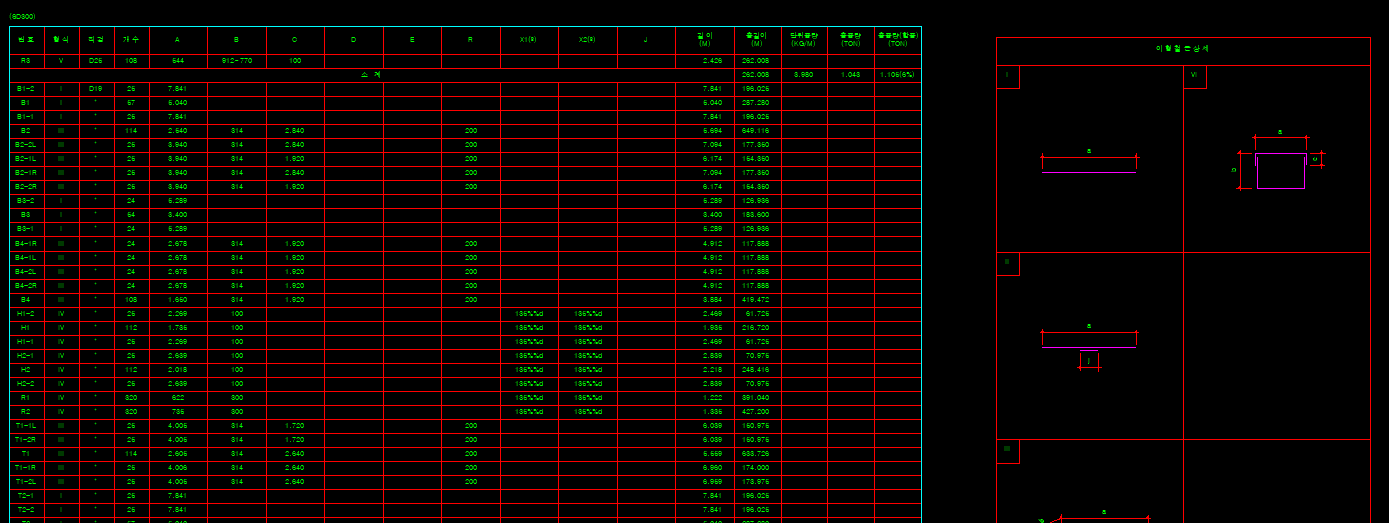

철근재료표

철근재료표 출력시 출력항목을 설정하는 항입니다.

철근재료표 표현방법

철근재료표 출력시 작성옵션에 대한 항목을 설정하는 항입니다.

전체로 출력

모든 철근을 한개의 재료표로 작성합니다.

주철근, 기타철근 구분출력

철근제원설정에서의 [주철근]설정여부로 재료표를 분리하여 작성합니다.

주철근/기타철근에 대한 할증을 고려하는 경우 재료표를 분리하여 작성하고자 하는 경우 반영 할 수 있습니다.

철근재료표 강종별로 분리출력

철근의 강도(fy)에 따라 철근재료표를 분리하여 작성합니다.

수량산출서의 철근수량집계표와 동일한 구분을 하고자 할 때 고려할 수 있습니다.

스케일

구조도의 스케일 및 각 상세의 개체별마다 스케일을 조정하는 항입니다.

"주철근조립도", "표준단면도" 등은 해당 객체만으로 도면이 작성되기에 해당스케일이 각 도면의 스케일로 적용되며

평면도, 벽체구조도, 기둥거더구조도 등은 "기본 스케일"이 구조도의 스케일로 적용되며 상세별 스케일은 기본스케일 대비 스케일로 적용됩니다.

현장타설 말뚝

현장타설 말뚝 도면에 대한 출력에 대한 옵션사항을 정리한 항목입니다.

스케일

각 상세도의 스케일을 설정합니다.

구조도 (도로집수정 타입)

도로집수정 타입은 "일반도"항목이 없으며 "구조도"탭에서 도면구성요소에 대한 출력 및 옵션을 고려합니다.

일반도

일반도에 해당하는 항목 출력여부를 설정하는 항입니다.

표준단면도

도로집수정타입은 주철근조립도 및 표준단면도를 별도로 작성하지 않으며 방향별 표준단면도 출력여부를 설정하는 항입니다.

평면배근도

평면배근도 출력시 출력항목을 설정하는 항입니다.

기타상세도

주요구조도 외의 상세에 대한 기타상세도의 출력항목을 설정하는 항입니다.

도면출력옵션

구조도출력시 도면에 표기하는 방법에 대한 선택사항입니다

철근재료표

철근재료표 출력시 출력항목을 설정하는 항입니다.

기타

기타 도면에 대한 출력사항을 정리한 항목입니다.

이격거리

철근마킹의 표기를 위한 설정으로 구조물에서의 이격거리를 설정합니다.

구조계산서 출력

메뉴의 출력을 클릭하면 다음 창이 뜹니다. 검토단면 및 출력옵션 설정후 “출력”을 클릭하면 엑셀 파일이 출력이 됩니다.

출력 완료후에 “출력파일 열기” 를 클릭하면 바로 엑셀 파일이 열립니다.

출력옵션

선택된 항목만 출력되는 기능입니다.

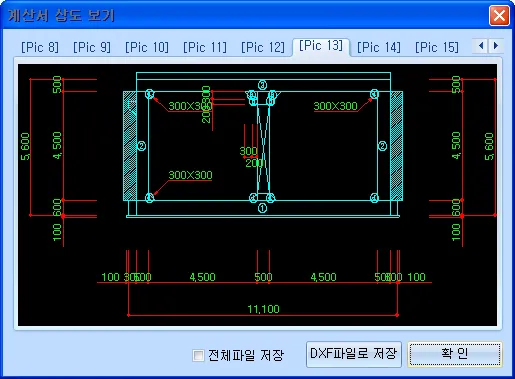

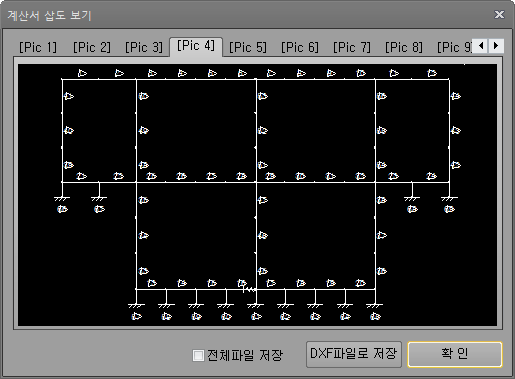

삽입도면보기

구조계산서출력중 [삽도도면보기]를 선택하면 계산서에 출력되는 삽도들을 dxf 로 저장할 수 있습니다.

수량산출서 출력

메뉴의 출력 또는 입력화면중 좌측하단 트리선택 을 클릭하면 수량산출뷰로 전환됩니다. 원하시는 수량산출서 및 출력양식을 선택하여 “출력”을 클릭하면 엑셀 파일이 출력됩니다.

출력 완료후에 “출력파일 열기”를 클릭하면 바로 엑셀 파일이 열립니다.

현재 지원하고 있는 수량산출서의 형식은 총괄집계,산출근거,철근집계입니다.

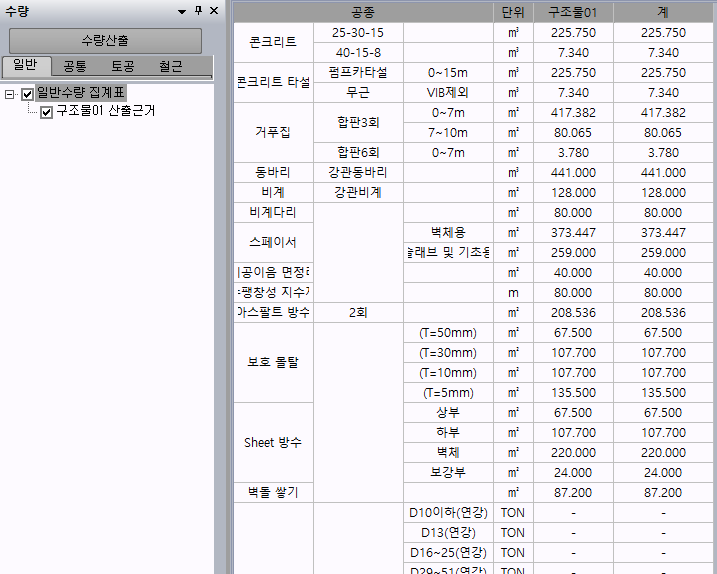

수량산출화면은 다음과 같습니다.

수량산출

설정된 공종 및 수량산출 옵션에 따라 수량을 재산출 합니다.

수량산출 후 입력제원이 변경된 경우에도 [수량산출]을 다시하여야 변경된 제원으로 수량이 다시 산출됩니다.

수량Tree

일반수량/공통수량/토공수량/철근수량을 각각 확인할 수 있으며 수량산출서의 엑셀 출력은 해당 수량을 확인후 [수량산출서 출력]으로 각각 작성하도록 지원하고 있습니다.

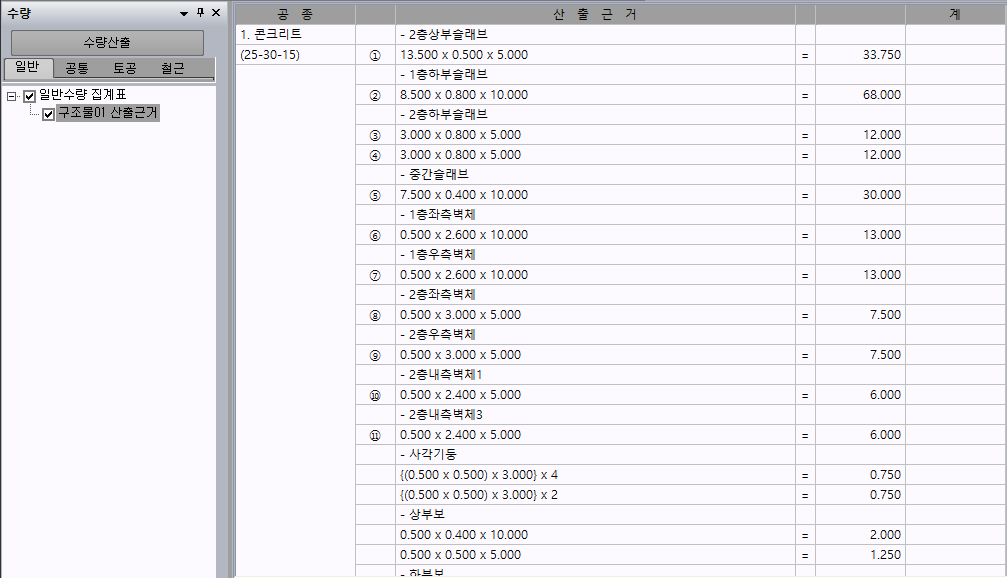

집계표/산출근거

수량Tree메뉴에서 각 집계표 또는 산출근거를 클릭하여 화면상으로 확인하실 수 있습니다.

전체,해제,반전,산근,집계: 수량 산출서중 출력할 항목을 이옵션들을 이용하여 선택하거나 또는 수작업으로 선택 할 수 있습니다.

수량산출 공종 선택

일반수량/공통수량/토공수량/철근수량 의 각 수량에서 고려할 수량산출 공종을 선택합니다.

수량산출 옵션

출력옵션

수량산출에 대한 출력옵션은 아래화면에서 일괄처리하게 됩니다.

수량산출 적용기준: 수량산출적용기준으로 일반/실적을 선택할 수 있습니다.
철근수량 집계방법: 철근수량을 집계할 때 방법(직경별,가공조립별,Type별)에 대해 설정 하는 항입니다.
동바리 및 비계 적용 : 동바리와 비계 적용에 있어 강관동바리 및 비계 또는 시스템동바리 및 비계를 적용하도록 설정하는 항입니다.
엑셀로 출력시 집계표간 셀참조: 수량산출서를 출력할 때 집계표간 셀참조를할지 에 대해 설정하는 항입니다.
엑셀로 출력시 산출근거 셀참조: 수량산출서를 출력할 때 산출서 내 산추근거와 결과값 간에 셀참조를 할 지에 대해 설정하는 항입니다.
철근할증율 적용: 철근할증율적용여부를 설정하는 항입니다.

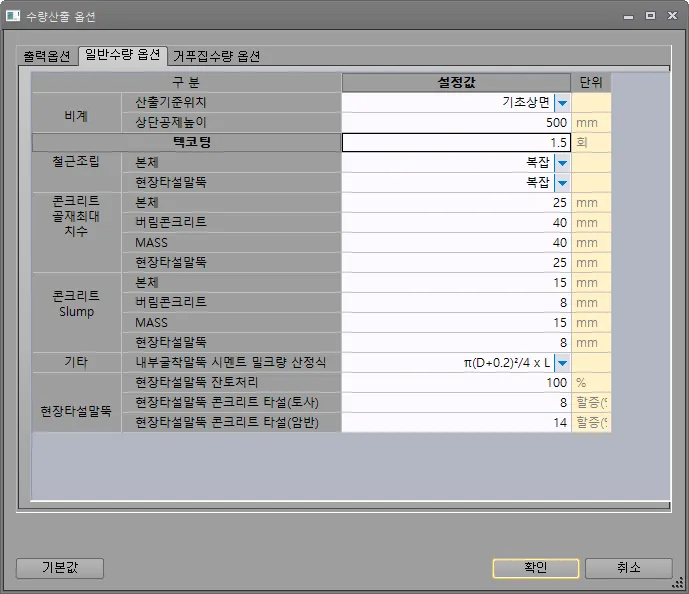

일반수량옵션

일반수량에 산출시 공종에 대한 구분시 기준이 되는 항목으로 설정화면은 다음과 같습니다.

거푸집수량옵션

거푸집수량에 대해서 구조물 각 부에 적용 조건을 설정하는 단계입니다.

수량산출서 출력

수량집계표를 출력하려면 먼저 파일을 저장해야 하며 저장파일의 경로를 지정합니다.

다음그림과 같이 진행사항을 보이면서 파일이 출력됩니다.

출력된 삽도보기

수량출력시 삽도보기를 클릭하면 수량산출서 산근에 출력되는 삽도를 dxf 파일로 저장이 가능하여 별도이용이 가능합니다.

출력파일 열기

다음그림과 같이 [출력파일 열기]를 클릭하면 방금 출력된 수량집계표를 열게 됩니다.

사용자 수량 추가

사용자 수량은 단위수량 형태로 입력이 가능하며 필요한 위치에 하중을 적용하여 반영하실 수 있습니다.

사용자 수량 입력

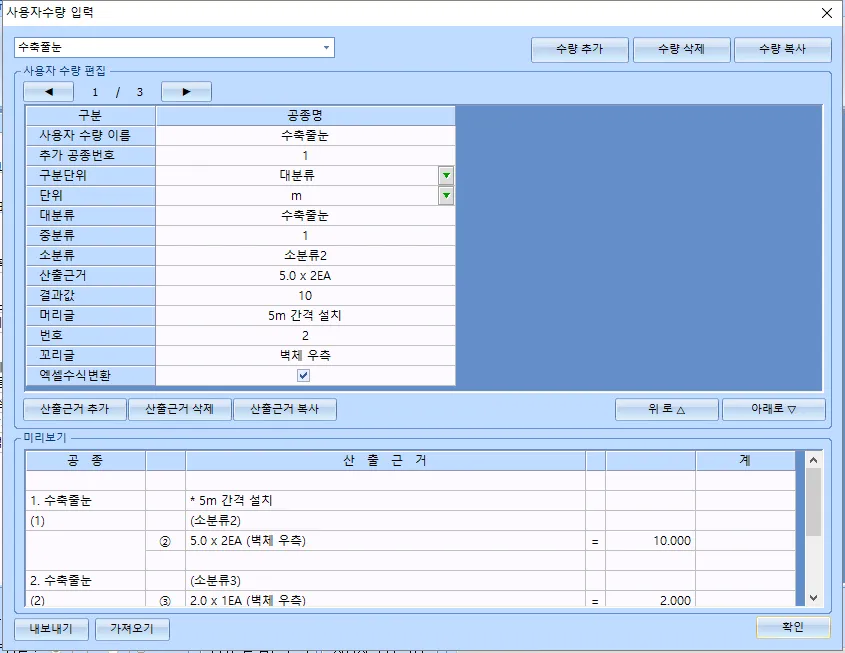

사용자수량에 입력 편집할 수 있는 입력창이 팝업됩니다.

단위수량 선택 : 현재입력중인 사용자수량을 확인하실 수 있으며 다른 사용자수량을 선택하여 편집할 수 있습니다.
수량추가, 수량삭제, 수량복사 : 단위수량 추가/삭제 할 수 있으며 복사는 선택된 단위수량과 동일한 단위수량이 추가됩니다.
사용자수량이름 : 단위수량의 하중명입니다.
추가공종번호 : 공종이 추가되는 경우 집계를 하기위한 구분번호입니다. 사용자수량이 기존 공종에 추가되는 경우는 의미가 없으며 추가되는 공종인 경우는 추가공종번호가 동일한 수량만 합산집계됩니다.
구분단위 : 수량이 집계되는 단위를 선택합니다. 대분류를 선택하면 대분류가 동일한 수량은 합산하여 한가지 수량이 되며 소분류를 선택하면 소분류가 상이한 수량은 각각의 분류로 집계됩니다.
단위 : 수량의 단위를 입력합니다.
대분류, 중분류, 소분류 : 수량구분의 분류명을 입력합니다. 구분단위 선택에 따라 분류별로 집계됩니다.
산출근거 : 수량의 산출근거로 표기되는 항목입니다.
결과값 : 수량으로 적용되는 값을 입력합니다.
머리글 : 산출근거의 상단에 적용되는 설명입니다.
번호 : 산출근거의 번호입니다. 기본값인 "-1"인 경우 번호가 표기되지 않으며 숫자입력시 해당 숫자가 표기됩니다.
꼬리글 : 산출근거의 뒤에 적용되는 설명입니다.
엑셀수식변환 : 산출근거를 엑셀 수식으로 적용하여 결과값에 적용합니다. 수식계산값이 입력된 결과값과 상이할 수 있으므로 간단한 수식인 경우만 적용하여야 하며 필히 수량산출서 출력후 결과값을 확인하여야 합니다.
산출근거 추가, 산출근거 삭제, 산출근거 복사 : 단위수량의 산출근거를 추가/삭제 할 수 있으며 복사는 선택된 산출근거와 동일한 산출근거가 추가됩니다.
위로/아래로 : 첫번째 산출근거를 제외하고 소분류가 동일한 산출근거가 2개 이상인 경우 순서를 변경할 수 있습니다. 미리보기에서 변경되는 사항을 확인하실 수 있습니다.
미리보기 : 입력된 단위수량의 산출근거 표기를 미리 확인할 수 있습니다.
내보내기/가져오기 : 입력한 사용자수량을 파일(ubm)로 내보내기 또는 가져오기 할 수 있습니다. 가져오기시 기존의 사용자수량도 유지되므로 여러개의 사용자수량을 반영하실 수 있으며 필요시에는 수량삭제후 가져오기하여야 합니다.

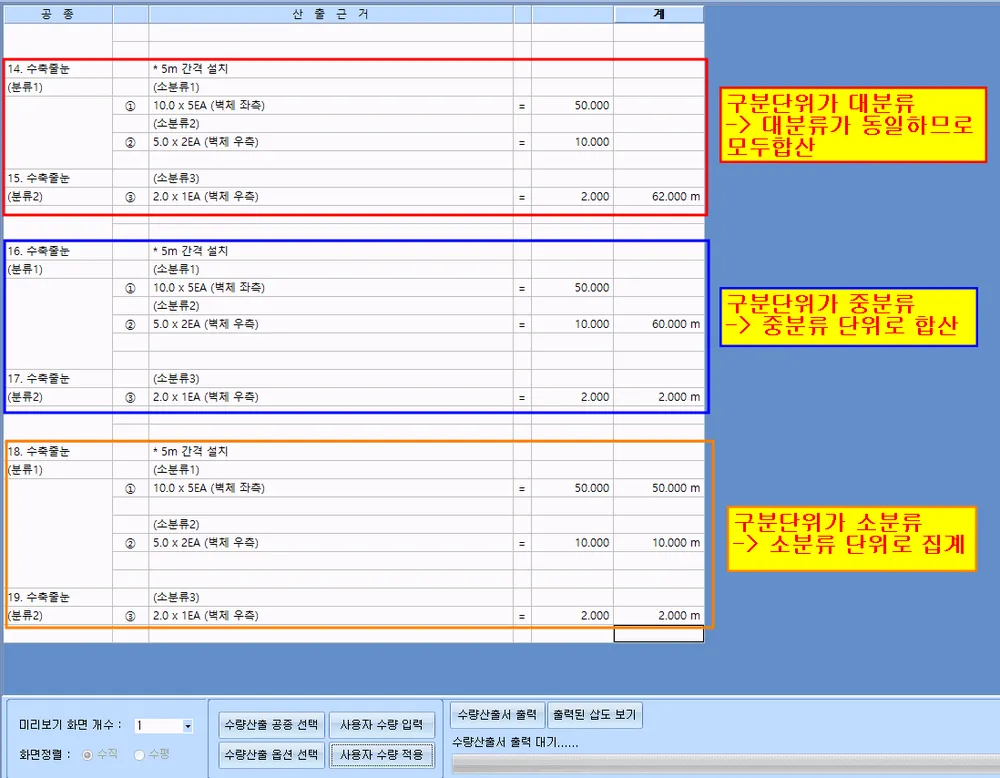

분류선택에 따른 집계

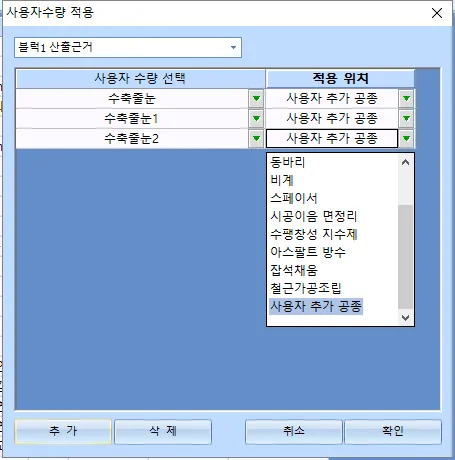

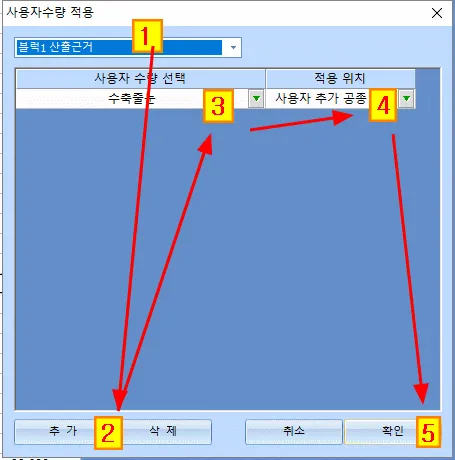

사용자 수량 적용

산출된 수량의 각 산출근거에 작성된 사용자수량을 추가할 수 있습니다. 동일한 수량을 여러위치에 추가할 수도 있으며 추가된 사용자수량은 수량재산출시에도 유지됩니다.

산출근거 선택 : 사용자수량이 적용될 산출근거를 선택합니다.
사용자 수량 선택 : 선택된 산출근거에 적용될 수량으로 작성된 사용자수량중에서 선택합니다.
적용위치 : 사용자수량의 적용위치로서 선택된 산출근거의 공종이 표기되며 선택된 공종에 추가됩니다. 기본값은 최하단에 추가될 수 있도록 "사용자 추가 공종"으로 설정되어 있습니다.
추가/삭제 : 사용자수량을 추가/삭제할 수 있습니다.
취소/확인 : 입력된 사용자하중을 취소 또는 반영할 수 있으며 "확인"클릭시 수량이 재집계됩니다.

사용자수량의 적용은

1 사용자수량 적용에서 적용될 산출근거를 선택

2 [추가]로 사용자수량 추가

3 적용될 사용자수량 선택

4 적용위치 선택

5 확인으로 수량 재집계

순으로 진행

도구

도면 출력을 위한 확인 및 편집과정에서 유용하고 활용할 수 있는 입력툴입니다.

도면 그리기

현재 카테고리의 처음 페이지

현재 카테고리(일반도, 구조도 등)의 첫 번째 페이지로 이동합니다.

이전 카테고리

이전 카테고리의 첫 번째 페이지로 이동합니다.

구조도에서 이 버튼을 클릭하면, 일반도의 첫 번째 페이지로 이동합니다.

이전 페이지

이전 페이지로 이동합니다.

현재 페이지

현재 페이지를 재생성합니다.

다음 페이지

다음 페이지로 이동합니다.

다음 카테고리

다음 카테고리의 첫 번째 페이지로 이동합니다.

일반도에서 이 버튼을 클릭하면, 구조도의 첫 번째 페이지로 이동합니다.

현재 카테고리의 마지막 페이지

현재 카테고리(일반도, 구조도)의 마지막 페이지로 이동합니다.

도면 초기화

현재 도면의 배치 정보를 삭제하고 새로 그립니다. 객체이동 및 정렬이 모두 초기화됩니다.

옵션 수정 등 도면에 변경 사항이 발생했을 경우 강제적으로 도면을 다시 그리는데 사용합니다.

도면 형식 및 선형

Layer

레이어 이름, 문자색, 라인색, 라인종류, 폰트스타일, 크기, 폭, 출력 등의 옵션을 설정할 수 있습니다.

[Default(Rail)]

철도시설공단의 도면을 참조하여 설정한 레이어 값입니다.

[Default(H30)], [Default(H40)]

HCAD 검수 프로그램 Ver3.0 및 4.0을 기본으로 레이어를 설정해 줍니다.

“한국도로공사 도면 표준화(HCAD)”를 기본으로 지원하고 있습니다.

다만 예전에 ARoad2002에서 작업한 파일을 불러올 경우 레이어가 제대로 보이지 않습니다.

재설정과 기본값 또는 철도기본값을 클릭하여 유사한 레이어로 초기화 한 후 변경 작업을 하면 됩니다.

Linetype

Solid Line, Dash Line, Dot Line, Dash-Dot Line, Dash-Dot-Dot Line를 지원합니다.

FontStyle

폰트 스타일은 폰트 스타일 설정에서 설정, 추가된 값을 설정할 수 있습니다.

Size, Width

문자의 크기 와 문자의 폭(장평)을 설정할 수 있습니다.

Show

화면 출력 여부를 설정합니다. 해당 레이어만 출력제외 상태에서 화면에 출력, DXF 파일로 저장할 수 있습니다.

Dimension

치수선 제원 및 치수 문자 형식을 정의할 수 있습니다.

Dimension Style

치수선을 구성하는 각 요소의 길이 등 제원을 설정합니다.

Rebar Marking

철근 마킹의 제원을 설정합니다.

Length : 철근마킹이 표기되는 길이를 설정합니다.

Size : 철근마킹의 글자크기를 설정합니다.

Radius : 철근마킹의 원표시에서 반지름을 설정합니다.

□ Simple Type Marking : 간소화타입의 철근마킹을 적용합니다. 설정시 철근마킹에 CTC와 철근형상의 표기가 추가됩니다.

Arrow Heads

치수선 끝단 형식을 설정합니다. 선택에 따라 4가지 형태가 지원됩니다.

○ Dot

○ Arrow

○ Circle

○ Oblique

Unit

치수의 천단위 숫자 표현 방식입니다.

○ Comma

○ Dot

○ None

Angle

각도치수의 표현 방식입니다.

○ 00˚ 00' 00"

○ 00.0˚

○ 00.000˚

Specification

강재 제원의 표기방법을 설정합니다. AAbutPier에서는 고려되지 않습니다.

Font Style

폰트는 윈도우 지원 폰트, AutoCAD 지원폰트(SHX 폰트) 모두를 지원합니다.

도구 – 프로그램 환경 설정 – 폰트 폴더가 지정되어 있어야 합니다.

Print Line Color

프로그램에서 직접 인쇄 할 경우의 두께를 설정합니다. dxf로 도면작성후 출력하는 경우에는 Plot Style을 적용하므로 고려치 않습니다.

줌

도면 Zoom 및 이동에 관한 명령들이며, 입력화면 또는 도면 위에서(다이얼로그 위에서는 안됨)

마우스 오른쪽 버튼을 클릭하여 사용하실 수 있습니다.

아이콘 및 명령어는 AutoCAD와 동일하며 마우스 휠과 드래그를 이용한 도면뷰 조정도 동일하게 적용할 수 있습니다.

마우스 휠 드래그로 Pan 이동 및 마우스 휠 회전으로 Zoom In/Out 할 수 있습니다.

<Shift> + 마우스 드래그로 Zoom In/Out 할 수 있습니다.

[전체]

화면 전체를 보여줍니다. Zoom All

[윈도우]

원하는 부분만을 선택하여 확대할 수 있습니다. Zoom Window

[이전]

바로 이전 뷰로 돌아갑니다. Zoom Previous

[동적]

선택범위에 해당하는 뷰로 적용합니다. Zoom Dynamic

[확대]

뷰를 확대합니다. Zoom In

[축소]

뷰를 축소합니다. Zoom Out

[실시간]

마우스 드래그에 따라 Zoom In/Out 합니다. Zoom Realtime

[이동]

마우스 드래그에 따라 화면을 이동합니다. Pan

마우스 휠 회전으로 Zoom In/Out 할 수도 있습니다.

<Shift> + 마우스 드래그로 Zoom In/Out 할 수도 있습니다.

[도면 내보내기]

현재 도면뷰에서 표기되는 객체를 파일(DXF, WMF, PDF)로 내보내기 처리합니다.

객체 스냅

Osnap은 도면 또는 입력화면에서 객체나 점 사이의 거리를 측정할 경우에 사용합니다.

CAD와 마찮가지로 사용할 수 있도록 Osnap도중 휠 마우스에 의한 화면 확대, 축소, 이동이 가능합니다.

EndPoint : 시종점

PerPoint : 수직점

Near : 근접점

Node : 절점

MidPoint : 중간점

CrossPoint : 교차점

CenPoint : 중심점

도면 객체 정렬

여러 개의 도면을 정렬할 경우 사용합니다. 제일 나중에 선택한 블록이 기준위치가 됩니다.

한쪽을 기준으로 혹은 배분 방식으로 정렬을 도와줍니다.

객체선택

해당 부분의 도면(객체)을 이동 배치할 수 있습니다.

Ctrl 키를 누른 상태에서 각각의 도면을 클릭하면 여러 객체를 동시에 이동할 수 있 습니다.(Multi-Select)

Ctrl 키를 누른 상태에서 마우스로 드래그(Drag)하여 사각영역을 만들면, 사각형에 포함된 객체가 모두 선택됩니다. 또한 선택된 객체들을 동시에 이동할 수 있습니다. [도면 자동 정렬] 기능과 함께 사용하면 더욱 효율적으로 사용할 수 있습니다.

객체을 선택하는 방법은 다음과 같습니다.

1.객체선택 및 이동버튼 선택

2.화면에서 객체선택(ctrl 클릭하면 다중객체선택가능)

3.객체정렬 옵션이용하여 정렬을 합니다.

좌측 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면을 좌측 기준으로 정렬합니다.

중앙 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면을 중앙 기준으로 정렬합니다.

우측 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면을 우측 기준으로 정렬합니다.

상단 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면을 상단 기준으로 정렬합니다.

수직 중앙 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면을 수직중앙 기준으로 정렬합니다.

하단 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면을 하단 기준으로 정렬합니다.

수평 배분 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면들의 수평간격을 동일하게 정렬합니다.

수직 배분 정렬

맨 나중에 선택한 도면이 기준이 되어 선택된 도면들의 수직간격을 동일하게 정렬합니다.

우측 붙이기 정렬

선택한 순서에 따라 선택된 도면들을 좌측 → 우측으로 붙여서 정렬합니다. 이때 좌측 하단이 기준입니다.

하단 붙이기 정렬

선택한 순서에 따라 선택된 도면들을 상단 → 하단으로 붙여서 정렬합니다. 이때 좌측 하단이 기준입니다.

객체 정렬

현재 페이지의 도면 정렬(배치)된 위치를 기준으로 전체 페이지, 현재 페이지 이후

페이지 등의 조건으로 다른 페이지를 정렬할 수 있습니다.

현재 페이지 이후로만 적용을 설정하면, 현재 페이지 이후로만 정렬합니다.

페이지 증가 수를 입력하면 페이지 증가수 만큼에 해당하는 페이지만 정렬합니다.

예를 들어 현재 페이지가 5 페이지 교각구조도일 때 페이지 증가 수가 2로 설정되어

있다면 7, 9, 11…등이 해당됩니다.

교각구조도의 마지막 페이지까지 현재 페이지의 위치에 의해 정렬됩니다.

정렬 취소

객체의 이동 및 정렬을 취소하고 이전 상태로 돌아갑니다. Undo에 해당하는 기능입니다.

정렬 복구

정렬 취소로 취소된 변경사항을 재실행합니다. Redo에 해당하는 기능입니다.

기타 도구 및 설정

거리 측정

아이콘 클릭 후 길이를 찾고자 하는 두 점을 선택해 주세요.

두점 사이의 시작점 좌표, 종점좌표, 수평ㆍ수직거리, 거리, 방위각 등을 측정합니다.

AutoCAD 처럼 Osnap 기능을 이용하시면 원하는 점을 편리하게 선택할 수 있습니다.

<객체스냅 아이콘>

객체 정보

아이콘 클릭 후 사각형이 나오면 객체를 선택해 주세요.

레이어, 색상 및 기타 선택한 객체의 상세 정보를 보여 줍니다.

노트 추가

각각의 도면 또는 전체 도면에 임의의 노트를 추가합니다.

노트를 삭제하려면 노트 추가를 클릭하고, 해당 노트를 선택한 다음 삭제 버튼을 클릭합니다.

설정

│환경설정│

프로그램 실행파일 위치, 해석 솔버 위치 및 기타 기본 항목들을 세팅하는 옵션입니다.

실행 폴더 [...]

프로그램 실행 파일들이 있는 폴더의 경로를 설정합니다.

작업폴더 [...]

파일 열기 등을 할 때 열리는 기본 폴더 경로로 지정됩니다.

폰트 폴더 [...], SHX 폰트 사용 [▼]

도면에서 사용되는 SHX 폰트를 지정해줍니다.

AutoCAD Font방을 설정해 주세요.

지정된 폰트 폴더에서 직접 읽어서 AutoCAD와 같이 보여주며,

SHX 폰트가 존재하지 않을 경우 윈도우 폰트로 자동 설정됩니다.

+자 커서 각도 (Degree)

+자 커서의 각도를 입력합니다. 방식은 AutoCAD와 동일합니다.

<0 도일 경우> <45 도 일 경우>

+자 커서 길이(%)

+자 커서의 화면상 비율을 입력합니다. 방식은 AutoCAD와 동일합니다.

<100%일 경우> <30%일 경우>

프로그레스 다이얼로그 사용

입력후 내부계산시 진행경과에 따른 프로그레스 다이얼로그 사용여부를 설정합니다.

입력 화면 선형 [▼]

수평으로 회전

입력화면에 표현되는 평면도를 X 축으로 평행하게 회전한 상태(기본값)로 보여줍니다.

회전 안함

회전하지 않은 상태(실제 좌표 표현)로 보여줍니다. 좌표점검, 선형 점검시에 유용합니다.

<수평으로 회전> <회전 안함 –점검용>

[업그레이드 자동체크 ▼]

업그레이드에 대한 검토 주기를 설정 하는 사항입니다.

목록의 항목중 적합한 사항을 선택하시면 됩니다.

최신 업그레이드 내용은 홈페이지의 제품관련 Download에 있는 날짜를 비교하여 참조하시기 바랍니다.

Sap2000 자동실행 경로 [...]

SAP2000 프로그램이 설치되어 있는 경로를 설정합니다. 현재 자동 실행되는 SAP2000은 Ver7.42 입니다.

기본 Editor 설정 [...]

Input 또는 Output 파일을 볼 수 있는 프로그램의 설치 경로를 연결합니다.

자체프로그램인 AEDIT가 기본설정되어 있으며 Note Pad 혹은 기타 Text 편집 프로그램에 연결시킬 수 있습니다.

│상세설정│

□ 입력 경고 메세지 보이기

입력범위에 따른 경고메시지의 표기를 설정합니다.

□ 입력 데이터 수정 적용시 입력그림 자동으로 그림

입력 데이터(높이, 폭 등 입력제원)적용시마다 도면뷰를 갱신하여 다시 그릴지 설정합니다.

□ 자동 저장기능 사용 (5분마다 저장)

자동저장기능을 사용합니다.

파일이 저장돼 있는 상태면 작업폴더에 .bak파일로 백업됩니다.

파일이 저장돼 있지 않다면 설치폴더에 AutoSave.apr로 저장됩니다.

□ 날짜별 백업파일 만들기

파일 오픈시 마지막에 수정된 날짜로 파일명_날짜.bak으로 복사됩니다.

도면 내보내기

현재 도면뷰에서 표기되는 객체를 파일(DXF, WMF, PDF)로 내보내기 처리합니다.

도움말

온라인 도움말을 확인합니다.

이 페이지가 도움이 되었나요?

ATypeDesign — 이 내용을 AI Q&A에 물어보기
