Common sticking points, collected. If yours isn't solved here, ask below.
Last updated
Images, PDF, design files (.stm, .acu, dwg, dxf, …)
- ARcBridgeViews 2,0052017-04-25 23:06
내진해석 제외
Q : 내진해석을 수행하지않고 상시해석만 진행할 수 있나요? A : 강도설계법인 경우 내진해석제외를 지원하고 있습니다. 교량기본설정 - 기초자료설정 - 설계환경의 [내진해석 적용]옵션을 조정하시면 반영됩니다.
Q : 내진해석을 수행하지않고 상시해석만 진행할 수 있나요? A : 강도설계법인 경우 내진해석제외를 지원하고 있습니다. 교량기본설정 - 기초자료설정 - 설계환경의 [내진해석 적용]옵션을 조정하시면 반영됩니다.
- AAbutPierViews 1,8332017-04-20 18:53
교대의 하중조합 설정 방법
Q : 교대의 하중조합에서 [안정검토], [단면검토]의 선택은 무엇인가요? A : 교각과 달리 교대의 경우는 구조물형상과 하중산정에 따라 각 검토별로 주요한 하중조합이 다른 경우가 있습니다. 기본적으로는 모든하중조합에 대해 안정한 것으로 검토를 하여야 할 것이나 모든 하중조합을 성과품으…
Q : 교대의 하중조합에서 [안정검토], [단면검토]의 선택은 무엇인가요? A : 교각과 달리 교대의 경우는 구조물형상과 하중산정에 따라 각 검토별로 주요한 하중조합이 다른 경우가 있습니다. 기본적으로는 모든하중조합에 대해 안정한 것으로 검토를 하여야 할 것이나 모든 하중조합을 성과품으로 작성하게되면 성과품의 출력시간과 출력양이 과다하여 불합리할 것입니다. 때문에 AAbutPier에서는 설계검토를 통해 검토결과를 확인하고 검토가 필요한 조합을 판단하여 성과품을 작성하는 형태를 지원하고자하였습니다. 하중조합에서 설계하중을 선택하고 하중조합을 선택한후 [상세조합초기화]로 극한한계상태, 극단상황한계상태, 사용한계상태의 하중조합을 작성하면 초기값에서는 모든 하중조합을 안정검토, 단면검토에서 고려하는 것으로 적용됩니다. 하중조합, 단면도제원 및 기초부설정(말뚝기초) 등에서 설계검토시 비고에서 각 검토에서 가장 불리한 조합을 표시하고 있으며 각 한계상태의 하중조합에서 [권고안]시에는 이를 기준으로 불리한 조합을 자동으로 선택하도록 하고 있으나 모든 단계의 조건을 검토하는 것은 아니므로 설계자의 판단이 필요합니다. 말뚝기초인 경우 검토조합수에 따라 출력시간 및 출력량이 크게 증가할 수 있으므로 모든 하중조합을 검토하는 것으로 설정하셨다면 계산서 출력시 상당한 시간이 소요될 수 있으니 이 점 참고하시기 바라며 부득이하게 모든하중조합을 적용하여 말뚝계산을 진행할 경우 계산서 출력에서 말뚝검토에 해당하는 삽도를 제외하여 출력시간을 단축할 수 있도록 계산서 출력 옵션에서 [말뚝 변형곡선도 및 휨모멘트도 삽도 포함]을 지원하므로 필요시 해제하여 출력을 진행하실 수 있습니다.
- AAbutPier계산 › 내진Views 1,0162017-04-19 20:24
내진해석시 END OFFSET LENGTHS TO 99% OF THE LENGTH OF ELEMENT 경고가 뜹니다.
Q : 내진해석시 경고 메시지가 발생하고 있습니다. A : 발생하는 메시지는 강역설정에 대한 부분인데요. sap2000에서는 부재에 강역이 99%이상 적용될 경우 경고메시지를 호출하고 있습니다. 내진해석 설계환경에서 [교각 기둥 프레임 분할]로 강역에 해당되는 위치에서 부재가 분할되어 …
Q : 내진해석시 경고 메시지가 발생하고 있습니다. A : 발생하는 메시지는 강역설정에 대한 부분인데요. sap2000에서는 부재에 강역이 99%이상 적용될 경우 경고메시지를 호출하고 있습니다. 내진해석 설계환경에서 [교각 기둥 프레임 분할]로 강역에 해당되는 위치에서 부재가 분할되어 발생하는 메시지로 해석결과에는 큰 영향이 없는 것으로 알고 있습니다.
- AAbutPier계산Views 4,0482017-04-11 23:19
말뚝두부보강 검토시 C,S 값에 대한 식
말뚝두부보강 검토시 C,S 값에 대한 식은 도로교 설계기준에 RG표를 이용하여 적용할 수 있는 것으로 되어 있으며, RG Table은 컴퓨터를 사용하여 계산할 수 없던 시절에 허용응력 설계법으로 철근과 콘크리트의 응력을 쉽게 구할 수 있도록 편리하게 이용할 수 있는 그래프를 모아 일본에…
말뚝두부보강 검토시 C,S 값에 대한 식은 도로교 설계기준에 RG표를 이용하여 적용할 수 있는 것으로 되어 있으며, RG Table은 컴퓨터를 사용하여 계산할 수 없던 시절에 허용응력 설계법으로 철근과 콘크리트의 응력을 쉽게 구할 수 있도록 편리하게 이용할 수 있는 그래프를 모아 일본에서 만든 책입니다. 계산서에 적용된 식은 이 그래프를 식으로 바꿔 놓은 것입니다. 첨부의 책자( 철근콘크리트의 새로운 계산도표) 에서 확인하실 수 있습니다. - AAbutPierViews 5912017-03-24 23:23
게시판 글쓰기시 오류가 발생하는 경우
Q : Q&A에 문의글을 올리려는데 내용을 쓸 수 없습니다. A : 사용하시는 인터넷 브라우져에 따라 글작성시 오류가 발생하는 경우가 있는데요. 현재 주로 사용하시는 Google Chrome과 Internet Explore의 최신버전인 경우는 정상 적용이 가능하며 이전 버전에서도 대부분…
Q : Q&A에 문의글을 올리려는데 내용을 쓸 수 없습니다. A : 사용하시는 인터넷 브라우져에 따라 글작성시 오류가 발생하는 경우가 있는데요. 현재 주로 사용하시는 Google Chrome과 Internet Explore의 최신버전인 경우는 정상 적용이 가능하며 이전 버전에서도 대부분 가능하나 아주오래된 버전에서는 오류가 발생할 수 있습니다. 이 경우는 브라우져를 업데이트하시면 해결이 가능하며 간혹 최신버전의 Internet Explore임에도 오류가 발생하는 경우가 있습니다. 이는 최신버전의 브라우져를 사용중이나 Add-on프로그램 등 다른이유로 내부에서는 이전버전의 브라우져로 실행되고 있는 것입니다. Internet Explore의 경우 첨부와 같이 톱니모양 설정에서 [F12 개발자 도구]를 선택하여 에뮬레이션 탭의 버전설정을 변경해주시면 됩니다. 10이상으로 설정하시면 정상적으로 표기될 것입니다.
- AAbutPier입력 › 교대입력Views 2,0192017-03-09 20:30
접속슬래브 2016 도로공사 표준도 타입 사보강 지원
Q : 사각이 있는 접속슬래브를 사보강형태로 배근이 가능한가요? A : 2016년 변경된 도로공사 표준도에 따라 사보강 형태의 접속슬래브 배근을 지원합니다. 접속슬래브 배근에서 사보강배근을 [적용]하시고 좌측배치, 우측배치에 표준CTC기준으로 사보강구간수를 입력하시면 그에따라 사보강과 …
Q : 사각이 있는 접속슬래브를 사보강형태로 배근이 가능한가요? A : 2016년 변경된 도로공사 표준도에 따라 사보강 형태의 접속슬래브 배근을 지원합니다. 접속슬래브 배근에서 사보강배근을 [적용]하시고 좌측배치, 우측배치에 표준CTC기준으로 사보강구간수를 입력하시면 그에따라 사보강과 직구간 배근이 적용됩니다. 다만 계산에서의 설계지간은 변경되지 않으며 기존 계산과 동일하게 적용하고 있습니다. 옵션반영과 같이 기존 상면, 하면의 CTC를 각각 입력하였던 것을 표준CTC를 입력하여 하면은 표준CTC/2의 간격으로 배근토록 하였으며 [하면철근 표준CTC 적용] 옵션으로 상하면의 간격을 동일하게 적용할 수 있도록 하였습니다. 또한 표준도 반영에 따라 받침슬래브의 도면, 수량을 지원하며 접속슬래브 입력에서 체크하여 적용하실 수 있습니다.
- AAbutPier계산 › 교각Views 9962017-02-24 01:15
마이다스로 해석후 anl파일을 작성하였으나 output 을 불러들여지지 않습니다.
Q : 마이다스로 해석후 anl파일을 작성하였으나 output 을 불러들여지지 않습니다. A : anl파일을 로드되지 않는 경우는 anl파일이 정상적으로 작성되지 않았을 경우가 있습니다. anl파일은 마이다스에서 출력되는 text output파일이나 첨부그림처럼 메모장 등 text 뷰어…
Q : 마이다스로 해석후 anl파일을 작성하였으나 output 을 불러들여지지 않습니다. A : anl파일을 로드되지 않는 경우는 anl파일이 정상적으로 작성되지 않았을 경우가 있습니다. anl파일은 마이다스에서 출력되는 text output파일이나 첨부그림처럼 메모장 등 text 뷰어로 정상적인 오픈이 불가한 경우가 있습니다. 이는 Civil 2016(v1.4)에서 anl파일 출력시 text로 출력되지 않는 문제가 있는 것으로 파악하고 있으며 현재 수정이 완료되어 패치가 되었으나 자동으로 업데이트되지는 않는 것으로 알고있습니다. Midas로 문의하시어 수정패치를 받아보시기 바랍니다.
- AAbutPier도면 › 교대구조도Views 1,0022017-01-13 23:41
구조도 표기 설정
Q : 교대 정면도나 기초평면도에서 철근이 전체 표기되지 않아 확인이 어렵습니다. A : 교대 구조도는 전면/배면, 상면/하면을 구조물 일부범위를 절단하여 표기하고 있습니다. 일반적으로는 충분한 표현이 되나 구조물 사이즈가 작거나 사각이 적용되는 등 절단하여 표기하였을 경우 도면에 표기…
Q : 교대 정면도나 기초평면도에서 철근이 전체 표기되지 않아 확인이 어렵습니다. A : 교대 구조도는 전면/배면, 상면/하면을 구조물 일부범위를 절단하여 표기하고 있습니다. 일반적으로는 충분한 표현이 되나 구조물 사이즈가 작거나 사각이 적용되는 등 절단하여 표기하였을 경우 도면에 표기되는 정보가 부족할 수 있습니다. 도면환경설정에서는 도면 표기에 대한 다양한 설정을 할 수 있으며 각 상세의 표기와 분리/전체표기를 선택하여 도면을 작성하실 수 있습니다.
- Views 2,5572016-12-07 02:26
부재의 축선 연결

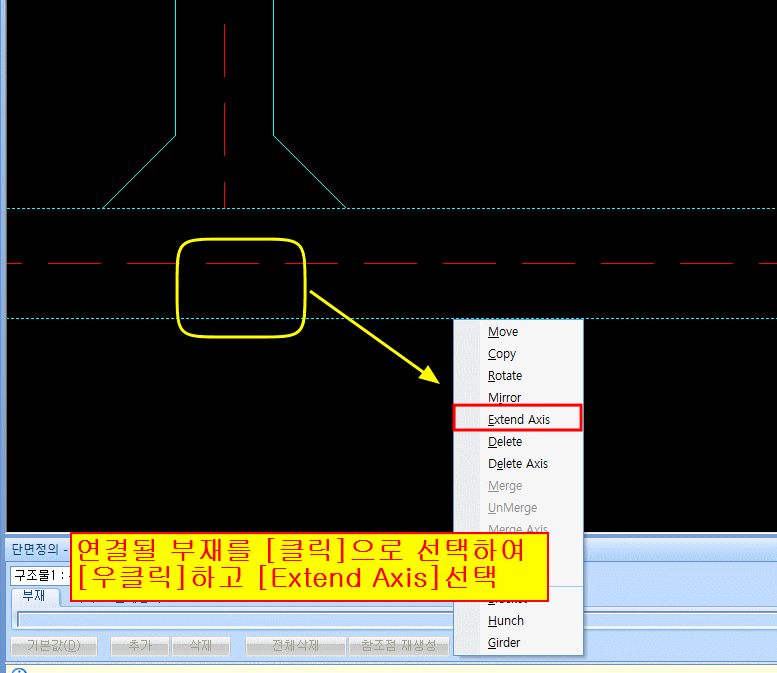

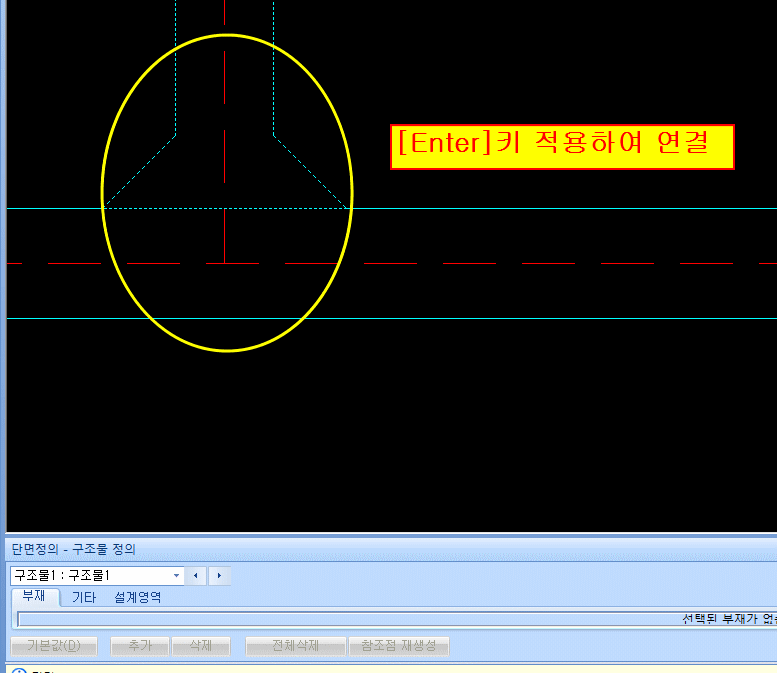

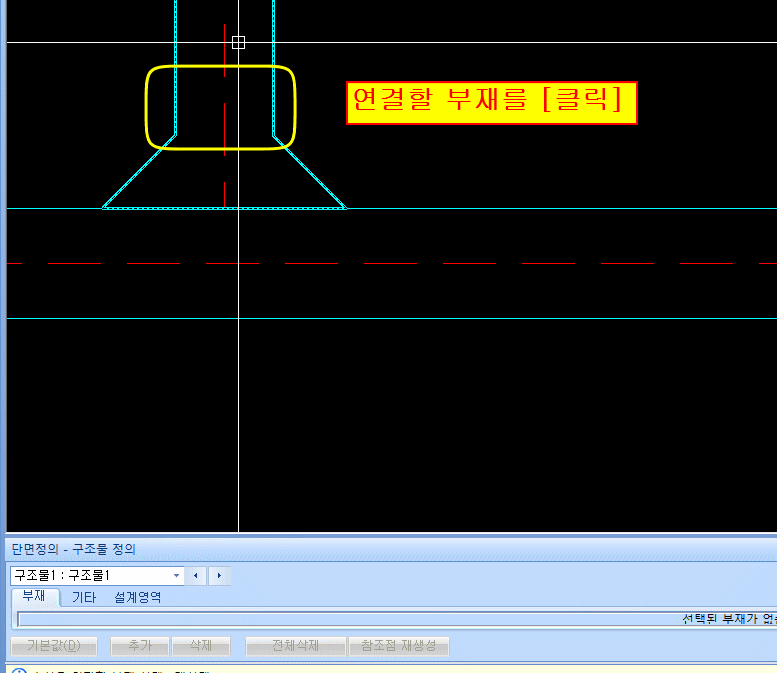

부재의 축선 연결시 다음 순서에 따라 적용할 수 있습니다. 연결될 부재를 [클릭]으로 선택하여 [우클릭]하고 [Extend Axis]선택 연결할 부재를 [클릭]후 [Enter]키 적용
부재의 축선 연결시 다음 순서에 따라 적용할 수 있습니다. 연결될 부재를 [클릭]으로 선택하여 [우클릭]하고 [Extend Axis]선택 연결할 부재를 [클릭]후 [Enter]키 적용
- ARcBridgeViews 1,4982016-09-09 02:01
마이다스를 이용한 해석시 단일모드 인풋에 오류가 있다고 나옵니다.
Q : 마이다스를 이용한 해석시 단일모드 MCT 인풋에 오류가 있다고 나오고 인풋파일을 확인하면 하중에 오류가 있습니다. A : 단일모드해석은 단위하중재하후 이에 대한 최대변위값으로 하중을 재산정하는데 단위하중에서의 변위가 작아 0으로 입력된 것으로 보입니다. 마이다스 설정에서 변위 출…
Q : 마이다스를 이용한 해석시 단일모드 MCT 인풋에 오류가 있다고 나오고 인풋파일을 확인하면 하중에 오류가 있습니다. A : 단일모드해석은 단위하중재하후 이에 대한 최대변위값으로 하중을 재산정하는데 단위하중에서의 변위가 작아 0으로 입력된 것으로 보입니다. 마이다스 설정에서 변위 출력에 대한 부분을 지수형태로 바꿔주시면 단일모드가 정상적으로 생성되며 마이다스에서 import됩니다. Midas 버전별로 설정위치 및 방법은 상이할 수 있습니다.
- AAbutPier입력 › 교각입력Views 1,0862016-08-11 05:02
하향구배일 경우 형하공간 400이 유지되지 않습니다.
Q : 형하공간이 400mm보다 작게 적용되고 있습니다. 어떻게 조정할 수 있나요? A : 전열과 후열모두 형하공간 기준높이를 유지할 수 있도록 두부보상단 EL산정의 기준을 전열, 후열 또는 종단경사에 따라 낮은 위치로 선택할 수 있습니다. 교각 설계환경 - 설계조건 - 교좌장치 - 교…
Q : 형하공간이 400mm보다 작게 적용되고 있습니다. 어떻게 조정할 수 있나요? A : 전열과 후열모두 형하공간 기준높이를 유지할 수 있도록 두부보상단 EL산정의 기준을 전열, 후열 또는 종단경사에 따라 낮은 위치로 선택할 수 있습니다. 교각 설계환경 - 설계조건 - 교좌장치 - 교좌면 형하공간 기준높이 - [기준높이 적용위치]를 선택후 단면도 제원 - 단차에서 [권고안]으로 EL 및 단차높이를 재산정하시기 바랍니다.
- ACulvert입력 › 구조계산 › 2DFrame해석Views 5,3142016-07-29 01:24
Sap 자동실행시 sapre.exe가 없다고 뜨는 경우 대처방법
Q) Sap 자동실행시 sapre.exe가 없다고 뜨는 경우 대처방법 A) sap이 설치되어있는 폴더에 압축푸시면 됩니다. 자동실행 파일(sapre.exe등)을 첨부합니다.
Q) Sap 자동실행시 sapre.exe가 없다고 뜨는 경우 대처방법 A) sap이 설치되어있는 폴더에 압축푸시면 됩니다. 자동실행 파일(sapre.exe등)을 첨부합니다. - RcGhostDesignViews 1,8462016-07-28 19:12
윈도우10 업그레이드 후 실행이 안될시 해결방안
Q . 윈도우10 업그레이드 후 실행이안됩니다. A. 라이센스 락드라이브를 재 설치후(아래 첨부파일) 다시 구동해보시기바랍니다. 아래 압축파일 해제하셔 .bat 실행파일을 실행하면 자동적으로 설치가되며 complete 가 나오면 정상적으로 설치가 된것입니다. 위와같이 재설치해서 실행하셔…
Q . 윈도우10 업그레이드 후 실행이안됩니다. A. 라이센스 락드라이브를 재 설치후(아래 첨부파일) 다시 구동해보시기바랍니다. 아래 압축파일 해제하셔 .bat 실행파일을 실행하면 자동적으로 설치가되며 complete 가 나오면 정상적으로 설치가 된것입니다. 위와같이 재설치해서 실행하셔도 안되실경우 영업부 ([전화]) 전화주시기바랍니다. - ARcBridge교량기본설정 › 교량형식및제원설정Views 1,6962016-07-18 23:33
BOX형 지중라멘 적용여부
Q : BOX형라멘일 경우 문형라멘과 다르게 지중라멘이 비활성화되어 있습니다. A : BOX형의 RC구조물은 ACulvert로 설계하도록 지원하였으나 교량형태의 BOX구조물 지원에 대한 요구로 ARcBridge에서 BOX형교량을 설계할 수 있도록 형식을 추가 지원하였습니다. 교량의 적용…
Q : BOX형라멘일 경우 문형라멘과 다르게 지중라멘이 비활성화되어 있습니다. A : BOX형의 RC구조물은 ACulvert로 설계하도록 지원하였으나 교량형태의 BOX구조물 지원에 대한 요구로 ARcBridge에서 BOX형교량을 설계할 수 있도록 형식을 추가 지원하였습니다. 교량의 적용으로서 도로의 선형에 따른 종단선형, 횡단선형(편경사)을 적용함에 따라 시종점 벽체의 별도 높이 적용, 좌우높이의 상이한 적용, 평면선형의 곡선, 클로소이드 적용이 가능하며 ARcBridge에서 적용가능하였던 도로횡단, 지점사각, 가각 및 확폭의 반영이 가능하기 때문에 현황에 맞는 교량의 설계에 적합할 수 있습니다. 다만 ARcBridge BOX형라멘의 경우 도로의 선형에 따른 구조물 적용을 위하여 기획, 개발된 형식으로서 선형을 적용하지 않는 지중구조물로는 지원을 하지 않고 있습니다. 지중구조물인 경우는 ACulvert를 통한 설계를 적용하시는 것이 원하시는 성과품을 작성하시는 좀 더 빠르고 원할한 방법일 것입니다. - AAbutPier계산 › 교대 › 날계벽설계Views 2,0432016-06-24 23:11
날개벽 Plate해석을 위한 설정
Q : 날개벽 Plate해석시 관용해석이나 다른 날개벽에 비해 단면력의 차이가 발생합니다. A : 날개벽 Plate해석의 경우 날개벽의 제원에 따라 Mesh를 작성하고 해석을 진행하기 때문에 날개벽의 형상, 배면헌치 등 구속조건이 적용된 형태, Mesh의 사이즈 등에 따라 그 해석결과가…
Q : 날개벽 Plate해석시 관용해석이나 다른 날개벽에 비해 단면력의 차이가 발생합니다. A : 날개벽 Plate해석의 경우 날개벽의 제원에 따라 Mesh를 작성하고 해석을 진행하기 때문에 날개벽의 형상, 배면헌치 등 구속조건이 적용된 형태, Mesh의 사이즈 등에 따라 그 해석결과가 조금씩 상이할 수 있습니다. 때문에 수작업으로 모델링을 하는 판해석의 경우 일반적으로는 해석결과에 대한 기술적 판단을 통해 검토단면력을 결정하시는 것으로 알고 있습니다. 그러나 프로그램에서는 그러한 기술적 판단을 고려하기 쉽지 않기에 날개벽 해석결과를 적용하기위한 몇가지 옵션을 제공하고 있습니다. 날개벽 Plate해석을 적용하기위해서는 설계선택사항에서 날개벽해석방법을 설정하여야 하며 하단의 날개벽 해석결과 적용 옵션에서는 [부재 각 절점 최대값] 과 [부재 각 절점 평균값]을 선택할 수 있으며 이는 부재력 적용기준을 절점으로 할지 부재로 할 지의 옵션입니다. 해석결과 적용 부재수는 최대 작용력으로만 검토할지 아니면 최대 몇개의 부재단면력을 집계하여 그 평균값을 검토 부재력으로 할지의 옵션입니다. 날개벽 Plate해석에서는 Mesh분할크기를 설정하실 수 있으며 여기서 설정된 길이를 기준으로 Mesh를 분할합니다. 또한 [계산결과 보기]에서 [3D해석결과 사용자 입력]을 체크하시면 각 단면의 단면력을 사용자 입력하실 수 있습니다.
- AAbutPier계산 › 교각Views 1,8972016-06-23 18:34
단일현장타설말뚝의 수평방향 스프링에 회전스프링계수 적용
Q : 단일현장타설말뚝 적용시 Spring이 프로그램 입력과 계산서 출력에서 상이합니다. A : 말뚝선단을 제외한 수평스프링에서의 회전강성 적용은 옵션을 설계자에 따라 다른의견을 말씀하시고 있어 옵션으로 적용하고 있는 사항입니다. 기초부 설정 - 기초지반설정의 [수평방향 스프링에 회전스…
Q : 단일현장타설말뚝 적용시 Spring이 프로그램 입력과 계산서 출력에서 상이합니다. A : 말뚝선단을 제외한 수평스프링에서의 회전강성 적용은 옵션을 설계자에 따라 다른의견을 말씀하시고 있어 옵션으로 적용하고 있는 사항입니다. 기초부 설정 - 기초지반설정의 [수평방향 스프링에 회전스프링계수 적용] 옵션에 따라 적용됩니다. 다만 프로그램 Frame 해석의 [Spring값 사용자 편집]에서는 옵션과 무관하게 회전스프링계수를 모두 표기하고 있습니다.
- AAbutPierViews 5,1572016-06-14 02:00
윈도우7 사용 프래임 해석시 에러 발생
Q : 64비트 컴터에 윈도우7 사용 프래임 해석시 MEMORY 관련 에러가 발생합니다. A : sap2000 7버전의 경우 32비트프로그램으로 64비트로는 실행되지 않습니다. 해당경우에는 첨부그림처럼 xp모드로 실행되도록 호환성을 설정하시기 바랍니다. sap2000.exe, sapgo…
Q : 64비트 컴터에 윈도우7 사용 프래임 해석시 MEMORY 관련 에러가 발생합니다. A : sap2000 7버전의 경우 32비트프로그램으로 64비트로는 실행되지 않습니다. 해당경우에는 첨부그림처럼 xp모드로 실행되도록 호환성을 설정하시기 바랍니다. sap2000.exe, sapgo.exe, sapre.exe 등 sap실행폴더의 모든 실행파일(exe)에 대해 적용하셔야 합니다.
- ACulvert계산Views 1,9322016-04-15 18:18
계산서 출력 오류
계산서 출력중 오류 메시지 발생시 1. Aupdate 통하여 culvert 최신버전 확인 바랍니다. 2. 계산서 출력시 엑셀을 전체 종료후 실행하여 보시기 바랍니다. 3. 2개의 버전 이상의 엑셀이 설치되어 있는지 확인 바랍니다. 4. 제어판 > 모든 제어판 항목 > 사용자계정 > 사용…
계산서 출력중 오류 메시지 발생시 1. Aupdate 통하여 culvert 최신버전 확인 바랍니다. 2. 계산서 출력시 엑셀을 전체 종료후 실행하여 보시기 바랍니다. 3. 2개의 버전 이상의 엑셀이 설치되어 있는지 확인 바랍니다. 4. 제어판 > 모든 제어판 항목 > 사용자계정 > 사용자계정컨트롤설정변경을 알리지 않음으로 설정 5. 컬버트 실행파일에서 마우스 우측버튼 이용하여 속성으로 들어간 후 호환성텝에서 이프로그램을 실행할 모드 : windows xp (서비스팩2) 관리자 권한으로 이프로그램 실행 체크 위의 4가지 항목 확인후 계산서 출력을 다시 실행하여 보시기 바랍니다. 감사합니다.
- APlateViews 2,3372016-04-06 18:30
슬래브에서 강연선을 제외하고 싶습니다.
Q :" ps강연선이 배치되지 않는 바닥판을 검토 하고 싶습니다. 어디서 ps강연선을 삭제해야 하나요? A : 슬래브제원에서 [강선배치]의 체크표시를 클릭하여 X 표시로 변경하시면 강선이 제외됩니다.
Q :" ps강연선이 배치되지 않는 바닥판을 검토 하고 싶습니다. 어디서 ps강연선을 삭제해야 하나요? A : 슬래브제원에서 [강선배치]의 체크표시를 클릭하여 X 표시로 변경하시면 강선이 제외됩니다.
- AAbutPier계산 › 교각Views 6492016-03-18 19:29
sap해석시 경고메시지가 발생합니다.
Q : 교각 프레임해석시 경고메시지가 발생합니다. 어떤 내용의 메시지 인가요? A : RD는 부재내의 하중위치를 지정하는 항으로 -값이 적용된 것은 부재 바깥에 하중이 재하되어 정상적인 하중재하가 되지 않았을 경우 발생하는 경고메시지 입니다. 하중설정에 따라 구조물 바깥에 하중위치가 결…
Q : 교각 프레임해석시 경고메시지가 발생합니다. 어떤 내용의 메시지 인가요? A : RD는 부재내의 하중위치를 지정하는 항으로 -값이 적용된 것은 부재 바깥에 하중이 재하되어 정상적인 하중재하가 되지 않았을 경우 발생하는 경고메시지 입니다. 하중설정에 따라 구조물 바깥에 하중위치가 결정되는 경우가 발생하는데요. sap경고메시지에 표기된 input line에 따라 해당하중을 확인하여 설정 변경하여 주시면 됩니다.
