- ACulvertViews 1,0282010-10-08 00:07
지하차도 종단제원과 횡단의 관계
종단제원의 수치와 횡단에 대해서 혼돈이 있어서 올려드립니다. EL에 관련된 부분은 종단제원에서 일괄처리되면,단면제원과 횡단제원에서는 종단제원에서 결정된 EL외의 세부사항을 수정하는 단계입니다. 예를 들어(Utype구간) 1.종단제원의 좌측벽체 EL-종점높이=기초상단 EL이 됩니다. (7…
종단제원의 수치와 횡단에 대해서 혼돈이 있어서 올려드립니다. EL에 관련된 부분은 종단제원에서 일괄처리되면,단면제원과 횡단제원에서는 종단제원에서 결정된 EL외의 세부사항을 수정하는 단계입니다. 예를 들어(Utype구간) 1.종단제원의 좌측벽체 EL-종점높이=기초상단 EL이 됩니다. (78.901-2.618=76.283) 2.계획고는 횡단상 선형중심위치의 포장상단을 의미합니다.(76.778) - ACulvertASolverViews 1,2682010-09-18 01:35
ACulvert에 내장된 ASolver에 대한 검증 보고서 입니다.
안녕하세요 한길 아이티에 [이름] 부장입니다. 저희 한길 ACulvert에 내장되어 있는 Asolver에 대한 검증 문서를 작성하여 올리도록 하겠습니다. 이번 두번째 검증 보고서는 현재 컬버트에서 사용되고 있는 Spring에 대한 검증 문서입니다. Spring에서 활하중이 상재하중일때에…
안녕하세요 한길 아이티에 [이름] 부장입니다. 저희 한길 ACulvert에 내장되어 있는 Asolver에 대한 검증 문서를 작성하여 올리도록 하겠습니다. 이번 두번째 검증 보고서는 현재 컬버트에서 사용되고 있는 Spring에 대한 검증 문서입니다. Spring에서 활하중이 상재하중일때에 대한 검증입니다. 이동하중에 대한 검증은 다음번 검증문서에서 다루도록 하겠습니다. 첨부 파일 리스트 검증문서 : 검증용2.ppt 검증ACulvert2010 파일 : 1_BOX형.acu, 1_BOX형(M).acu, 1_BOX형(A).acu 해당 해석 프로그램에 대한 Output 파일 : 합계(S).xlsx, 합계(M).xlsx, 합계(A).xlsx 전체 단면력 정리 Output 파일 : 단면력정리.xlsx Input/Output 파일은 : Input/Output 폴더에 있습니다. - ACulvert계산Views 1,5902010-09-07 23:19
절점부검토시 R값산정 근거

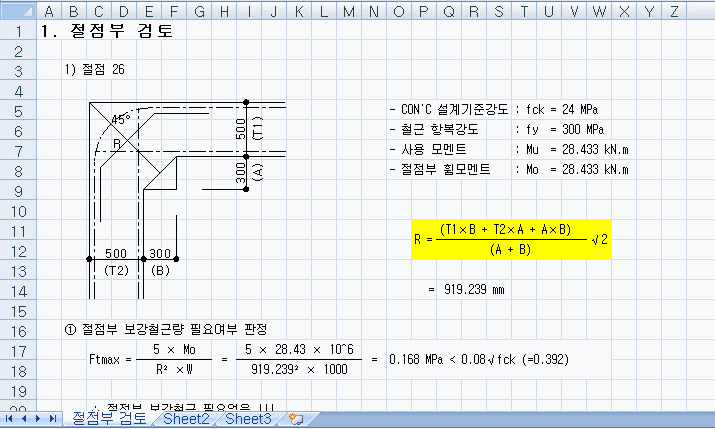

절점부검토시 R값산정 근거는 다음과 같습니다. 도로설계편람(III)2001년도,507-118를 참조하여 산식이 적용되고 있습니다.
- ACulvertASolver › 검증데이타Views 1,0362010-09-06 18:58
ACulvert에 내장된 ASolver에 대한 검증 보고서 입니다.
안녕하세요 한길 아이티에 [이름] 부장입니다. 저희 한길 ACulvert에 내장되어 있는 ASolver에 대한 검증 문서를 작성하여 올리도록 하겠습니다. 첫번째 검증 보고서는 현재 컬버트에서 주로 사용되고 있는 NLLink에 대한 검증 문서 입니다. 검증은 Static Displacem…
안녕하세요 한길 아이티에 [이름] 부장입니다. 저희 한길 ACulvert에 내장되어 있는 ASolver에 대한 검증 문서를 작성하여 올리도록 하겠습니다. 첫번째 검증 보고서는 현재 컬버트에서 주로 사용되고 있는 NLLink에 대한 검증 문서 입니다. 검증은 Static Displacement를 중점으로 검토를 진행하였습니다. 검증 문서는 검증용1.ppt 문서를 보시면 됩니다. 추가로 올린 파일 리스트 검증용1.xlsx : Sap, Asolver, 수계산 검증에 대한 output 정리 검증용1.pdf : 수계산 검증 문서 검증용1.s2k : 수계산과 같은 조건에서의 모델링 (Sap V7.42) 검증용1.dat : 수계산과 같은 조건에서의 모델링 (ASolver) 검증용1.sns : 수계산과 같은 조건에서의 output (ASolver) - ACulvert계산Views 9792010-07-19 23:12
단면검토시 유효단면산정(1:3)
1:3에 대한 자료는 도로교,철도교에 명시되어 있지만 모호하게 되어있어 다음자료를 근거로 프로그램에 적용하고 있습니다.. 철도설계편람(토목편)VIIII지하구조물-8-24 도로암거표준도2008 구조계산도 저희프로그램과 동일하게 적용되어 있습니다.
1:3에 대한 자료는 도로교,철도교에 명시되어 있지만 모호하게 되어있어 다음자료를 근거로 프로그램에 적용하고 있습니다.. 철도설계편람(토목편)VIIII지하구조물-8-24 도로암거표준도2008 구조계산도 저희프로그램과 동일하게 적용되어 있습니다. - ACulvertViews 1,0172010-07-02 19:47
접속슬래브 받침부검토시 주인장철근의 적용철근 수정방법

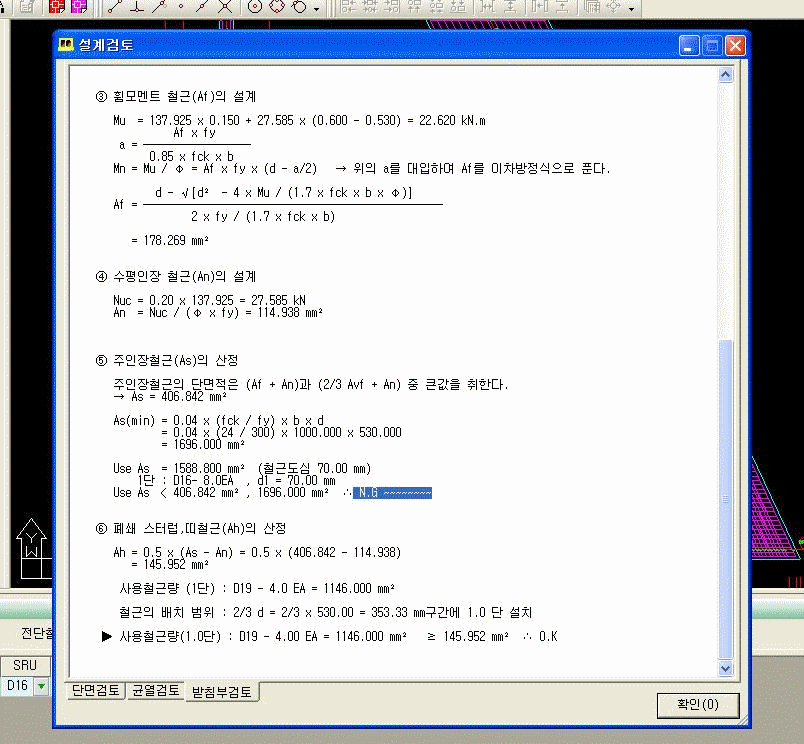

접속슬래브 받침부검토는 암거본체의 브라켓으로 연결되는 부분이므로 브라켓철근의 사용철근량을 수정해야 합니다.
- ACulvertViews 7832010-06-21 18:38
주철근 2사이클 권고안시 철근길이설정
주철근 2사이클 권고안시 철근길이설정은 첨부그림과 같이 내측지간의 1/4+정착장만큼 설정되도록 되어있습니다. 모멘트를 고려한 길이설정은 현재 지원하고 있지 않습니다.
주철근 2사이클 권고안시 철근길이설정은 첨부그림과 같이 내측지간의 1/4+정착장만큼 설정되도록 되어있습니다. 모멘트를 고려한 길이설정은 현재 지원하고 있지 않습니다.
- ACulvertViews 1,6422010-06-04 18:34
절점부 보강철근 판정시 인장응력 ft선택

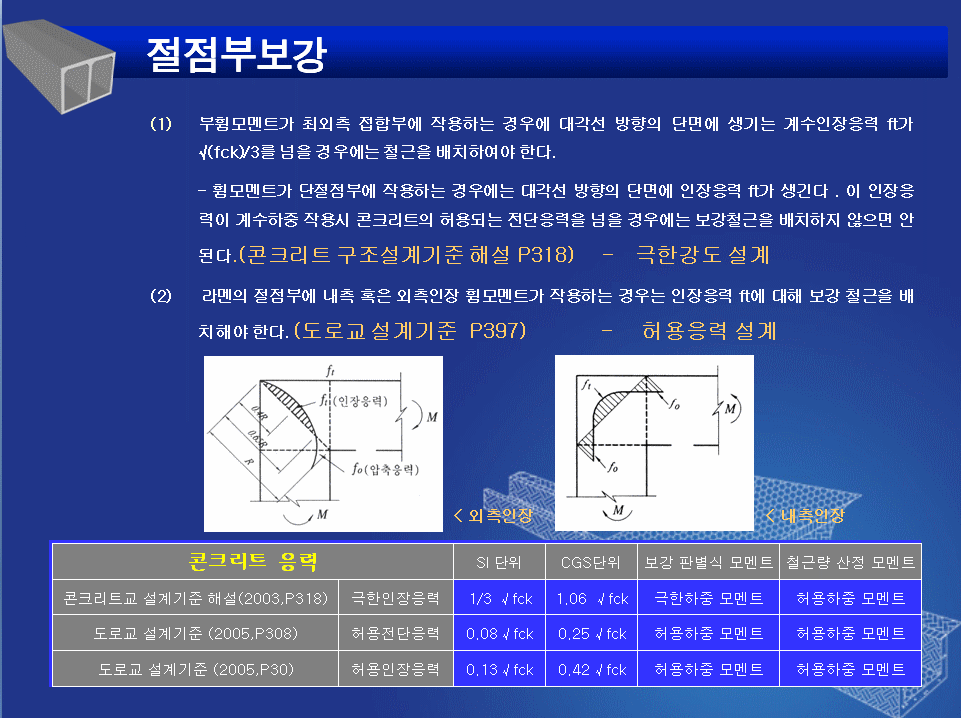

절점부 보강철근 판정시 인장응력 ft선택은 옵션으로 식을 사용자가 설정하도록 되어있습니다. 각기준에 제시된 식이 상이하므로 프로그램에서는 첨부그림과 같이 식에 대한 설정옵션을 지원하고 있습니다.
절점부 보강철근 판정시 인장응력 ft선택은 옵션으로 식을 사용자가 설정하도록 되어있습니다. 각기준에 제시된 식이 상이하므로 프로그램에서는 첨부그림과 같이 식에 대한 설정옵션을 지원하고 있습니다.
- ACulvertViews 1,2222010-05-24 23:20

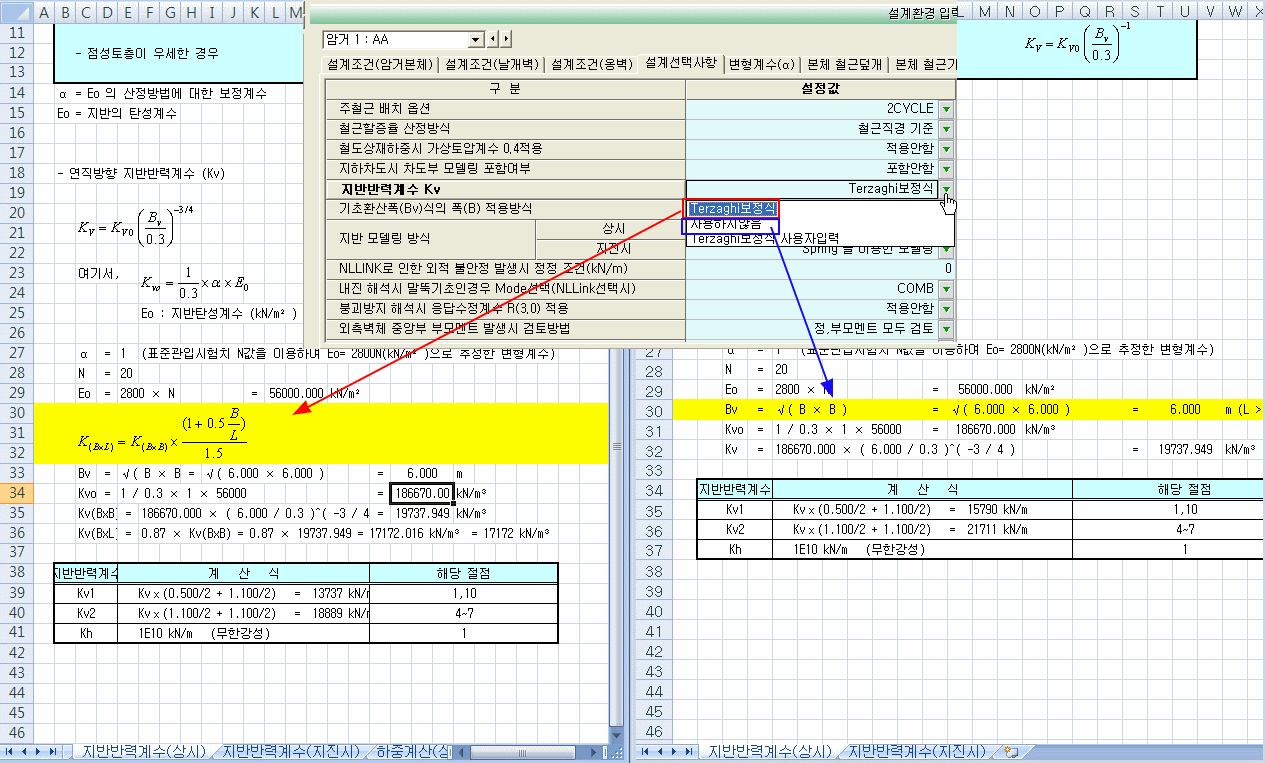

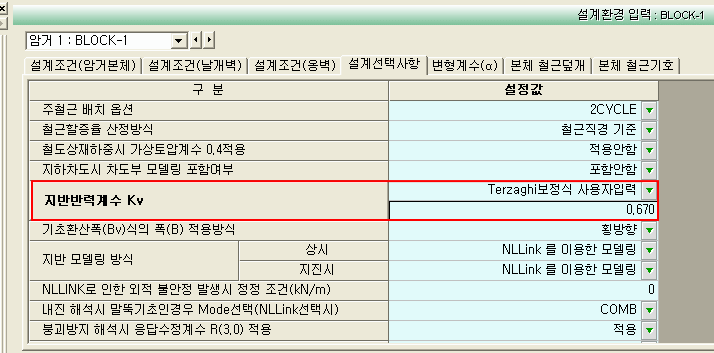

연직지반반력계수 Kv=0.67Kv(BxB)적용방법
지반반력계수 Kv 선택항목중 Terzaghi보정식에서 도로설계편람 2권 P408-23에 근거한 종방향 연속 구조물의 연직지반반력계수 Kv= 0.67Kv (BxB)을 적용하는 방법은 첨부그림과 같습니다.
지반반력계수 Kv 선택항목중 Terzaghi보정식에서 도로설계편람 2권 P408-23에 근거한 종방향 연속 구조물의 연직지반반력계수 Kv= 0.67Kv (BxB)을 적용하는 방법은 첨부그림과 같습니다.
- ACulvertViews 1,1912010-05-14 01:58
거더길이 계산방법
거더길이에 대한 계산방법은 철도설계편람(토목편)VII-지하구조물(2004) 2.종방향보(거더)설계편을 참고하여 계산됩니다. 따라서 일반도에 있는 순지간과 계산서 적용시의 순지간길이가 다를수 있습니다.
거더길이에 대한 계산방법은 철도설계편람(토목편)VII-지하구조물(2004) 2.종방향보(거더)설계편을 참고하여 계산됩니다. 따라서 일반도에 있는 순지간과 계산서 적용시의 순지간길이가 다를수 있습니다. - ACulvertViews 6632010-04-30 01:03
입력아이콘이 잘못인식되는 경우

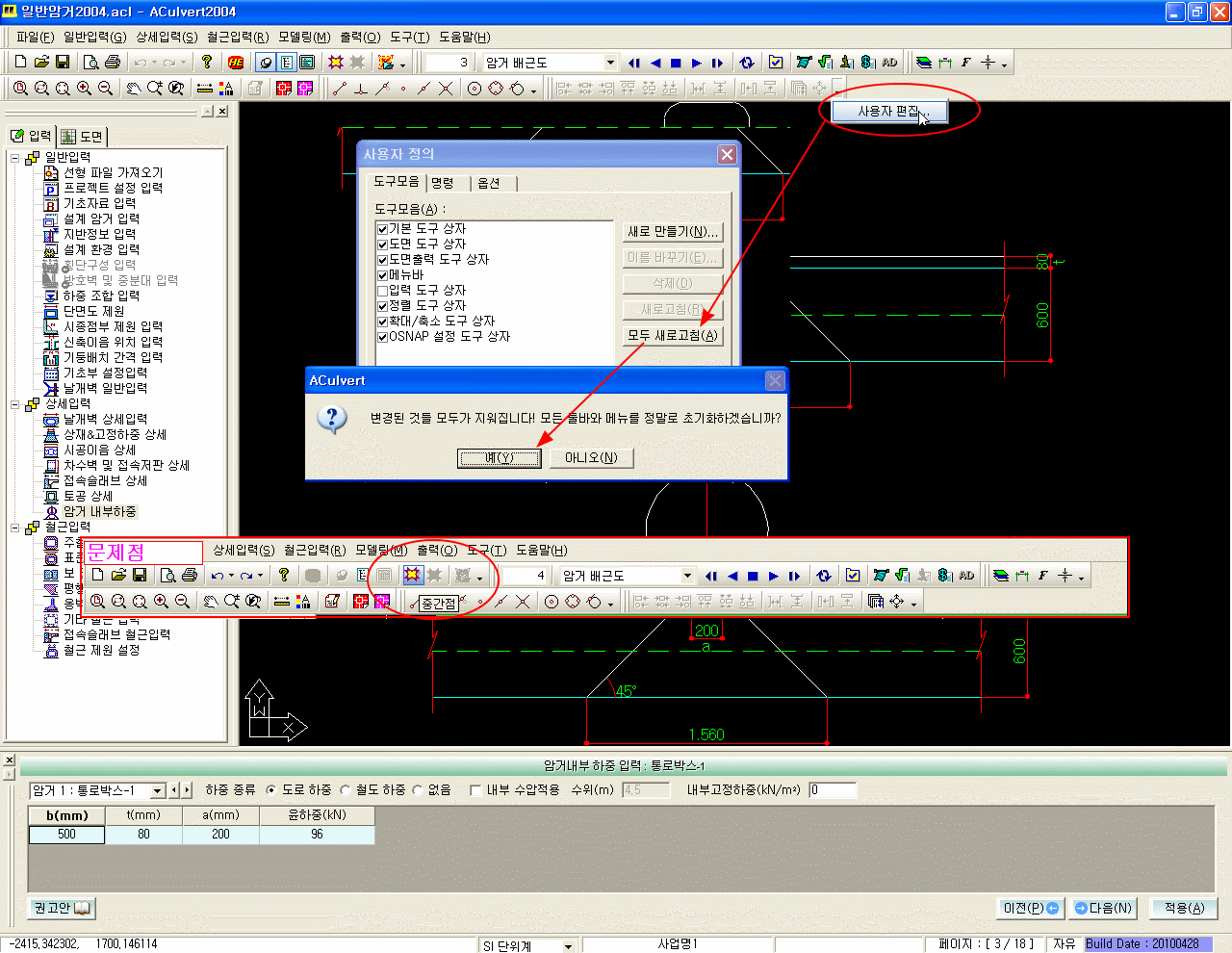

Q:첨부그림과 같이 모델링버튼이 중간점으로 인식되는 경우 A:입력화면에서 사용자편집에 대한 사용자정의에서 모두새로고침을 하셔서 다시 재정렬하시면 위와 같은 문제점은 해결됩니다.
Q:첨부그림과 같이 모델링버튼이 중간점으로 인식되는 경우 A:입력화면에서 사용자편집에 대한 사용자정의에서 모두새로고침을 하셔서 다시 재정렬하시면 위와 같은 문제점은 해결됩니다.
- ACulvertViews 1,6162010-04-20 18:30
지반 연직반력계수 산정옵션
지반 연직반력계수 산정방법은 다음과 같이 옵션으로 지원하고 있습니다. 1.terzaghi보정식=>구조물기초설계기준2003-해설 4.5.19 구조물기초설계기준2009-해설 4.4.19 2.사용하지 않음=>Bv로만 산출 3.사용자입력=>사용자가 계수선택가능
지반 연직반력계수 산정방법은 다음과 같이 옵션으로 지원하고 있습니다. 1.terzaghi보정식=>구조물기초설계기준2003-해설 4.5.19 구조물기초설계기준2009-해설 4.4.19 2.사용하지 않음=>Bv로만 산출 3.사용자입력=>사용자가 계수선택가능
- ACulvertViews 6642010-04-15 01:09
전단철근의 사용철근이 0으로 고려되는 경우(옵션)

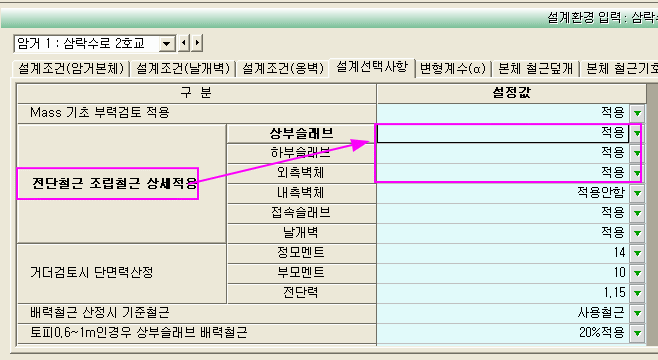

Q.전단철근의 사용철근이 0으로 적용되는 경우는? A.전단철근 조립철근 상세적용에서 적용을 선택한 경우 전단철근의 사용철근이 0으로 적용됩니다.
Q.전단철근의 사용철근이 0으로 적용되는 경우는? A.전단철근 조립철근 상세적용에서 적용을 선택한 경우 전단철근의 사용철근이 0으로 적용됩니다.
- ACulvertViews 9672010-04-13 21:15
win7에서 구조계산서,수량산출서 출력시 문제점해결방법
Q.Windows7 을 사용시하는데 구조계산서 출력시 오류메시지가 뜨면서 출력이 안되는경우 " 엑셀출력중 오류발생 ! 한길아이티로 문의 바랍니다" A,아래의 캡쳐화면 처럼 작업하신후 사용하시기 바랍니다.
Q.Windows7 을 사용시하는데 구조계산서 출력시 오류메시지가 뜨면서 출력이 안되는경우 " 엑셀출력중 오류발생 ! 한길아이티로 문의 바랍니다" A,아래의 캡쳐화면 처럼 작업하신후 사용하시기 바랍니다.
- ACulvert계산Views 9382010-03-25 00:14
수평철근 검토시 사용철근량의 20%을 적용근거
질의하신 사항은 도로교 설계기준 해설 2008 4.7.5.7 해설 (2) 에 의하여 산정되고 있습니다. 감사합니다.
질의하신 사항은 도로교 설계기준 해설 2008 4.7.5.7 해설 (2) 에 의하여 산정되고 있습니다. 감사합니다. - ACulvertViews 3,7622010-03-24 23:34
부력산정시 측면마찰력 F1,2의 산출방법

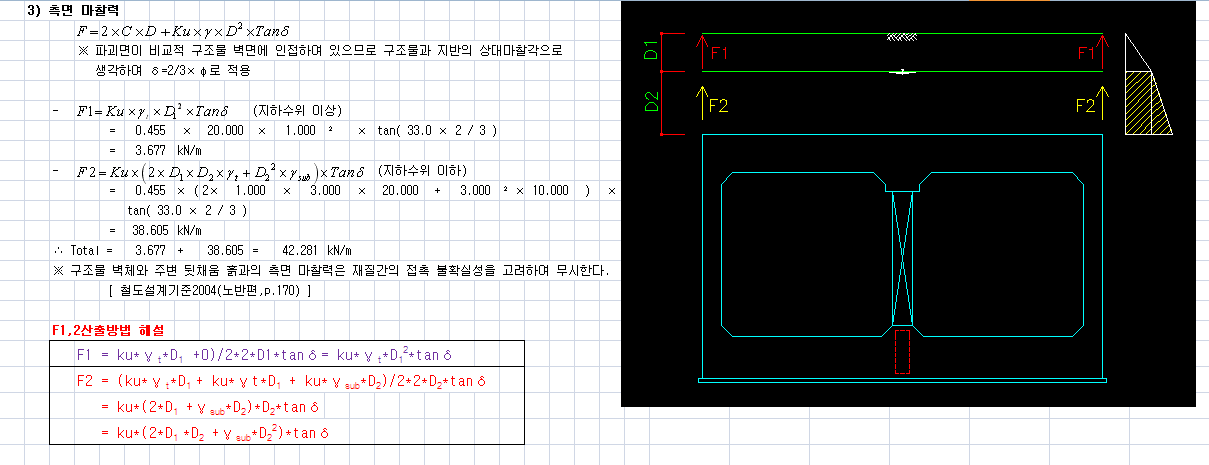

부력산정시 측면마찰력 F1,2의 산출방법은 첨부화일과 같습니다. 이때,구조물 벽체와 주변 뒷채움 흙과의 측면 마찰력은 재질간의 접촉 불확실성을 고려하여 무시합니다. [ 철도설계기준2004(노반편,p.170) ] 참조
부력산정시 측면마찰력 F1,2의 산출방법은 첨부화일과 같습니다. 이때,구조물 벽체와 주변 뒷채움 흙과의 측면 마찰력은 재질간의 접촉 불확실성을 고려하여 무시합니다. [ 철도설계기준2004(노반편,p.170) ] 참조
- ACulvert도면Views 1,3032010-03-23 02:43

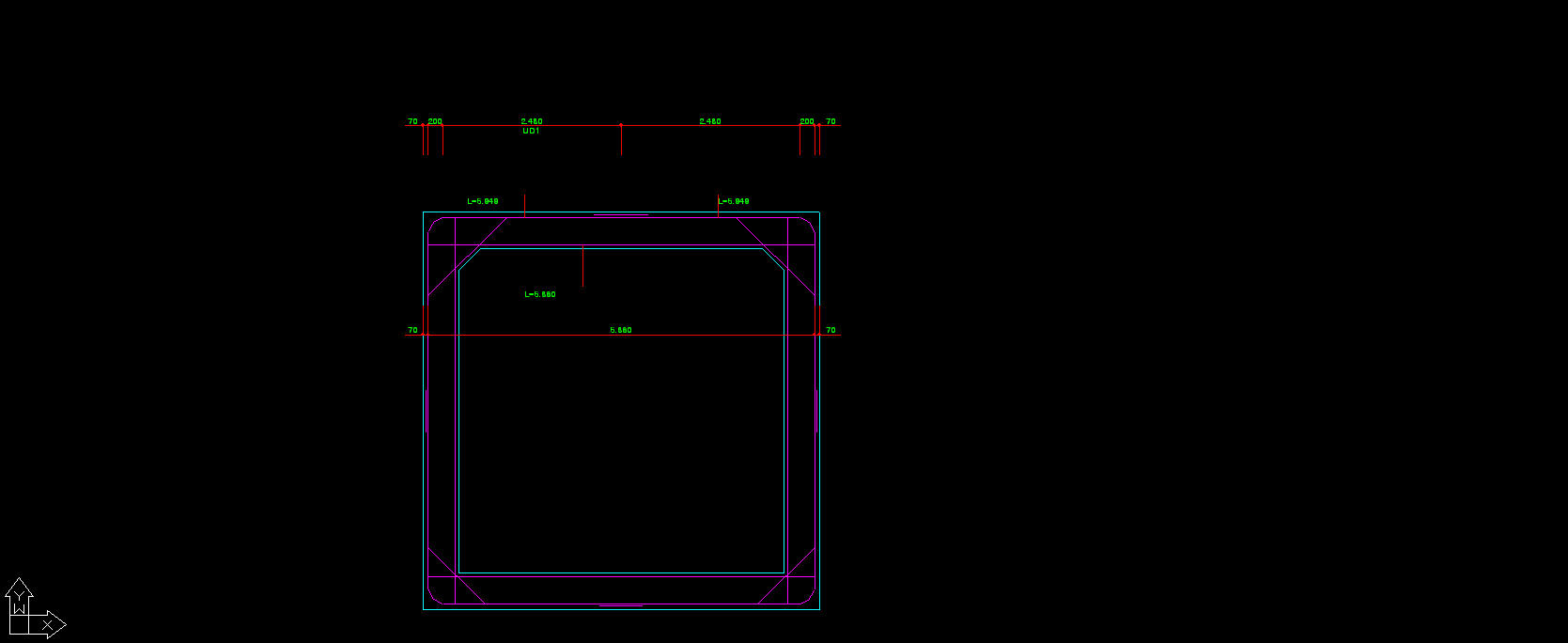

철근마킹이 다음과 같이 보이지 않을경우

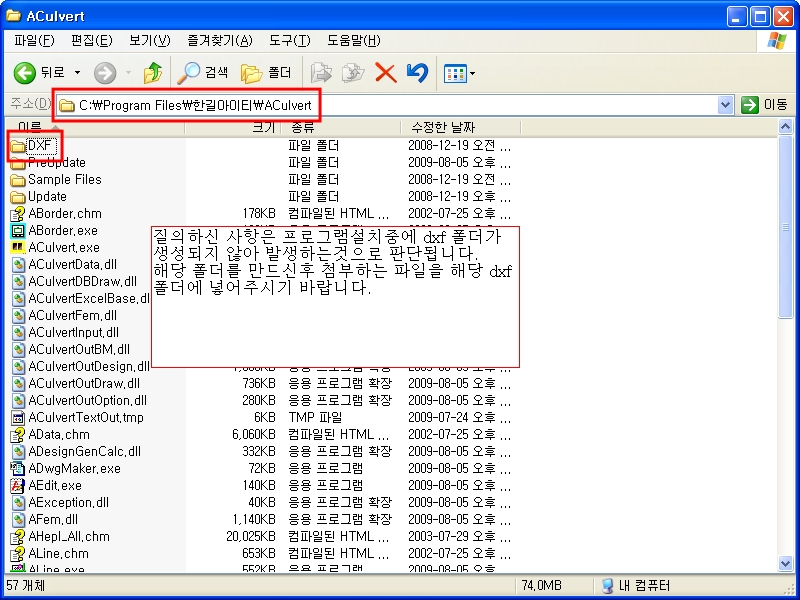

ACulvert 설치폴더에 dxf 폴더가 생성되지 않아서 발생하는것으로 판단되며 첨부하는 캡쳐화면면처럼 dxf 폴더를 ACulvert 폴더안에 생성후 첨부하는 zip 파일을 새로만든 dxf폴더안에 압축을 풀어 넣은후 AUpdate 를 재실행하시기 바랍니다.
ACulvert 설치폴더에 dxf 폴더가 생성되지 않아서 발생하는것으로 판단되며 첨부하는 캡쳐화면면처럼 dxf 폴더를 ACulvert 폴더안에 생성후 첨부하는 zip 파일을 새로만든 dxf폴더안에 압축을 풀어 넣은후 AUpdate 를 재실행하시기 바랍니다. - ACulvertViews 7162010-03-22 23:11

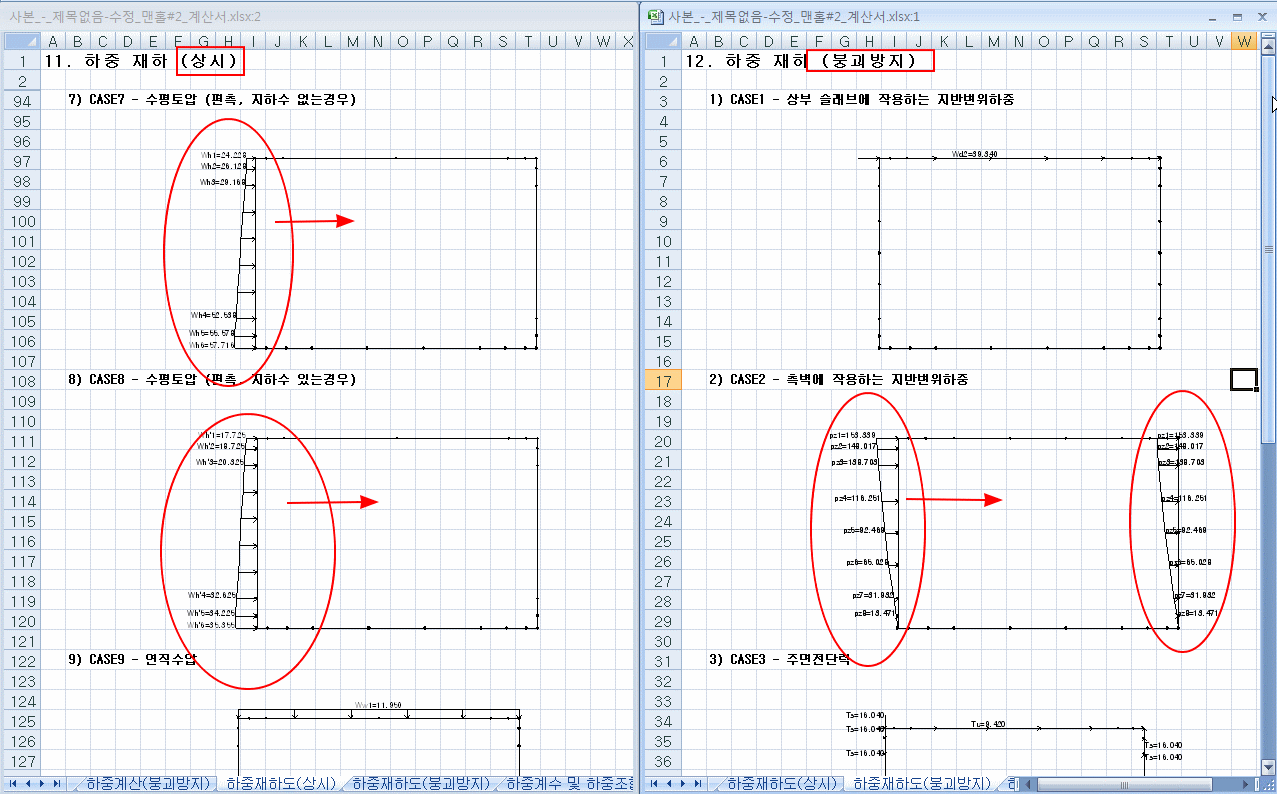

단면검토시 유의사항(좌우대칭)
철근에 대한 입력을 좌우대칭으로 입력되었더라도 상시,지진시에 대한 하중재하방법이 좌->우로만 작용되는 경우만 있을 수 있기때문에 부재력이 비대칭으로 생성되므로 단면검토는 달라질수있습니다. 이점을 유의해서 좌,우측단면중 위험단면을 기준으로 철근직경을 동일하게 적용하셔야 합니다. 왜냐하면 …
철근에 대한 입력을 좌우대칭으로 입력되었더라도 상시,지진시에 대한 하중재하방법이 좌->우로만 작용되는 경우만 있을 수 있기때문에 부재력이 비대칭으로 생성되므로 단면검토는 달라질수있습니다. 이점을 유의해서 좌,우측단면중 위험단면을 기준으로 철근직경을 동일하게 적용하셔야 합니다. 왜냐하면 하중이 우->좌로 작용되는경우도 존재하기 때문입니다. 좌->우로 작용되는 하중(예) 상시:편토압 지진시:지진하중
- ACulvertViews 5702010-03-20 01:04
단면검토의 방법(Mu=0 발생하는 경우)

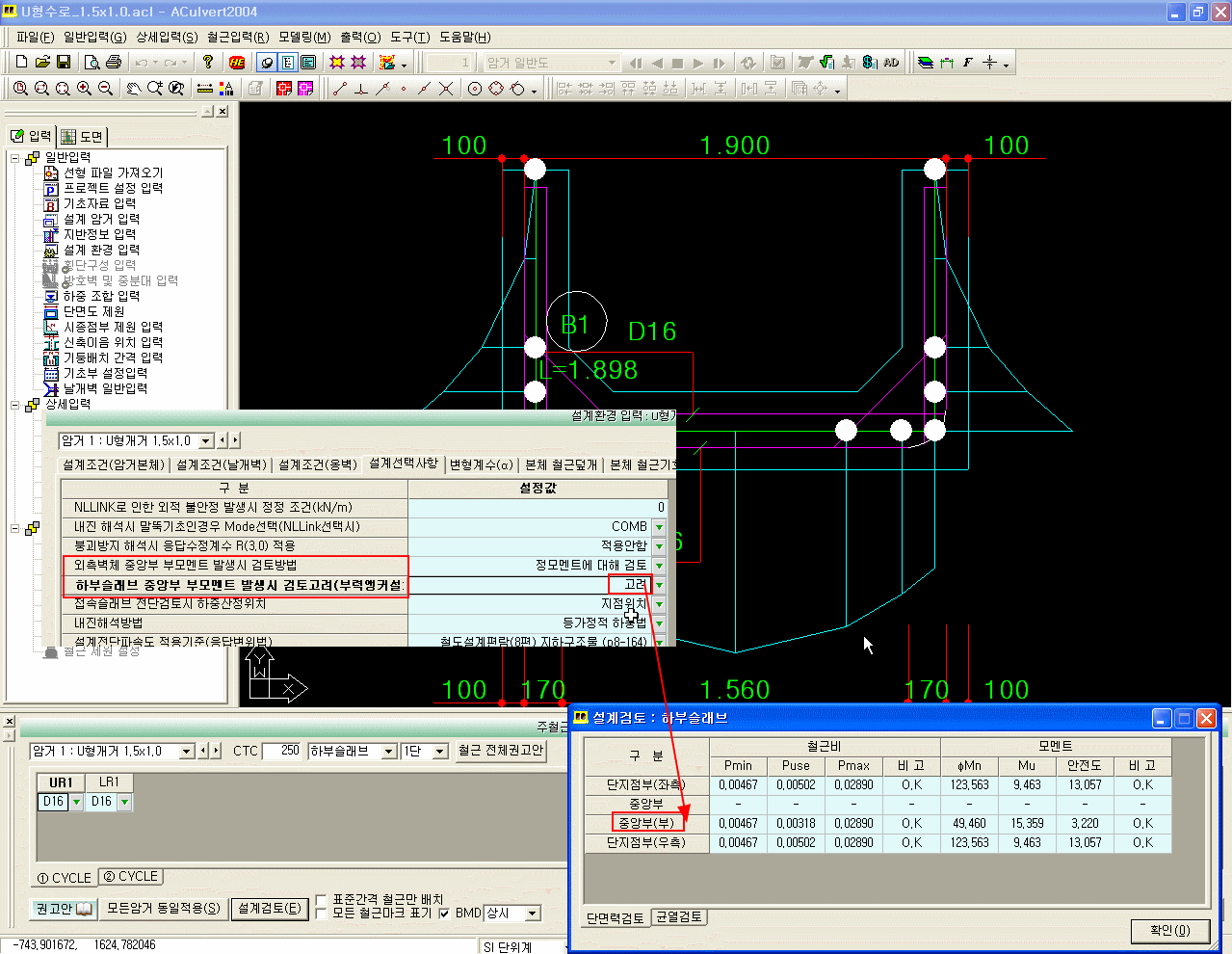

하부슬래브의 경우 기본적으로 정모멘트만 고려하도록 되어있습니다. 프로그램에서 정,부모멘트를 모두 찾아서 구하기가 어려우므로 사용자께서 BMD를 참조하여 첨부그림과 같이 옵션을 조정하셔야 합니다.
하부슬래브의 경우 기본적으로 정모멘트만 고려하도록 되어있습니다. 프로그램에서 정,부모멘트를 모두 찾아서 구하기가 어려우므로 사용자께서 BMD를 참조하여 첨부그림과 같이 옵션을 조정하셔야 합니다.
- ACulvertViews 6382010-03-16 01:09

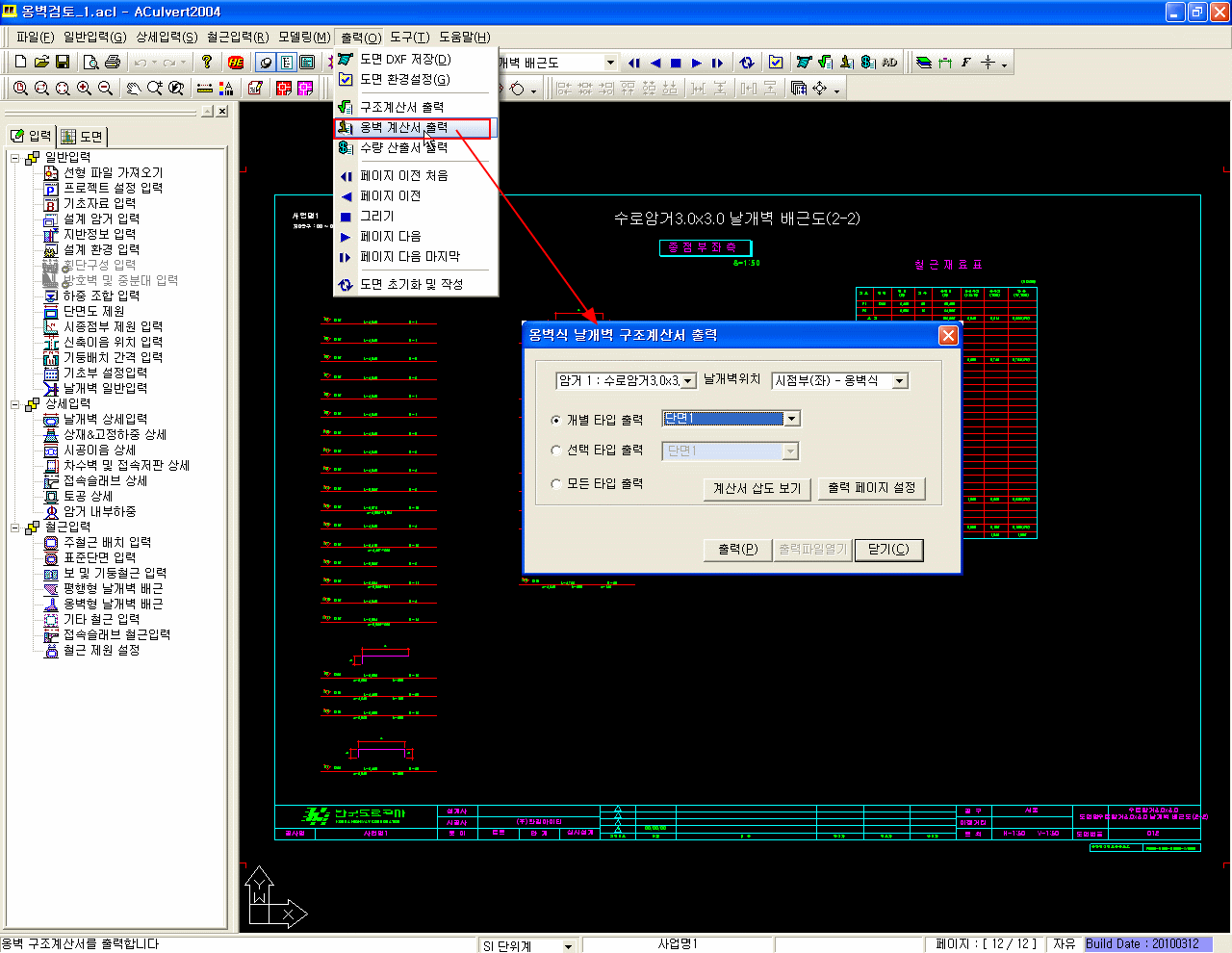

옹벽식 날개벽 구조계산출력방법
구조계산서 출력방법은 다음과 같이 두부분으로 구성되어있습니다. 1.본체+일체식날개벽 2.옹벽식날개벽 이점유의하시기 바랍니다.
