구조도의 치수는 배치된 철근을 기준으로 표기하고 있습니다. 옹벽식날개벽 피복 250이 발생하는 부분을 첨부했는데요 이 250은 구조물에서 마지막 철근위치를 표기한 것입니다. 실제 피복100mm는 사거리로서 철근을 연장하여 표기하여도 치수상 표현하기가 힘듦니다. 따라서 프로그램에서는 치수…
Q : 지반정보를 변경하였으나 계산에 반영되지 않고 있습니다. A : ACulvert의 지반정보입력은 각 단계별로 연결되며 기본설정 - 선형정보에서 지반고 입력 일반입력 - 지반정보에서 지반고에 따른 지반정보 생성 구조계산 - 검토위치설정 - 지반정보에서 일반입력 - 지반정보에 따른 지…
Q : 전단철근 간격검토가 d/4로 적용됩니다. A : 콘크리트구조설계기준(2007)의 7.4.2(3)항의 Vs>(√fck/3)bwd인경우 절반으로 감소시켜야한다는 규정에 의해 d/2에서 d/4로 변경될 수 있습니다.
Q : 접속슬래브 계산서 출력시 토피하중이 과다하게 산정됩니다. 토피적용 높이의 산정 근거가 궁금합니다. A : 접속슬래브 계산시 토피는 GH입력값을 암거상단에서의 토피로 계산합니다. 즉 암거상단토피(GH) + 접속슬래브 상단에서 암거상단의 거리로 계산되며 첨부그림과 같은 경우 950 …
Q : 해석후 단면력이 비정상적으로 나옵니다. 대칭형 구조인데 단면력도는 비대칭이며 단면력도가 들쑥날쑥하게 튀고 있습니다. A : sap에서 NLLINK를 이용하여 해석을 할 경우에 발생할 수 있는 오류입니다. 절점이 너무 붙어서 설정되었거나 강역설정구간과 절점이 너무 붙어서 설정된 경…

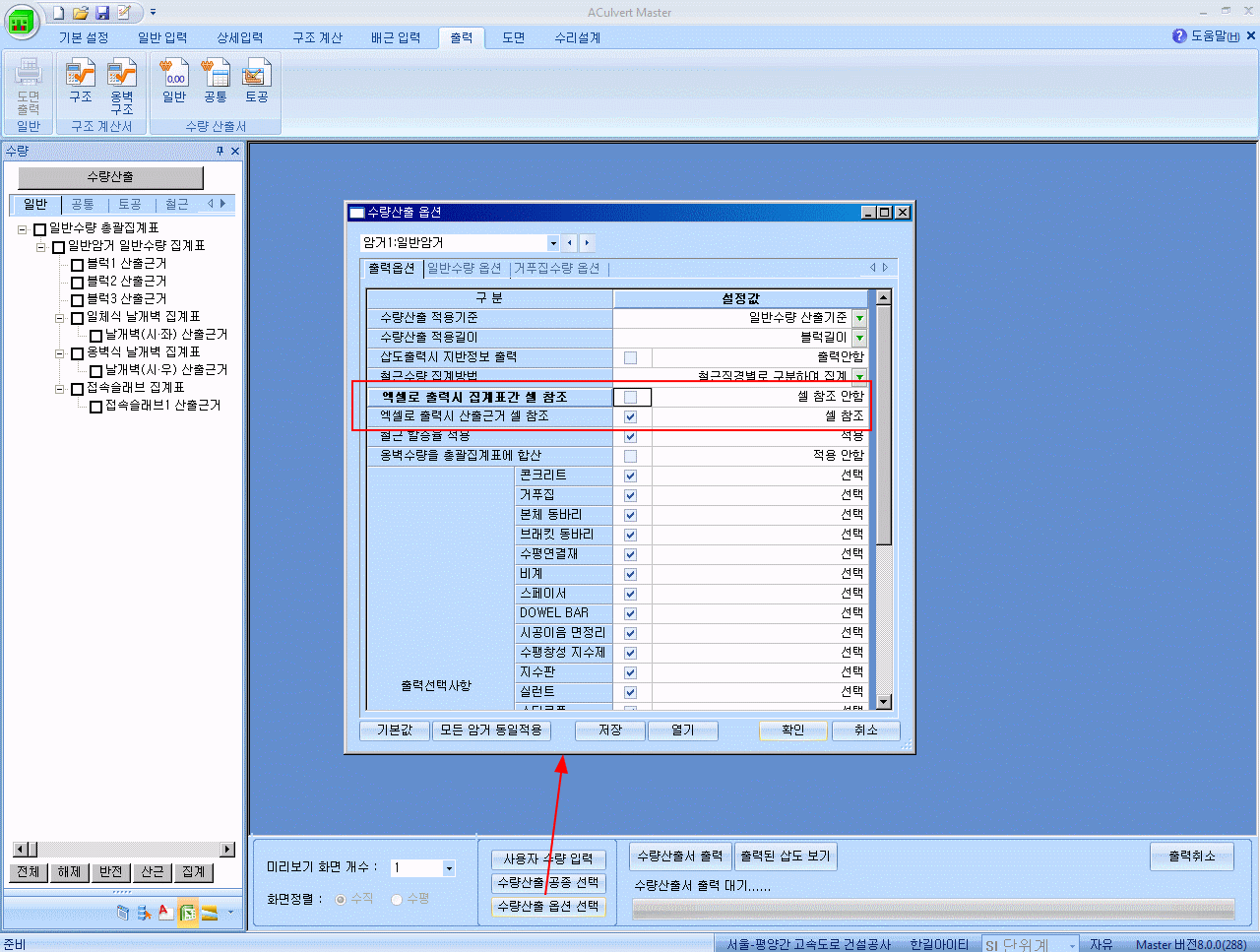

Q : 도면간소화타입의 철근재료표를 출력하고 싶습니다. A : 도면 출력 환경설정에서 변경하시면 상기 이미지와 같은 형식의 철근 재료표로 표현 됩니다. 철근 상세의 박스 크기는 옵션에 의해서 조정하실 수 있습니다. 이 옵션은 ARoad2010 2013. 2. 12 이후 버전에서 적용됩니…

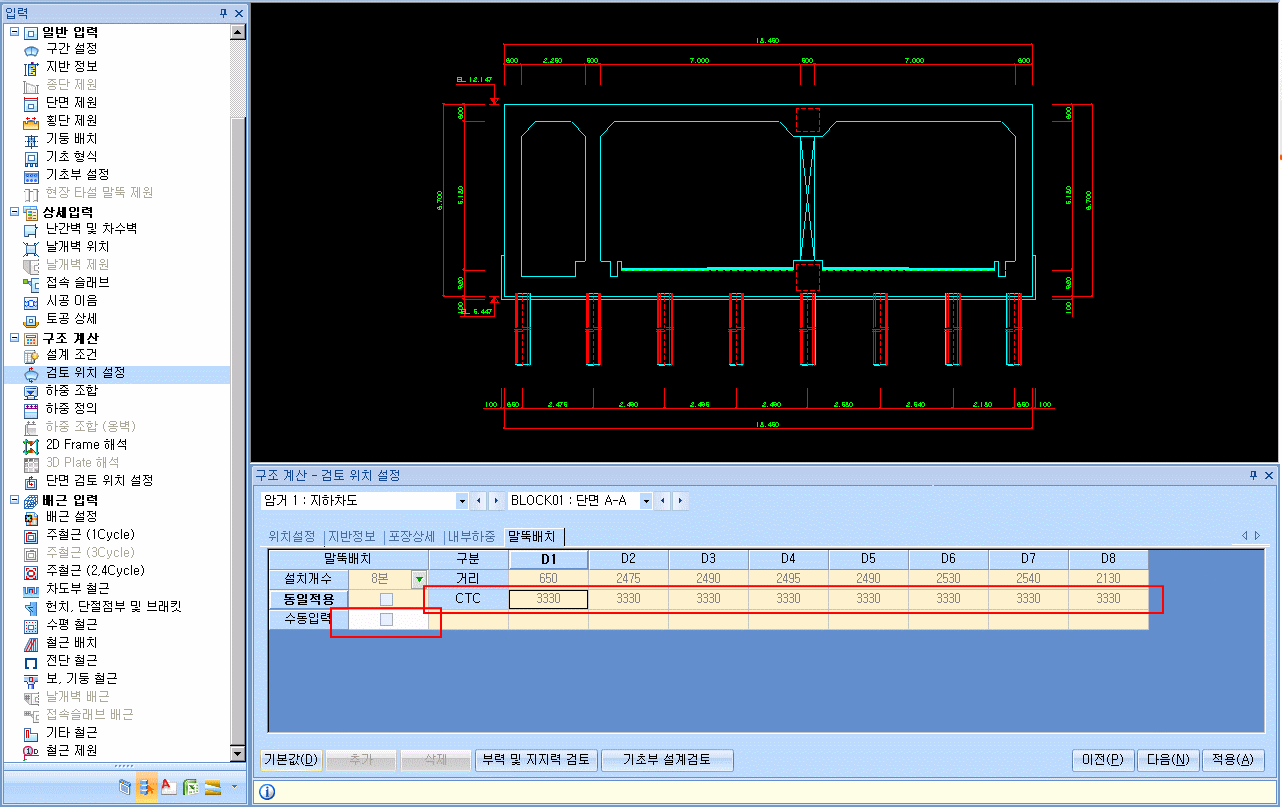

Q : 부력방지앵커의 적용에 대한 설명을 부탁드립니다. A : 부력방지앵커는 기초형식에서 기초형식을 [부력방지앵커]로 선택하실 경우 적용되며 구조계산 - 검토위치설정 - 부력방지앵커 탭에서 설치개수, 간격, CTC, 앵커력을 설정하실 수 있습니다. 프로그램내 부력검토 또는 계산서 부력검…

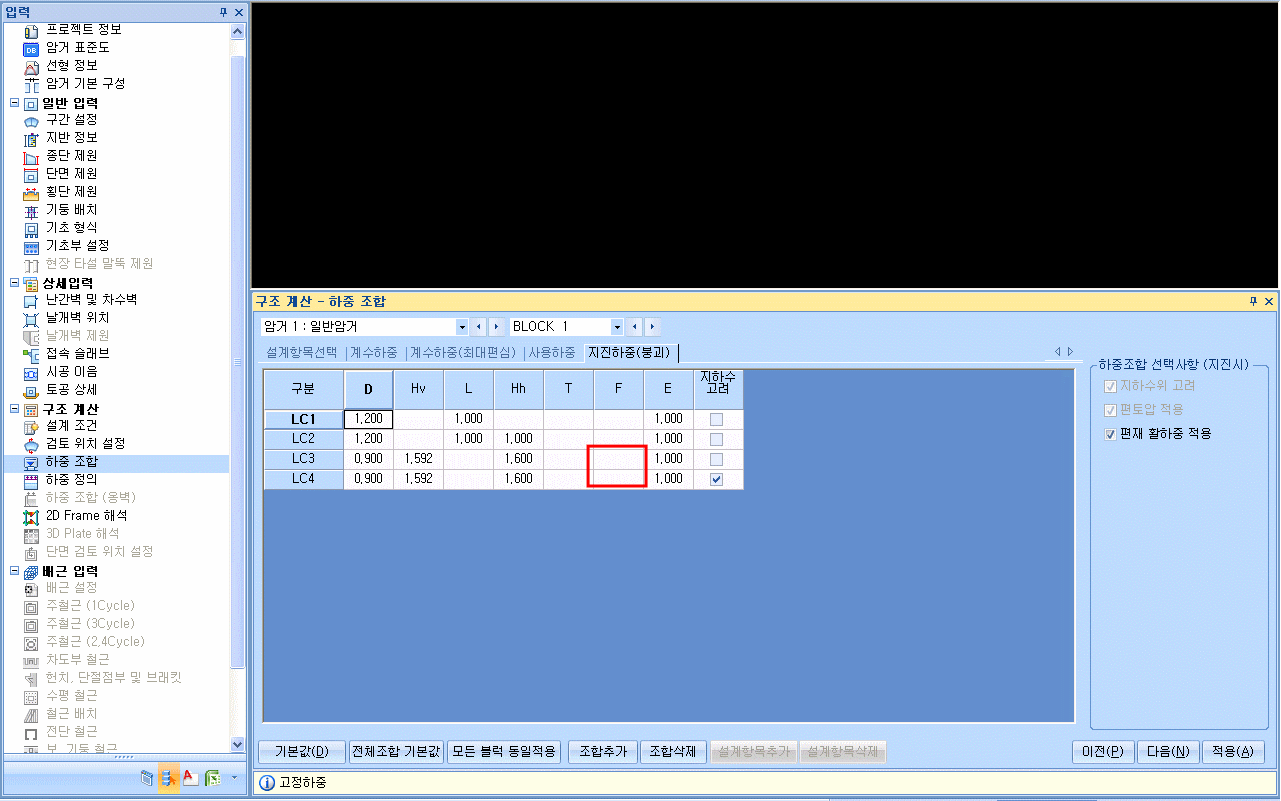

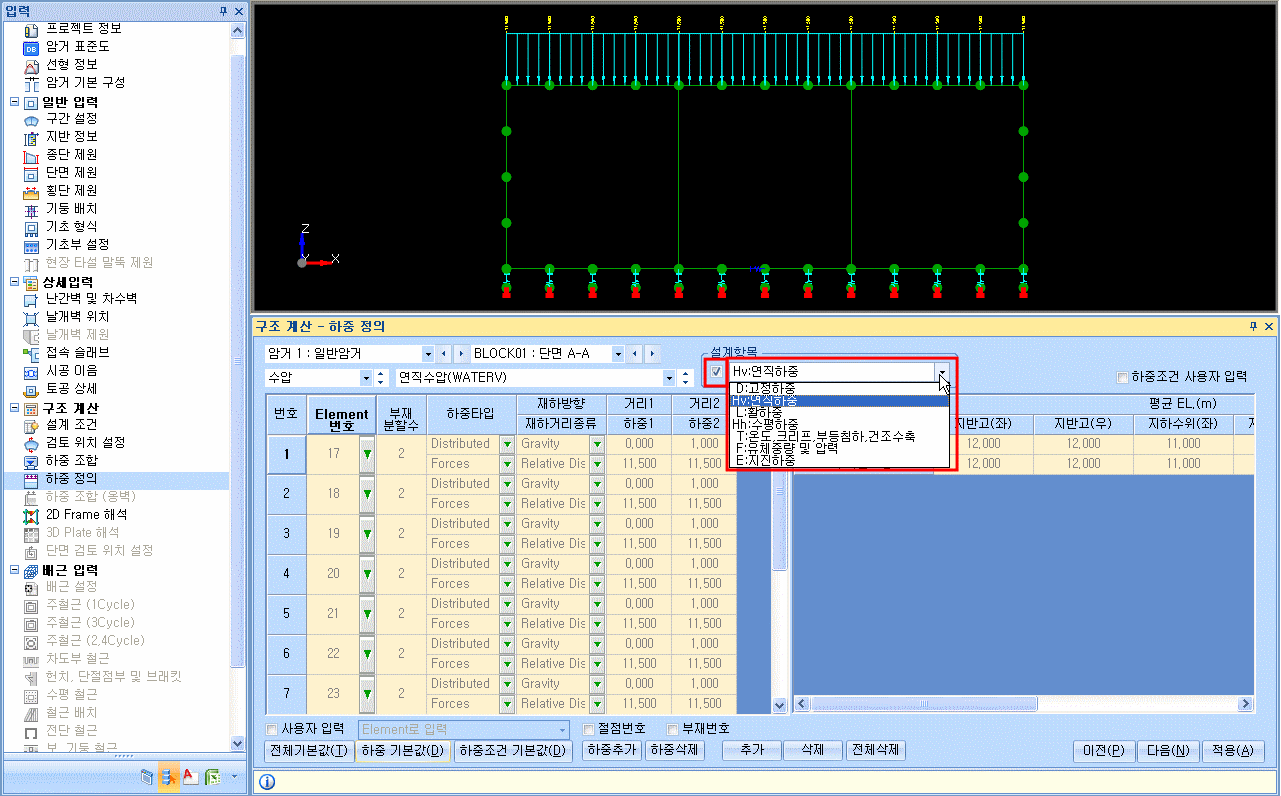

Q : 연직수압과 부력이 동시재하되지 않는 케이스가 있습니다. 오류가 아닌가요? A : 문의하신 사항은 하중조합과 관련되는 사항입니다. 현재 프로그램에서 연직수압은 콘크리트 설계기준에서는 Hv, 도로교설계기준에서는 D 등으로 적용하여 해당 설계기준에 따른 하중조합을 기본값으로 제시하고 …
Q : 암거내부에 활하중을 재하하고 싶습니다. A : 지하구조물의 특성상 모델링시 내부포장과 내부 활하중등의 하중은 재하되지 않도록 프로그램이 기획되었습니다. 내부하중은 직접기초의 지지력 검토시에만 고려하고 frame해석시에는 재하하지 않습니다. 파일기초의 경우 내부하중 작용시 말뚝의 …

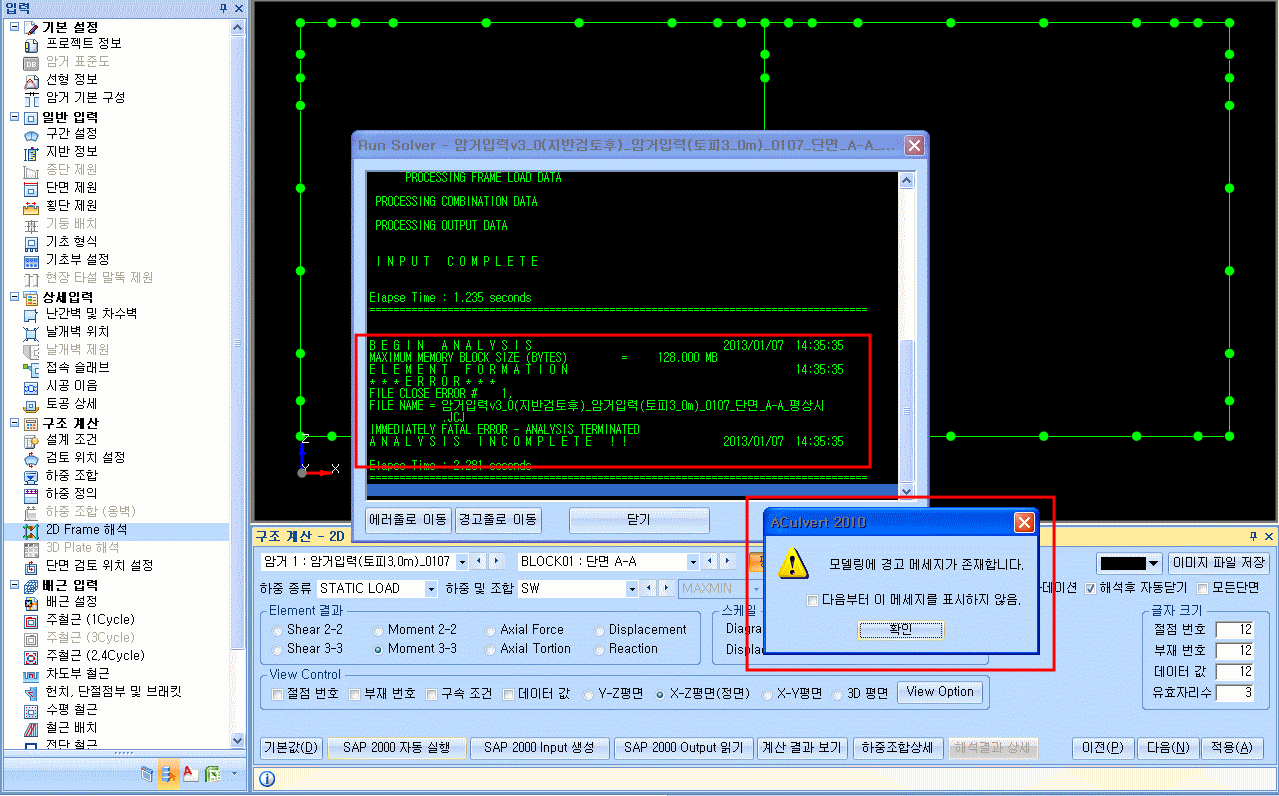

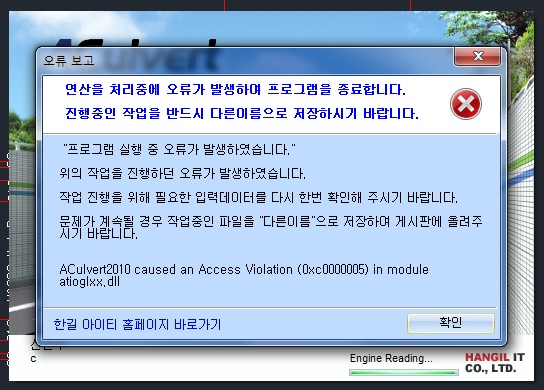

Q : sap을 이용하여 2D Frame해석수행시 FILE CLOSE ERROR 오류가 발생하며 해석이 되지 않습니다. A : 첨부그림과 같은 오류 메시지는 sap에서 인식가능한 파일명의 범위를 초과한 것입니다. sap input 생성시 파일명+암거명+해석단면명을 조합하여 input을 …

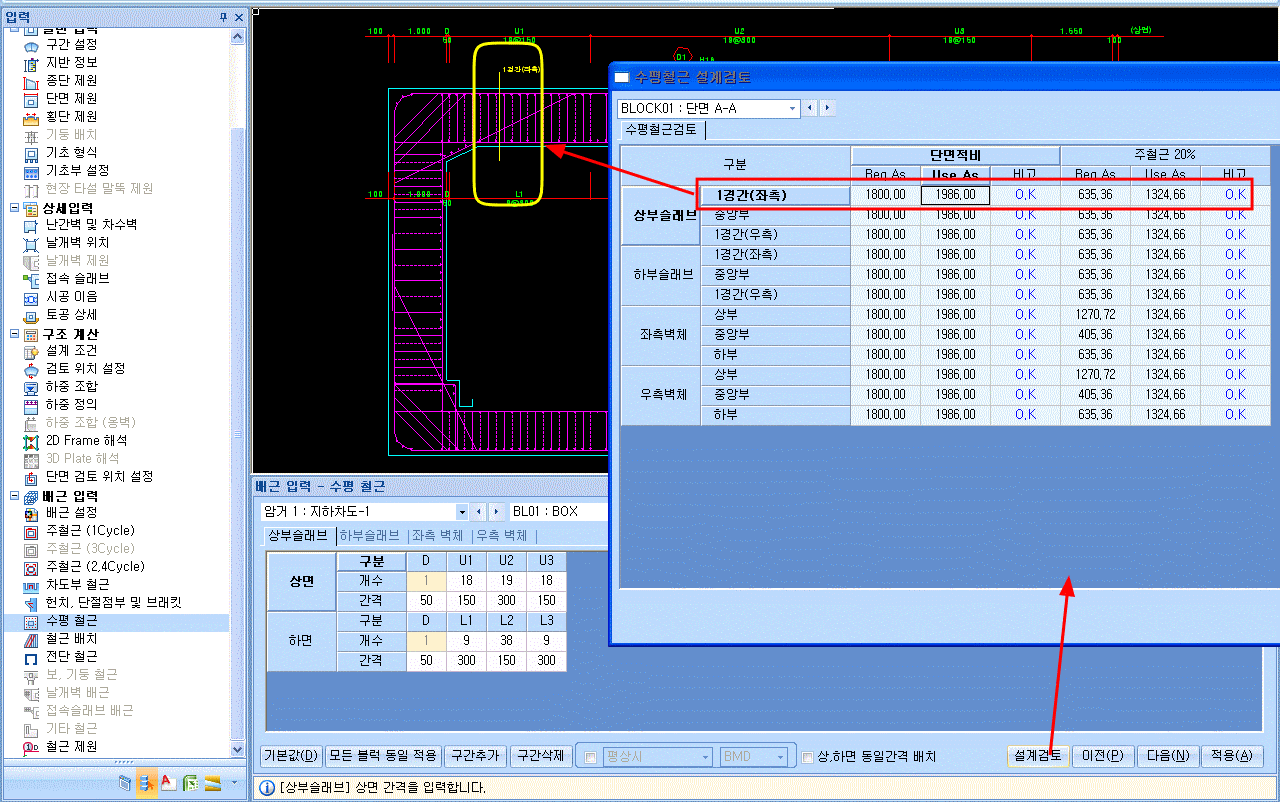

Q : 수평철근과 전단 검토시 입력한 철근 간격으로 검토되지 않습니다. 수평철근 검토의 기준은 무엇인가요? A : 수평철근 및 전단철근의 적용간격은 구조계산 - 설계조건 - 설계선택사항 - 단면검토 - [수평철근 검토시 위험단면 위치] 구조계산- 단면 검토 위치 설정 [전단검토시 벽체 …

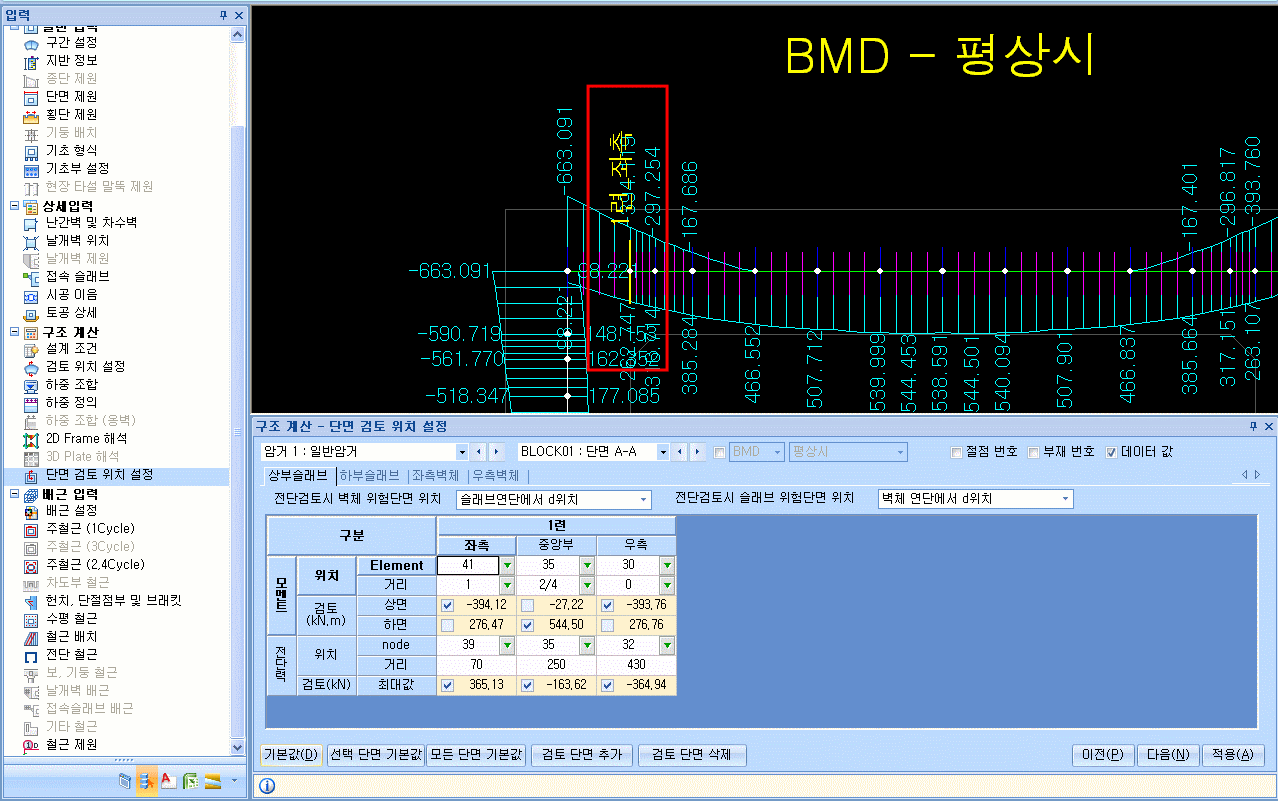

Q : 지점부 검토시 최대단면력이 아닌 벽체전면의 단면력이 적용됩니다. A : 모델링시 헌치 및 단면변화를 고려할 경우 해당 단면검토위치의 단면력을 적용하고 헌치 및 단면변화를 무시하여 해석할 경우 최대 단면력을 적용하여 단면검토를 수행합니다. 옵션위치 구조계산 - 설계조건 - 설계선택…

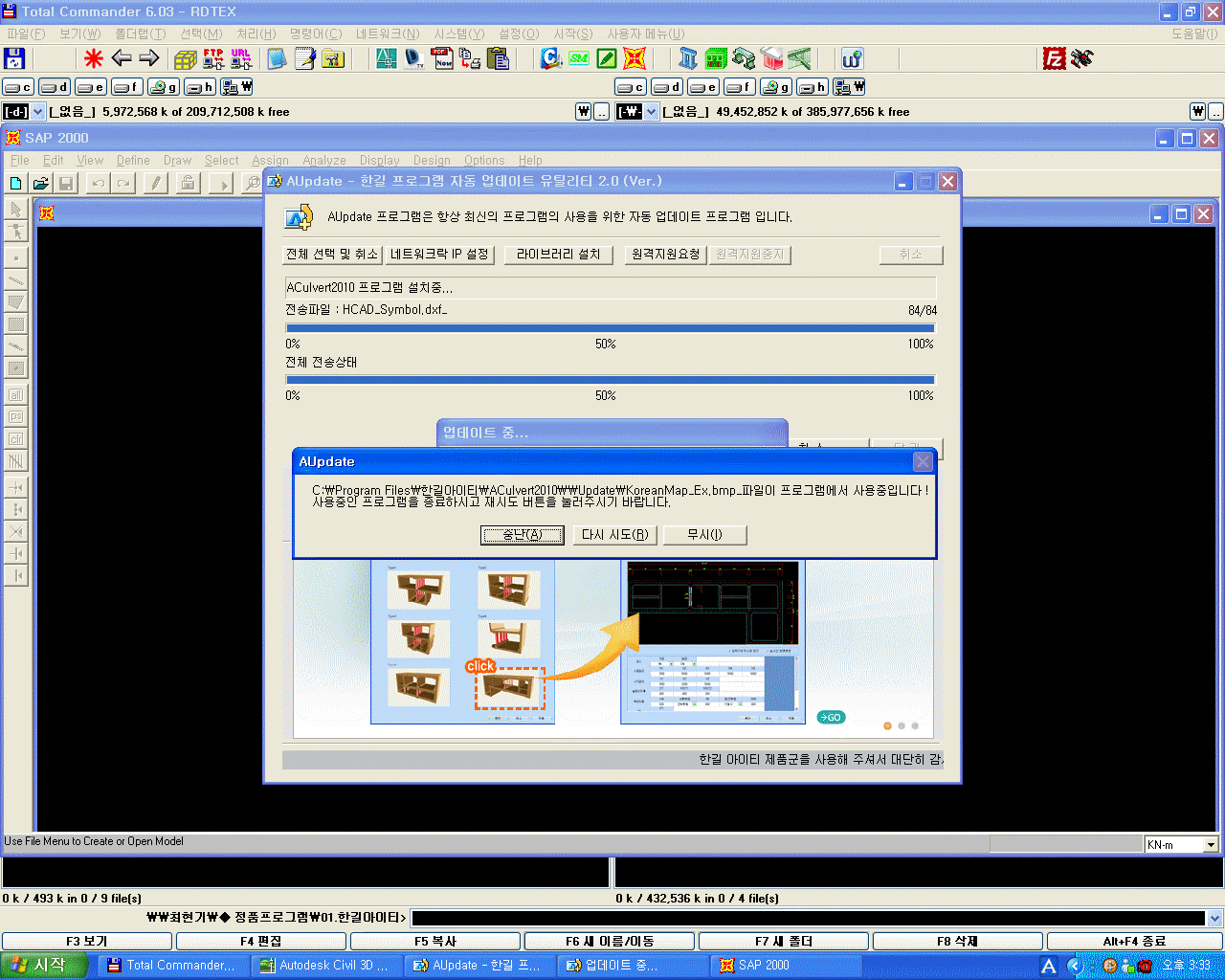

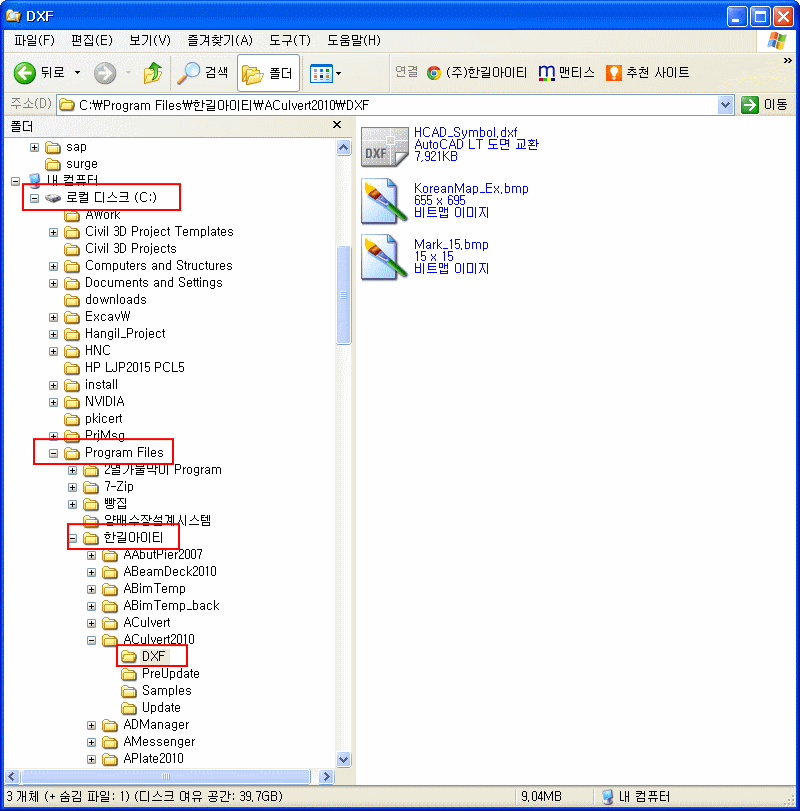

Q : 프로그램 설치시 "KoreanMap_Ex.bmp 파일이 프로그램에서 사용중입니다." 라는 메세지가 뜨며 설치가 되지 않습니다. A : DXF 폴더와 폴더안의 파일이 생성되지 않아 생기는 문제입니다. 파일압축을 푸시고, 그림파일의 경로에 붙여넣기 하세요.
Q : 기본설정의 암거표준도가 활성화되지 않습니다. A : 암거 표준도는 표준도형태의 작업만을 하는 중소업체를 위해 전체프로그램이 아닌 표준도형식만을 지원하기 위한것이며 표준도의 단면 토피에 따른 배근을 기본값으로 적용하며 표준도형식의 구조도를 제공합니다. 전체프로그램인 ACulvert…

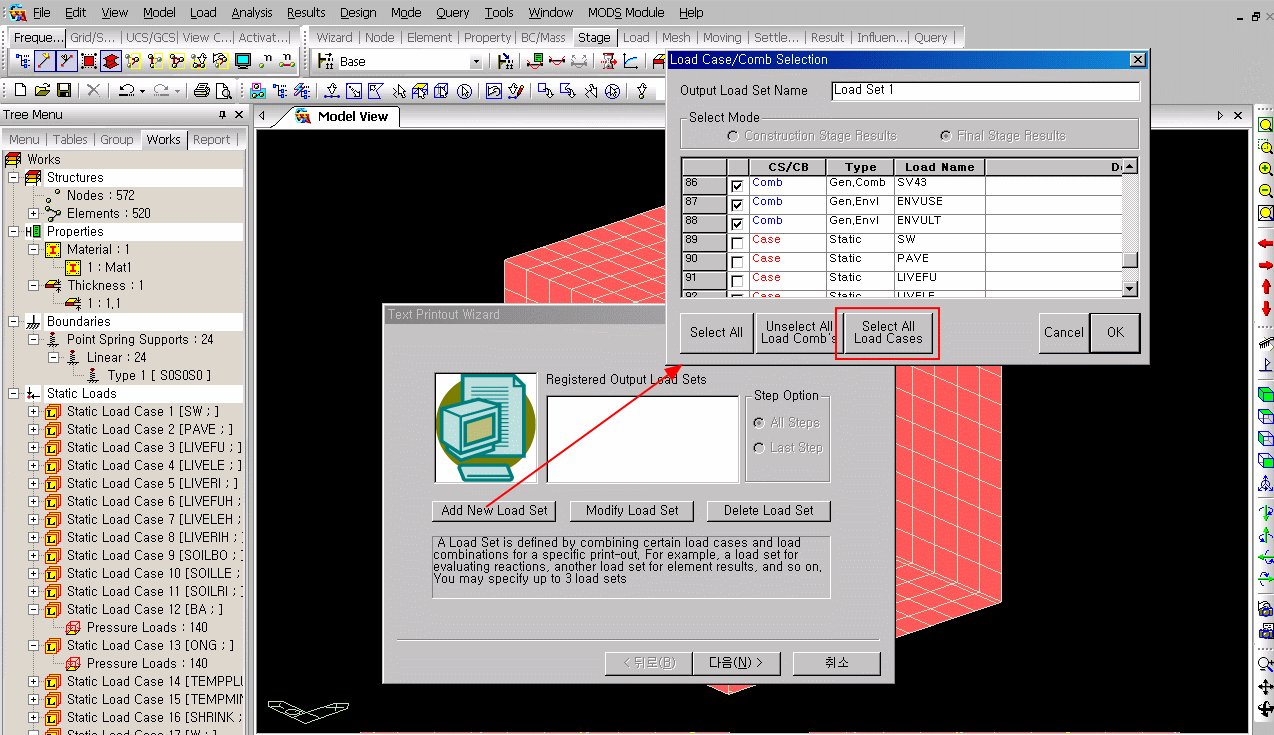

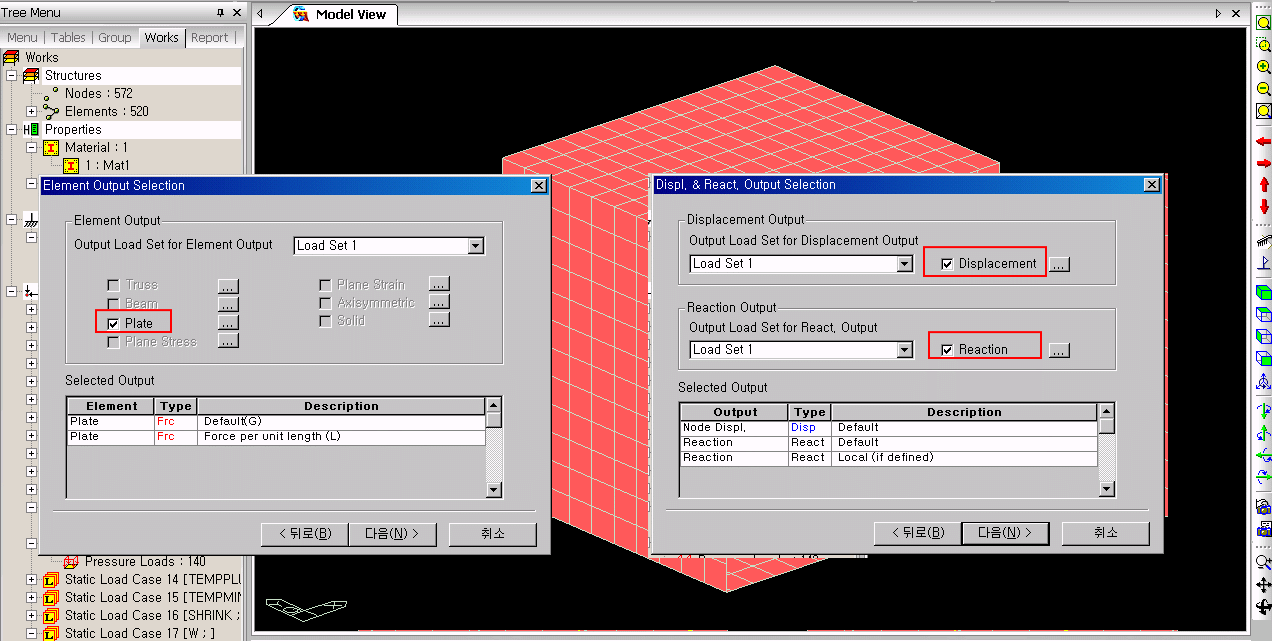

Midas를 이용하여 3D Plate해석후 anl파일을 생성하여야 하는데요. anl생성시 기본값에서는 모든 해석결과를 출력하지 않기 때문에 옵션설정이 필요합니다. 먼저 Load Set 에서는 조합된 Comb case만 출력하고 개별하중case는 출력하지 않기 때문에 개별하중에 의한 단면…
Q : 절점부 보강철근 판정시 인장응력 ft 선택은 어떤 값을 선택해야하나요. A : 절점부 검토시 콘크리트의 인장응력을 규정하는데 있어 여러가지 설계기준에서 다른 값을 적용하고 있습니다. 프로그램에서는 0.08√fck 1/3√fck 0.13√fck 0.22√fck 네가지를 선택할 수 …

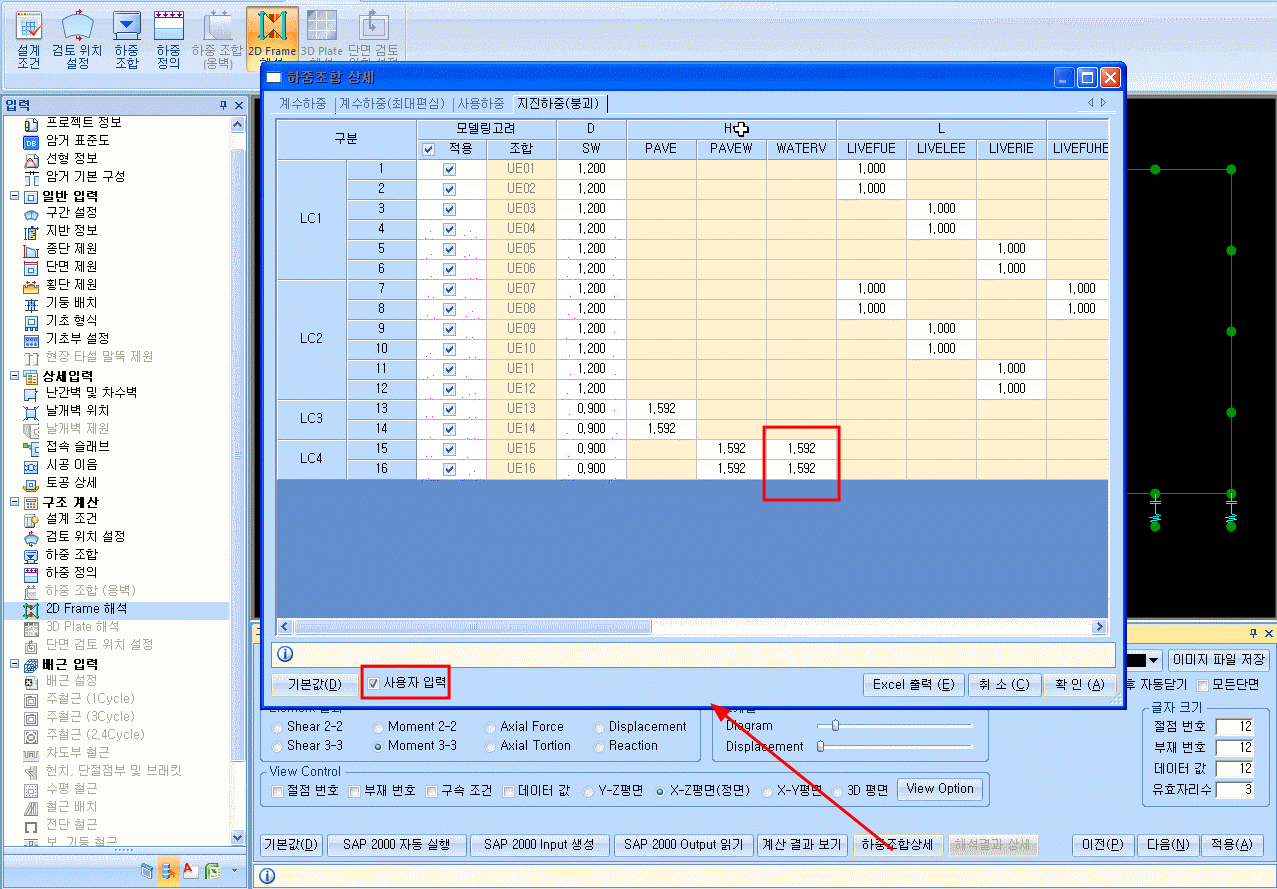

Q : 사용자입력을 체크하여 하중값을 변경하였는데 하중조합이 바뀌어 버렸습니다. A : 사용자입력 체크를 하게되면 프로그램에서 기본값으로 설정한 것이 아닌 사용자입력하중으로 작용됩니다. 따라서 편재하등은 적용되지 않고 하중조합에서 적용한대로 조합이 변경되게 되는 것입니다. 이러한 하중조…
Q : Output 읽기 를 하여도 해석결과가 불러와 지지 않고 자동실행으로만 해석결과가 읽혀집니다. A : 파일명 또는 암거명 등에 공백이나 특수문자가 포함될 경우 발생될 수 있는 사항입니다. sap2000등 해석솔버에서 공백이나 특수문자등을 지원하지 않기에 포함될 경우 해석오류가 발…
Q : 단면검토시 헌치를 고려함에도 단면높이 + 헌치유효높이 보다 작은 H를 적용하고 있습니다. A : 강역을 적용하실 경우 강역이 고려된 위치에서 단면력을 검토하게 됩니다. 따라서 검토단면도 벽체 끝단이나 슬래브 끝단이 아닌 해당 위치의 단면을 적용하며 헌치의 유효높이도 헌치전체가 아…

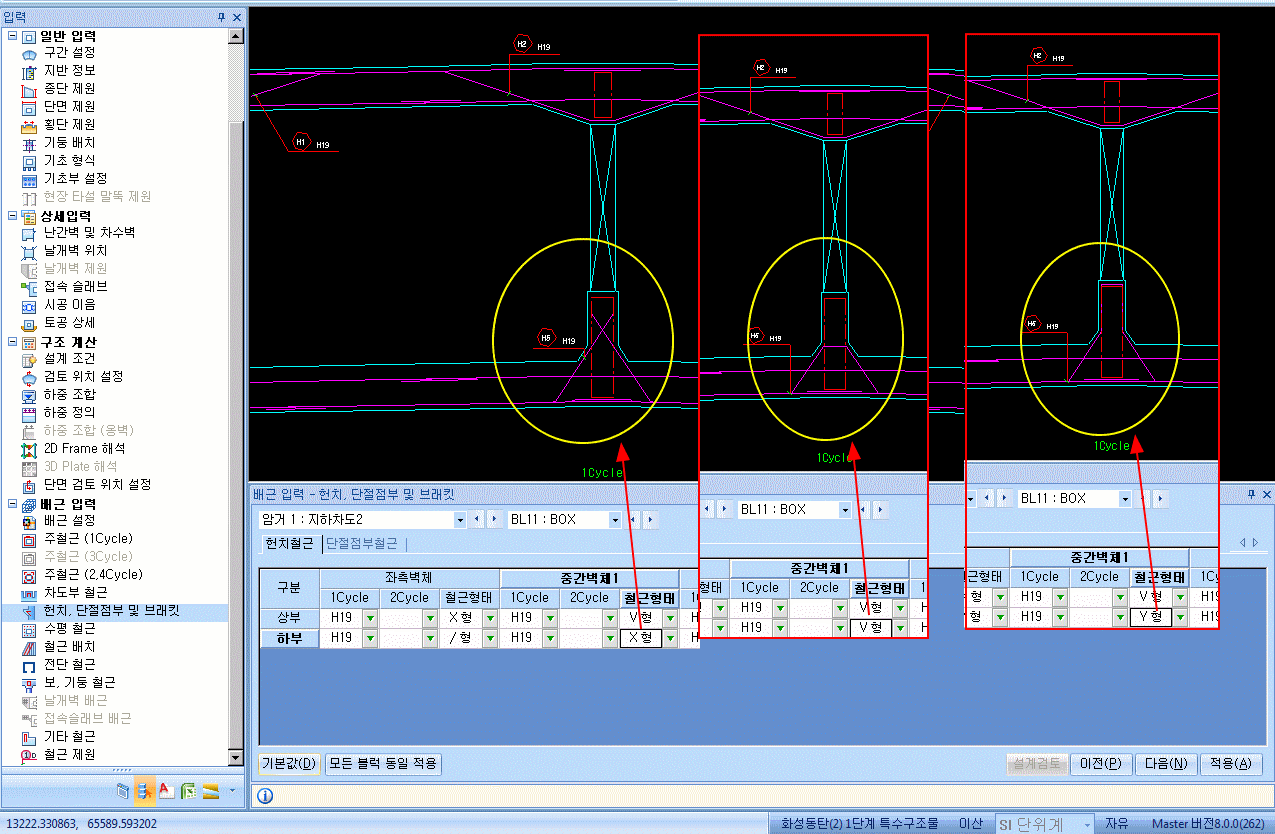

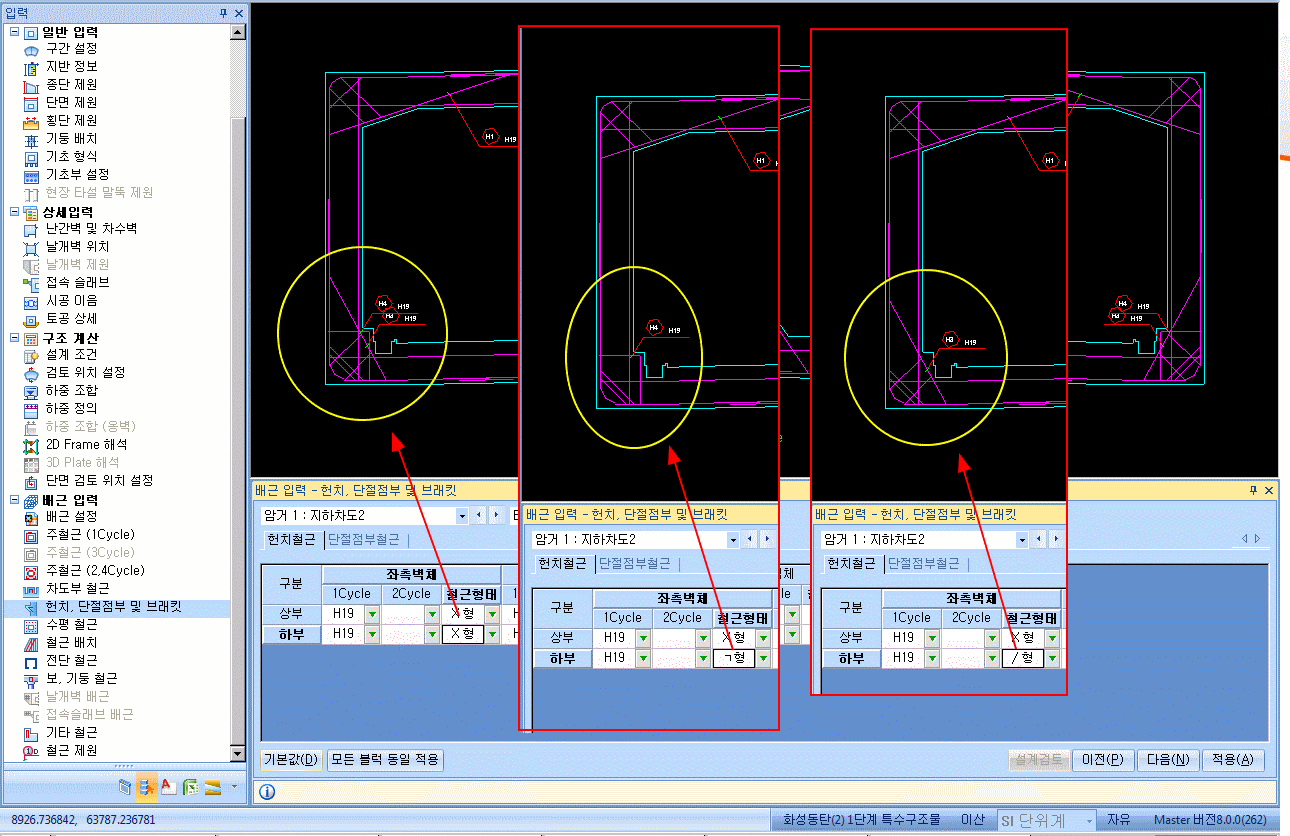

Q : 경고 메세지가 뜨면서 1개소 이상일 경우만 가능하다고 하는데 어떻게 하면 벽체 외부철근을 없앨 수 있는 지 궁금합니다. A : U-Type은 가능하지만 box암거에서 이음위치는 벽체외측에 1개소가 들어가는 형태만 지원되고 있습니다. 이는 기존 설계성과품등을 참조한 것으로 시공순서…
