기존데이타에서 경간장만을 늘리고 싶습니다.

Q) 기존데이타에서 경간장만을 늘리고 싶어 수정을 하였습니다. 그러나 연장을 조정하면 교대측 치수가 다 변하는데요. 이는 어떻게 하여야 하나요? A) 교량길이, 타입, 지간수를 수정하면, 벽체와 기초에 대해서 기본값으로 바뀌게 되어 있습니다. 이는 사용자가 다시 입력해야 되는 사항입니다.

날개벽에서 B,C구간 설정이 잘 되지 않습니다.

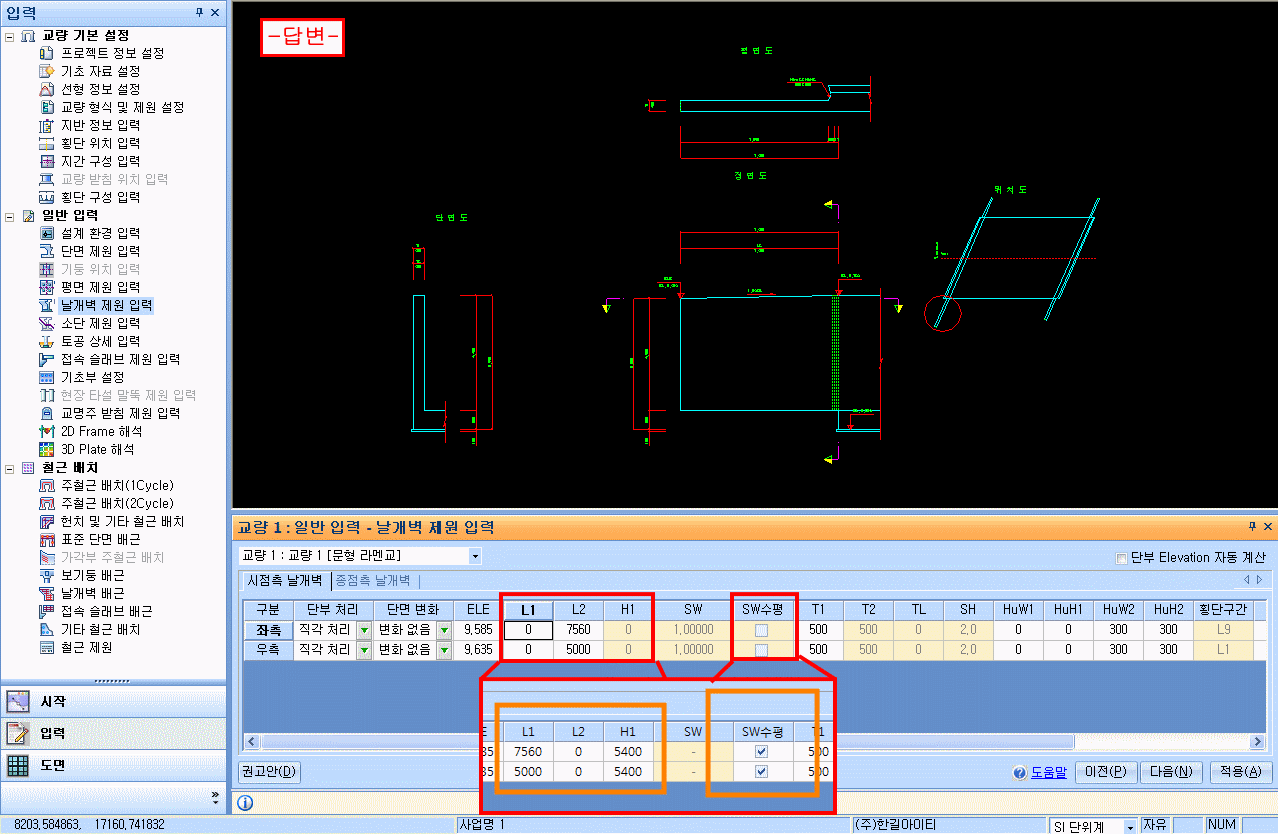

Q) 날개벽에서 B,C구간 설정이 잘 되지 않고 날개벽 형상을 벗어나 버립니다. A) 올려주신 형상과 같은 날개벽을 설치하시려면 SW수평이라는 옵션을 사용해야 합니다. 첨부한 이미지를 보시면 L2를 0으로 입력하고 L1에 날개벽 길이, H1에 날개벽 높이, SW수평을 체크해서 기존데이타와 동일한 형태의 날개벽을 입력한 것을 볼 수있습니다.

도면출력시 Invalid group code 라는 메시지가 뜹니다.

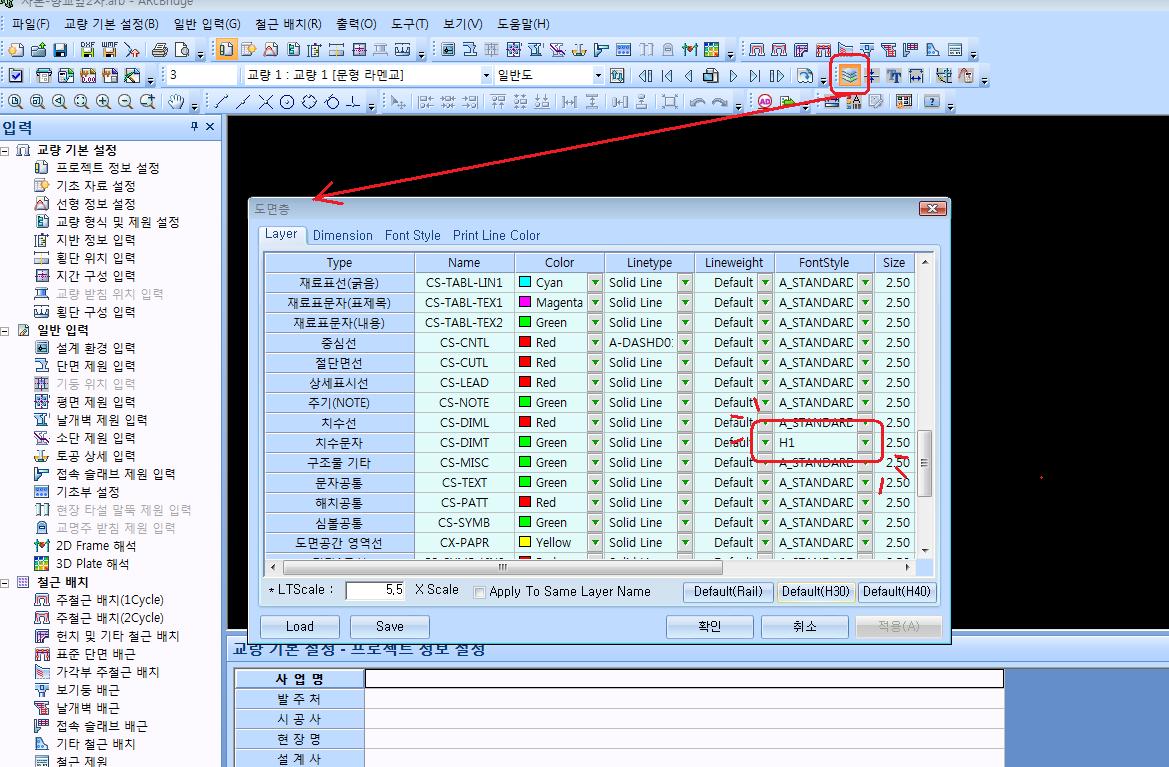

Q) 도면출력시 Invalid group code라는 메시지가 뜨고, 도면이 출력되지 않습니다. A) 그림과 같이 도면층에서 치수선의 FontStyle이 존재하지 않는 Style을 사용하고 있어서 도면을 생성할 때 에러가 발생한 것 같습니다. 체크해드린 항목의 스타일을 A_STANDARD로 변경해서 도면출력을 해보시면 정상적으로 출력이 됩니다.

말뚝의 휨응력 검토시 허용값이 이상합니다.

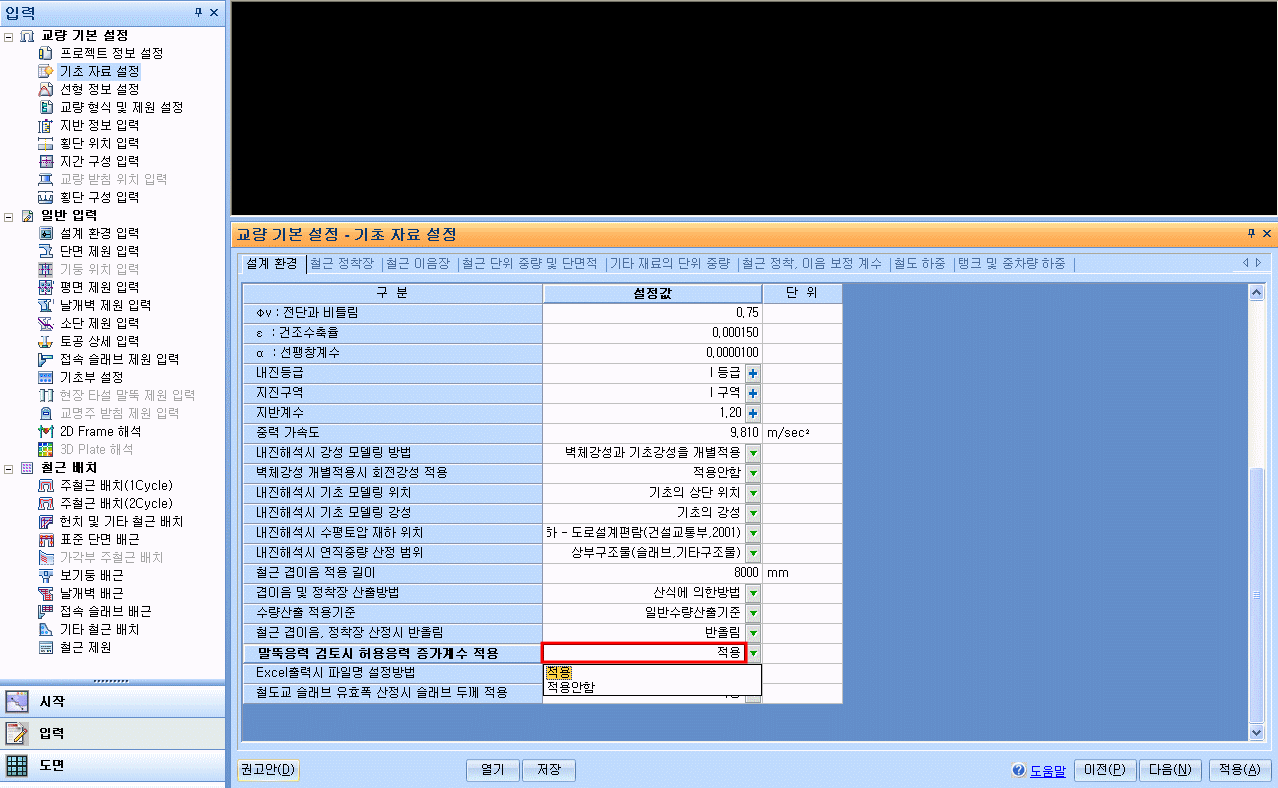

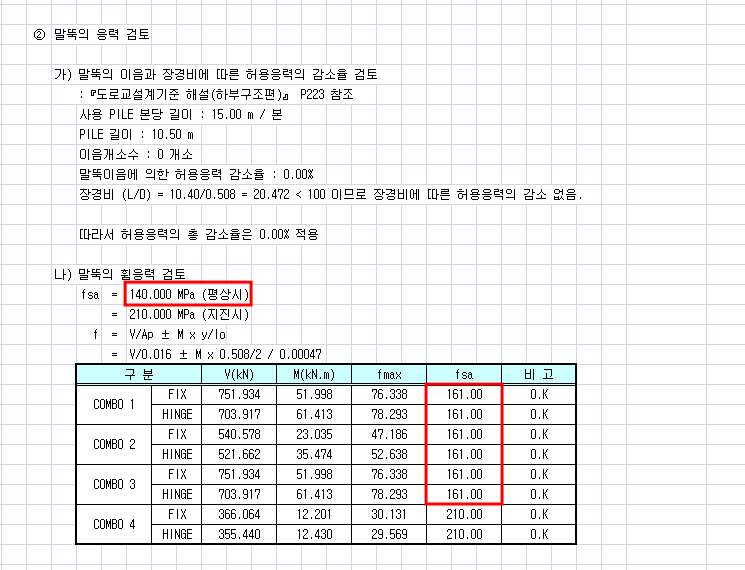

Q) 허용휨응력값이 평상시에는 140으로 되어 있으나 표에는 161이라는 값으로 나와 있습니다. 말뚝길이가 짦아 이음이 잇어서 값이 감소되는 것도 아니고..... 증가가 된 이유가 있나요? A) 교량기본설정>>기초자료설정>>설계환경>>말뚝응력 검토시 허용응력 증가계수 적용 옵션에서 [적용] 으로 되어 있는 경우 도로교 설계기준 해설 P66에 (3) 허용응력 증가계수를 적용 합니다.

방호벽 골재 치수를 변경할 수 없나요?

Q : 메뉴얼을 보니 방호벽 골재 치수를 본체와 같이 쓸수 있는걸로 되어 있는데요 옵션이 어디 있나요? A : 혼란을 드려 죄송합니다. 예전에는 다르게 사용한 경우가 간혹 있었으나 최근에는 동일한 것으로 사용하고 있어서 별도에 옵션이 없고 본체가 다르게 산출 됩니다. 이부분에 대해서 양지하시기 바랍니다.

중간 지점부 기초 폭을 좌우를 다르게 입력할 수 없나요?

Q : 중간 지점부 기초 폭을 좌우를 다르게 입력할 수 없나요? A : 현재 연속교인 경우 중간 지점부에 기초폭은 FL 값 하나만 받고 있습니다. 대개 중간 지점부에서는 편심이 발생하지 않고 해서 하나만 입력 받고 있습니다. 추후 정기 업데이트시에 반영하도록 하겠습니다.

철도교 3D Plate 해석시에 열차 하중에 재하 형태는?

Q : 철도교 3D Plate 해석시에 열차 하중에 재하 형태는? A : 현재 ArcBridge에서 3D Plate 해석은 마이다스를 이용하고 있습니다. 마이다스에서는 사용자 편집 활하중에 경우는 집중하중 형태만 지원이 된다고 답변을 받았습니다. 정확한 답변은 마이다스 홈페이지에 Q&A에 19630 답변을 참조하시기 바랍니다. http://kor.midasuser.com/civil/tech_support/t_support02.asp?nCat=18

편구배시 가장 높은 단면을 검토하고 싶습니다.

Q) 횡단으로 편구배가 있을시 가장 높은단면으로 검토하고 싶은데 어떻게해야 하나요? A) 일반입력>>설계환경입력>>설계선택사항>>모델링 해석시 벽체 높이 설정 이 옵션입니다. 두가지로 구분 되어 있으니 원하시는 옵션을 선택하시면 됩니다..

arb 파일 이름 작성시 주의사항

안녕하세요. 한길아이티입니다. 파일이름에는 빈칸, 특수문자를 사용하시면 sap 자동실행시 문제를 일으킬수 있습니다. ex) 서울교 서울방향.arb (X) 서울교_서울방향(O) [이메일](X ) 서울교_서울방향(O) 서울교.서울방향.arb(X ) 서울교_서울방향(O) 감사합니다.

선형 좌우측에 가각설정시 횡단구성의 가변구간 설정

안녕하세요. 한길아이티 입니다. 선형중심선을 기준으로 좌우측에 가각이 설정되는 경우에는 횡단구성의 입력에서 가변구간 체크시 선형을 중심으로 좌우측에 모두 체크해주어야만 횡단구성이 정상적으로 진행됩니다. 감사합니다.

지간구성의 변경

안녕하세요. 한길아이티입니다. 기존의 입력된 지간구성을 변경시에는 권고안 실행후 지간구성을 변경하시기 바랍니다. 감사합니다.

"교량의 Station이 선형을 벗어날수 있습니다" 메세지 떠요.

Q) "교량의 Station이 선형을 벗어날수 있습니다"란 메세지가 하단에 뜨는데 무엇이 문제인가요? A) 프로그램사용시 "교량의 Station이 선형을 벗어날수 있습니다" 라고 입력하단에 경고메세지가 뜨는 경우는 교량기본설정-선형정보설정에서 평면선형 , 종단계획고 , 좌측편경사 , 우측편경사 가 교량설정구간보다 작은경우 보여지게 됩니다. 이때 교량시종점은 교량형식및 제원설정에 있는 수치만이 아니라 사각까지 고려한 station이라는것에 유의하시기 바랍니다. 이전에는 편경사까지 고려되지 않았지만 이점 고려되어 업데이트 되어서 표시가 되는것입니다.
