Q : 띠철근을 완전원형후프 형태로 배근할 수 있나요? A : 띠철근의 이음에 대한 옵션을 지원하고 있습니다. 교각 설계선택사항 - 기둥의 [기둥 횡방향 철근 겹이음 상세]는 띠철근의 겹이음에 대한 설정을 할 수 있도록 지원합니다. 겹이음 길이를 [인장이음길이] 또는 [띠철근 이음길이]…
Q : 합성부재력 검토가 되지 않고 있습니다. A : 한계상태설계법에서는 2축휨강도에 대한 검증방법을 제시하고 있으며 프로그램에서는 옵션으로 지원을 하고 있습니다. 검증에서 "2축 휨강도 검토 불필요"로 판정되는 경우는 합성부재력을 검토하고 있지 않은 것입니다. 2축휨강도 검증에 대한 …
Q : 설계선택사항 - 기둥 의 [합성부재력 산정 방법]옵션 설정에 따른 적용사항은 어떻게 다른가요? A : AAbutPier에서는 교직방향하중조합과 교축방향하중조합을 따로 작성하여 해석을 진행하는데 합성부재력 산정 방법 옵션은 교축, 교직방향 단면력을 합성하는데 하중조합이 어떠한 방식…
Q : 한계상태설계법으로 변경하니 하중조합 선택사항이 사라졌습니다. 어디에서 설정하여야 하나요? A : 강도설계법에서는 하중조합에서 기본적인 하중조합과 하중조합 선택사항 설정후 세부하중조합을 작성하였으나 한계상태설계법에서는 각 한계상태별 설정에 따라 각 한계상태(극한, 극단, 사용)의 …
지하구조물의 특성상 모델링시 내부포장과 내부 활하중 등은 기본재하하지 않고 있으며 지지력 검토시에만 적용하나 [내부하중 모델링 재하]선택시에는 내부의 고정하중과 활하중을 Frame모델링에 재하합니다. 내부활하중의 경우는 차도부위에 차량이 재하될 수 있도록 하고 있으므로 참고하시기 바랍니…
[하중추가]버튼으로 사용자하중 추가시 상시와 지진시하중을 선택 또는 동시재하할 수 있도록 하였으며 입력순서를 보완하여 직관적인 입력이 가능하도록 하였습니다. 하중추가가 [Element로 입력]인 경우 마우스로 부재를 Drag하여 선택후 [추가] 버튼을 통해 하중입력이 가능합니다. 하중추…
ACulvert2018에서는 거더,기둥검토,내측벽체 시트가 거더검토 시트와 휨압축단면 검토 시트가 분리되어 적용됩니다. 기둥검토의 표기도 휨압축단면 검토로 변경되며 단면력집계에서도 휨압축단면에 대한 단면력집계가 표기됩니다. 좌우측벽체를 휨압축단면으로 검토시 축력최대,모멘트최대,편심최대,…
Q : 스트럿-타이(STM)해석의 해석조건 ASTM은 무엇인가요? A : 해석조건의 솔버선택은 [SAP+ASTM], [ASTM], [SAP2000 6~7]으로 선택이 가능하며 선택에 따라 해석솔버가 적용됩니다. 해당 메뉴의 적용은 다음과 같습니다. ▶ SAP+ASTM 해석Solver로 …
Q : 최소 받침 지지길이에서 H값은 어떻게 적용되나요? A : 최소 받침 지지길이 계산(도로교설계기준2008 6.4.8, 도로교설계기준2015 8.6.8)에서 H는 설계기준에서 기둥의 평균높이로 기술되어 있으나 계산에서는 교각의 높이(두부보+기둥)으로 고려하고 있습니다. 단차는 포함하…
Q : 교대하중조합에서 상부하중은 무엇인가요? A : 교대는 배면의 토압과 상부의 하중을 지지하기 위한 구조물로서 상부의 하중이 없는 가설시의 케이스를 검토할 수 있도록 상부하중 재하/비재하 에 따른 검토를 지원합니다. 하중조합에서 [상부하중]이 체크된 경우 받침에 작용하는 상부하중이 …
Q : 교대 뒷굽의 단면력 산정에서 토압의 연직분력은 어떤 하중인가요? A : 교대 뒷굽의 단면력 계산시 토압의 연직분력을 고려할 수 있습니다. 도로설계요령 제 3권 3.2.1 항목에 따라 삼각형의 등변분포하중으로 반영되었으며 "안정계산으로 작용시킨 토압"으로 고려되기에 안정계산시의 토…
Q : 하중간 거리가 작아 정상적인 모델링이 되지 않습니다. 하중이 작용하는 절점을 이동하려고 하는데 "이동할 수 없는 Node입니다."라는 경고메시지가 나오며 이동이 되지 않습니다. A : 하중작용점은 실제 받침위치 등으로 하중이 작용하는 점입니다. 때문에 위치조정은 지원하고 있지 않…
Q : 모델링을 수정한후 타이부재가 검토되지 않습니다. A : 해당부재들은 모델링을 조정하면서 신규로 작성된 부재로 판단됩니다. STM의 초기모델링에서는 상면과 하면의 부재에 해당주철근 및 수직부재에 전단철근을 적용(Assign)하지만 추가로 작성되는 부재의 경우는 정보를 알 수 없기에…
Q : 초기값인 모델링에서 어떻게 변경해야하나요? A : 모델링에서 절점을 선택하시면 해당절점을 이동할 수 있습니다. 다른절점에 SNAP을 이용하여 붙이시면 2개의 절점은 1개로 MERGE되며 절점이동으로 인해 길이가 없어지는 부재는 자동으로 삭제됩니다. 이러한 방식으로 모델을 수정할 …
Q : 전단철근간격은 150인데 전단타이 간격에서는 300으로 적용되고 있습니다. A : 각 전단타이는 분담폭을 갖기에 상이한 간격을 포함할 수 있습니다. 때문에 모델링에서는 전체 전단철근 간격 중 최대간격으로 적용하거나 각 수직타이의 위치에서의 전단철근 간격을 각 수직타이에 적용할 수…
Q : 확폭교량을 입력하려는 어떻게 입력하여야 하나요? A : AAbutPier에서는 확폭을 지원하고 있습니다. 이때의 확폭 방법은 슬래브연단에 해당하는 선형을 추가 입력하여 횡단구성에서 슬래브연단에 적용시키는 형태로 가능합니다. 슬래브 제원구성에서는 확폭선형이 적용된 구간을 가변구간으…

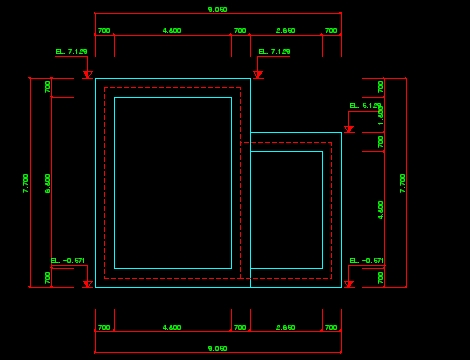

(본문 없음 — 원문 확인 필요)
Q : 도면간소화 타입의 성과품은 지원하지 않나요? A : 도면간소화 타입의 도면은 일반도와 구조도를 구분하지 않고 구조물에 배치되는 철근의 정보(직경, 간격, 형상)만 표기하는 형태로 판단하고 있습니다. 실제 작성시 구조물의 크기 및 형상에 따라 그에 맞는 도면의 가공이 필요할 것으로…
Q : 도면간소화 타입의 성과품은 지원하지 않나요? A : 도면간소화 타입의 도면은 일반도와 구조도를 구분하지 않고 구조물에 배치되는 철근의 정보(직경, 간격, 형상)만 표기하는 형태로 판단하고 있습니다. 실제 작성시 구조물의 크기 및 형상에 따라 그에 맞는 도면의 가공이 필요할 것으로…
Q : 도면간소화 타입의 성과품은 지원하지 않나요? A : 도면간소화 타입의 도면은 일반도와 구조도를 구분하지 않고 구조물에 배치되는 철근의 정보(직경, 간격, 형상)만 표기하는 형태로 판단하고 있습니다. 실제 작성시 구조물의 크기 및 형상에 따라 그에 맞는 도면의 가공이 필요할 것으로…
