옹벽 설계
옹벽 안정·부재 설계를 표준에 맞게.
The Automatic Design Software for Retaining Wall
주요 특징
- 활동·전도·지지력 검토
- 부재 설계
- KDS 대응
제품 소개
소개

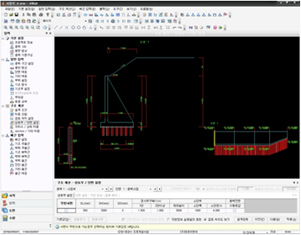

개요
AWall은 옹벽전용 설계 소프트웨어로서 부벽식을 포함한 역T형, L형, 역L형, 중력식, 반중력식, 경사식, 석축등 모든 옹벽 형식에 대한 실시 설계 성과품[설계도면, 구조계산서, 수량산출서(토공/구조물공)]을 제공합니다.
2016. 01. AWall 한계상태 모듈(LSD)가 출시 되었으며, 새로운 설계기준 변경에 따른 도로교설계기준(한계상태설계법, 2015)의 설계를 지원합니다.
2016. 01. AWall 한계상태 모듈(LSD)가 출시 되었으며, 새로운 설계기준 변경에 따른 도로교설계기준(한계상태설계법, 2015)의 설계를 지원합니다.
특징
- 평면 현황의 CAD라인을 직접 로딩하여 옹벽 평면 선형 설계 적용
- 고정하중,활하중,토압,수압 등의 주하중과 풍하중,충동하중,지진하중 등의 부하중은 물론 사용자 정의의 추가하중 적용가능.
- 옹벽의 종단 및 평면 변화 및 변단면에 대한 설계 가능.
- 표준도 DB를 이용한 단면 자동입력 기능 및 단면 최적설계 기능
- 정확한 토압해석 기능(Rankine, Coulomb, Trial_Wedge, Mononobe-Okabe)
- SI 단위계를 지원하며 어느 때나 한번의 토글로 간편하게 단위계를 변환.
- 철도교를 포함한 각종 설계기준에 따라 각종 옹벽 설계
- 원클릭 설계검토 기능은 구조계산서나 설계요약의 출력 없이 최적설계가능.
- 최적 철근량 산정 기능은 사용자가 지정한 안전율에 근접하는 철근 직경 제시.
- 각 지점별 2단 철근을 설정할 수 있으며 불필요한 부위의 철근 삭제 가능
- 다양한 철근 배근 옵션제공(절곡부옵션,전체사보강배치, 부분사보강배치)
- 설계성과품의 최적 포맷 지원 - 일반도/배근도(DXF), 구조계산서/수량산출서(XLS)
- 고정하중,활하중,토압,수압 등의 주하중과 풍하중,충동하중,지진하중 등의 부하중은 물론 사용자 정의의 추가하중 적용가능.
- 옹벽의 종단 및 평면 변화 및 변단면에 대한 설계 가능.
- 표준도 DB를 이용한 단면 자동입력 기능 및 단면 최적설계 기능
- 정확한 토압해석 기능(Rankine, Coulomb, Trial_Wedge, Mononobe-Okabe)
- SI 단위계를 지원하며 어느 때나 한번의 토글로 간편하게 단위계를 변환.
- 철도교를 포함한 각종 설계기준에 따라 각종 옹벽 설계
- 원클릭 설계검토 기능은 구조계산서나 설계요약의 출력 없이 최적설계가능.
- 최적 철근량 산정 기능은 사용자가 지정한 안전율에 근접하는 철근 직경 제시.
- 각 지점별 2단 철근을 설정할 수 있으며 불필요한 부위의 철근 삭제 가능
- 다양한 철근 배근 옵션제공(절곡부옵션,전체사보강배치, 부분사보강배치)
- 설계성과품의 최적 포맷 지원 - 일반도/배근도(DXF), 구조계산서/수량산출서(XLS)

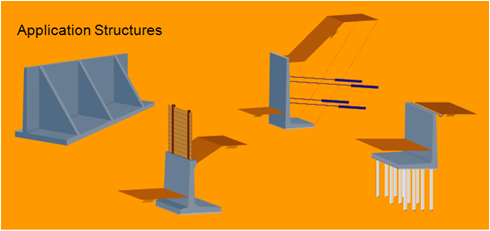

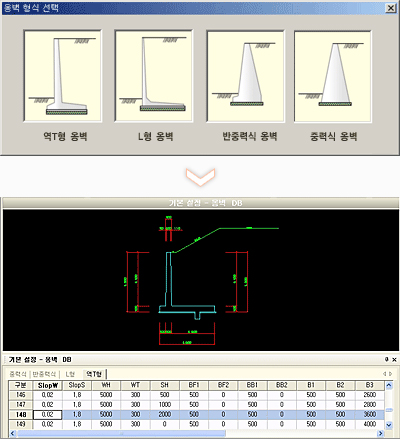

다양한 단면 지원 (DB제공)

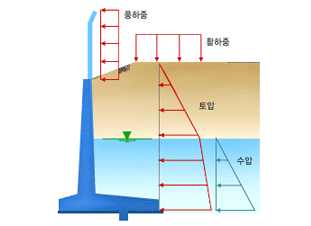

다양한 하중과 토압을 지원
지원하중
- 고정하중
- 활하중
- 통압
- 수압
- 풍하중
- 충돌하중
- 방음벽하중
- 앵커축력
- 사용자정의하중
지반형상을 고려한 기초형식, 배수공지원

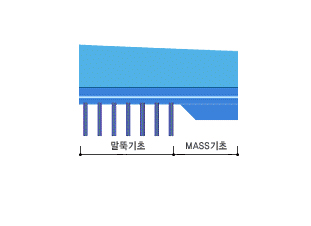

기초형식
-직접기초
- 메스기초
- 잡석기초
- 말뚝기초

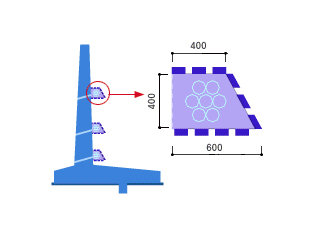

배수공
- 수평배수공
- 연직 및 수평배수공
- Drainboard배수공
- 유공관설치 배수공

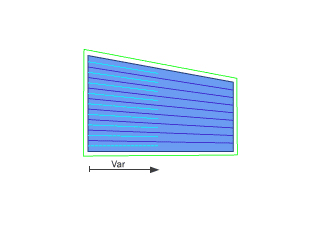

여러형상을 고려한 배근방식 제공

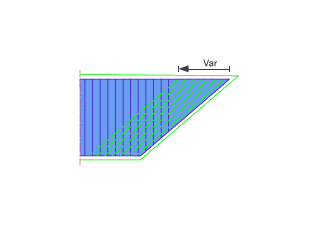

변단면
- 방사형
- 수평형
- 상부기울기
- 저판기울기

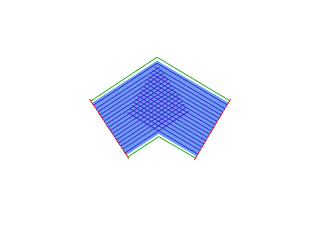

사각부
- 전체연직배근
- 전체사보강
- 부분사보강
절곡부
- 선형방향으로 겹침배치
- 절곡부에서 정착장유지
기본 스펙

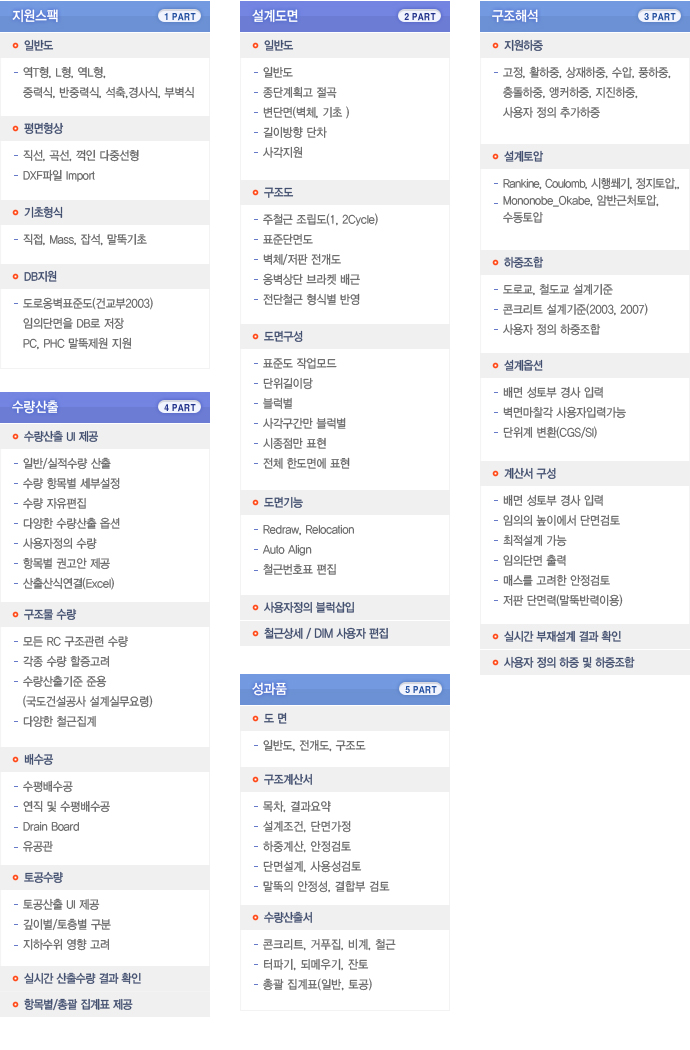

지원 기능 리스트
성과품
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 구조계산서 | 목차, 해석결과요약 | 지원 | |
| 설계조건, 단면가정 | 지원 | ||
| 하중계산(자중, 배면토, 수압, 풍하중, 충돌하중, 사용자하중) | 지원 | ||
| 안정검토(전도, 활동, 지지력) | 지원 | ||
| 단면설계, 철근량산정(벽체, 기초앞뒷굽, 활동방지벽) | 지원 | ||
| 사용성검토(벽체, 기초앞뒷굽, 활동방지벽) | 지원 | ||
| 말뚝의 안정성검토(허용지지력, 수평변위, 허용인발력, 말뚝의 응력검토) | 지원 | ||
| 말뚝과 확대기초의 결합부 검토(압입력, 인발력, 수평력, 철근정착, 연직지압강도) | 지원 | ||
| 수량산출서 | 일반 수량산출서(콘크리트, 거푸집, 비계, 철근 및 파일수량 등) | 지원 | |
| 토공수량 산출서(토층별터파기, 되메우기, 잔토처리 등 ) | 지원 | ||
| 총괄 수량집계표(일반, 토공) | 지원 | ||
| 선택된 배수공에 부합되는 수량집계 | 지원 | ||
| 출력옵션(전체출력, 단위m당) | 지원 | ||
| 설계도면 | 옹벽전개도 , MASS기초 및 PILE 배치도,신축이음 상세도, 배수선택에 따른 배수상세도, 석축쌓기 도면 | 지원 | |
| 옹벽 벽체 및 저판 배근도, 주철근 조립도, 철근 상세도 및 철근 재료표 | 지원 |
수량옵션
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 공통사항 | 수량산출서 및 철근 재료표 작성시 사용자 수량 지원(추가, 삭제기능) | 지원 | |
| 수량산출서 산출근거 및 집계표의 수식참조 기능 지원 | 지원 | ||
| 3단면 이상 단면변화 수량산출지원 | 지원 | ||
| 구조물공 | 수량산출방법 선택(Block당, 단위m당) 지원 | 지원 | |
| 일반수량,실적수량(공통수량분리, 포함) | 지원 | ||
| 철근집계 | 지원 | ||
| 수량산출 형식에 따른 공종명 | 지원 | ||
| 다웰바 수량, 상세 지원 | 지원 | ||
| 배수공 | 수평배수공 | 지원 | |
| 연직 및 수평배수공 | 지원 | ||
| Drain Board | 지원 | ||
| 유공관 | 지원 | ||
| 토공 | 터파기, 수중터파기 | 지원 | |
| 직터파기(가시설의 경우) | 지원 | ||
| 토층별 터파기 수량 | 지원 |
일반사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 신축 이음부 | 신축이음부 사각지원 | 지원 | |
| 신축이음으로 자동생성된 단면의 설계 지원 | 지원 | ||
| 선형절곡부 신축이음부 정의 옵션 | 지원 | ||
| 신축이음개수,기준거리로 신축이음부 정의 | 지원 | ||
| 입력방법 | 평면형상 프로그램내 작업가능(Aline연동) | 지원 | |
| DXF형태의 평면선형 Import기능 | 지원 | ||
| 기초형식 | 직접기초,Mass기초, 잡석기초 | 지원 | |
| 말뚝기초 | 지원 | ||
| 평면형상 | 곡선과 직선이 연결되어 꺽인형태의 선형 | 미지원 | |
| 석축,경사식 | 지원 | ||
| 부벽식 | 지원 | ||
| 직선,곡선,꺽인 선형 | 지원 | ||
| 한 개의 파일에 여러 개의 선형입력 | 지원 | ||
| 지원형식 | 역T형 | 지원 | |
| L형, 역L형 | 지원 | ||
| 중력식, 반중력식 | 지원 | ||
| 석축,경사식 | 지원 | ||
| 부벽식 | 지원 |
구조해석
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원하중 | 고정하중, 활하중, 철도교상재하중 | 지원 | |
| 수압, 풍하중, 충돌하중, 앵커하중 | 지원 | ||
| 지진하중 | 지원 | ||
| 사용자 정의 추가하중 | 지원 | ||
| 설계토압 | Rankine, Coulomb 토압 | 지원 | |
| 시행쐐기 토압 | 지원 | ||
| 정지토압, 암반근처 토압 | 지원 | ||
| Mononobe_Okabe 토압 | 지원 | ||
| 수동토압(옹벽전면에 작용) | 지원 | ||
| 하중조합 | 도로교설계기준 | 지원 | |
| 콘크리트교 설계기준 | 지원 | ||
| 철도교 설계기준(노반편) | 지원 | ||
| 철도교 설계기준(철도교편) | 지원 | ||
| 사용자 정의 하중조합 | 지원 | ||
| 설계옵션 | 배면 성토부 경사 입력 | 지원 | |
| 벽면마찰각 CASE별 선택입력및 사용자입력가능 | 지원 | ||
| 원클릭으로 전체 입력 및 성과품 단위계 변환(CGS/SI) | 지원 | ||
| 각종 설계기준 선택기능 | 지원 | ||
| 사각부 철근 배치옵션(전체연직, 전체사보강, 부분사보강) | 지원 | ||
| 구조해석 | 설계검토 및 설계요약 | 지원 | |
| 벽체 임의의 높이에서 단면검토 | 지원 | ||
| 적정 철근량 자동산정으로 최적설계 가능 | 지원 | ||
| 구조계산서 임의단면 출력 | 지원 | ||
| 말뚝 반력으로 저판 단면력 산출 | 지원 |
설계도면
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 도면기능 | 전체도면 새로작성 | 지원 | |
| 사용자가 원하는 방식으로 세밀하고 편리한 도면 배치 기능 | 지원 | ||
| 같은 종류의 도면 자동 정렬 | 지원 | ||
| ADManager 철근번호표 편집 | 지원 | ||
| 철근배근기능 | 벽체변단면(방사형, 수평, 상부기울기, 저판기울기) | 지원 | |
| 기초변단면(방사형, 앞굽기준, 뒷굽기준, 전단키기준, 벽체기준) | 지원 | ||
| 절곡부 주철근 배치옵션(선형겹침, 절곡정착장) | 지원 | ||
| 절곡부 배력철근 배치옵션(선형겹침, 절곡정착장, 절곡연결) | 지원 | ||
| 사각부 철근 배치옵션(전체연직, 전체사보강, 부분사보강) | 지원 | ||
| 일반도 | 출력옵션(옹벽전체, Block별, 길이별) | 지원 | |
| 사각지원(옹벽 시종점부, 신축이음부 사각) | 지원 | ||
| 일반도(위치도 및 배수공 포함) | 지원 | ||
| 종단계획고 절곡 | 지원 | ||
| 변단면(벽체높이, 기초폭원 ) | 지원 | ||
| 길이방향 단차 | 지원 | ||
| 구조도 | 주철근 조립도(1, 2Cycle) | 지원 | |
| 표준단면도 | 지원 | ||
| 벽체/저판 슬래브 전개도 | 지원 | ||
| 옹벽상단 브라켓 배근 | 지원 | ||
| 전단철근 형식별 반영 | 지원 | ||
| 도면옵션(벽체구조도 전, 배면 동시표현) | 지원 | ||
| 도면옵션(저판구조도 상, 하면 동시표현) | 지원 | ||
| 벽체부,저판부 배근도 일부출력 | 지원 | ||
| 출력옵션(Block별, 단위m당) | 지원 | ||
| 정착장 및 겹침이음에 대한 적용기준 선택 지원(보정계수, 산식) | 지원 | ||
| 한국도로공사[전산설계도서 표준화 체계(HCAD)] 지원(현재4.0버전) | 지원 |
DATA BASE 지원
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 단면형태 | 역T형,L형, 중력식, 반중력식(도로옹벽표준도, 2003, 건교부) | 지원 | |
| 부대도면(도로옹벽표준도, 2003, 건교부) | 지원 | ||
| 사용자 정의에 의한 임의단면을 DB로 저장 | 지원 | ||
| 말뚝DB | PC, PHC 말뚝 제원참조 | 지원 | |
| 현장타설 말뚝 설계 | 지원 |
