지중구조물 설계
다양한 타입의 지중구조물 설계.
Design Software for Buried Structures of Various Types
주요 특징
- 지중구조물 설계
- 타입별 형식 지원
- 3D Plate 해석
제품 소개

소개
ATypeDesign은 다양한 타입의 지중구조물을 설계하기 위한 프로그램으로 기획되었습니다.
지중구조물은 여러 형태가 가능하나 자동화프로그램의 특성상 여러 가지 형상 및 조건을 동시에 고려하기 어려운 부분이 있습니다.
ATypeDesign은 목적에 따라 다른 지중구조물에서 주로 설계될 수 있는 형식을 지원할 수 있도록 조건별로 필요한 기능을 지원하되 그 외 입력은 제한하여 좀 더 다양한 타입의 지중구조물을 설계하도록 했습니다.
특징
모든 조건을 동시에 지원하는 것이 아닌 제한된 조건 내에서의 형식지원을 목표로 하였으며 각 타입에서 불필요한 입력을 제거하여 오류발생을 차단하고 입력시간을 단축할 수 있도록 했습니다.
ACulvert, ARcBridge 등 다른 자동화프로그램처럼 쉬운 입력과 기본설정을 제공하고 있으며 기본적인 부재구성과 모델링과 단면검토, 배근 등은 동일한 구성을 갖되 난간벽, 마감벽, 개구부, 단면변화 등 타입별로 필요한 구성요소를 추가지원합니다.
설계지원
공통사항
-한계상태설계법 (도로교설계기준 KDS 24 10 11 : 2019, 도로암거구조설계기준 KDS 44 90 00 : 2021, 철도설계기준 KDS 24 00 00 : 2021)
-강도설계법 (KDS 14 20 00 : 2021)
-지원 해석 Tool : SAP2000 7, MIDAS 4.3.0, MIDAS 8.6.1, MIDAS NX
-MIDAS와의 해석 자동연동(MIDAS NX)
-직접기초, mass기초, 잡석기초, 말뚝기초 지원
-사용자하중재하 및 하중계수 반영 ( 2D해석, 3D해석 )
-조건에 따른 상단활하중 고려 ( 상재하중, 이동하중, 활하중미재하 )
-내부하중 및 차도부에 내부활하중 재하
-내진설계기준 KDS 14 00 00에 따른 성능목표 수준별 내진해석 ( 등가정적, 응답변위, 내진해석제외 )
-검토단면의 추가/삭제 등 사용자편집 지원
-하중 및 모델링 자동 갱신
-사용자하중 추가 및 사용자하중 산출근거 입력
-NLLINK 또는 Comp. Only Spring을 이용한 압축전담 지반모델링

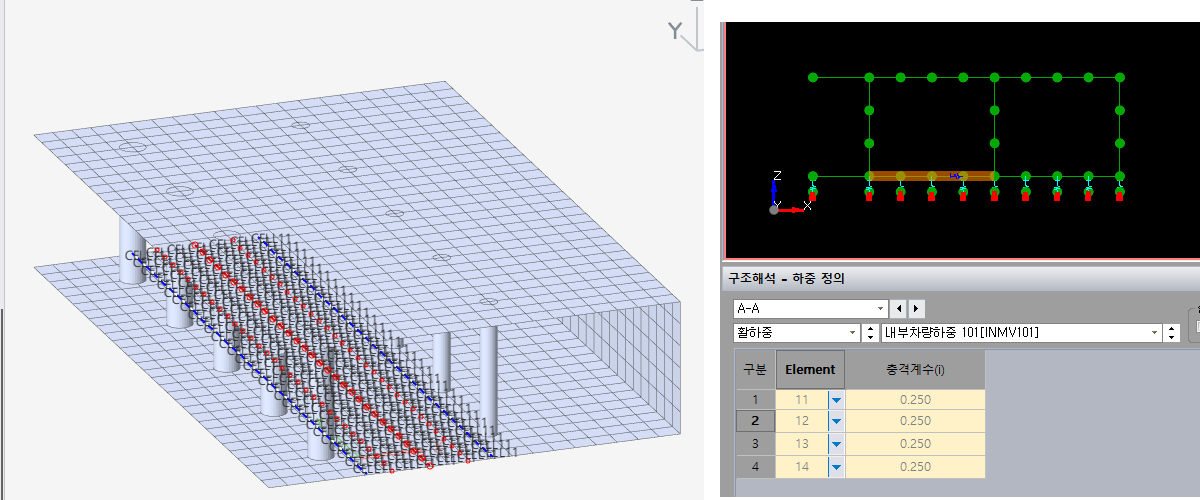

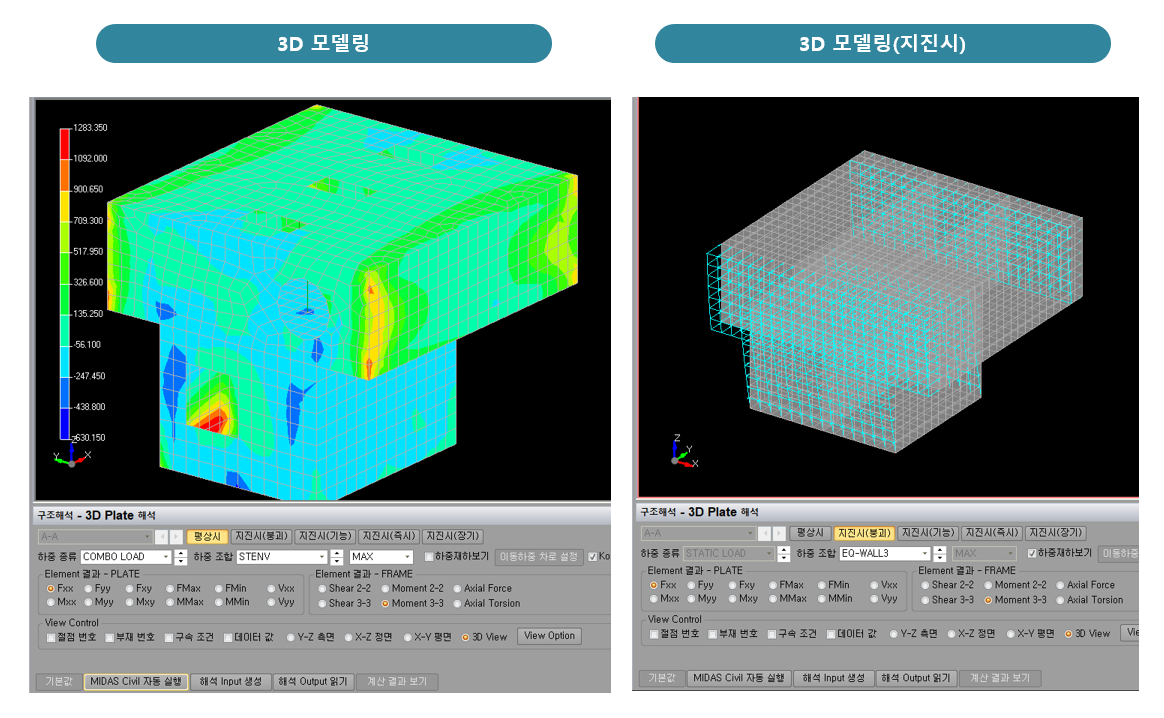

-3D Plate 해석 ( 상시모델링, 수준별 지진시모델링 )
-기둥, 말뚝, 개구부를 고려한 3D Plate해석

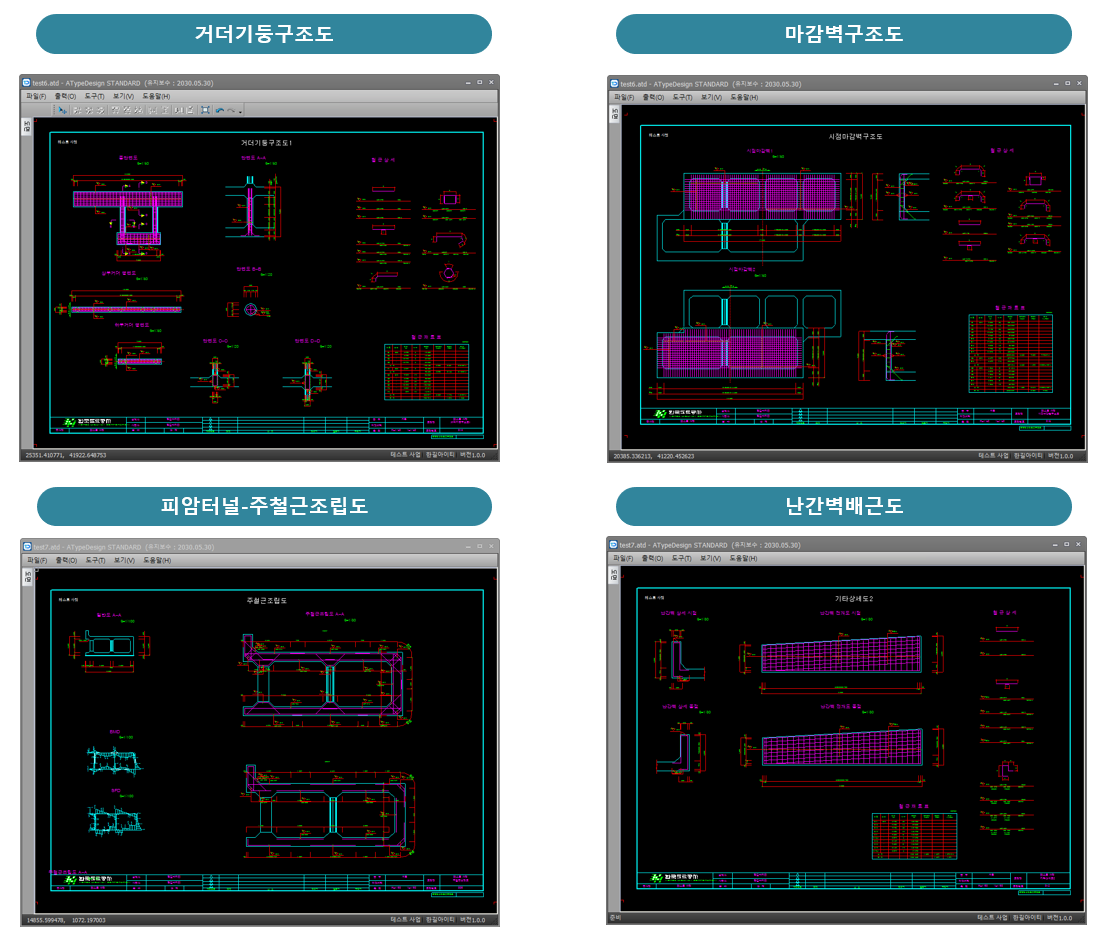

-CAD DIMENSION 지원

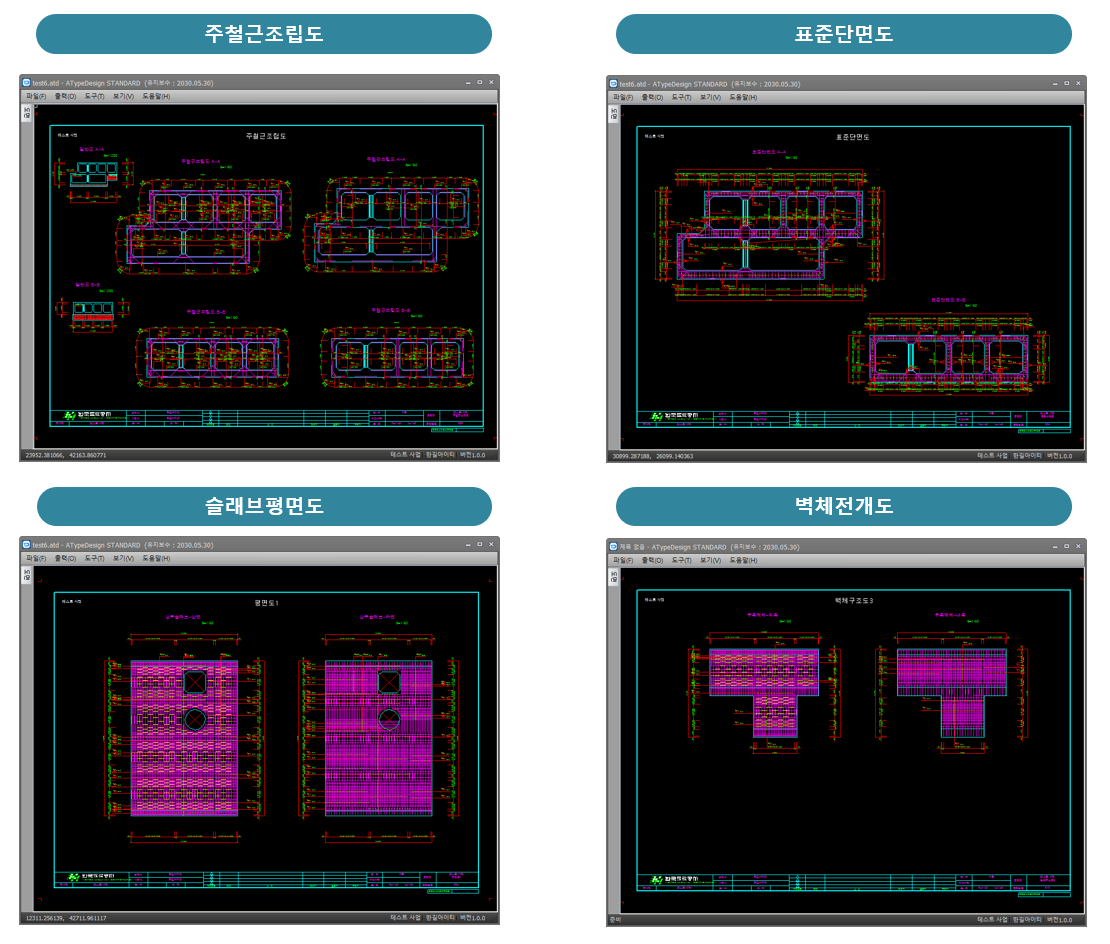

-간소화타입 철근마킹, 철근재료표 지원

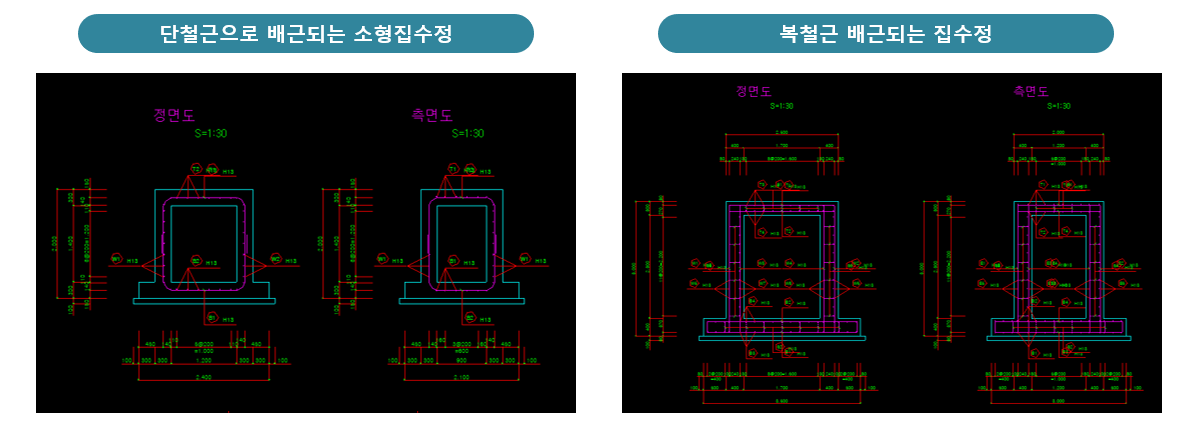

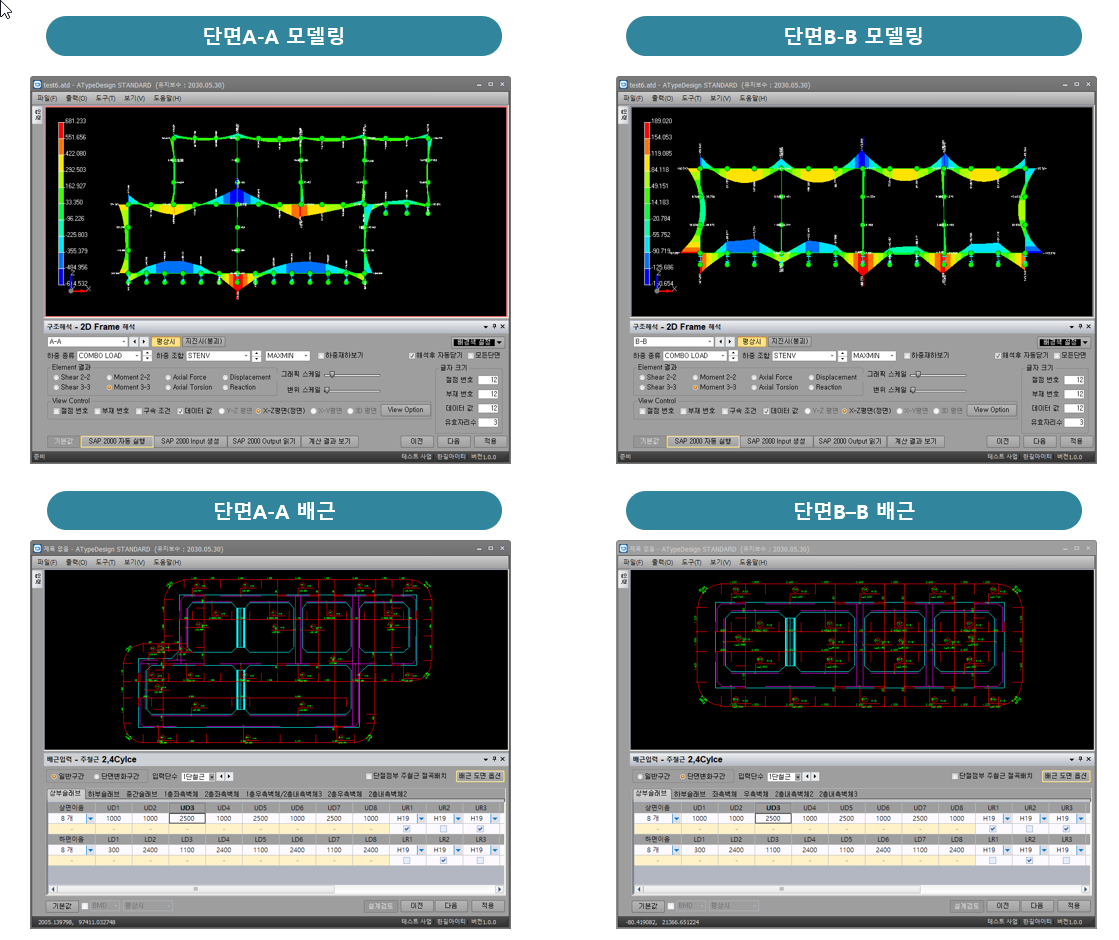

집수정 타입

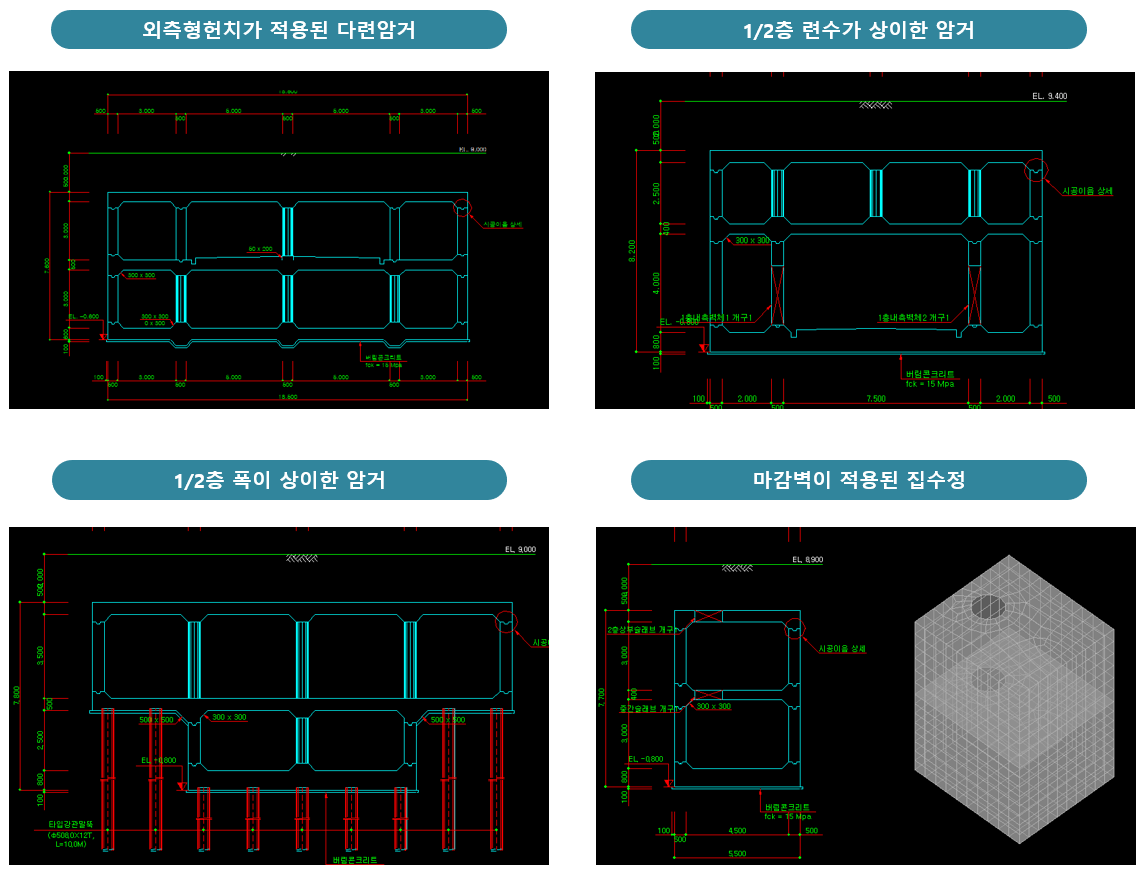

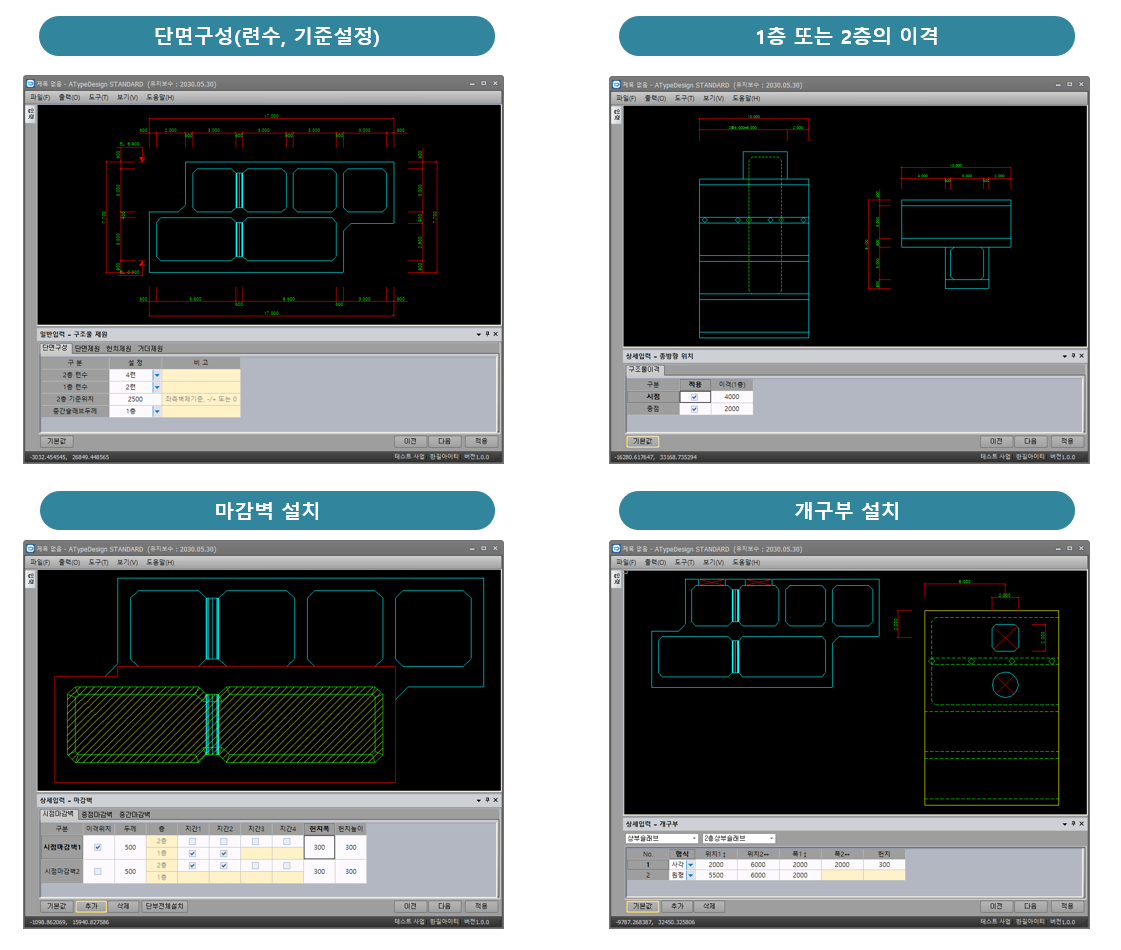

-복층으로 구성된 지중구조물
-련수 및 위치 조정으로 다양한 구성
-자유로운 차도부 설정
-1층 또는 2층에 대해 이격된 구조물길이를 지원
-집수정으로 활용가능하도록 마감벽, 개구부를 지원

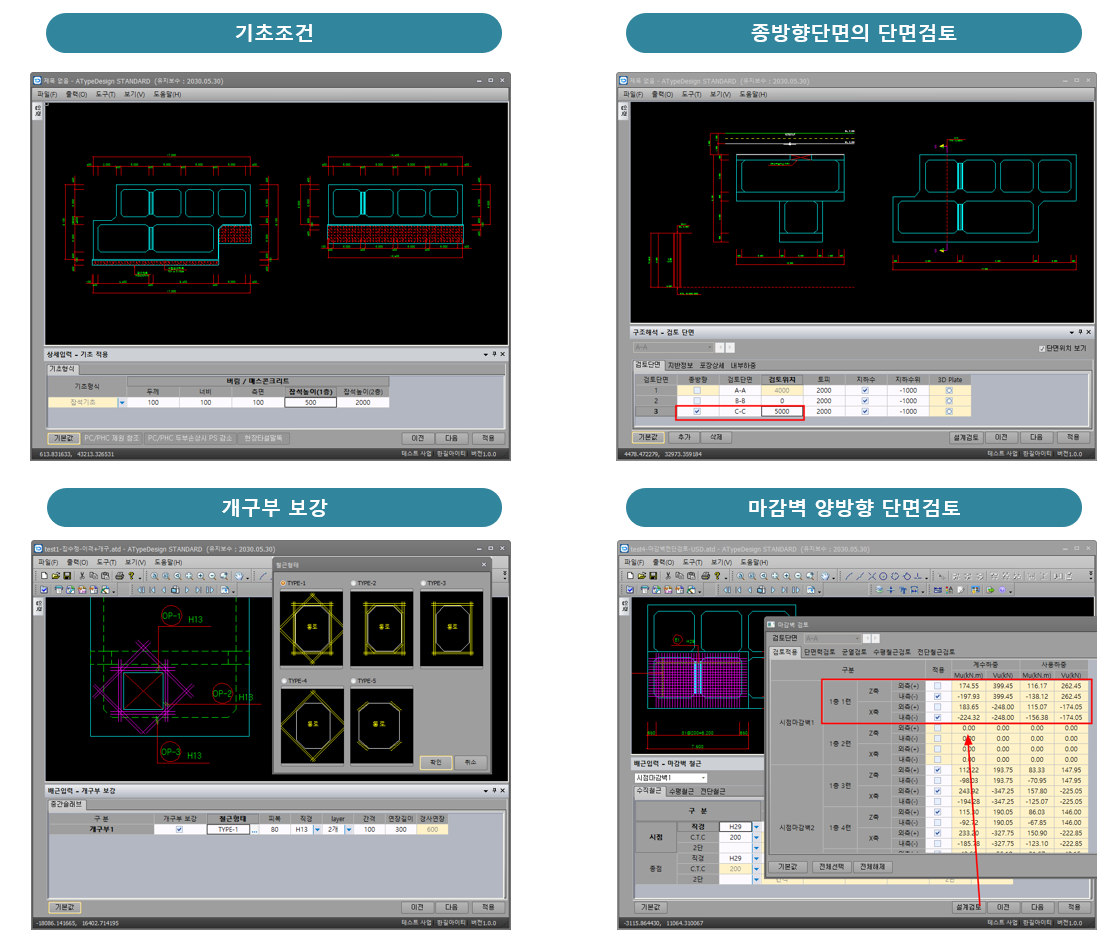

-종방향 단면검토 지원
-마감벽, 개구부를 포함한 3D Plate모델링
-3D Plate모델링 결과에 따른 마감벽 양방향 단면검토
-종방향지진하중 지원



피암터널

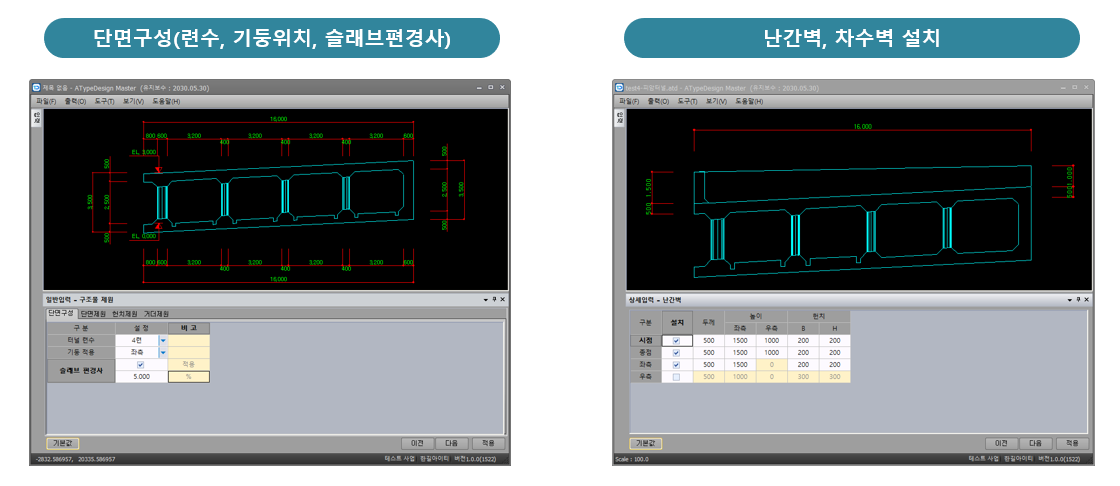

-좌측 또는 우측벽체에 기둥을 배치
-기둥에 곡선헌치 적용
-난간벽을 모델링하여 단면검토에 포함
-구조물경사 적용

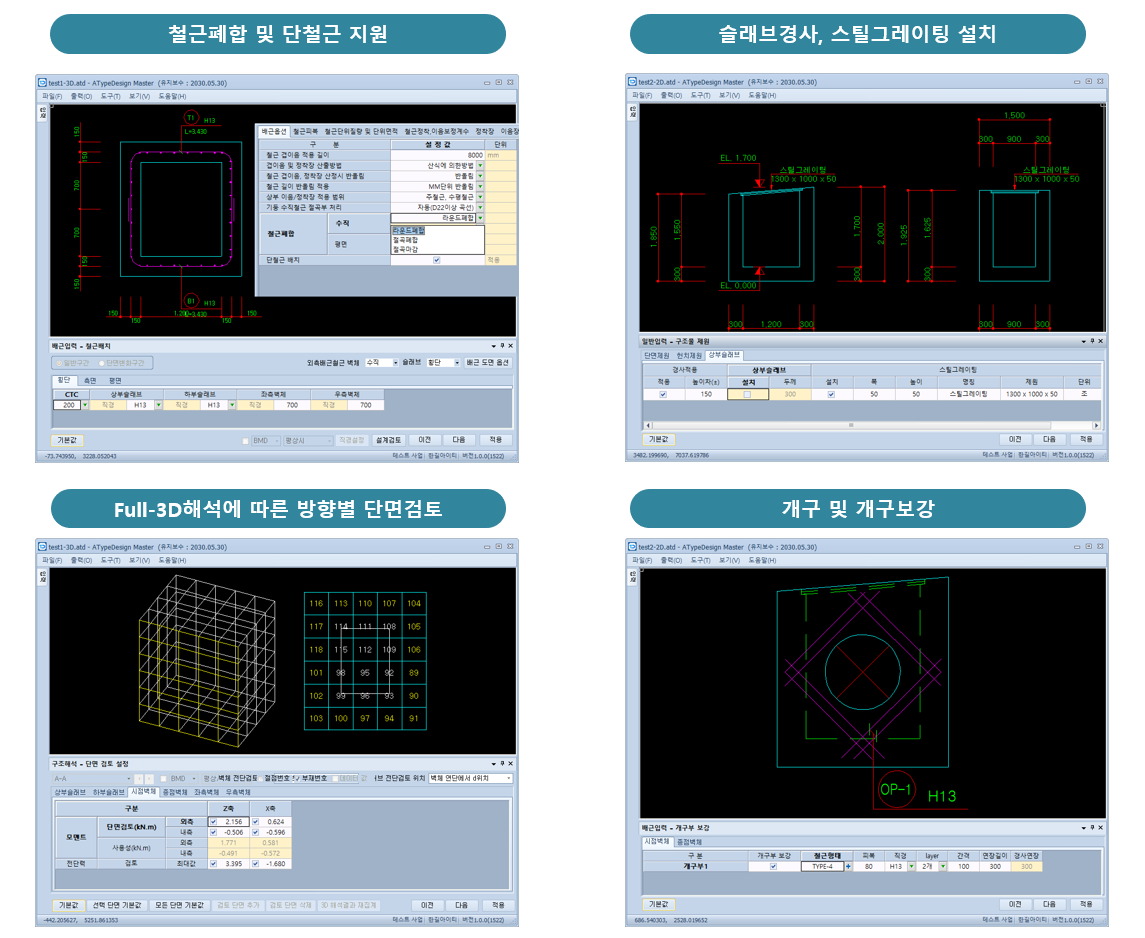

도로집수정 타입

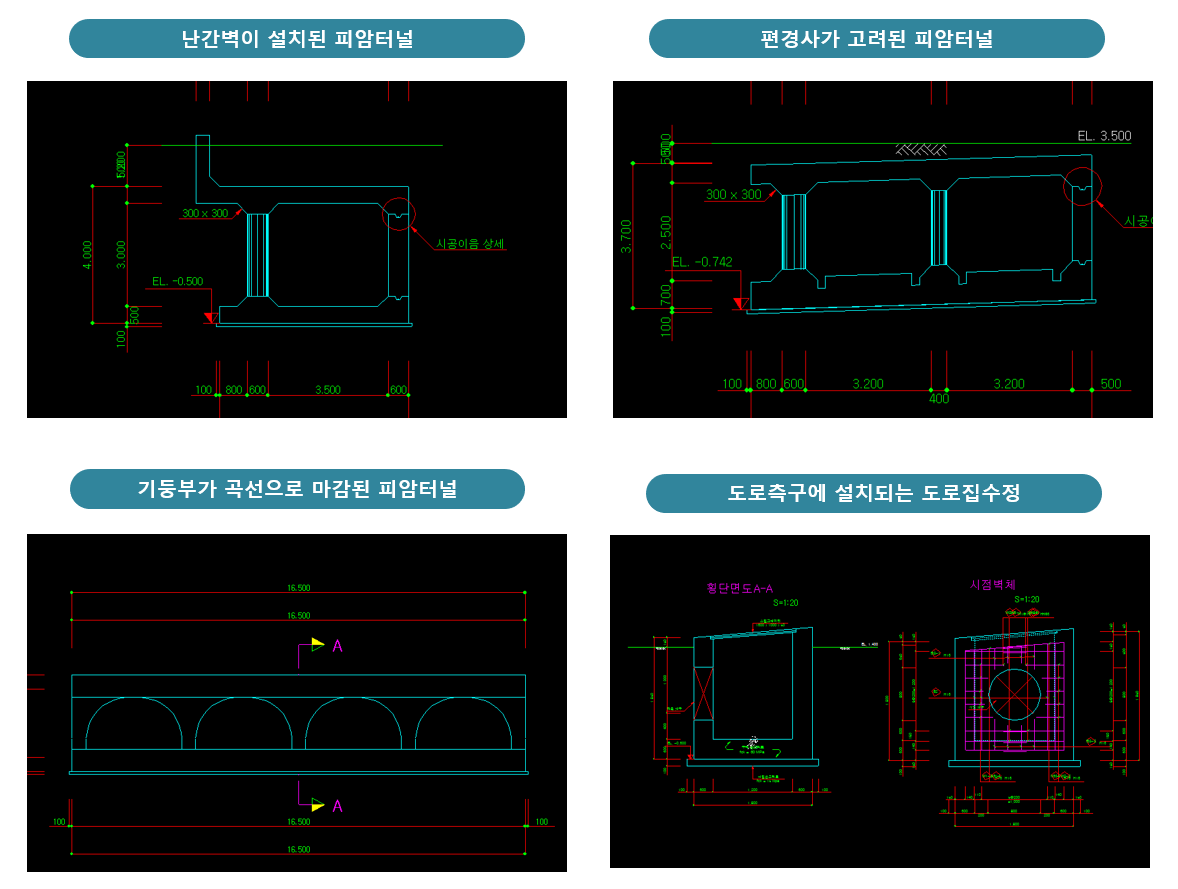

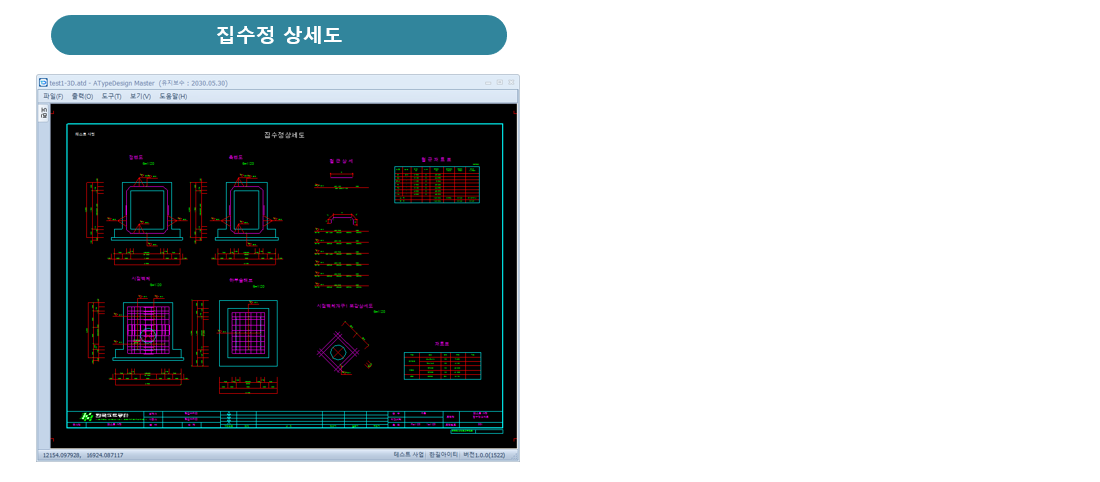

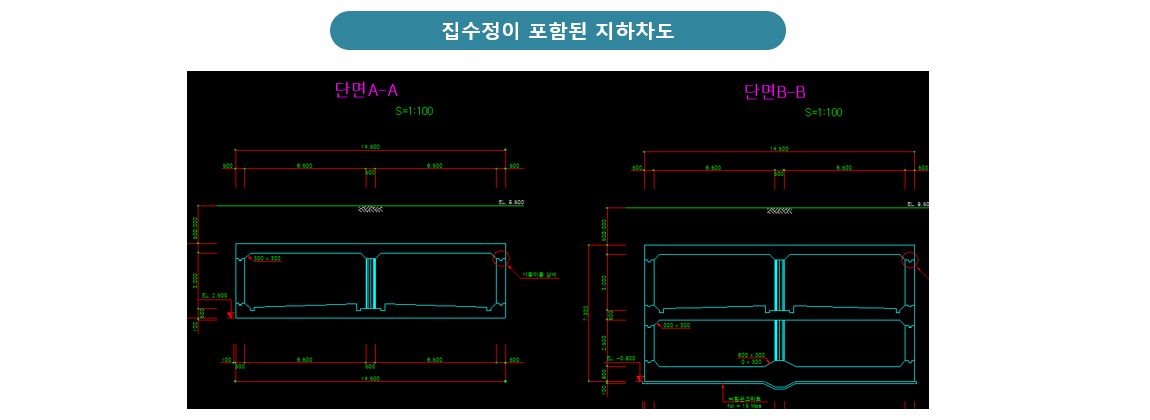

ATypeDesign에서 작성가능한 형식

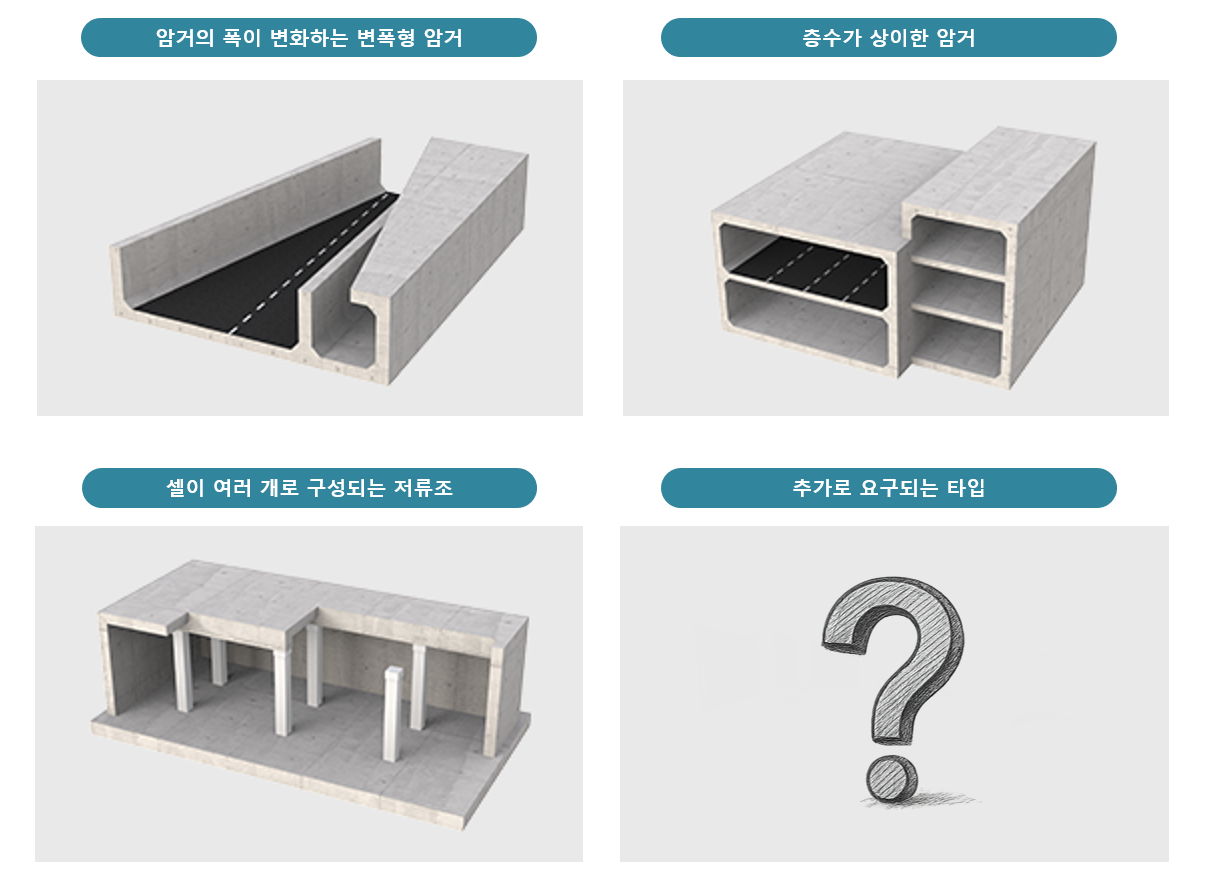

추가지원 예정 타입
