스트럿-타이(STM) 설계
복잡한 응력 교란영역을 스트럿-타이 모델로 설계하는 STM 전문 도구.
The Automatic Design Software for Strut-Tie Model (Truss, Stress Flow, E.S.O, Nodal Zone Analysis)
주요 특징
- KDS·ACI·AASHTO·Eurocode 설계기준 대응
- 자동 스트럿-타이 모델링
- 웹에서 바로 실행(3D)
- 2014년 출시 · 2016년 영문판
제품 소개
소개
개요
스트럿-타이 모델(Strut-Tie Model)은 전 세계 주요 설계기준이 채택한 응력교란영역(D-Region) 설계 방법입니다.
AStrutTie는 KDS(강도설계법 · 한계상태설계법) · ACI 318 · AASHTO LRFD · Eurocode 2의 스트럿-타이 모델 설계와 계산서 작성을 지원하며, 깊은보 · 코벨 · 말뚝기초 · 교각 코핑 · 우각부 · 정착부 등 건축/토목 콘크리트 구조의 응력교란영역을 설계합니다.
AStrutTie 2.0(2026)은 설치 없이 웹 브라우저에서 실행되고, Windows 데스크톱 앱도 같은 코드로 제공합니다.
모든 계산 결과는 자동 게이트가 공개된 수계산 · SAP2000 · 독립 기준값과 대조해 검증합니다.
특징

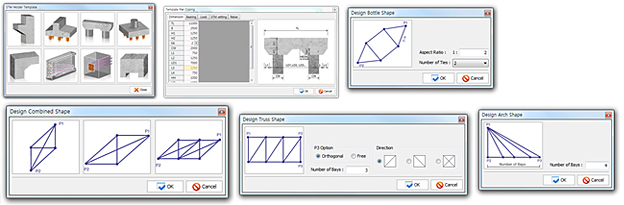

D-영역 템플릿 16종(확대 · 말뚝 · 교대 기초, 3D 말뚝캡, 교각/교대 격자, 깊은보(단순 · 연속), 코벨, 교각 코핑, 우각부, 정착판, PSC 정착부, 박스 거더, 격자 거더)으로 검증된 스트럿-타이 모델을 몇 분 안에 만듭니다. 모델 · 응력 흐름 비교 · 설계기준 검토 · 계산서까지 한 작업 공간에서 이어집니다.

요금제 — Free · Standard · Pro
-모든 요금제 공통: 브라우저 STM 설계(2D) · 설계기준 5종(KDS · KDS-LSD · ACI 318 · AASHTO LRFD · Eurocode 2) · 자유 모델링과 DXF 가져오기 · 기본 템플릿(코핑 · 기초 · 깊은보 · 코벨 · 프레임 코너) · 주응력 흐름분석 · 정정/부정정 트러스 해석 · ESO 위상 보조 · 스트럿 · 타이 · 절점영역 검토-Free: 모델당 절점 수 제한 · 저장 · 인쇄는 워터마크 동반-Standard: 절점 무제한 · 워터마크 없는 반출(저장 · DXF 내보내기 · 인쇄) · Windows 데스크톱 앱 · AI 검토 보조-Pro: Standard 전부 · 3D STM(말뚝캡 · 교각/교대 격자) · 고급 템플릿(PSC 정착부 · 정착판 · 박스 거더 · 격자 거더) · AI 사용량 상향-영구 라이선스와 가격 = www.astruttie.com/pricing
설계지원 기능

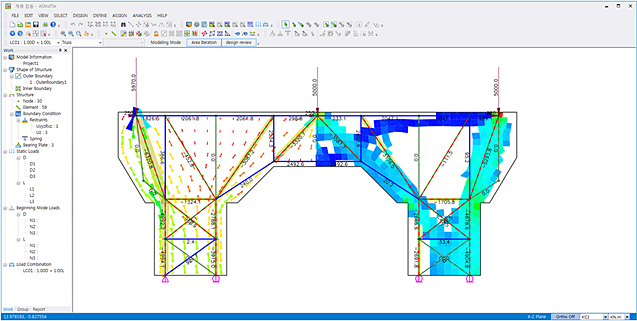

스트럿-타이 모델 설계

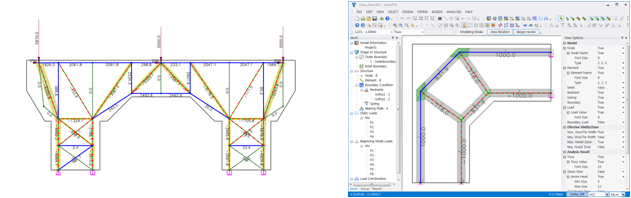

-건축/토목 콘크리트 구조의 모든 응력교란영역(D-Region)을 설계합니다.-설계자가 자유롭게 모델링하고, DXF 가져오기 · 내보내기로 CAD와 왕복합니다.-CAD에서 익숙한 편집 명령(복사 · 이동 · 대칭 · 회전)을 지원합니다.-소요 단면적과 최대 단면적을 모델 위에 그려 부재별 여유를 바로 봅니다.

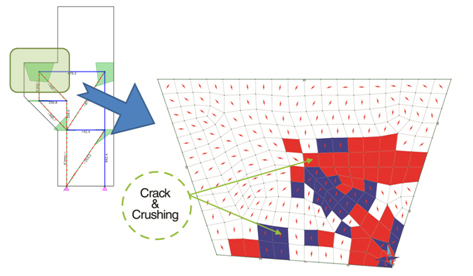

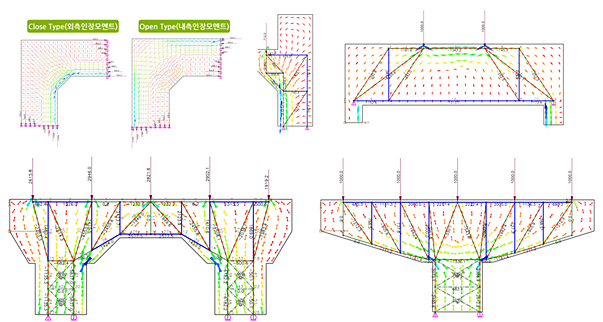

트러스 모델링을 위한 주응력 흐름분석
내장 평면응력 유한요소 해석으로 계산한 주응력 흐름과 스트럿-타이 모델을 겹쳐 비교합니다. 하중 경로를 따르는 트러스 모델을 고르는 일이 STM의 핵심이며, AStrutTie는 응력 흐름을 근거로 그 선택을 안내하고 형상이나 하중이 바뀌면 강도 검토를 자동으로 다시 수행합니다.

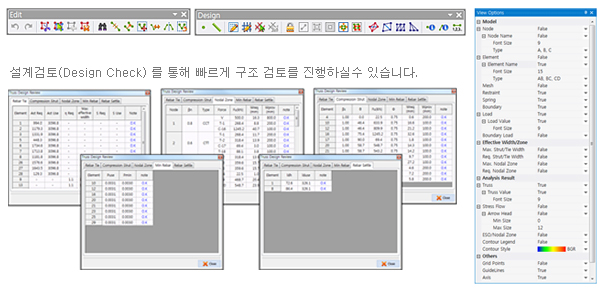

설계기준 검토
스트럿 · 타이 · 절점영역을 선택한 설계기준(KDS · KDS-LSD · ACI 318 · AASHTO LRFD · Eurocode 2)으로 검토하고, 부재마다 합격/불합격과 안전율을 보입니다. 같은 모델에서 기준만 바꿔 결과 차이를 비교할 수 있습니다.

3D 스트럿-타이(Pro)
3D 말뚝캡과 교각/교대 격자 기초를 3차원 스트럿-타이 모델로 설계합니다. 모델 · 검토 · 계산서가 모두 3차원입니다(Pro 요금제).

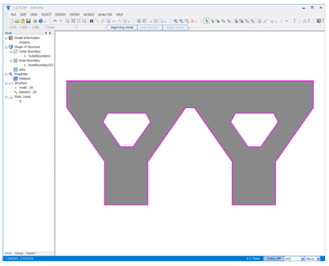

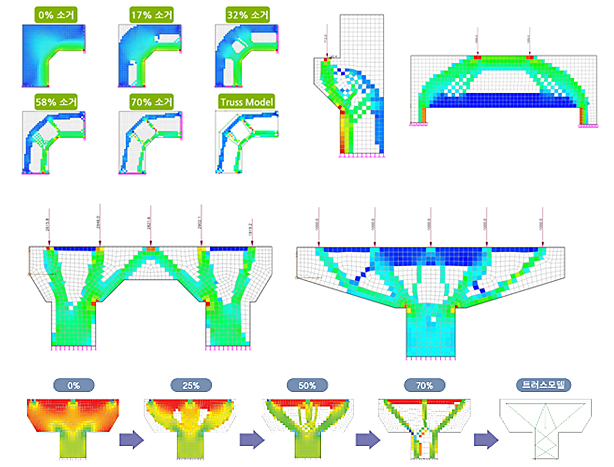

ESO 위상 보조
점진적 구조최적화(ESO, Evolutionary Structural Optimization)로 스트럿 · 타이 배치의 밑그림을 제안합니다. 모든 요금제에서 쓸 수 있습니다.

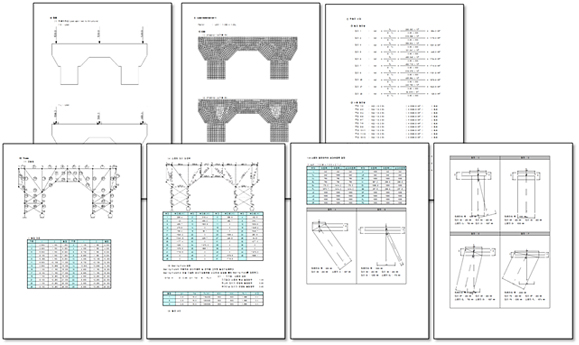

계산서
형상 · 부재력 · 설계기준 검토를 담은 HTML 계산서를 자동으로 만듭니다. Word에서 열고 PDF로 인쇄하며, 모든 검토가 기준 조항으로 추적됩니다. 화면과 계산서는 한국어 · 영어를 지원합니다.

AStrutTie 전용 사이트: www.astruttie.com ↗
