도로·교량(강교) 설계
강박스·거더 교량 설계를 선형 입력부터 도면·수량까지 한 흐름으로.
주요 특징
- 강상형(강박스)·거더 교량
- 선형·횡단 기반 교량 모델링
- 구조계산서·강재/용접/도장 집계
- 일반도·상세도 DXF 출력
제품 소개
소개
Overview
1998년 처음 출시된 ARoad는 국내 강상자형교 전용 설계 자동화 소프트웨어입니다.
도로교인 ARoad를 기반으로 철도교용 계산서 및 입력창을 탑재한 ARail(2004. 12),
바닥판 배근도 및 일반수량 산출을 위한 ARoadDeck(2005. 8), 개구형 형상을 지원하는 OpenBox(2013. 7),
도로교설계기준2015(한계상태설계법)을 지원하는 LSD(2015. 4)를 모듈로 추가합니다.
도로교설계기준(한계상태설계법)해설2015를 지원하는 LSD모듈은 ARoad2015에서 추가 지원합니다.
곡선교를 준용하여 강구조설계기준2014에 따른 검토가 진행되며 업그레이드 사항은 다음을 통해 확인 가능합니다.
( ☞ 내용 확인 )
한계상태설계법에 적합한 강합성교량을 빠르게 설계하여 검토할 수 있습니다.
도로교인 ARoad를 기반으로 철도교용 계산서 및 입력창을 탑재한 ARail(2004. 12),
바닥판 배근도 및 일반수량 산출을 위한 ARoadDeck(2005. 8), 개구형 형상을 지원하는 OpenBox(2013. 7),
도로교설계기준2015(한계상태설계법)을 지원하는 LSD(2015. 4)를 모듈로 추가합니다.
도로교설계기준(한계상태설계법)해설2015를 지원하는 LSD모듈은 ARoad2015에서 추가 지원합니다.
곡선교를 준용하여 강구조설계기준2014에 따른 검토가 진행되며 업그레이드 사항은 다음을 통해 확인 가능합니다.
( ☞ 내용 확인 )
한계상태설계법에 적합한 강합성교량을 빠르게 설계하여 검토할 수 있습니다.
Present Status
국내에서 200여 업체에서 300여 카피를 사용하고 있습니다.
오랫동안 수많은 프로젝트 수행을 통하여 성과품을 검증하였으며
지속적인 업그레이드를 통해 품질을 향상해 왔습니다.
현재 국내에서 설계되는 강상자형교는 대부분은 ARoad로 설계되고 있으며,
국내 강교 설계 자동화 소프트웨어라 자부하고 있습니다.
오랫동안 수많은 프로젝트 수행을 통하여 성과품을 검증하였으며
지속적인 업그레이드를 통해 품질을 향상해 왔습니다.
현재 국내에서 설계되는 강상자형교는 대부분은 ARoad로 설계되고 있으며,
국내 강교 설계 자동화 소프트웨어라 자부하고 있습니다.
특징
Special Features
1998년 처음 출시 후 설계기준 반영, 제품 기능 업그레이드를 진행해 왔습니다.
도로교설계기준 2010, 도로교설계기준 2015(한계상태설계법),
철도교 설계기준 2011, 철도교 설계기준 2013 등 최신 기준을 반영했습니다.
지간별, 거더별, 지점별 등 모든 부위별로 입력으로 상세한 설계가 가능합니다.
많은 입력은 다양한 옵션, 기본값 및 자동화 버튼으로 입력 편의성을 향상했습니다.
구조계산서, 요약도, 사용자 설계점검 등을 통한 설계 검토를 편리하게 지원합니다.
도로교설계기준 2010, 도로교설계기준 2015(한계상태설계법),
철도교 설계기준 2011, 철도교 설계기준 2013 등 최신 기준을 반영했습니다.
지간별, 거더별, 지점별 등 모든 부위별로 입력으로 상세한 설계가 가능합니다.
많은 입력은 다양한 옵션, 기본값 및 자동화 버튼으로 입력 편의성을 향상했습니다.
구조계산서, 요약도, 사용자 설계점검 등을 통한 설계 검토를 편리하게 지원합니다.

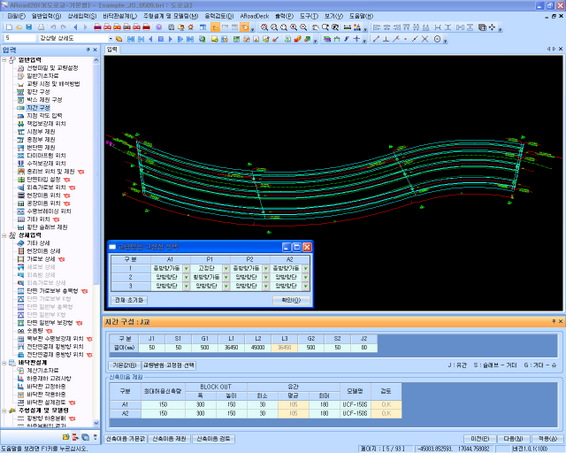

▶ 지원 선형
크로소이드, 난형, 이중난형, S-Curve 선형, 완화곡선 등 도로, 철도, 지하철 및 경전철 등에서 사용하는 대부분의 평면 선형을 지원합니다.
▶ 지원 단면
일반형, 제형, 편측제형, 노면 경사형 등 다양한 단면 타입을 지원합니다.
상판 종류는 폐합타입, 개구타입 및 혼합타입으로 설계가 가능합니다. (OpenBox Module)
▶ 상판 보강

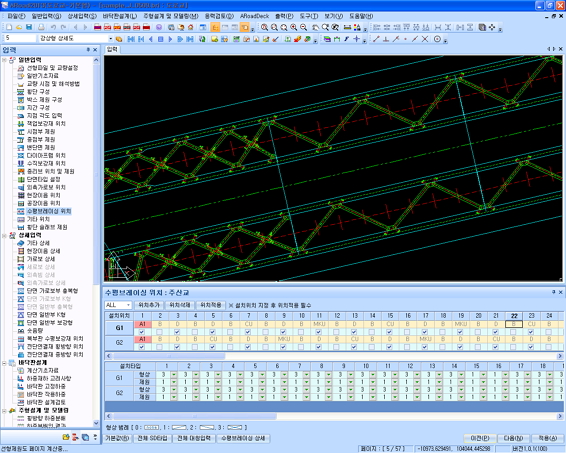

개구형 상판을 사용할 경우 분리된 상판을 연결하기 위한 수평브레이싱 설치 지원. (OpenBox Module)

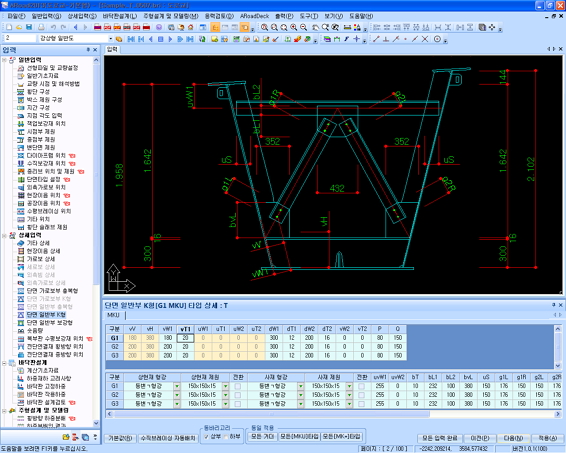

SD 타입, X 타입 브레이싱 형상 및 다양한 형태의 형강 제원 사용 가능.
수평브레이싱 상판 직접 연결, 상판에 거셋트판 연결, 복부판에 거셋트판 연결 등 다양한 형태의 연결 지원.

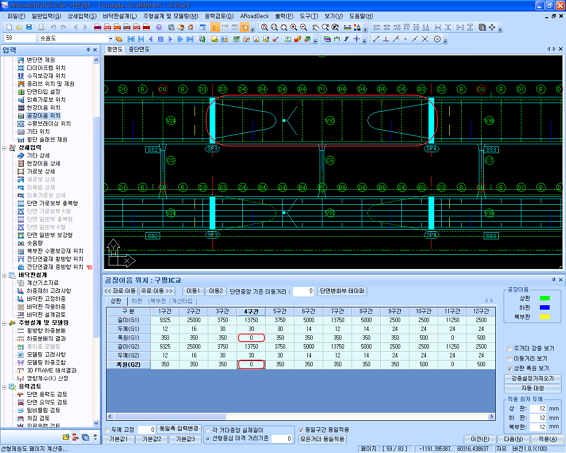

▶ 개구 구간 설정
개구 구간 설정과 상판 폭 변화가 가능합니다.
폭변화는 복부판을 중심으로 내측변화와 양측변화를 모두 지원합니다.
폭 제원 입력으로 폐합 구간 및 개구 구간을 자유롭게 지정하실 수 있습니다.

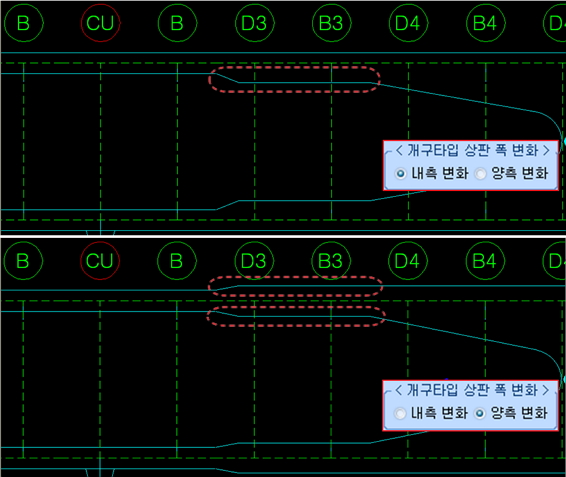

▶ 상판 폭 변화
개구형 교량에서 상판 폭이 변화 될 경우 폭 변화 옵션으로 내측 및 양측 변화 적용 가능

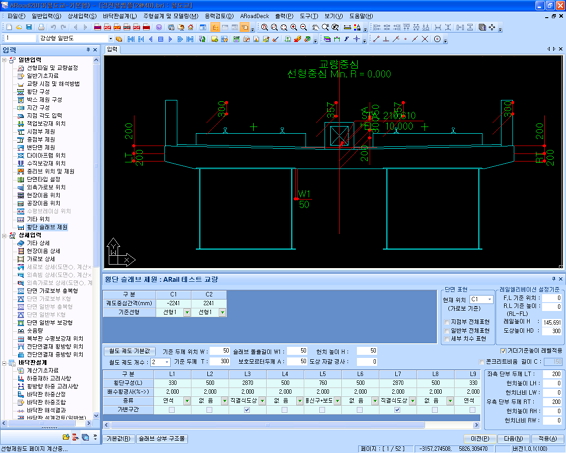

▶ 횡단 구성
도로교 설계를 위한 보도, 방호벽, 방음벽, 중분대, 차도 등 구간 설정과
철도교 설계를 위한 도상, 연석, 통신구 입력 등 실제 형상과 유사한 횡단 구성 입력 지원 (Rail Module)
▶ 하중 적용

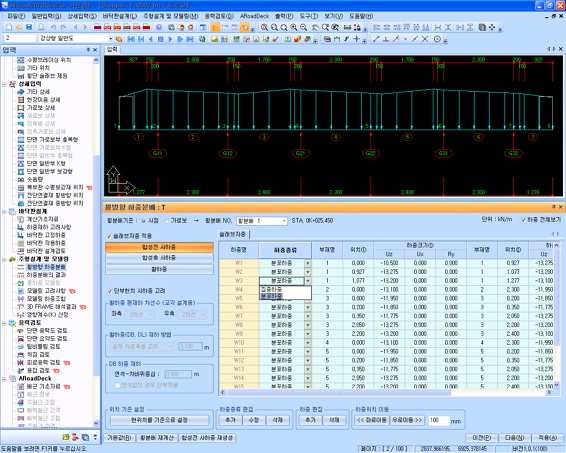

하중 종류별 하중 지원 유무 설정이 가능한 입력창 지원
등분포 및 집중 하중을 자유롭게 선택 가능한 편집창 지원
하중조합에서 적용하중 고려 유무 및 적용 비율 입력 가능

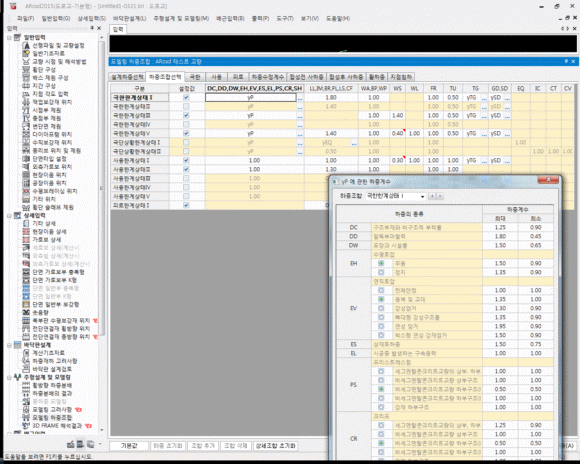

▶ 하중조합
한계상태별 하중조합의 적용 및 계수조정 지원 (한계상태 Module)

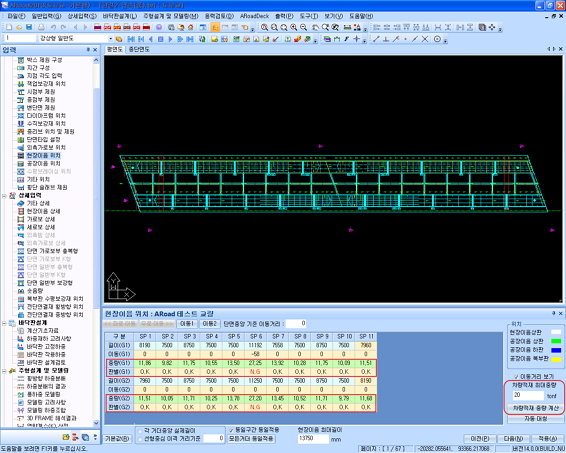

▶ 운반 중량
일반입력에서 위치별 운반 중량을 확인하는 "차량적재 중량 계산" 검토 버튼 지원

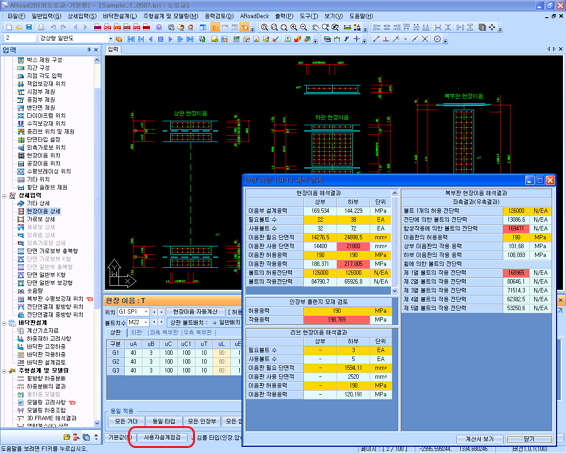

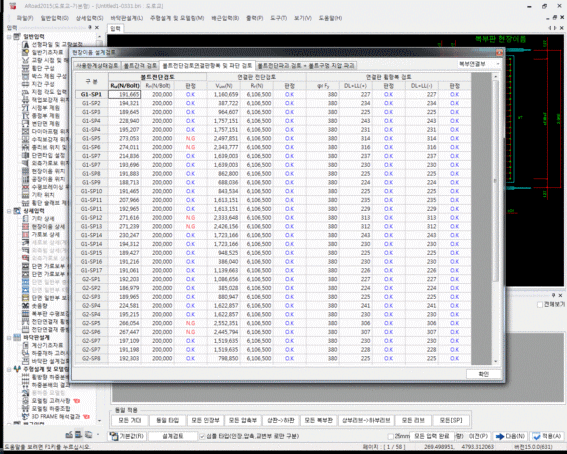

▶ 설계검토
빠른 검토 확인을 위한 폐합형, 개구형 현장이음 사용자 설계점검 지원

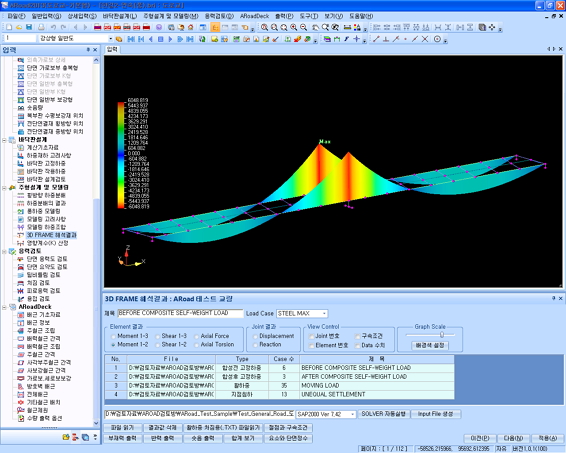

▶ 격자해석
SAP2000을 이용한 3D Frame 해석 결과 보기
▶ 설계검토
단면, 보강재, 현장이음 등의 계산결과에 대한 설계검토 지원 (한계상태 Module)

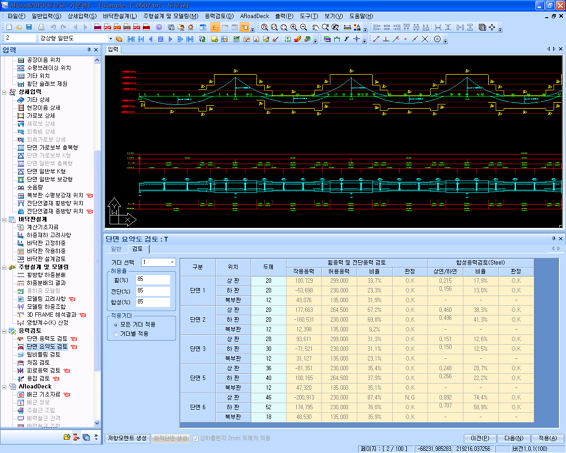

▶ 단면검토
단면 제원, 발생 응력 및 저항 응력을 한번에 확인하는 입력창
단면검토 테이블로 위치별 검토 결과값 확인
Deck 모듈 소개
빠르고 간편한 입력
- ARoad DATA를 BRX파일등으로 변환하지 않고 슬래브 설계 DATA로 직접 사용
- 기 시행한 바닥판 설계 결과를 자동으로 반영하여 슬래브 구조도 작성
- 강교 사하중 결과 활용으로 중간지점부 배력철근위치 설정 간편
- 도로교, 철도교 등 해당 바닥판 형식에 맞는 배근도 설정
- 기 시행한 바닥판 설계 결과를 자동으로 반영하여 슬래브 구조도 작성
- 강교 사하중 결과 활용으로 중간지점부 배력철근위치 설정 간편
- 도로교, 철도교 등 해당 바닥판 형식에 맞는 배근도 설정
사용자 편의증대
- 다수의 교량설계시 각 교량별 수량의 총집계 자동작성(지원예정)
- 클릭에 의한 임의위치 가로보 및 세로보 배근 상세도 표기
- 철근 Trim 구간 설정 및 사용자 구간 편집
- 주철근조립도 작성시 철근기본길이를 고려한 이음장 자동 표시
- 배력근 간격과 주장율 철근의 간격을 고려한 배력근 조립도 자동생성
- 클릭에 의한 임의위치 가로보 및 세로보 배근 상세도 표기
- 철근 Trim 구간 설정 및 사용자 구간 편집
- 주철근조립도 작성시 철근기본길이를 고려한 이음장 자동 표시
- 배력근 간격과 주장율 철근의 간격을 고려한 배력근 조립도 자동생성
사용자 스타일 제공
- 주철근 간격 사용자 상세 편집 및 조정 가능
- 다양한 주철근 및 배력철근 입력으로 강도설계법 및 경험적 설계법을 지원
- 다양한 주철근 및 배력철근 입력으로 강도설계법 및 경험적 설계법을 지원

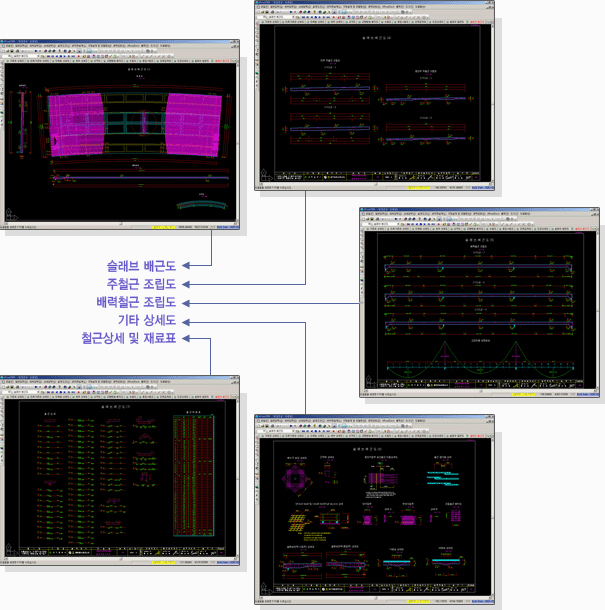

도면 성과품

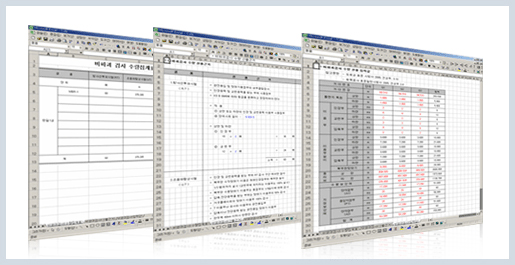

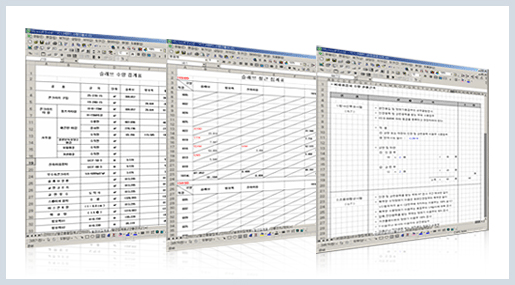

수량관련 성과품
- 용접수량 데이터를 이용한 비파괴검사집계표, 비파괴검사산출근거
- 일반수량집계표, 철근수량집계표, 일반수량산출근거

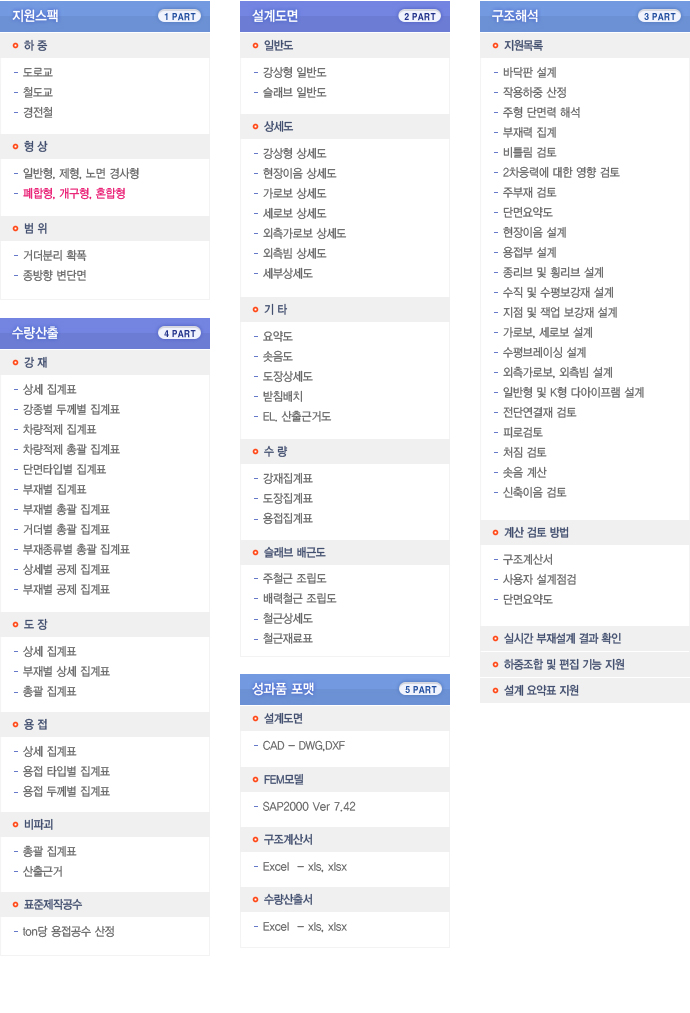

기본 스펙
지원 기능 리스트
일반사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 공통사항 | 도로교, 철도교, 경전철, 지하철 하중 지원 | 지원 | ARail |
| 도로교설계기준 2010, 철도교설계기준(노반편) 2013 지원 | 지원 | ARoad2015 | |
| 하부 프로그램 설계용 교량정보 파일(*.sbi) 내보내기 | 지원 | ||
| 도로교설계기준 (한계상태설계법) : 강구조기준 2014 곡선교 지원 | 지원 | LSD | |
| CT형강 및 판형타입 종리브 선택 및 스캘럽 지원 | 지원 | LSD | |
| K형 가로보 | 미지원 | ||
| 종방향 현장이음 및 복부판 현장이음 | 미지원 | ||
| 다양한 형태의 일반 박스형 및 개구 단면 지원 (일반, 제형, 편측제형, 노면경사형) | 지원 | OpenBox | |
| 분리 상판 연결을 위한 수평브레이싱 SD타입, X타입 배치 | 지원 | OpenBox | |
| 수평브레이싱 및 상판 연결을 위한 용접 및 거셋트판 연결 타입 옵션 | 지원 | OpenBox | |
| 상판 개구 구간 및 폐합구간 자유 설정 옵션 | 지원 | OpenBox | |
| 개구부와 폐합구간을 연결하는 다양한 형태의 테이퍼 처리 | 지원 | OpenBox | |
| 상판 분리 및 폐합부를 고려한 현장이음 자동 배치 | 지원 | OpenBox | |
| 상판 폭변화시 양측 변화 및 내측 폭변화 옵션 | 지원 | OpenBox | |
| 다이아프램 상판 연결판 제원 입력 | 지원 | OpenBox | |
| 개구부를 고려한 종리브 자동 배치 버튼 지원 | 지원 | OpenBox | |
| 현장이음 26 mm 초과시 규정 (도.설 3.5.3.6) | 지원 | ARoad2015 | |
| 외측가로보 및 외측빔 스터드 입력항 추가 | 지원 | ||
| 철도교용 수직보강재와 수평보강재 용접 옵션 (강구조편람 제5권, P356) | 지원 | ||
| 교량 요약 리스트 | 지원 | ||
| K형 다이아프램 입력, 도면, 수량 | 지원 | ||
| 한국도로공사, 철도시설공단 표준 레이어 지원 | 지원 | ||
| 사교, 확폭교, 변단면 교량 지원 | 지원 | ||
| 상판 형식 개구형, 일반형 선택 옵션 | 지원 | OpenBox | |
| 거더별 종방향 변단면 제원 별도 설정 기능 | 지원 | ARoad2015 | |
| 크로스박스, 아웃트리거 도면, 수량, 계산 (모델링만 부분 지원) | 미지원 | ||
| 외측가로보 및 외측빔 일부 구간 적용 | 미지원 | ||
| 강상판 관련 입력 및 계산 | 미지원 | ||
| 캔틸레버 확폭 | 미지원 | ||
| 선형관련 | 크로소이드 선형, 난형(卵型), 이중난형, 복합난형, S-CURVE 선형 | 지원 | |
| 철도교, 경전철, 고속철도(3차 포물선, COMPOUND CURVE) | 지원 | ||
| 확폭 설계를 위한 다중 선형 지원 | 지원 | ||
| ALine 없이도 선형 입력익 가능한 자체 선형 입력 기능 | 지원 | ||
| 선형프로그램 (ALine) 연동 기능 | 지원 | ||
| 계산관련 | 도로, 보도, 방음벽, 난간, 방호벽, 중분대 등 하중 입력 | 지원 | Rail |
| 철도, 고속철도, 지하철, 경전철 하중 선택 및 편집 기능 | 지원 | Rail | |
| 설하중, 보호모르터, 전차선주, 궤도, 군집하중 적용 | 지원 | Rail | |
| 자갈 도상 및 직결식 도상 지원 | 지원 | Rail | |
| 열차 시동, 제동, 장대레일 종하중 적용 | 지원 | Rail | |
| 바닥판 해석용 탈선하중 지원 | 지원 | Rail | |
| 바닥판 Frame 모델링 해석 지원 | 지원 | Rail | |
| 열차작용 풍하중, 원심하중, 횡하중 등 횡방향 작용 이동하중을 고려한 해석 | 지원 | Rail | |
| 전차선주 설치부 계산서 추가 검토 | 지원 | Rail | |
| 연석+보도, 연석, 자갈막이, 통신구, 교측보도 등 다양한 횡단 지원 | 지원 | Rail | |
| 거더 기준높이 레벨적용 옵션 지원 | 지원 | Rail | |
| 시공기면 F.L 기준 위치 설정 기능 (슬래브 제원입력) | 지원 | Rail | |
| 배수구배 입력에 의한 편측 배수 및 중앙배수 설정 가능 | 지원 | Rail | |
| 바닥판 중앙부 강도설계법, 경험적설계법, LB-Deck 설계 지원 | 지원 | ||
| 모든 거더 구조계산서 생성 옵션 (단면가정, 단면검토, 현장이음 계산서) | 지원 | ||
| 크로스박스, 아웃트리거 3D 모델링 지원 | 지원 | ||
| 신축이음 내진값 반영, 정밀식, 간편식 지원 | 지원 | ||
| 세로보, 외측가로보, 종빔 계산서 | 미지원 | Rail | |
| K형 다이아프램 구조계산서 | 지원 | ||
| 수평브레이싱 구조계산서 | 지원 | OpenBox |
계산지원사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 구조계산서 | 설계기준 및 단면 가정 | 지원 | |
| 바닥판 계산 | 지원 | ||
| 개구형을 고려한 모델링 및 하중재하 | 지원 | OpenBox | |
| 부재력 및 반력 집계 | 지원 | ||
| 개구형을 고려한 단면응력 검토 (중간지점부 폐합 타입만 현재 지원) | 지원 | OpenBox | |
| 개구형을 고려한 이음부 검토 | 지원 | OpenBox | |
| 보강재 설계 | 지원 | ||
| 가로보, 세로보, 외측가로보, 외측빔 설계, 수평브레이싱 검토 | 지원 | OpenBox | |
| K형 다이아프램 및 전단연결재 | 지원예정 | ||
| 피로검토, 처짐검토, 솟음검토 및 신축이음 계산 | 지원 | ||
| 현장이음 검토 요약표 생성 | 지원 | ||
| 분배계수 및 지렛대 방식 횡분배 계산 | 지원 | LSD | |
| 바닥판 유효폭 산정방식 도로교설계기준 2012, 2015 선택 옵션 | 지원 | LSD | |
| 세로보, 외측빔, 외측가로보 (한계상태 설계법) (도면, 수량만 지원) | 지원예정 | LSD | |
| 시공단계 해석 (한계상태 설계법) | 지원예정 | LSD |
도면지원사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 배근도 | 슬래브 배근도 | 지원 | Deck |
| 주철근 조립도 | 지원 | Deck | |
| 배력철근 조립도 | 지원 | Deck | |
| 기타 상세도 | 지원 | Deck | |
| 철근 재료표 | 지원 | Deck | |
| 방호벽 | 지원 | ||
| 일반도 | 개구형을 고려한 강상형 일반도 | 지원 | OpenBox |
| 개구형을 고려한 슬래브 일반도 | 지원 | OpenBox | |
| 상세도 | 세로보 상세도 | 지원 | |
| 외측가로보 상세도 | 지원 | ||
| 외측빔 상세도 | 지원 | ||
| 세부 상세도 | 지원 | ||
| 개구형을 고려한 강상형 상세도 | 지원 | OpenBox | |
| 개구형을 고려한 현장이음 상세도 | 지원 | OpenBox | |
| 개구형을 고려한 강상형 단면도 | 지원 | OpenBox | |
| 가로보 상세도 | 지원 | ||
| 기타도면 | 요약도 | 지원 | |
| 솟음도 | 지원 | ||
| 받침배치도 | 지원 | ||
| EL. 산출근거도 | 지원 | ||
| 도장 상세도 | 미지원 |
수량지원사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 강재수량 | 개구형을 및 브레이싱을 고려한 상세 집계표 | 지원 | OpenBox |
| 강종별 두께별 집계표 | 지원 | ||
| 차량적재 총괄 집계표 | 지원 | ||
| 단면타입별 집계표 | 지원 | ||
| 부재별 집계표 | 지원 | ||
| 부재별 총괄 집계표 | 지원 | ||
| 거더별 총괄 집계표 | 지원 | ||
| 부재 종류별 집계표 | 지원 | ||
| 상세별 공제 집계표 | 지원 | ||
| 부재별 공제 집계표 | 지원 | ||
| 내부출입구, 맨홀, 환기구홀 식 수량 산출 | 지원 | ||
| 도장수량 | 상세 집계표 (기존방식 및 실제면적 선택 옵션) | 지원 | ARoad2015 |
| 부재별 상세 집계표 | 지원 | ||
| 총괄 집계표 | 지원 | ||
| 용접수량 | 상세 집계표 | 지원 | |
| 부재별 상세 집계표 | 지원 | ||
| 총괄 집계표 | 지원 | ||
| 일반수량 | 상부총괄 집계표 | 지원 | |
| 상부철근 집계표 | 지원 | Deck | |
| 수량산출 근거 | 지원 | Deck | |
| 철근총괄 집계표 | 지원 | ||
| 상부수량 집계표 | 지원 | ||
| 비파괴 검사서 | 비파괴검사 수량 집계표 | 지원 | Deck |
| 비파괴검사 수량 산출근거 | 지원 | Deck | |
| 표준제작공수 | 표준 제작공수 산정 | 지원 | Deck |
| 6㎜ 필렛 용접으로 환산한 산출근거 | 지원 | Deck |
