RC 교량 설계
철근콘크리트 교량 설계.
The Automatic Design Software for Reinforced Concrete Rahmen Bridges
주요 특징
- RC 교량 부재
- 설계기준 검토
제품 소개
소개
개요
ARcBridge는 R.C Rahmen교, R.C Slab교, R.C Arch교, π형 Rahmen교, BOX형 Rahmen교 설계자동화 소프트웨어로서 설계도면, 구조계산(2D/3D), 수량산출 등을 자동화하여 상용되고 있는 RC교량 설계 소프트웨어입니다.
ARcBridge2013에서는 계산, 배근 및 수량에서 사용자 선택에 따른 확장성을 더했으며 함형라멘교(BOX Rahmen)를 추가 지원함으로써 설계되는 대부분의 RC교량을 지원합니다. ( ☞ 내용 확인 )
ARcBridge2013에서는 계산, 배근 및 수량에서 사용자 선택에 따른 확장성을 더했으며 함형라멘교(BOX Rahmen)를 추가 지원함으로써 설계되는 대부분의 RC교량을 지원합니다. ( ☞ 내용 확인 )

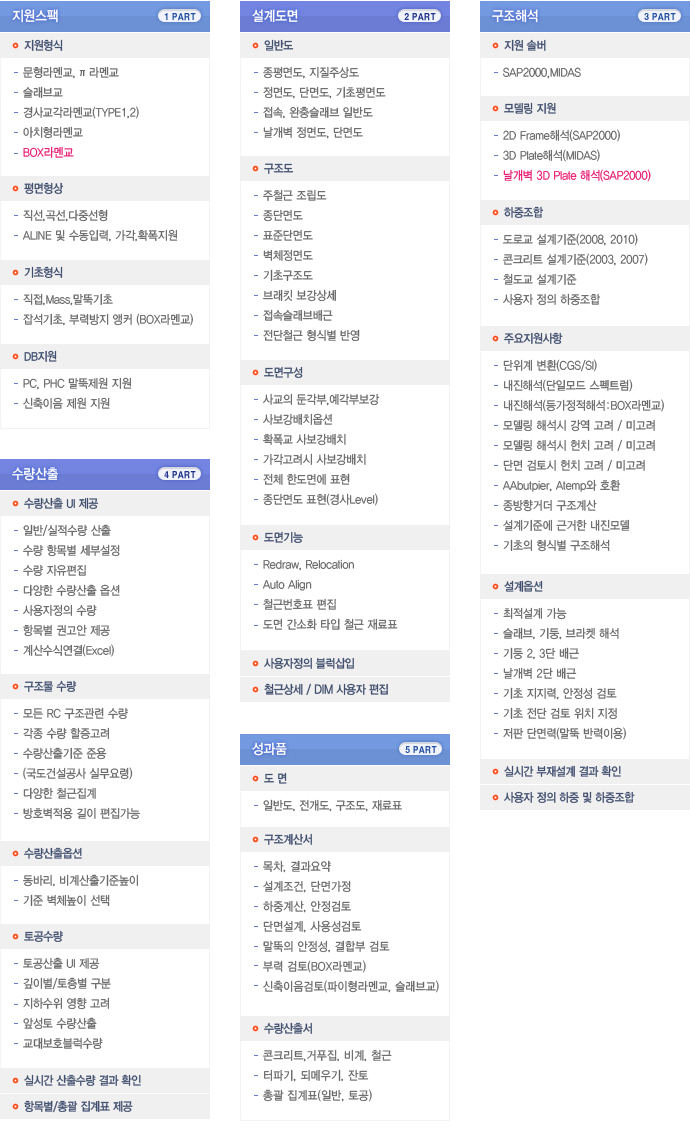

특징
-SI 단위계를 지원하며 어느 때나 한 번의 토글로 간편하게 단위계를 변환. -철도교를 포함한 각종 설계기준에 따라 노출/지중 라멘의 설계. -Auto Meshing 기능으로 별도의 추가 입력 없이 3차원 PLATE해석. -직교/사교/곡선교의 모든 형태를 선형에 맞춰 자동 지원하며 가각 교량 지원. -원클릭 설계검토 기능은 구조계산서나 설계요약의 출력 없이 최적설계 가능. -최적 철근량 산정 기능은 사용자가 지정한 안전율에 근접하는 철근 직경 제시. -철근이음 위치와 개수를 사용자 임의로 조절가능. -각 지점별 2단 철근을 설정할 수 있으며 불필요한 부위의 철근 삭제 가능. -주철근 조립도 및 표준단면도에 BMD/SFD를 오버랩하여 확인하면서 철근배치. -중분대/방호벽/교명주받침 등 부속 구조물의 배근을 형식 선택만으로 완료. -철근량을 최적화할 수 있으며 목적 안전율을 설계자가 지정. -벽체배면 및 측면에 날개벽 설치가 가능하며 날개벽 형상의 자유로운 입력지원. -다양한 철근 배근 옵션제공(선형방향배치, 전체사보강배치, 부분사보강배치)

-도로교설계기준(한계상태설계법, 2012 및 2015 지원)-설계기준에 따른 한계상태별 검토를 지원하며 각 한계상태별 γp의 max/min 하중계수 및 하중방향에 따른 세부 하중조합으로 진행하여 좀 더 용이하게 Critical한 케이스를 검토할 수 있도록 지원합니다.-각 한계상태별 γp의 max/min 하중계수 적용
-노출환경에 따른 콘크리트 강도와 피복 검토-한계상태설계법의 하중분류에 따른 하중적용-여용성, 연성, 중요도에 따른 하중수정계수 적용-한계상태별 입력된 재료계수의 반영-한계상태별 입력된 기초부 저항계수의 반영-한계상태설계법을 반영하여 입력된 구속응력, 겹침이음비율, 철근량비에 따른 철근의 이음길이 산정-두께 1200 mm를 기준으로 한 수평철근량 검토
-전단검토 시 사용전단철근량에 따른 Θ, Vcd 계산-사용성에 대한 간접균열 및 균열폭 검토 지원-토사지반과 암반지반에 따른 안정검토 지원
-노출환경에 따른 콘크리트 강도와 피복 검토-한계상태설계법의 하중분류에 따른 하중적용-여용성, 연성, 중요도에 따른 하중수정계수 적용-한계상태별 입력된 재료계수의 반영-한계상태별 입력된 기초부 저항계수의 반영-한계상태설계법을 반영하여 입력된 구속응력, 겹침이음비율, 철근량비에 따른 철근의 이음길이 산정-두께 1200 mm를 기준으로 한 수평철근량 검토
-전단검토 시 사용전단철근량에 따른 Θ, Vcd 계산-사용성에 대한 간접균열 및 균열폭 검토 지원-토사지반과 암반지반에 따른 안정검토 지원

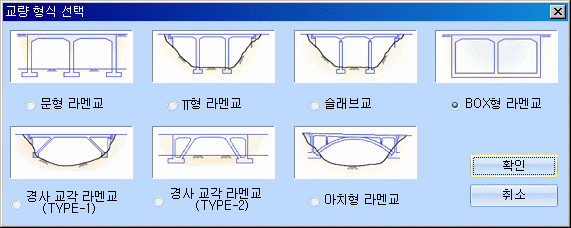

다양한 교량 형식
콘크리트교량 중 널리 사용되는 교량 형식들을 기본적으로 지원합니다

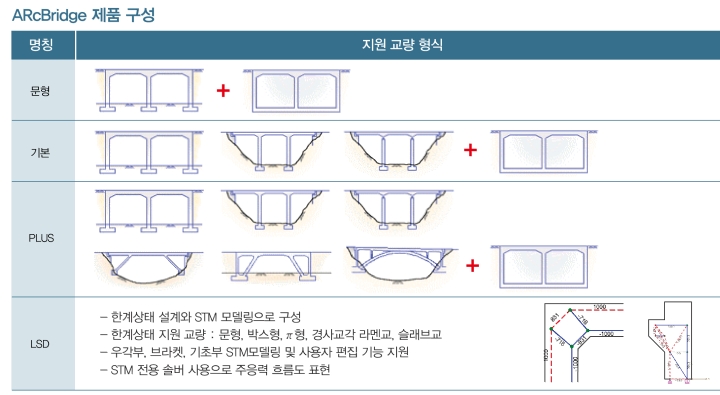

-도로교량 및 철도교량-ARcBridge 문형 + 박스형 -ARcBridge 일반 - 문형, π형, 슬래브교 + 박스형-ARcBridge_Plus - 경사교각형(Type-1, Type-2), 아치형 + 박스형-슬래브교 상부 구조 (Data 공유 기능으로 하부 설계 프로그램인 AAbutPier와 호환 가능) -한 번의 입력으로 다수의 교량을 입력하는 방식을 지원하여 하나의 파일에 다양한 형식의 교량 다수를 설계가능

다양한 설계 기능
현황에 적합한 다양한 형상의 구조물을 지원합니다
-원곡선, 클로소이드, 난형, 3차포물선 등 도로교 및 철도교에서 사용하는 모든 선형 지원 -지점별 사각 설계 지원, 시종점부 가각지원 -다양한 형식의 슬래브 배근 지원 -다양한 형식의 기초 설계지원 -다양한 형태의 중간 벽체를 지원 (벽식, 원형, 사각형, 트랙형 및 기타 다각형 형태의 기둥 지원)

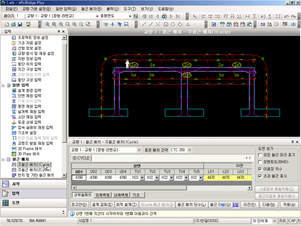

편리한 사용자 인터페이스
좋은 성과품을 만들 수 있도록 최대한의 편의를 제공합니다
-Pulldown 메뉴, Tree 메뉴, 입력창, 입력화면 등 다양한 입력 방법 제공 -시작, 입력, 도면, 수량의 구분으로 입력과 출력화면의 편리한 변환
-하나의 파일로 작업하므로 같은 공구 유사한 타 교량을 바로 작업 가능 -작업 시간을 줄이기 위해 공동으로 작업할 수 있도록 교량 내보내기 기능 및 한 개의 파일로 관리할 수 있도록 교량 불러오기 기능 제공 -입력단계별 설계검토기능으로 설계 시의 시행착오 및 오류를 최대한 방지 -입력한 사항이 화면에 1:1 scale로 표현되어 입력 착오를 최소화 -사용자들의 요구사항 및 기능개선사항에 대하여 신속 지원 -한국도로공사 설계도서 표준화 기준(HCAD)을 지원 -철도청 레이어 체계 지원 -실시간 자동 업데이트 기능을 이용하여 업그레이드의 편의성 제공
성과품 지원 사항

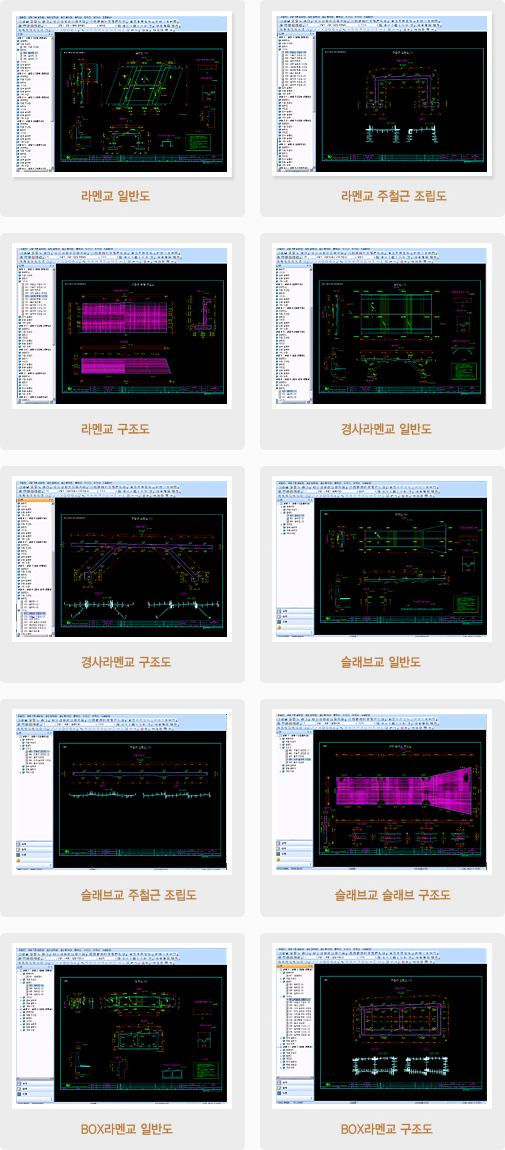

도면 지원사항
-기본 : 종평면도 기본 도면, 지질주상도 기본 도면 -본체 : 일반도, 주철근조립도, 사교단부철근 조립도, 표준단면도, 배근도, 철근재료표 -날개벽 : 배근도, 철근재료표 -접속슬래브 : 배근도, 철근재료표 -기타 도면 : EL산출근거, 방호벽, 방음벽 기초, 중분대, 배근도, 배수공상세도
계산서 지원사항

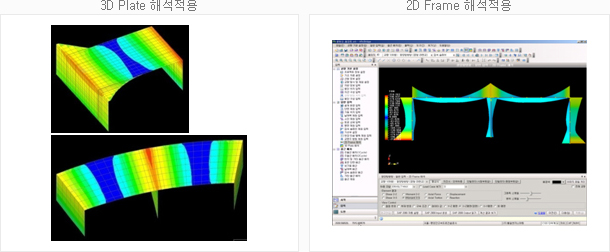

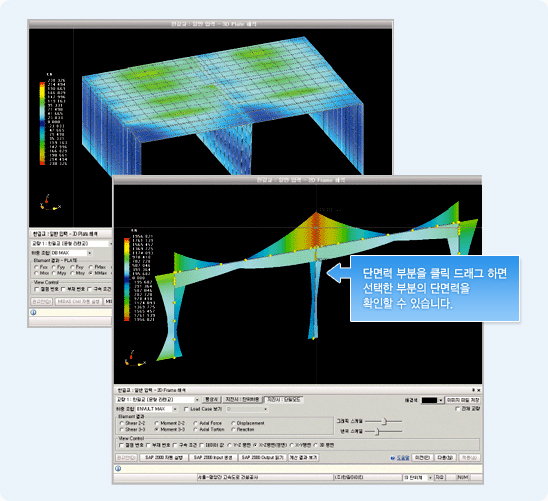

-2차원 Frame 해석과 3차원 PLATE 해석을 지원하며, 사용자의 의도에 따라 선택적용 또는 결과값을 비교하여 최대값 적용 가능 -날개벽 3D Plate해석 지원 및 관용해석결과와의 비교 적용

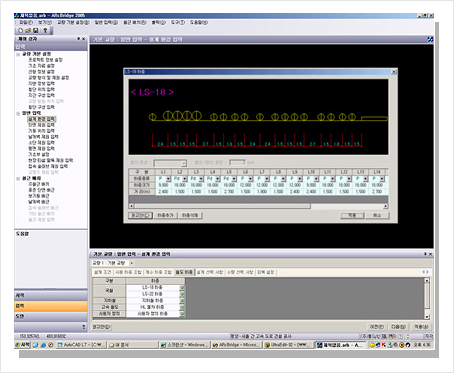

-설계기준에 따른 계수 및 하중조합 기본적용-내진해석 기능 제공 -다양한 기초 형식에 따른 기초 설계 (파일, 직접기초, Mass기초) -날개벽, 접속슬래브 계산 기능 -다양한 종류의 상재하중을 지원 (DB하중, DL하중, LS하중, EL하중, HL하중, 경전철 등)

수량산출서 지원사항
-수량은 모두 Excel 파일로 저장 -집계표 간 셀참조 기능으로 수정 용이-본체, 날개벽, 접속슬래브 수량 산출, 토공수량 산출(일반/실적) -AAbutPier에서 작업한 하부 수량 자료를 포함한 구조물 총괄 수량 산출 기능(지원예정)
