기초 설계
얕은·깊은 기초 설계.
The Automatic Design Software for Foundations (Conventional and 2D/3D Strut-Tie Model Design)
주요 특징
- 기초 안정·부재
- 지지력 검토
제품 소개
소개

개요
-AFoundation은 기초구조물 설계(구조계산서, 도면) 자동화 소프트웨어로서, 관용법에 의한 설계 및 최신 설계기법인 2D/3D Strut-Tie Model 설계를 지원합니다.
-다양한 Wizard (9 types), 국내에서 가장 많이 사용되는 기초타입(정형기초) 및 DXF를 통한 임의 기초 형상을 쉽고 편리하게 작성하실 수 있으며,
-실무설계에서 만나는 다양한 형태의 기초구조물을 작성하고, 설계(관용법, 2D/3D STM설계 및 도면) 성과품을 작성하실 수 있습니다.
-다양한 기초 입력 Wizard (9 Types) 지원
-DXF 입력을 통한 임의 형상 기초구조물 설계 지원
-관용 구조설계(강도설계법 및 한계상태설계법) 지원
-국내 최초 3D 스트럿-타이 모델 설계 지원
-자동화된 3D 스트럿-타이 모델링을 통한 설계 편의성 확보
-AAbutPier 교대/교각 구조물 연동 지원
-토압을 받는 기초구조물(교대 Type) 지원(말뚝 및 직접기초)
-독립 확대 기초(교각 Type) 지원(말뚝 및 직접기초)
-스트럿-타이 모델 구조설계(강도설계법 및 한계상태설계법) 지원
-자동 모델링 기능을 탑재한 2D Strut-Tie Model 설계 지원
-2D/3D Truss 해석 Solver 탑재
-3D 스트럿 최대단면적 자동산정기능 탑재
-STM 설계 시 업그레이드된 최대 단면적 산정 지원
-기초 철근 배근을 통한 철근 물량산정 및 구조물도 지원
구조물 형상 입력

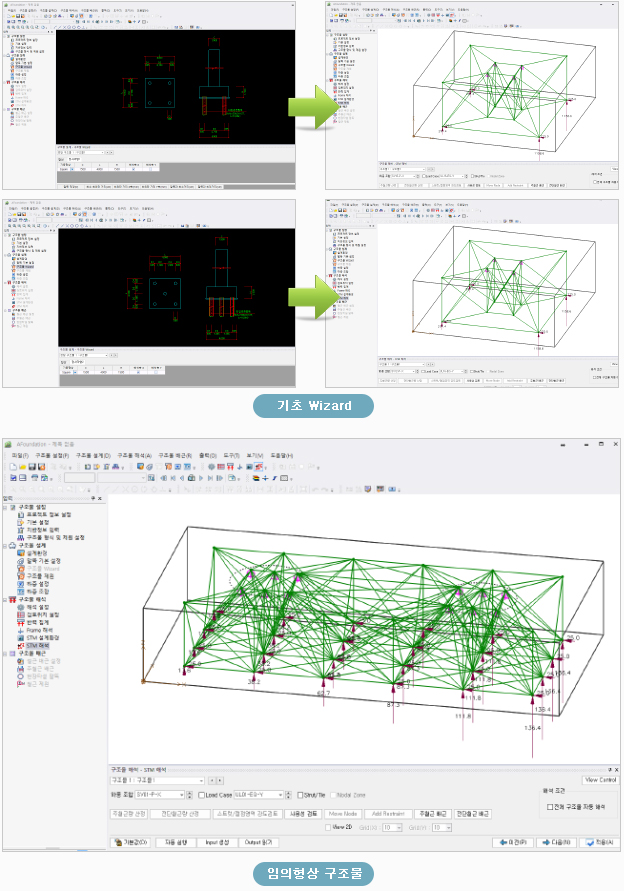

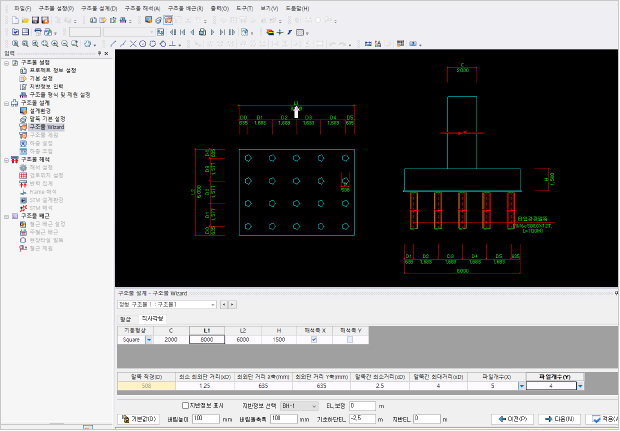

기초 Wizard를 이용한 구조물 모델링
-9개 Type의 기초 Wizard 지원(말뚝기초 8개, 직접기초 1개)
-간단한 입력을 통해 전형적인 기초구조물의 모델링 수행
-직사각형 기초의 사용자 말뚝배열 지원(2×2 ~ 10×10)

-간단한 입력을 통한 전형적인 교대, 교각 구조물 모델링
-정형기초 메뉴를 통해서 말뚝 및 직접기초(교대, 교각)를 간단한 입력으로 생성-생성된 구조물을 통한 2D / 3D STM 자동 모델링

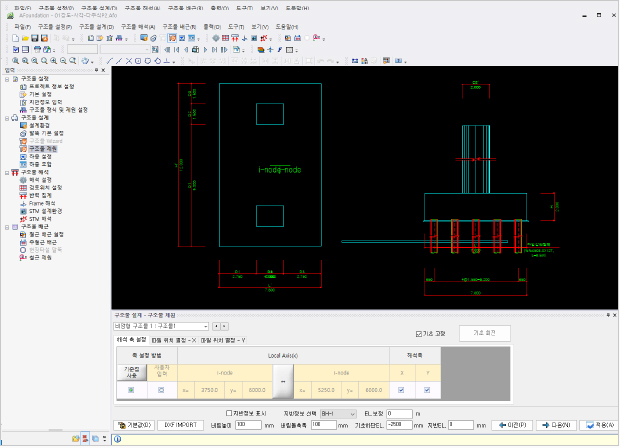

DXF 입력을 이용한 임의형상 구조물 모델링
-DXF Import를 이용한 기초 및 기둥형상 입력
-격자라인 생성을 통한 말뚝배열 입력
-말뚝상세조정을 이용한 말뚝의 추가/제거

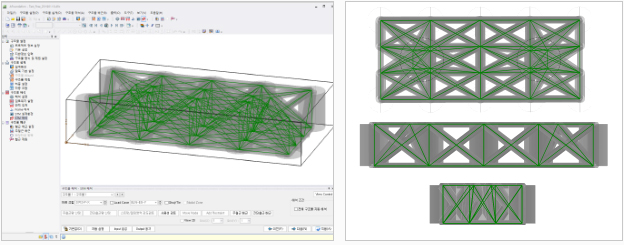

3D 구성요소의 최대단면적 자동산정
-콘크리트 구조부재의 기하학적 형상에 따른 최대단면적 자동산정기능 탑재

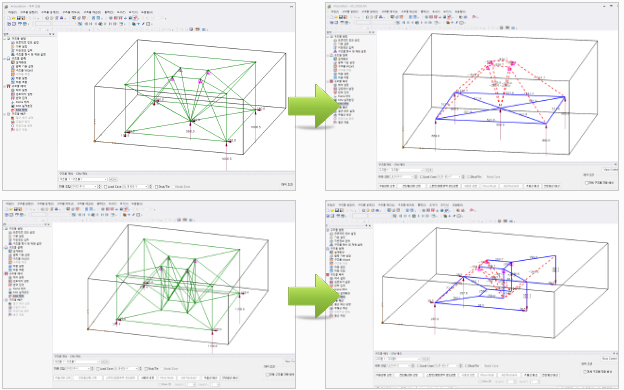

3D 스트럿-타이 모델 해석 Solver
-자체솔버를 이용한 3D 스트럿-타이 모델의 구조해석
-단계별 해석을 통해 힘 전달에 관여하지 않는 요소를 점차적으로 제거하여 최적 스트럿-타이 모델 도출


우수한 품질의 성과품

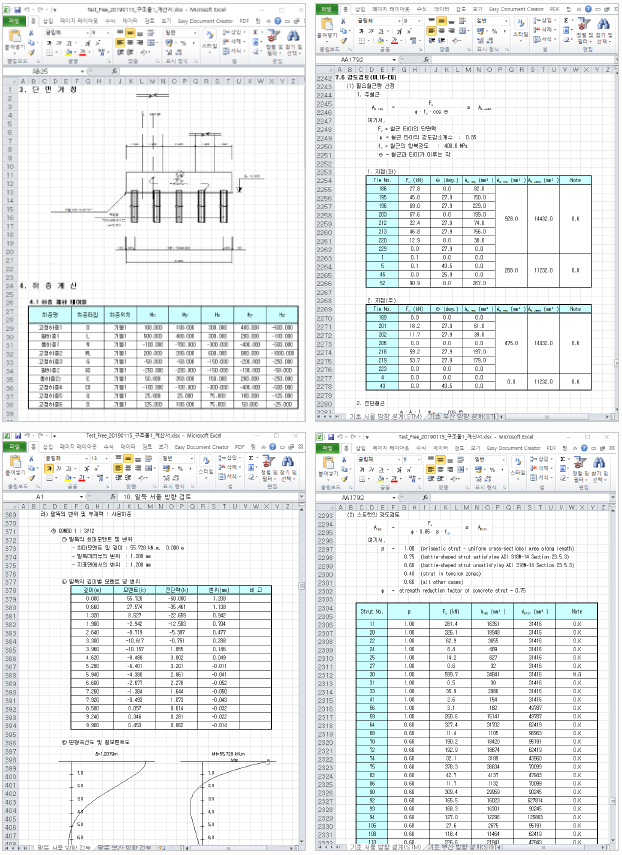

구조계산서 출력 지원 사항
-적용 설계방법(강도설계법, 한계상태설계법) 및 설계기준별 출력 지원
-기초 관용설계
-기초 3D 스트럿-타이 모델 설계
-기초 2방향 전단(뚫림) 검토
-말뚝 검토

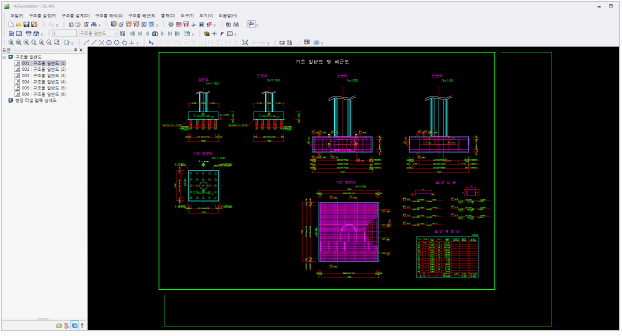

도면 출력 지원 사항
-기초 일반도 : 정면도, 단면도, 평면도
-기초 배근도 : 정면도, 단면도, 평면도, 철근상세도, 철근재료표
-현장타설말뚝 : 정면도, 단면도, SPACER 상세, 철근상세도
