박스 암거 설계
박스 암거 구조 해석·설계를 한 번에.
The Automatic Design Software for Culvert, Underground roadway
주요 특징
- 다경간 박스 암거
- 하중조합 자동
- KDS 한계상태설계
제품 소개
소개
개요
ACulvert는 암거 설계 자동화 소프트웨어로서 BOX형,U형,복층형,지하차도외에 부속구조물(평행식날개벽,옹벽식 날개벽, 접속슬래브 등)의 설계도면과 구조계산서, 수량 산출 등을 지원하고 있으며, 현재 국내 대부분 설계업체에서 사용하고 있습니다.
설계자의 의도와 부합하는 다양한 구조 형식과 설계 조건들을 지원하여 적용성이 우수합니다.
한계상태 모듈(LSD)에서는 새로운 설계기준 변경에 따른 도로교설계기준2015(한계상태설계법)을 지원하여 지하차도 및 상부에 차량하중이 재하되는 지중암거의 한계상태설계법 검토를 지원하고 있으며 부속구조물(평행식날개벽,옹벽식 날개벽, 접속슬래브 등)의 한계상태설계법 검토도 지원합니다.
특징
- 설계기준에 따른 하중 및 하중조합 적용(철도/도로/사용자정의)
- 실시설계에 형식의 배근 전개도 표현 옵션(단위길이당/블록당/전체암거)
- 일반/실적 수량산출 옵션
- 다양한 주철근,배력근,전단철근 배근옵션
- 수년간 실무적용으로 최적화된 구조해석 옵션
- 활하중에 대한 옵션(이동하중,상재하중)
- 설계기준별 하중조합 및 사용자 정의 하중조합 적용(콘크리트,도로교,철도교)
- 설계도서표준화 작업 [HCAD]를 지원
- 직접,Mass,말뚝,부력앵커(모델링시만 지원)등 다양한 기초형식 적용
- 지반고 변화에 따른 전개도표현
- 다양한 토압계산 이론(Rankine, Coulomb, 흙쐐기이론)에 따른 옹벽 검토
- 구조물의 외적안정검토(지지력,부력검토)-모델링과 무관
- 응답변위 및 등가정적 해석에 의한 내진설계
- 내진재하방향 (좌,우,양방향)옵션으로 지원
- 시종점부 일체식, 옹벽식 날개벽 계획시의 편의성 및 설치각도 설정의 유연성 제공
- 도로교설계기준(한계상태설계법, 2015 지원)
- 설계기준에 따른 한계상태별 검토를 지원하며 각 한계상태별 γp의 max/mix 하중계수 및 하중방향에 따른 세부 하중조합으로 진행하여 좀더 용이하게 Critical한 케이스를 검토할 수 있도록 지원합니다.
- 각 한계상태별 γp의 max/mix 하중계수 적용
- 노출환경에 따른 콘크리트 강도와 피복 검토
- 한계상태설계법의 하중분류에 따른 하중적용
- 여용성, 연성, 중요도에 따른 하중수정계수 적용
- 한계상태별 입력된 재료계수의 반영
- 한계상태별 입력된 기초부 저항계수의 반영
- 한계상태설계법을 반영하여 입력된 구속응력, 겹침이음비율, 철근량비에 따른 철근의 이음길이 산정
- 두께 1200 mm를 기준으로한 수평철근량 검토
- 전단검토시 사용전단철근량에 따른 Θ, Vcd 계산
- 사용성에 대한 균열판정에 따라 간접균열 및 균열폭 검토 지원
- 사용성에 대한 처짐 검토 및 피로차량하중에 대한 검토
- 토사지반과 암반지반에 따른 안정검토 지원
- 실시설계에 형식의 배근 전개도 표현 옵션(단위길이당/블록당/전체암거)
- 일반/실적 수량산출 옵션
- 다양한 주철근,배력근,전단철근 배근옵션
- 수년간 실무적용으로 최적화된 구조해석 옵션
- 활하중에 대한 옵션(이동하중,상재하중)
- 설계기준별 하중조합 및 사용자 정의 하중조합 적용(콘크리트,도로교,철도교)
- 설계도서표준화 작업 [HCAD]를 지원
- 직접,Mass,말뚝,부력앵커(모델링시만 지원)등 다양한 기초형식 적용
- 지반고 변화에 따른 전개도표현
- 다양한 토압계산 이론(Rankine, Coulomb, 흙쐐기이론)에 따른 옹벽 검토
- 구조물의 외적안정검토(지지력,부력검토)-모델링과 무관
- 응답변위 및 등가정적 해석에 의한 내진설계
- 내진재하방향 (좌,우,양방향)옵션으로 지원
- 시종점부 일체식, 옹벽식 날개벽 계획시의 편의성 및 설치각도 설정의 유연성 제공
- 도로교설계기준(한계상태설계법, 2015 지원)
- 설계기준에 따른 한계상태별 검토를 지원하며 각 한계상태별 γp의 max/mix 하중계수 및 하중방향에 따른 세부 하중조합으로 진행하여 좀더 용이하게 Critical한 케이스를 검토할 수 있도록 지원합니다.
- 각 한계상태별 γp의 max/mix 하중계수 적용
- 노출환경에 따른 콘크리트 강도와 피복 검토
- 한계상태설계법의 하중분류에 따른 하중적용
- 여용성, 연성, 중요도에 따른 하중수정계수 적용
- 한계상태별 입력된 재료계수의 반영
- 한계상태별 입력된 기초부 저항계수의 반영
- 한계상태설계법을 반영하여 입력된 구속응력, 겹침이음비율, 철근량비에 따른 철근의 이음길이 산정
- 두께 1200 mm를 기준으로한 수평철근량 검토
- 전단검토시 사용전단철근량에 따른 Θ, Vcd 계산
- 사용성에 대한 균열판정에 따라 간접균열 및 균열폭 검토 지원
- 사용성에 대한 처짐 검토 및 피로차량하중에 대한 검토
- 토사지반과 암반지반에 따른 안정검토 지원

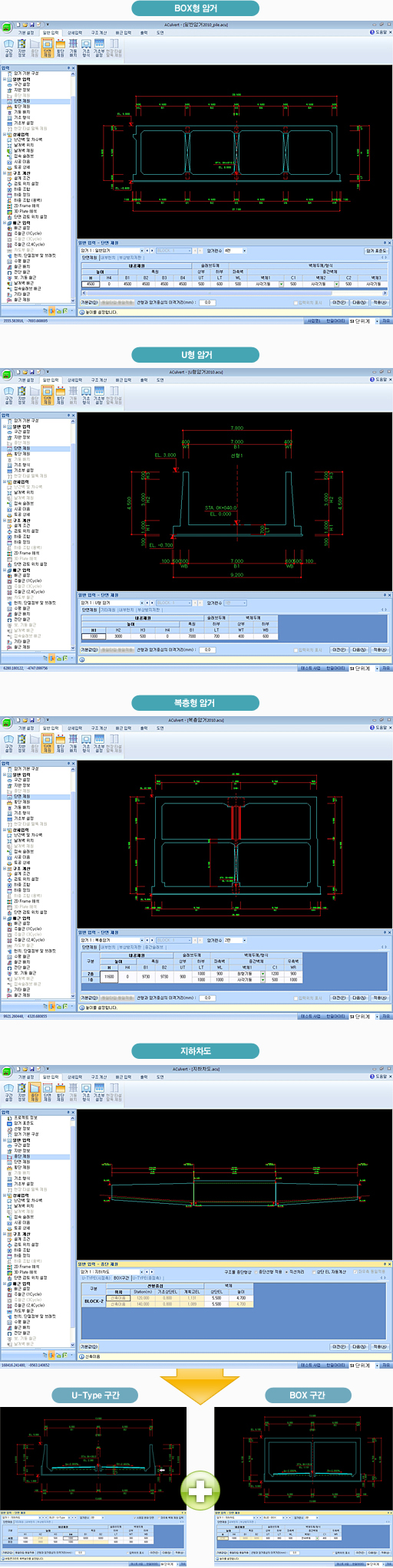

강력한 암거 설계지원 기능
다양한 용도의 암거 및 개거형식을 지원합니다

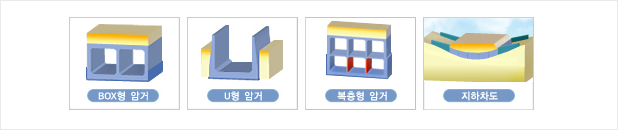

- 형식별 지원타입 : BOX형,U형,복층형,지하차도
- 용도별 지원타입 : 도로,철도,통로
- 구조형태별 지원타입 : 1련 BOX, 다중 BOX (벽체식, 기둥식),복층형
일체식 날개벽, 옹벽식 날개벽, 차수벽, 난간벽, 접속슬래브, 코벨
- 지하차도형식구현:U-Type+Box구간+U-Type
- 용도별 지원타입 : 도로,철도,통로
- 구조형태별 지원타입 : 1련 BOX, 다중 BOX (벽체식, 기둥식),복층형
일체식 날개벽, 옹벽식 날개벽, 차수벽, 난간벽, 접속슬래브, 코벨
- 지하차도형식구현:U-Type+Box구간+U-Type
암거 계획에 대한 최대한의 편의를 제공합니다
- 암거하부슬래브의 상단을 선형화하여 시종점 위치와 EL등의 자동설정
- 시종점부의 일체식, 옹벽식 날개벽 계획시의 편의성 및 설치 각도 설정의 유연성 제공
- 종단 계획고 및 지반고를 고려한 U-TYPE 옹벽의 변단면 및 비대칭단면 설계지원
- 신축이음 위치 및 각도, 기둥의 배치 간격 및 PILE 배치 간격 설정 등 상호 유관된 사항에 대한 계획시의
오류 방지 시스템의 지원
- 시종점부의 일체식, 옹벽식 날개벽 계획시의 편의성 및 설치 각도 설정의 유연성 제공
- 종단 계획고 및 지반고를 고려한 U-TYPE 옹벽의 변단면 및 비대칭단면 설계지원
- 신축이음 위치 및 각도, 기둥의 배치 간격 및 PILE 배치 간격 설정 등 상호 유관된 사항에 대한 계획시의
오류 방지 시스템의 지원

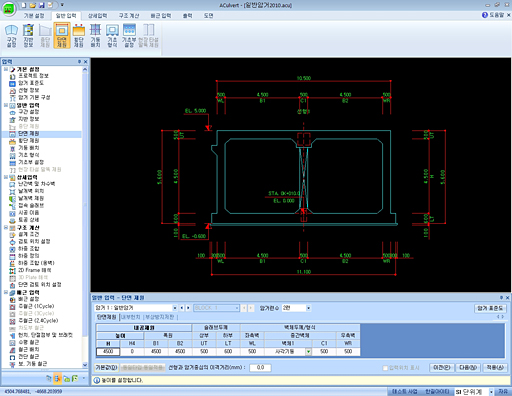

편리한 사용자 인터페이스 기능
- 시방서, 설계기준의 선택 적용이 가능합니다.
- 해당업체의 특성, 사업별 요구사항 또는 설계자의 특수한 의도에 따른 반영이 가능합니다.
- 사용자들의 요구사항 및 기능개선사항에 대하여 항상 신속하게 지원합니다.
- 해당업체의 특성, 사업별 요구사항 또는 설계자의 특수한 의도에 따른 반영이 가능합니다.
- 사용자들의 요구사항 및 기능개선사항에 대하여 항상 신속하게 지원합니다.
한국도로공사 설계도서표준화 작업 [HCAD] 지원
- 해당업체의 특성, 사업별 요구사항 또는 설계자의 특수한 의도에 따른 반영이 가능합니다.
- 기본적으로 한국도로공사 설계도서 표준화 기준에 맞추어 설정되어 있어 블록화된 도면의 배치만으로 납품용
성과물 제작이 가능합니다.
성과물 제작이 가능합니다.
설계점검 기능이 뛰어납니다
- 각 설계단계별 설계검토 기능의 내장으로 설계시의 시행착오 및 오류를 최대한 방지
- 구조계산 Check List 기능의 지원으로 단면 및 부재요소별 구조해석 결과표와 NG List를 출력하고 설계 요약서로
사용가능
- 구조계산 Check List 기능의 지원으로 단면 및 부재요소별 구조해석 결과표와 NG List를 출력하고 설계 요약서로
사용가능
사용하기가 쉽습니다
차별화된 설계지원 기능

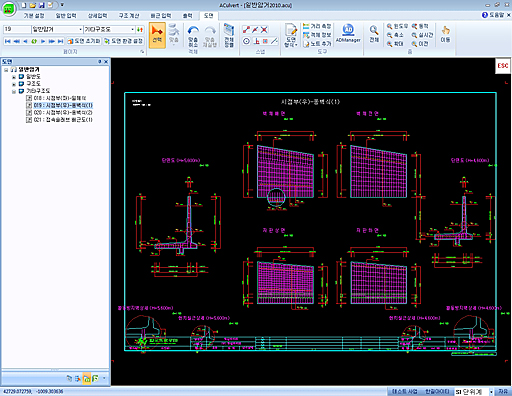

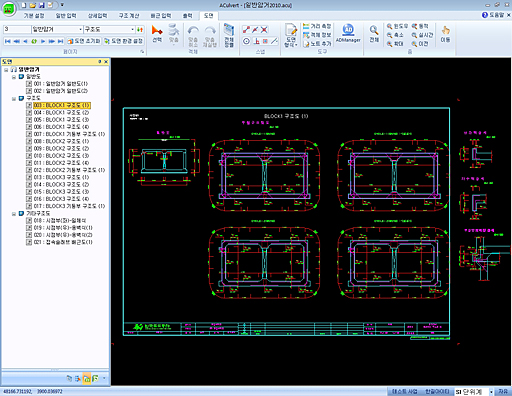

도면지원 — CAD 수정이 필요 없습니다
- 추가, 삭제, 이동, 복사, 정렬, 참조 등의 기본적인 CAD 기능을 내장하고 있어 CAD를 사용하여 수정할
필요가 없습니다.
- 도면, 구조계산서, 수량 산출서 및 집계표 등 일체의 설계도서가 설계자 의도에 따른 다양한 옵션을 사용하여 일괄적
으로 완벽하게 지원되므로 별도의 수정, 편집작업이 필요하지 않으며, 각 설계도서간에 불일치하는 오류를 방지할 수
있습니다.
- 설계 사항의 변경시 단 한번의 작업으로 관련 설계도서 일체의 변경이 가능하므로 도면, 구조계산, 수량 등의
설계도서를 각각 수정해야 하는 번거로움을 생략할 수 있습니다.
필요가 없습니다.
- 도면, 구조계산서, 수량 산출서 및 집계표 등 일체의 설계도서가 설계자 의도에 따른 다양한 옵션을 사용하여 일괄적
으로 완벽하게 지원되므로 별도의 수정, 편집작업이 필요하지 않으며, 각 설계도서간에 불일치하는 오류를 방지할 수
있습니다.
- 설계 사항의 변경시 단 한번의 작업으로 관련 설계도서 일체의 변경이 가능하므로 도면, 구조계산, 수량 등의
설계도서를 각각 수정해야 하는 번거로움을 생략할 수 있습니다.
우수한 품질의 성과품

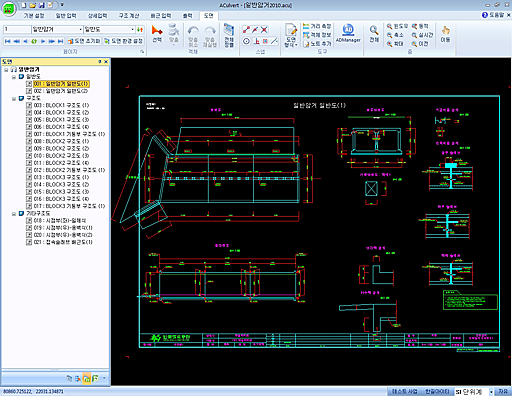

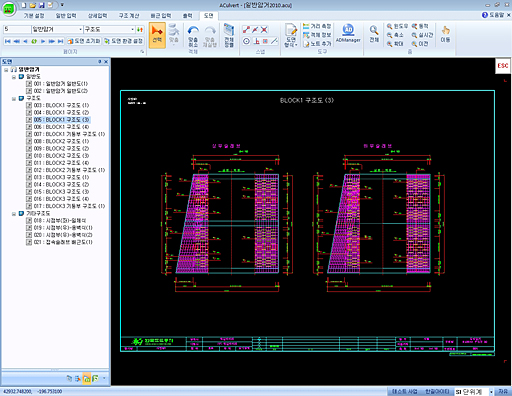

도면 출력 지원 사항
- 암거 일반도 : 형식별 암거 일반도, MASS기초 및 PILE 배치도, 접속 슬래브 일반도, 일체식 및 옹벽식 날개벽 일반도,
난간벽 및 차수벽 일반도

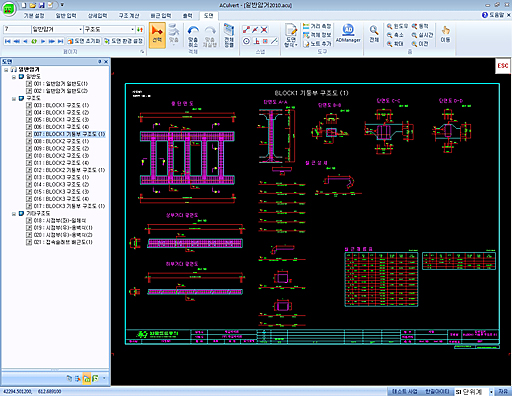

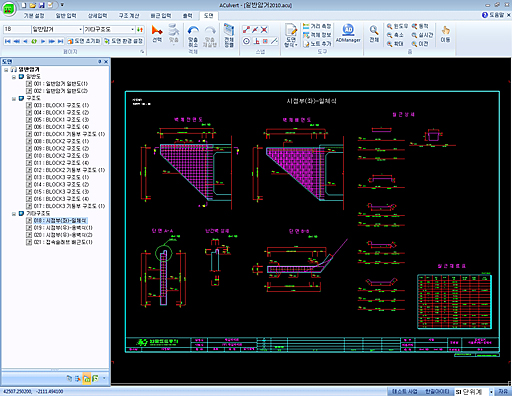

- 암거 배근도 : 형식별 암거 상·하부 슬래브 배근도, 기둥 및 벽체 배근도, 접속 슬래브 배근도, 날개벽 배근도, 난간벽
및 차수벽 배근도
- 세부 상세도 : 신축이음 상세도, DOWEL BAR 상세도, PILE 두부보강 상세도, 주철근 조립도, 옹벽 배수 상세도, 철근
상세도 및 철근 재료표
난간벽 및 차수벽 일반도
- 암거 배근도 : 형식별 암거 상·하부 슬래브 배근도, 기둥 및 벽체 배근도, 접속 슬래브 배근도, 날개벽 배근도, 난간벽
및 차수벽 배근도
- 세부 상세도 : 신축이음 상세도, DOWEL BAR 상세도, PILE 두부보강 상세도, 주철근 조립도, 옹벽 배수 상세도, 철근
상세도 및 철근 재료표

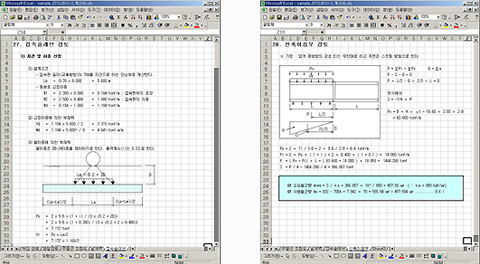

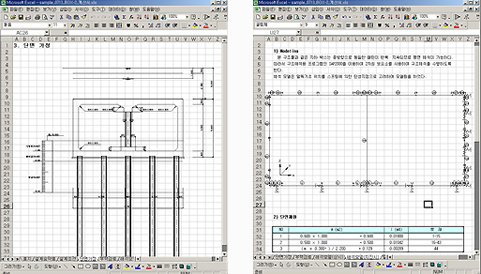

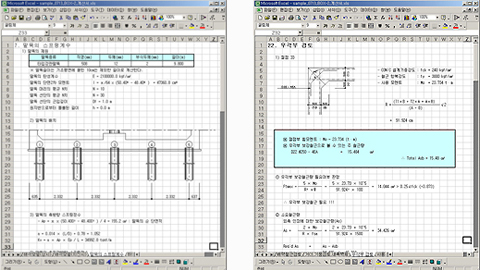

구조계산 출력 지원 사항
- 적용 시방기준 및 설계기준별 구조해석 지원
- 기초형식, 토피 및 작용하중에 따른 암거 본체의 구조해석 (철도하중, 도로연행하중)
- 일체식 및 옹벽식 날개벽의 구조해석
- 기둥부의 해석, 직접 기초, PILE 기초의 구조해석
- 암거 및 날개벽 기초의 지지력 및 안정검토
- 내진 등급,지진구역 및 기초형식에 따른 내진해석 (응답변위법)
- 접속 슬래브의 구조해석
- 브라켓에 대한 구조해석
- 양압력 작용시 압축스프링으로의 적용
- 기초형식, 토피 및 작용하중에 따른 암거 본체의 구조해석 (철도하중, 도로연행하중)
- 일체식 및 옹벽식 날개벽의 구조해석
- 기둥부의 해석, 직접 기초, PILE 기초의 구조해석
- 암거 및 날개벽 기초의 지지력 및 안정검토
- 내진 등급,지진구역 및 기초형식에 따른 내진해석 (응답변위법)
- 접속 슬래브의 구조해석
- 브라켓에 대한 구조해석
- 양압력 작용시 압축스프링으로의 적용

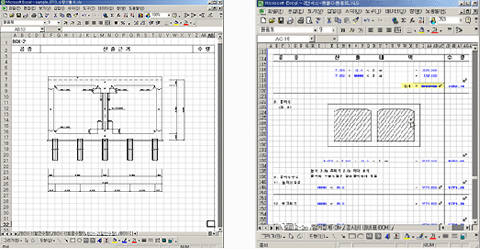

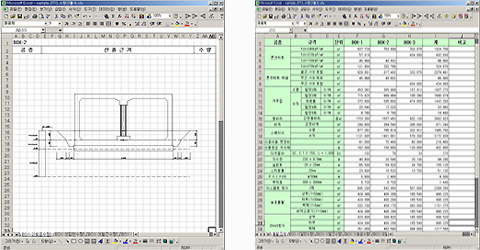

수량산출서 출력물 종류
- 콘크리트, 거푸집, 비계, 동바리, 철근 및 PILE 수량 등의 일반수량 산출서
- 터파기, 되메우기, 잔토처리 등 토층별 토공수량 산출서
- 암거별 일반 및 토공 수량 집계표
- 일반 수량 및 토공 수량 총괄 집계표
- 옹벽 일반 및 토공 수량 집계표
- 셀참조 적용으로 수정 용이
- 터파기, 되메우기, 잔토처리 등 토층별 토공수량 산출서
- 암거별 일반 및 토공 수량 집계표
- 일반 수량 및 토공 수량 총괄 집계표
- 옹벽 일반 및 토공 수량 집계표
- 셀참조 적용으로 수정 용이

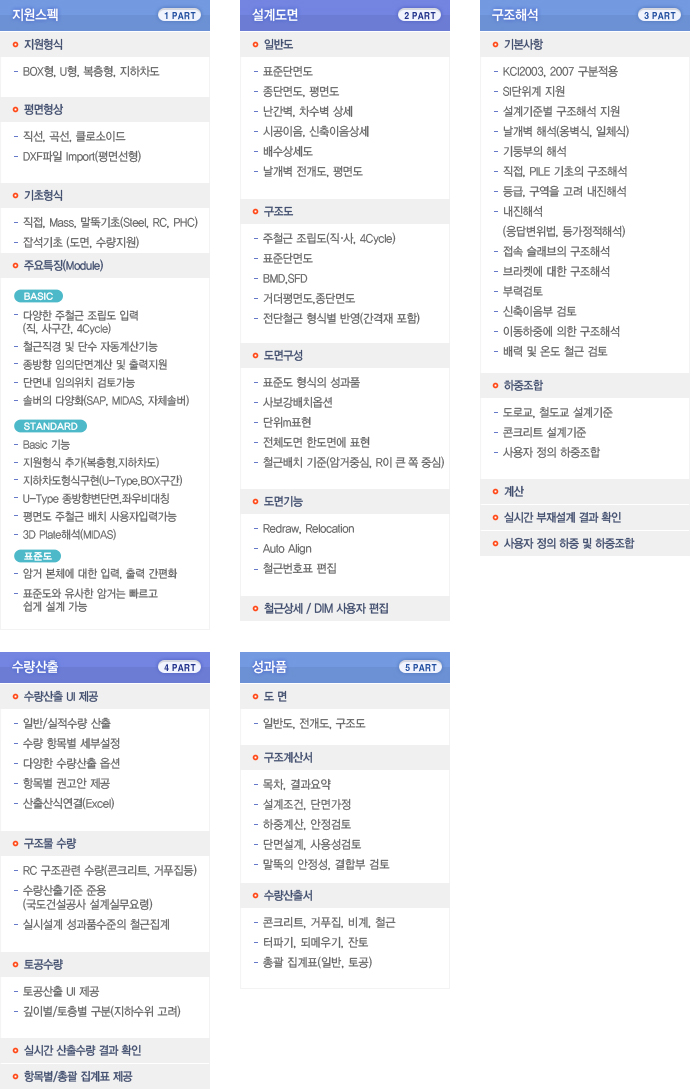

기본 스펙
지원 기능 리스트
일반사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 다양한 암거형태 지원(Box형,U형,복층형,지하차도) | 지원 | |
| 암거 입력단계에서 다양한 설계검토 지원 | 지원 | ||
| 각종 설계기준의 선택기능(콘크리트,도로교,철도교 설계기준) | 지원 | ||
| 별도의 선형 없이 설계가능(표준도 Module) | 지원 | ||
| 설계기준,PHC말뚝제원등 기본 데이터 DB구축으로 수정가능 | 지원 | ||
| 도로암거표준도2008 DB내장 간단적용가능 | 지원 | ||
| 프로젝트별, 암거별 작업시 동일한 사항에 대한 입력최소화(동일적용) | 지원 | ||
| 동시에 여러 형태의 암거 설계가능 | 지원 | ||
| 프로젝트별, 암거별 데이터관리 | 지원 | ||
| 국제 단위계(SI)에 대한 지원 | 지원 | ||
| 철도 상재하중에 대한 지원(단·복선고려, LS하중, EL하중, HL하중) | 지원 | ||
| ALine으로 계획한 선형은 Import 후 적용가능 | 지원 | ||
| 선형계산서 출력(종단, 평면, 편경사) | 지원 | ||
| 수량산출서 및 철근 재료표 작성시 사용자 수량지원 | 지원 | ||
| 편리한 업그레이드(최신 업그레이드 자동 검사 및 실시간 자동 업그레이드 지원) | 지원 |
지원형식
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | BOX형(통로,수로) | 지원 | |
| U형 | 지원 | ||
| 복층형 | 지원 | Standard | |
| 지하차도(U-Type+BOX+U-Type) | 지원 | Standard | |
| U-Type(종방향 변단면,좌우비대칭) | 지원 | Standard |
세부지원사항
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 일체식 날개벽(도로공사타입, 건교부타입) | 지원 | |
| 옹벽식 날개벽(역T형 옹벽) | 지원 | ||
| 접속슬래브(아스콘, 콘크리트 포장) | 지원 | ||
| 브라켓,난간벽,차수벽,유출입구 접속 저판 | 지원 | ||
| 신축이음부 설계 | 지원 | ||
| 파일기초 | 지원 | ||
| 부상방지 저판 | 지원 | ||
| 암거내부 측구 및 차도부 편경사 적용(지하차도) | 지원 |
기초형식
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 직접기초,말뚝기초 | 지원 | |
| 입력된 지반조건을 고려한 기초 지지력 자동산정 및 수동입력 | 지원 | ||
| 마찰말뚝, 선단지지말뚝, 군말뚝등의 영향을 고려한 계산가능 | 지원 | ||
| PHC말뚝, 내부굴착말뚝 지원 | 지원 | ||
| 현장타설말뚝(철근입력 및 단면설계) | 지원 | ||
| 말뚝과 확대기초의 결합부검토 | 지원 | ||
| 부력방지앵커를 고려한 모델링해석으로 부재설계가능 | 지원 |

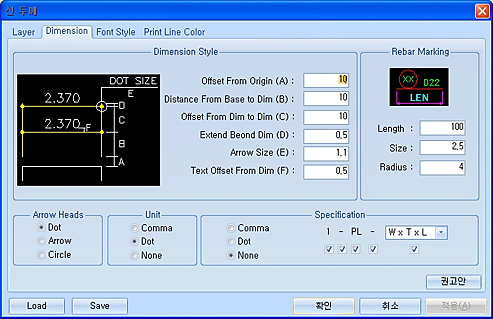

도면지원
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 한국도로공사 [전산설계도서 표준화 체계] 도각 선택 가능 | 지원 | |
| 한국도로공사 [전산설계도서 표준화 체계] 및 기본타입 선택 가능 | 지원 | ||
| 사용자가 원하는 방식으로 편리한 도면 배치 가능 | 지원 | ||
| 다양한 도면출력 방식(1:1, 도각 동일 출력, 전체를 1개파일로 출력, 개별 출력) | 지원 | ||
| 정착장 및 장치이음에 대한 적용기준 선택지원(보정계수, 산식) | 지원 | ||
| 다양한 노토사항 지원 및 사용시 추가노트 기능 지원 | 지원 | ||

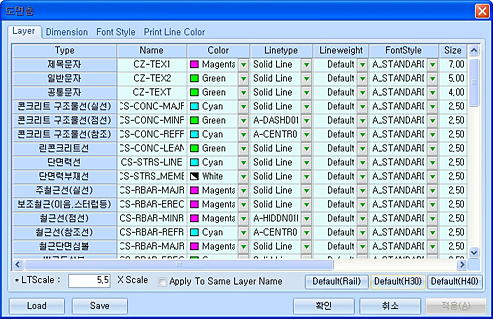

| 각 Properties에 따른 레이어, 크기, 색, 폰트 설정 | 지원 |
일반도
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 표준단면도, 종단면도, 평면도 | 지원 | |
| 난간벽, 차수벽 상세 | 지원 | ||
| 시공이음, 신축이음 상세 | 지원 | ||
| 배수상세도 | 지원 | ||
| 날개벽 전개도, 날개벽 평면도 | 지원 |
배근도
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | BMD, SFD,차수벽, 난간벽, 브래킷 상세도 | 지원 | |
| 주철근 조립도, 상하부 슬래브, 좌우측 벽체, 표준단면도 | 지원 | ||
| 상하부 거더 평면도, 종단면도, 기둥 상세 | 지원 | ||
| 배근도면 표현방식 (단위M으로 표현, 전체 구간 표현) | 지원 | ||
| 철근상세도 및 철근 재료표 | 지원 | ||
| 사보강 배치 옵션(전체,절반,시점경사,종점경사방향) | 지원 | ||
| 주철근조립도(4CYCLE,직구간,사구간) | 지원 | ||
| 중간지점부 거더, 단부거더, 종방향 거더 | 지원 | ||
| 곡선부 사교의 시종점 각도가 동일한 배력근 | 지원 | ||
| 주철근 배치간격 조정(R인 큰쪽,암거중심,선형중심) | 지원 |
구조계산서
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 암거 및 기초의 형식별 구조해석 | 지원 | |
| 철도 및 도로 상재하중 종류에 따른 구조해석 | 지원 | ||
| 기존의 지지력 및 안정성 확보( Terzaghi, Hansen, Meyerhof) | 지원 | ||

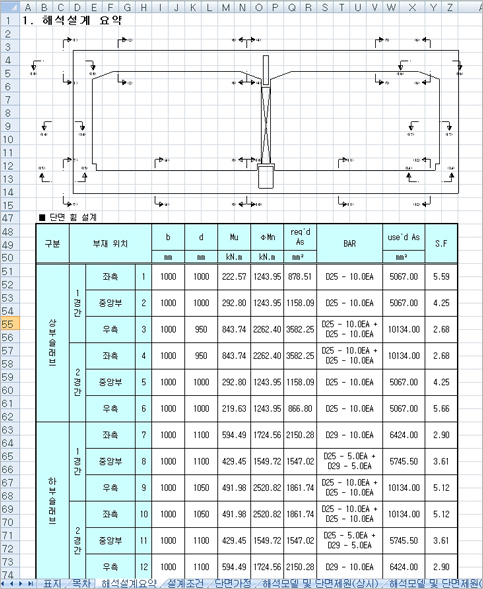

| 일목요연한 설계요약표 지원 | 지원 | ||
| 사용자 입력토피에 의한 부력검토 | 지원 | ||
| 배력 철근 및 온도 철근 검토 | 지원 | ||
| 거더 및 기둥 검토,우각부 검토 | 지원 | ||
| 종방향거더 구조계산서 | 지원 | ||
| 사용성 검토(균열, 처짐) | 지원 | ||
| 깊은 기초 종류에 따른 파일 검토 | 지원 | ||
| 신축이음부 검토 | 지원 | ||
| 암거 내부 활화중에 의한 기초지지력 검토(도로 및 철도 하중) | 지원 | ||
| 인장스프링 발생시(양압력) NLLink 요소의 GAP 특성에 따른 압축스프링 적용 | 지원 | ||
| 토피가 1 m이하인 경우, 이동하중에 의한 구조해석 | 지원 | ||
| 차량진행방향에 따른 이동하중 고려 | 지원 | ||
| 내진해석(응답변위법,등가정적해석법) | 지원 | ||
| 해석솔버의 다양화(SAP,MIDAS) | 지원 |
수량산출서
| 구분 | 지원사항 | 지원 | 비고 |
|---|---|---|---|
| 지원사항 | 산출근거 및 집계표의 참조코드 및 입력 지원 | 지원 | |
| 사용자 추가 수량지원 | 지원 | ||
| 콘크리트, 거푸집, 비계, 동바리, 철근 및 PILE 등의 산출근거 | 지원 | ||
| 암거별 일반수량 집계표 | 지원 | ||
| 프로젝트별 일반수량 집계표 | 지원 | ||
| 암거별 철근수량 집계표 | 지원 | ||
| 프로젝트별 철근수량 집계표 | 지원 | ||
| 터파기, 되메우기, 잔토, 물푸기 등의 토층별 산출근거 | 지원 | ||
| 암거별, 토공수량 집계표 | 지원 | ||
| 프로젝트별 토공수량 집계표 | 지원 | ||
| 암거별 옹벽 수량산출 및 집계 | 지원 |
