PSC거더교량 설계
PSC거더교량의 바닥판 · 거더 설계.
The Automatic Design Software for Slab-on-girder
주요 특징
- 바닥판 설계 · 배근도
- 거더 검토 · 2차응력 검토
제품 소개
소개
개요
2016.5 ABeamDeck2016 버전으로 업그레이드 출시되었으며, 새로운 설계기준의 변경에 따라 도로교설계기준2015(한계상태설계법) 및 스트럿-타이모델(Strut-Tie Model) 설계를 지원합니다.

특징

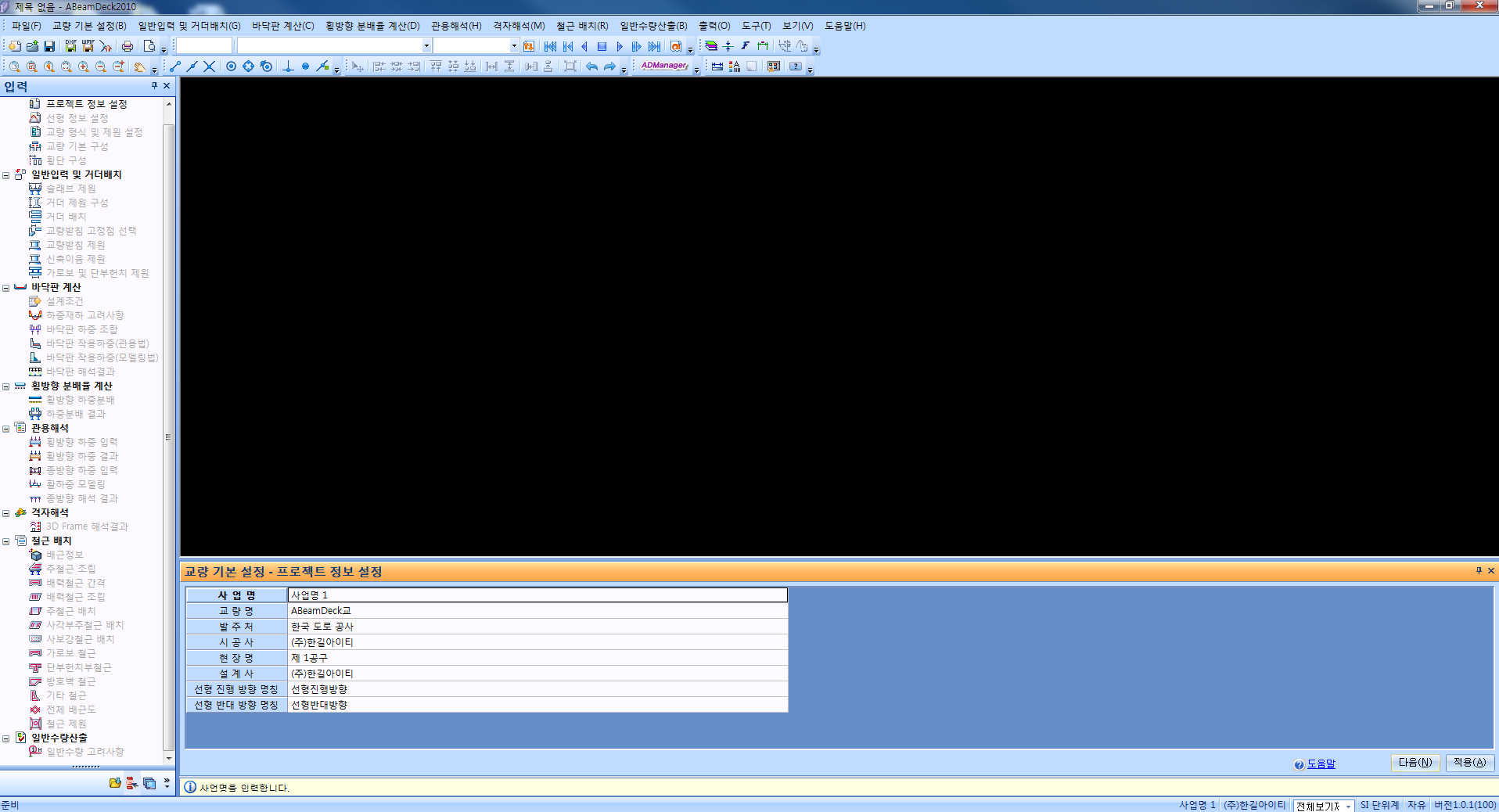

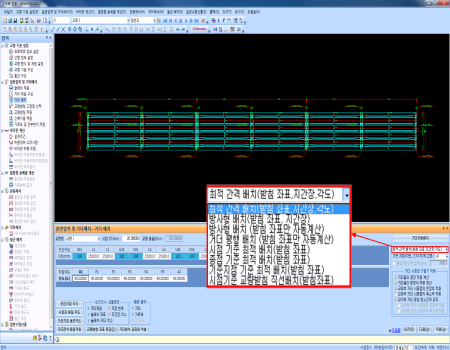

-PSC Beam, IPC Girder DB 지원으로 거더 선택 간편 -사용자 입력 거더DB의 활용으로 빠른 거더제원 적용-평면, 종단 선형, 확폭을 고려한 8가지 거더 자동 배치 옵션 -사용자 편집을 위한 거더 받침 좌표 CAD 저장 및 좌표 편집 후 불러오기 기능 -직교, 사교, 곡선교, 확폭교 등의 모든 빔교량의 철근 배근 가능 -하부 설계 및 내진 해석을 위한 호환데이터(*.sbi) 생성 -경험적 설계법 및 LB-DECK(강도, 경험)를 고려한 배근 타입 지원 -클릭에 의한 배근도 임의 위치 상세도 표기 (가로보, 단부, 캔틸레버부) -철근 Trim 구간 설정 및 사용자 구간 편집 -On-Off 버튼에 의한 주철근 추가 및 제거 기능으로 다양한 타입 지원 -교량 총괄, 방향별, SEG별 수량 취합 및 산출기능 제공(PSC Beam본체수량포함) -거더제원에 따른 거더일반도 및 거더수량 지원
-도로교설계기준(한계상태설계법 2015 지원)-설계기준에 따른 한계상태별 검토를 지원하며 각 한계상태별 γp의 max/min 하중계수 및 하중방향에 따른 세부 하중조합으로 진행하여 좀 더 용이하게 Critical한 케이스를 검토할 수 있도록 지원합니다.-각 한계상태별 γp의 max/min 하중계수 적용-노출환경에 따른 콘크리트 강도와 피복 검토-한계상태설계법의 하중분류에 따른 하중적용-KL-510 표준트럭하중, 표준차로하중의 활하중과 다차로 재하계수 적용-여용성, 연성, 중요도에 따른 하중수정계수 적용-한계상태설계법을 반영하여 입력된 구속응력, 겹침이음비율, 철근량비에 따른 철근의 이음길이 산정-전단검토 시 사용전단철근량에 따른 Θ, Vcd 계산-사용성에 대한 간접균열 및 균열폭 검토 지원-한계상태별 바닥판 및 Beam 본체 검토 적용-한계상태 설계법에 따른 정착부 스트럿-타이모델 검토 지원
정확성
호환성
편의성
사용자 스타일 제공

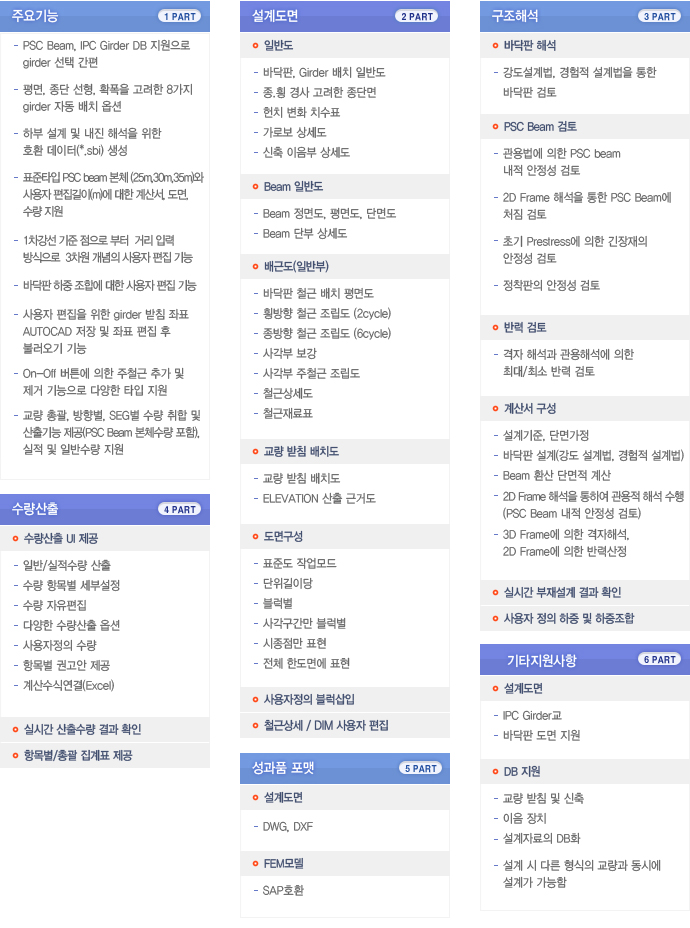

지원목록
-PSC Beam, IPC Girder 등의 Beam교 바닥판 배근
-거더DB에 따른 거더검토-도로교 설계기준 2010 및 도로교 설계기준 2010 한계상태설계법 지원-사교, 곡선교, 연속교, 직선구간 확폭교 지원 -경험적 설계법에 의한 캔틸레버부 2Cycle 철근 배근 지원

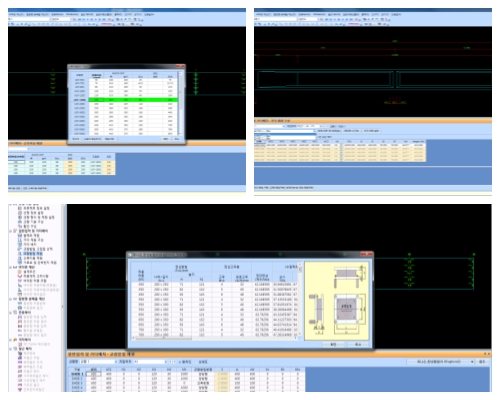

신축이음, 교좌장치, 거더 DB제공

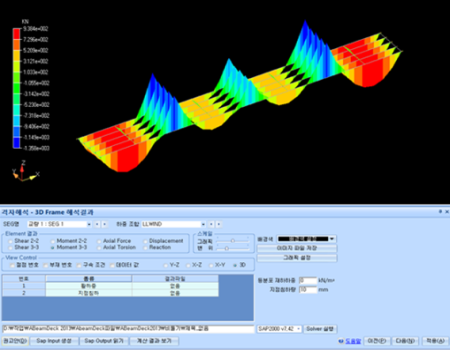

연속교 3D FRAME 해석결과

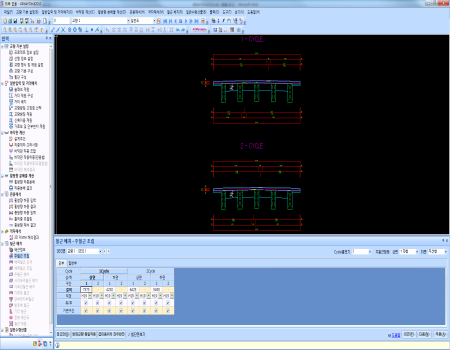

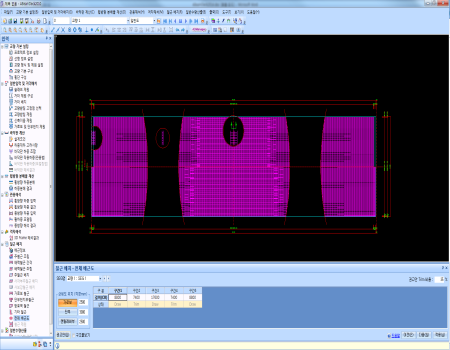

가변구간 및 On-Off 지원하는 주철근 입력

더블클릭에 의한 상세 추가 삭제 기능

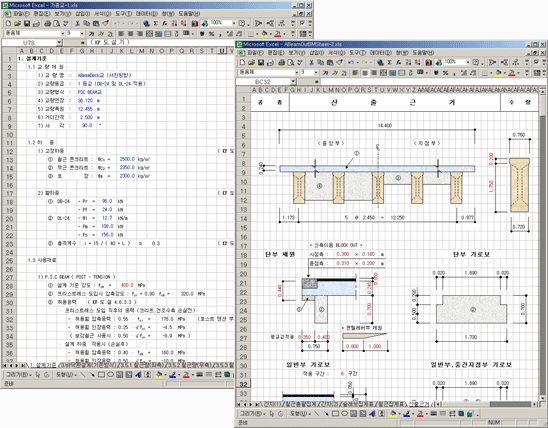

구조계산서 및 수량산출서
